第七章电路（选择、填空培优提升题）-上海市2023-2024九年级物理上学期单元练习（沪教版）

这是一份第七章电路（选择、填空培优提升题）-上海市2023-2024九年级物理上学期单元练习（沪教版），共20页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

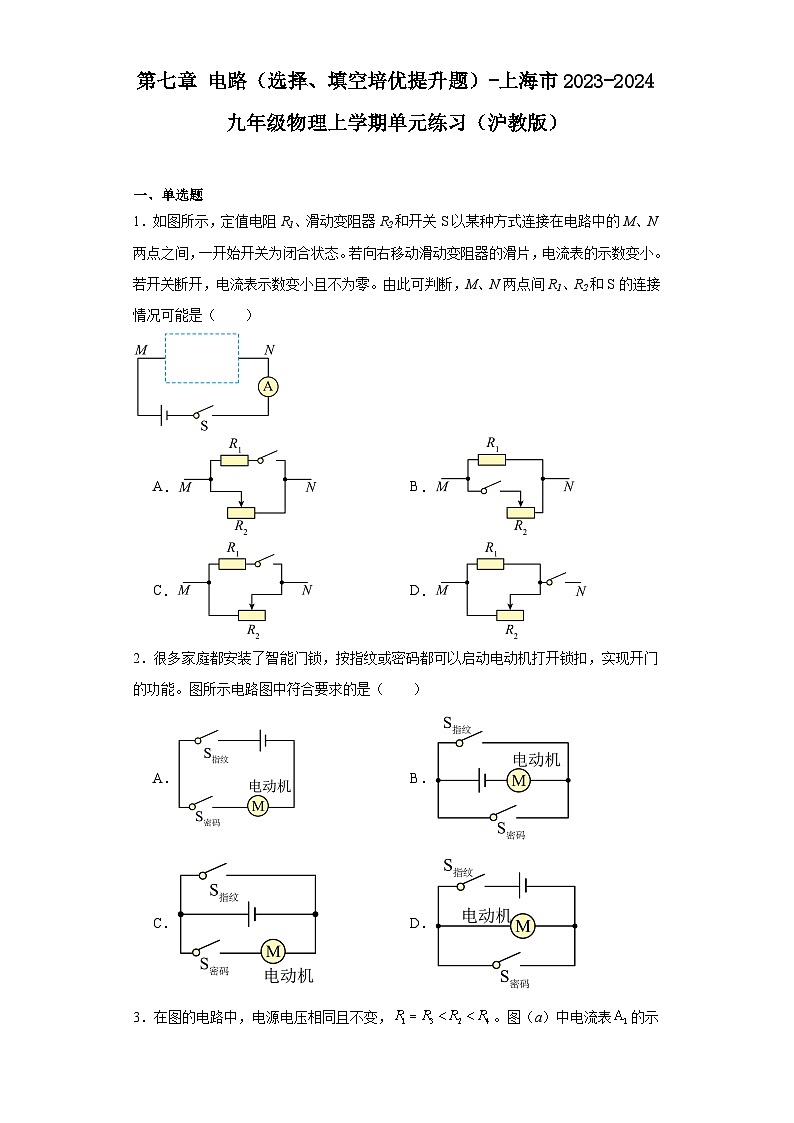

一、单选题
1．如图所示，定值电阻R1、滑动变阻器R2和开关S以某种方式连接在电路中的M、N两点之间，一开始开关为闭合状态。若向右移动滑动变阻器的滑片，电流表的示数变小。若开关断开，电流表示数变小且不为零。由此可判断，M、N两点间R1、R2和S的连接情况可能是（ ）
A．B．
C．D．
2．很多家庭都安装了智能门锁，按指纹或密码都可以启动电动机打开锁扣，实现开门的功能。图所示电路图中符合要求的是（ ）
A．B．
C．D．

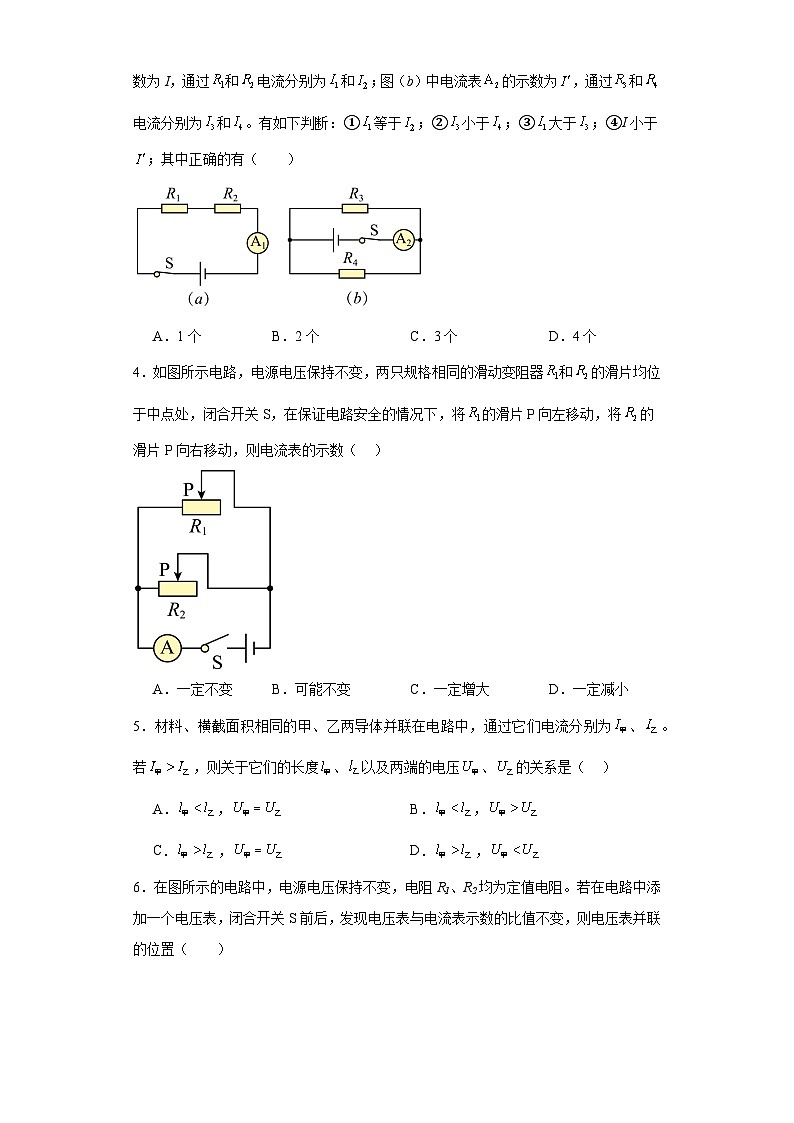

3．在图的电路中，电源电压相同且不变，。图（a）中电流表的示数为I，通过和电流分别为和；图（b）中电流表的示数为，通过和电流分别为和。有如下判断：①等于；②小于；③大于；④I小于；其中正确的有（ ）
A．1个B．2个C．3个D．4个
4．如图所示电路，电源电压保持不变，两只规格相同的滑动变阻器和的滑片均位于中点处，闭合开关S，在保证电路安全的情况下，将的滑片P向左移动，将的滑片P向右移动，则电流表的示数（ ）
A．一定不变B．可能不变C．一定增大D．一定减小
5．材料、横截面积相同的甲、乙两导体并联在电路中，通过它们电流分别为、。若，则关于它们的长度、以及两端的电压、的关系是（ ）
A．，B．，
C．，D．，

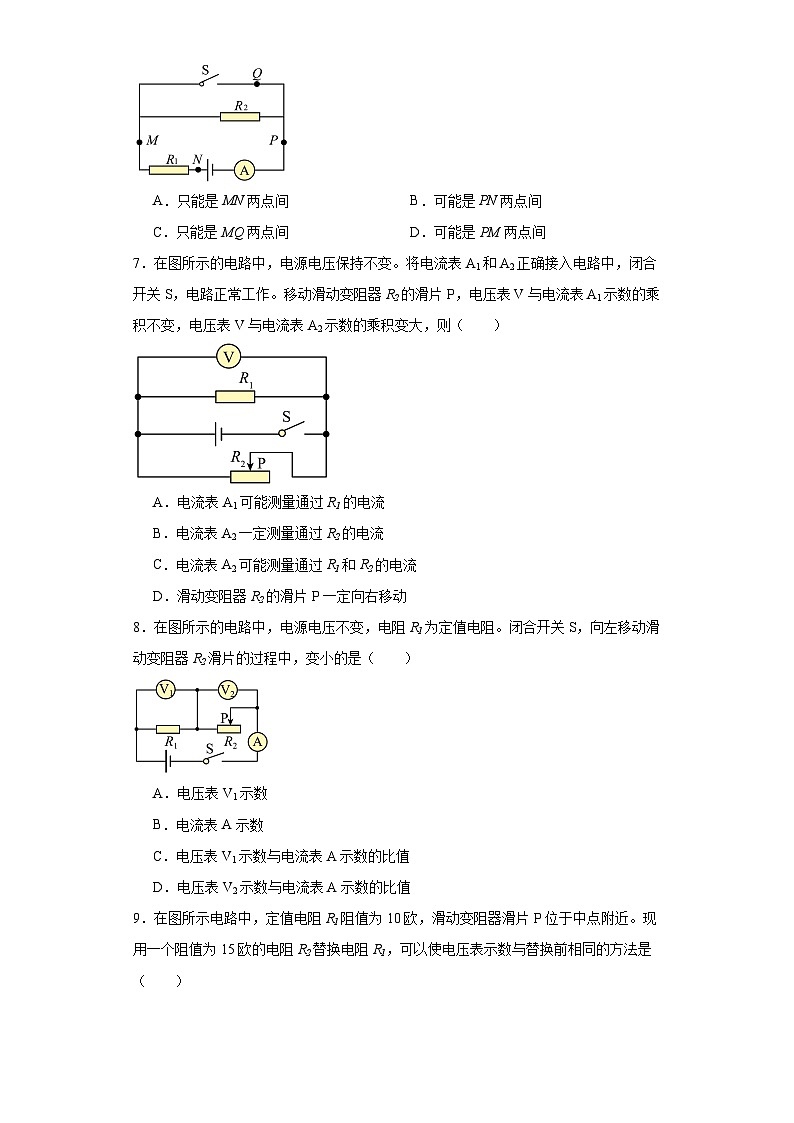

6．在图所示的电路中，电源电压保持不变，电阻R1、R2均为定值电阻。若在电路中添加一个电压表，闭合开关S前后，发现电压表与电流表示数的比值不变，则电压表并联的位置（ ）
A．只能是MN两点间B．可能是PN两点间
C．只能是MQ两点间D．可能是PM两点间
7．在图所示的电路中，电源电压保持不变。将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（ ）
A．电流表A1可能测量通过R1的电流
B．电流表A2一定测量通过R2的电流
C．电流表A2可能测量通过R1和R2的电流
D．滑动变阻器R2的滑片P一定向右移动
8．在图所示的电路中，电源电压不变，电阻R1为定值电阻。闭合开关S，向左移动滑动变阻器R2滑片的过程中，变小的是（ ）
A．电压表V1示数
B．电流表A示数
C．电压表V1示数与电流表A示数的比值
D．电压表V2示数与电流表A示数的比值
9．在图所示电路中，定值电阻R1阻值为10欧，滑动变阻器滑片P位于中点附近。现用一个阻值为15欧的电阻R2替换电阻R1，可以使电压表示数与替换前相同的方法是（ ）
A．增加串联干电池的节数
B．将滑动变阻器滑片P向左移动
C．将滑动变阻器滑片P向右移动
D．记录电流表和电压表的示数
10．在如图所示的两个电路中，电源电压均为U且保持不变，Ra、Rb为滑动变阻器，R1、R2为定值电阻，R1U0I0′U0
二、填空题
16．如图（a）所示是电子天平的结构原理图，它是由几个部分构成的电路：电源（电压保持不变）、定值电阻R0、压力电阻R（电阻值会随所受压力大小发生变化的可变电阻）、托盘、质量显示仪表M（实质是一只电流表）、开关。使用时，闭合开关，当托盘上所放物体的质量越大，仪表M的指针向右偏转的角度也越大。
（1）由上述信息可知：压力电阻R所受的压力越大，通过它的电流越 ，其阻值越 ；（均选填“大”或“小”）
（2）若用一只电压表作为质量显示仪表M并联在电路中，如图（b）所示。则此质量显示仪表的“0（千克）”刻度线位于表盘的 （选填“左”或“右”）端。理由是 。
17．热敏电阻的阻值会随环境温度变化而发生规律变化，下表记录了热敏电阻R1阻值随温度t的变化情况。利用R1可以制作温度报警装置，其部分电路如图所示，其中R2为定值电阻，电源电压为12伏不变。
请依据表中数据及相关信息，回答问题：
①开关S闭合后，当环境温度升高时，R1两端的电压 ，通过R2的电流 （选填“增大”“不变”或“减小”）；
②要求：当环境温度到达40℃、R2两端电压为8伏时，触发报警器，则R2阻值应为 千欧。（不考虑报警器对电路的影响）
18．如图所示电路，滑动变阻器的滑片P向右移动时，判断电表的示数变化情况。小宝同学的分析如下：①滑动变阻器的阻值变大→②电路的总电阻变大→③电流表A的示数变小→④电压表V的示数变大。
请写出以下步骤的判断依据：
②→③： ；
③→④： 。
19．在图所示的电路中，电源电压为U0保持不变，电阻R1阻值为R0，R2的阻值为2R0。闭合开关S，发现只有一只电表的示数发生变化，已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出闭合开关S后电流表和电压表的示数及对应的故障 （写出所有可能的情况）
20．在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作。一会儿后，电路发生了故障，电压表的示数由U0变为2U0。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出电路故障前后，电流表的示数及对应的故障 。
21．在如图所示的电路中，电源电压为U保持不变。闭合开关S，电路正常工作。一段时间后，灯熄灭。已知电路中仅有一处故障，且只发生在灯L或电阻R上。
①电路故障可能是 ；
②现将电压表并联接入A、B、C中某两点间，通过观察闭合开关前后电压表的示数，可以确定故障。请写出电压表接入点、闭合开关前后电压表示数及对应的故障。 。

22．在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作，电压表V1的示数为U0。一段时间后，观察到电压表V1的示数突然变大。若电路中仅有一处故障，且只发生在电阻R1或R2上。现在电路中仅添加一个电表来进一步确定故障，甲、乙、丙同学提出三种方案。
甲同学：在MN两点间并联电流表A
乙同学：在NP两点间并联电压表V2
丙同学：在M点串联电流表A
你认为哪位同学的方案可行？ 并写出按此方案闭合开关S后，所有电表的示数及相对应的故障。
23．如图1所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，滑动变阻器上标有“20Ω，2A”字样。当电键S断开时，电路中的电流表示数如图2所示。求：
（1）此时滑动变阻器连入电路中的电阻R2 ；
（2）闭合电键S后，通过电阻R1的电流I1 ；
（3）若用3欧或10欧的电阻R3替代R1，移动滑动变阻器的滑片P，使电流表示数变化量最大，且电路元件正常工作。应选R3为 欧，并求出电流表示数最大变化量ΔI最大。
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R1/千欧
6.0
4.4
2.8
1.8
1.1
0.8
0.7
参考答案：
1．C
【详解】由题意可知，开关断开，电流表示数变小且不为零，可判断定值电阻与滑动变阻器并联，且开关只控制其中一个支路；又根据向右移动滑动变阻器的滑片，电流表的示数变小，可知滑动变阻器左小右大。
故选C。
2．B
【详解】A．由电路图可知，灯泡和电动机串联，只有当两个开关均闭合时，电动机启动，故A不符合题意；
B．由电路图可知，开关S指纹闭合时，电动机启动，开关S密码闭合，电动机启动，故B符合题意；
C．由电路图可知，开关S指纹闭合电源短路，S密码闭合，电动机启动，故C不符合题意；
D．由电路图可知，开关S指纹闭合，电动机启动，S密码闭合，电动机不能启动，故D不符合题意。
故选B。
3．B
【详解】①图（a）中R1和R2串联，电流表A1测量电路中的电流，由串联电路电流的规律可知等于，故①正确；
②图（b）中R3和R4并联，电流表A2测量干路中的电流，由并联电路电压的规律可知两个电阻两端的电压相等，因为
由可知大于，故②错误；
③通过电流
通过电流

因为
所以小于，故③错误；
④电流表的示数
电流表的示数为
由串并联电阻的规律可知
R串＞R2，R并＜R3
因为
所以I小于，故④正确，所以其中正确的有两个。
故选B。
4．B
【详解】根据电路图可知，两个滑动变阻器并联接入电路中，电流表测量干路中的电流； 闭合开关S，在保证电路安全的情况下，将R1的滑片P向左移动，滑动变阻器R1接入电路中的电阻变小，根据欧姆定律可知， 通过R1的电流I1变大；将R2的滑片P向右移动，滑动变阻器R2接入电路中的电阻变大，根据欧姆定律可知，通过R2的电流 I2变小；干路中的电流为：I=I1+I2；由于不知道每个支路的电路的数值变化的大小，所以干路中的电流可能变大，可能变小，也可能不变，故ACD错误，不符合题意，B正确，符合题意。
故选B。
5．A
【详解】甲、乙两导体并联在电路中，根据并联电路电压规律可知两导体电压相等，即。通过它们电流分别为、，根据可知，若，则。材料、横截面积相同时，长度越长，导体的电阻越大，所以。故A符合题意，BCD不符合题意。
故选A。
6．A
【详解】根据欧姆定律可知，电压表与电流表示数的比值即为与电压表并联位置的电阻大小，在闭合开关S前后，选项中只有MN两点间的电阻大小始终为不变。而PN两点间的电阻在闭合开关S前为，在闭合开关S后为；MQ两点间的电阻在闭合开关S前为，在闭合开关S后为0；PM两点间的电阻在闭合开关S前为，在闭合开关S后为0。
故选A。
7．C
【详解】A．由于电压表与电流表A1示数的乘积不变，根据电路图可知，电压表测电源电压，也测电阻R1电压，又电压电压不变，即电压表的示数不变，要使电压表与电流表A1示数的乘积不变，必须电流表A1示数不变，故电流表A1必须测量通过R1的电流，故A不符合题意；
BC．由于电压表V与电流表A2示数的乘积变大，而电压表的示数不变，则只能是电流表A2示数变大，当移动滑动变阻器R2的滑片P时，滑动变阻器R2所在的支路电路可以变大，整个干路的电流也可以变大，故电流表A2可能测量通过R2的电流，也可能测量通过R1和R2的电流，故B不符合题意，C符合题意；
D．由于电压表V与电流表A2示数的乘积变大，而电压表的示数不变，则只能是电流表A2示数变大，故必须整个回路的电流变大，根据可知，总电阻要减小，可知滑动变阻器R2的滑片P一定向左移动，故D不符合题意。
故选C。
8．D
【详解】A．根据电路图可知，电压表V1测定值电阻R1的电阻，当向左移动滑动变阻器R2滑片的过程中，整个电路的总电阻减小，根据欧姆定律可知，电路中的电流增大，则定值电阻R1的电压增大，即电压表V1示数变大，故A不符合题意；
B．由于当向左移动滑动变阻器R2滑片的过程中，电路中的电流增大，而电流表A就是测整个电路的电流，故电流表的示数增大，故B不符合题意；
C．电压表V1示数与电流表A示数的比值等于定值电阻R1的阻值，其值不变，故C不符合题意；
D．电压表V2示数与电流表A示数的比值等于滑动变阻器R2接入电路的阻值，当向左移动滑片的过程中，其接入电路的电阻变小，即该比值变小，故D符合题意。
故选D。
9．C
【详解】ABC．由题意可得，滑动变阻器与定值电阻串联，更换电阻后，总电阻变大，电路中电流变小，滑动变阻器所分得电压变小，更换后的定值电阻两端电压变大，想要使电压表示数与替换前相同，需要减少电源电压，或者使滑动变阻器所分电压变大，而滑动变阻器滑片向左移动，会使滑动变阻器接入电路的电阻变小，定值电阻两端的电压更大；所以滑动变阻器滑片应向右移动，使滑动变阻器接入电路的电阻变大，定值电阻两端的电压变小，故AB不符合题意，C符合题意；
D．记录电流表和电压表的示数不能使电压表的示数发生变化，故D不符合题意。
故选C。
10．C
【详解】A．由a电路图可知，R1与Ra串联，电压表Va测Ra两端电压，电压表V1测R1两端电压，电流表A1测电路中电流。由b电路图可知，R2与Rb串联，电压表Vb测Rb两端电压，电压表V2测R2两端电压，电流表A2测电路中电流。两个电路中，电源电压均为U且保持不变，R1Ub，根据串联电路电压规律可知，U1一定小于U2，故B错误；
C．电源电压保持不变，且串联电路中总电压等于各分电压之和，所以ΔU1=ΔUa，ΔU2=ΔUb，由欧姆定律可得
即ΔU1=ΔI1R1，ΔU2＝ΔI2R2，若ΔI1
