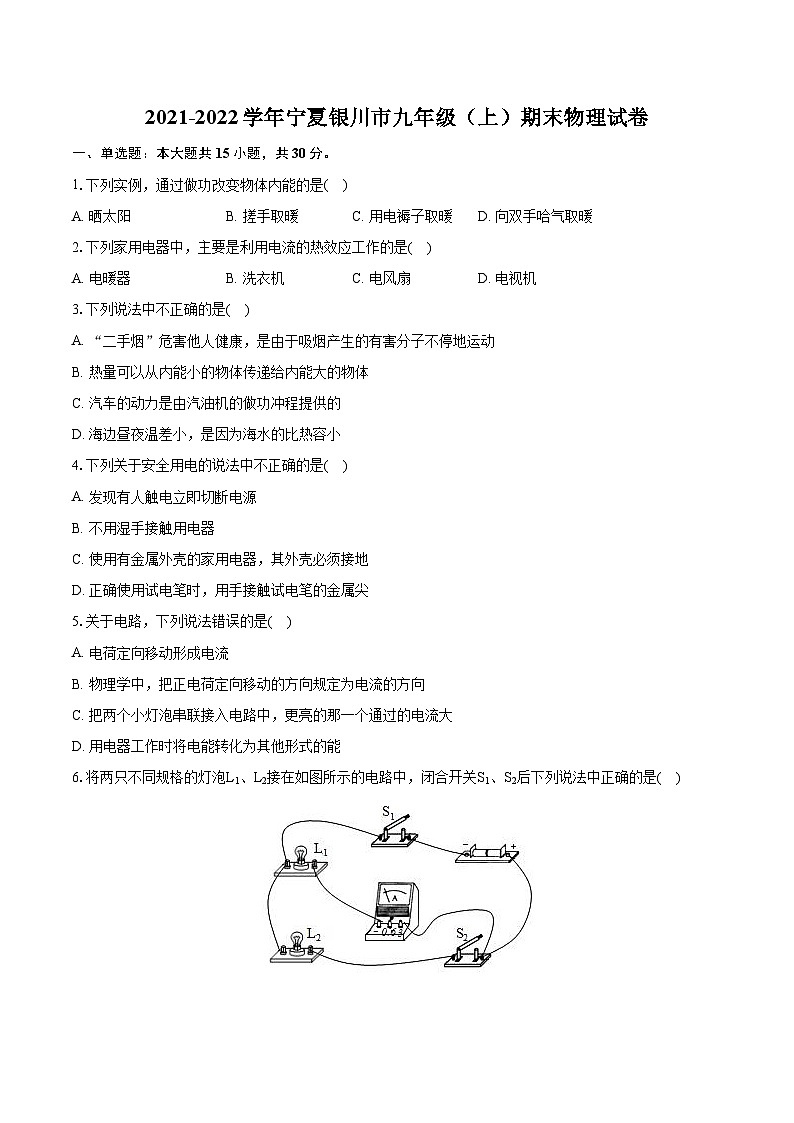

2021-2022学年宁夏银川市九年级（上）期末物理试卷（含详细答案解析）

这是一份2021-2022学年宁夏银川市九年级（上）期末物理试卷（含详细答案解析），共19页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列实例，通过做功改变物体内能的是( )
A. 晒太阳B. 搓手取暖C. 用电褥子取暖D. 向双手哈气取暖
2.下列家用电器中，主要是利用电流的热效应工作的是( )
A. 电暖器B. 洗衣机C. 电风扇D. 电视机
3.下列说法中不正确的是( )
A. “二手烟”危害他人健康，是由于吸烟产生的有害分子不停地运动
B. 热量可以从内能小的物体传递给内能大的物体
C. 汽车的动力是由汽油机的做功冲程提供的
D. 海边昼夜温差小，是因为海水的比热容小
4.下列关于安全用电的说法中不正确的是( )
A. 发现有人触电立即切断电源
B. 不用湿手接触用电器
C. 使用有金属外壳的家用电器，其外壳必须接地
D. 正确使用试电笔时，用手接触试电笔的金属尖
5.关于电路，下列说法错误的是( )
A. 电荷定向移动形成电流
B. 物理学中，把正电荷定向移动的方向规定为电流的方向
C. 把两个小灯泡串联接入电路中，更亮的那一个通过的电流大
D. 用电器工作时将电能转化为其他形式的能
6.将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后下列说法中正确的是( )
A. 电流表测量干路电流B. L1与L2的亮度一定相同
C. 通过L1和L2的电流一定相等D. 只断开S2，L1发光且亮度不变

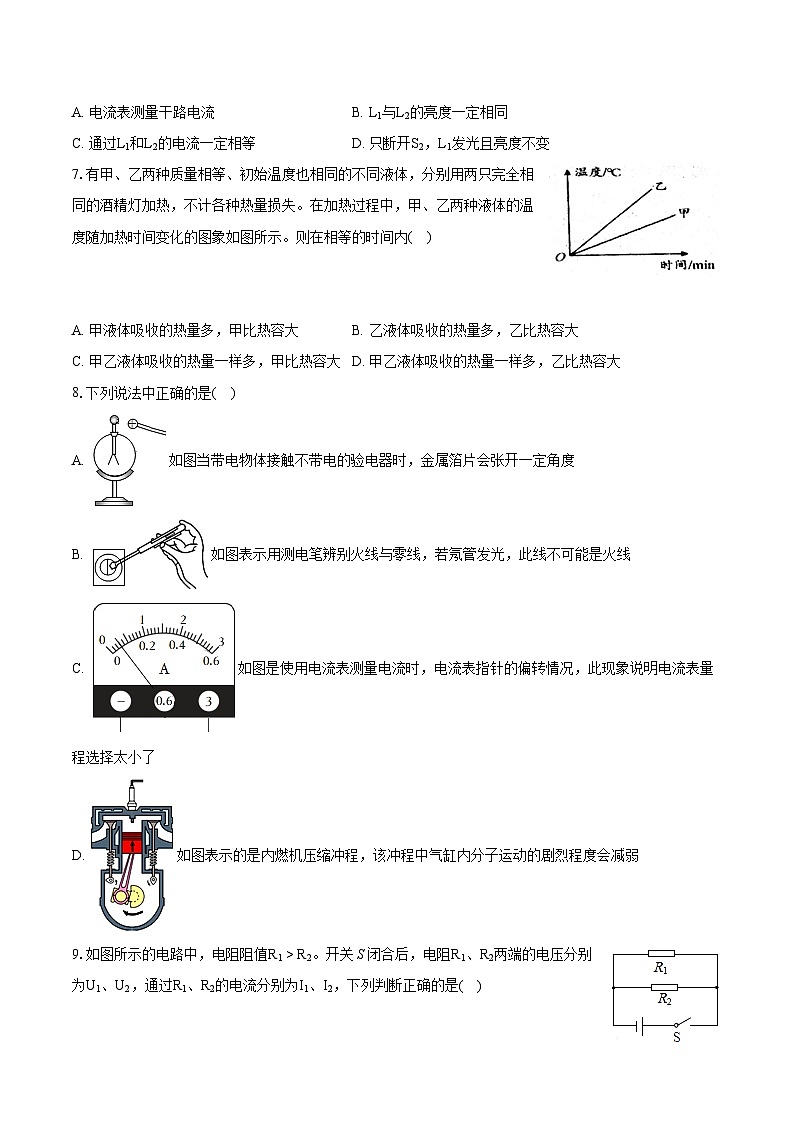

7.有甲、乙两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的酒精灯加热，不计各种热量损失。在加热过程中，甲、乙两种液体的温度随加热时间变化的图象如图所示。则在相等的时间内( )
A. 甲液体吸收的热量多，甲比热容大B. 乙液体吸收的热量多，乙比热容大
C. 甲乙液体吸收的热量一样多，甲比热容大D. 甲乙液体吸收的热量一样多，乙比热容大
8.下列说法中正确的是( )
A. 如图当带电物体接触不带电的验电器时，金属箔片会张开一定角度
B. 如图表示用测电笔辨别火线与零线，若氖管发光，此线不可能是火线
C. 如图是使用电流表测量电流时，电流表指针的偏转情况，此现象说明电流表量程选择太小了
D. 如图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度会减弱
9.如图所示的电路中，电阻阻值R1>R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是( )
A. U1I2
D. I1=I2

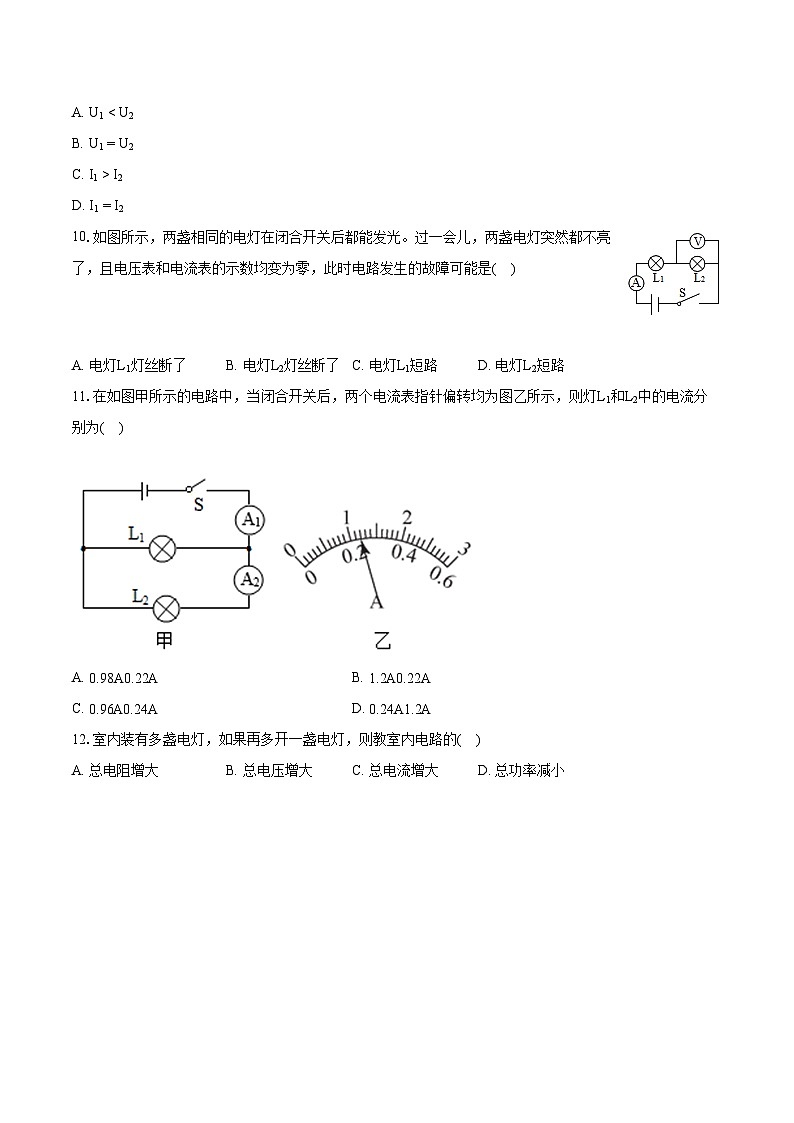

10.如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是( )
A. 电灯L1灯丝断了B. 电灯L2灯丝断了C. 电灯L1短路D. 电灯L2短路
11.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别为( )
A. B.
C. D.
12.室内装有多盏电灯，如果再多开一盏电灯，则教室内电路的( )
A. 总电阻增大B. 总电压增大C. 总电流增大D. 总功率减小
13.如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时( )
A. 电路上电阻增大，电流减小B. 电路上电阻增大，电流增大
C. 电路上电阻减小，电流减小D. 电路上电阻减小，电流增大
14.由欧姆定律公式I=UR变形得R=UI，对此，下列说法中正确的是( )
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
15.小科做作业时，电灯突然变暗，其原因可能是( )
A. 电灯的实际电压变大B. 电灯的额定电压变小
C. 电灯的实际功率变小D. 电灯的额定功率变小
二、填空题：本大题共5小题，共10分。
16.刚泡出的新茶能够放发出一股清香，这是______现象，端着茶杯的手感觉很热，这是通过______的方式改变内能。
17.某一段导体两端的电压为8V，通过它的电流为0.8A；当它两端的电压变为10V时，则此时通过它的电流为______ A，这段导体的电阻为______ Ω.
18.小明在家中做了如下实验，他关闭了家中其他用电器，让某一用电器单独工作，他观察到电能表的转盘3分钟转过600圈，则该用电器消耗的电能______kW⋅h；该用电器的电功率______ W。
19.小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了______，导致电路中______过大，引起“跳闸”。
20.单缸四冲程柴油机，做功冲程将______能转化为______能。
三、作图题：本大题共1小题，共2分。
21.请将图中的电灯和开关、二孔A插座正确连接家庭电路。
四、实验探究题：本大题共3小题，共18分。
22.为了比较水和食用油吸热本领的大小，小文做了如图所示的实验：在两个相同的烧杯中，分别装有水和沙子，用两个相同的酒精灯对其加热。
(1)在两烧杯中分别装入初温相同且______相等的沙子和水。
(2)实验中，用______判断吸收热量的多少。
(3)实验表明，______(选填“水”或“沙子”)吸热的能力更强。
23.某物理兴趣小组，利用如图所示的装置探究“电流通过导体产生热量的多少与电阻、电流的关系”
(1)实验中，通过观察U形玻璃管中______来比较电流通过导体产生热量的多少，这种方法叫做转换法。
(2)甲图中，通电一段时间后，得出______(选填“左”或“右”)边U形管中液面的高度变化大，说明在电流和通电时间都相同时，______越大，电阻产生的热量越多。
(3)乙实验中，其目的是为探究电热与______的关系。
24.在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)本实验的工作原理是______。
(2)请你用笔画线代替导线，将图1中的实物电路连接完整。
(3)闭合开关前，图1中滑动变阻器的滑片P应位于______(选填“A”或“B”)端。
(4)小红同学连好电路的最后一根导线时，灯泡立刻发出微弱的光亮，移动滑动变阻器滑片，灯泡亮度不变，导致上述现象操作错误的是：①______；②______。
(5)小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图2所示)为______ V，则此时小灯泡的实际功率______(选填“大于”、“小于”或“等于”)额定功率，在此基础上，若他想测量小灯泡的额定功率，应将图中滑片P向______(选填“A”或“B”)端移动，使电压表的示数为2.5V。
(6)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I−U图像，根据图像信息，可计算出小灯泡的额定功率是______ W。
(7)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______(写出一种即可)。
(8)经多次测量和计算比较，我们发现小灯泡两端的电压与对应电流的比值并不是一个定值，而是变化的，其可能的原因是______。
五、计算题：本大题共2小题，共16分。
25.小明在烧水的过程中观察了电热水壶(如图)的构造、铭牌和烧水的过程。发现其中用到了许多物理知识。
(1)烧水壶电源线的插头有三个脚，其中稍长些的脚连接了豆浆机的金属外壳部分、电源线接入电路后可以把豆浆机的金属外壳与______相连接。
(2)小宁同学在烧水的过程中发现，连接电热水壶和插座之间的导线几乎不发热，而电热水壶的电热丝却很热，这是为什么？
26.目前宁夏的一些高速公路上已经使用了风光互补路灯系统，为了节能，该路灯采用LED灯照明，下表为某种型号的风光互补路灯技术参数。
(1)蓄电池充满电时，储存的电能是多少焦耳？
(2)该型号LED灯正常工作时的电流是多大？
(3)该型号LED灯正常工作时的电阻是多大？
答案和解析
1.【答案】B
【解析】解：A、晒太阳属于热传递是改变物体内能。故A错误；
B、搓手时克服摩擦做，属于做功改变物体内能。故B正确；
C、用电褥子取暖属于热传递是改变物体内能。故C错误；
D、向双手哈气，手吸收热量，属于热传递是改变物体内能。故D错误。
故选：B。
做功与热传递是改变物体内能的两种方式，做功过程是能量的转化过程，热传递是能量的转移过程。
本题考查了改变物体内能方式的判断，知道内能改变过程中发生的是能量的转化还是能量的转移是正确解题的关键。
2.【答案】A
【解析】解：
A、电暖器工作时，消耗的电能转化为内能，是利用了电流的热效应，故A正确；
B、洗衣机工作时，消耗的电能主要转化为机械能，不是利用电流的热效应，故B错；
C、电风扇工作时，消耗的电能主要转化为机械能，不是利用电流的热效应，故C错；
D、电视机工作时，消耗的电能主要转化为光能、声能，不是利用电流的热效应，故D错。
故选：A。
电流的热效应就是把电能转化为内能。可从能量转化的角度分析哪一用电器是利用了电流的热效应。
本题考查了电流热效应的应用，以及电能和其它形式能的相互转化。是一道基础题。
3.【答案】D
【解析】解：A、有一个人吸烟，烟味会很快扩散到房间内的空气中，这是由于烟分子不停地做无规则运动的结果，整个房间就会充满烟味，故A正确；
B、发生热传递的条件是有温度差，内能少的物体温度可能高，故内能少的物体也可能将能量传给内能多的物体，故B正确；
C、汽油机的做功冲程将内能转化为机械能，为汽车提供动力，故C正确；
D、是因为水的比热容大，吸收或放出相同的热量，水的温度变化小，所以海边昼夜温差小，故D错误。
故选：D。
(1)一切物质的分子都在不停地做无规则运动；
(2)发生热传递的条件是有温度差；
(3)汽油机的做功冲程为汽车提供动力；
(4)水的比热容大，质量相同的水与其他物质相比，吸收或放出相同热量时，温度变化小。
本题考查分子的热运动、热传递、热机和水比热容大的理解和应用，属于综合题。
4.【答案】D
【解析】解：A、发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电，故应立即切断电源，故A正确；
B、生活用水是导体，所以湿手接触用电器是很危险的，故B正确；
C、使用有金属外壳的家用电器，其外壳必须接地，能防止外壳漏电时发生触电事故，故C正确；
D、使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故D错误。
故选：D。
(1)发现有人触电或检修电路或电器失火时，首先切断电源，再实行救援措施或维修；
(2)生活用水是导体，所以湿手接触用电器的做法是很危险的；
(3)金属外壳的用电器，外壳要保持良好接地；
(4)使用试电笔辨别火线或零线时，手要接触笔尾金属体，笔尖接触电线，若氖管发光为火线，否则为零线。
此题考查的是安全用电的原则，我们一定要牢记，不可马虎大意。
5.【答案】C
【解析】解：A、电流是电荷的定向移动形成的，故A正确；
B、物理学规定正电荷定向移动的方向与电流的方向相同，负电荷定向移动的方向与电流的方向相反，故B正确．
C、把两个小灯泡串联接入电路中，两个小灯泡的电流是相同的，故C错误；
D、各种用电器在工作时利用电流做功，把电能转化成各种形式的能量，故D正确；
故选：C.
(1)电流是电荷的定向移动形成的，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反的方向定向移动．
(2)规定正电荷定向移动的方向与电流的方向相同，负电荷定向移动的方向与电流的方向相反．
(3)串联电路中各处电流是相同的．
(4)用电器是用电流做功的装置，工作时电能转化成其他形式的能．
本题考查了电流、电能的相关知识，属于电学基础知识的考查，相对比较简单．
6.【答案】D
【解析】【分析】
本题考查了并联电路的特点、电流表的使用方法，分析电路图，确定灯泡L1、L2的连接方式和电流表的位置是关键。
分析电路图，确定灯泡L1、L2的连接方式；电流表的位置、测量对象；两个开关的位置。
(1)分析电路图，确定电流表的位置和测量对象；
(2)灯泡L1、L2并联，但规格不同，L1与L2的亮度不相同；
(3)灯泡L1、L2并联，但规格不同，通过L1和L2的电流不相等；
(4)灯泡L1、L2并联，互不影响。
【解答】
由图可知，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路。
A.由图知，电流表和L1在一条支路上，电流表测量通过L1的电流，故A错；
B.灯泡L1、L2的规格不同，并联在同一电路中，则L1与L2的亮度不相同，故B错；
C.灯泡L1、L2的规格不同，并联在同一电路中，则通过L1和L2的电流不相等，故C错；
D.灯泡L1、L2并联在同一电路中，只断开S2，只有L1发光，因并联电路各支路互不影响，所以L1的亮度不变，故D正确。
故选：D。
7.【答案】C
【解析】解：甲、乙两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的酒精灯加热，相同的时间内吸收的热量相等；
由图象可以看出，当加热时间相同时即吸收的热量相同时，乙的温度升高的多，
利用热量的计算公式Q=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得多，谁的比热容小；
所以，甲的比热容大，乙的比热容小。
故选：C。
甲乙两种液体液体质量相等、初温相同、吸热也相同，末温从图中可以看出，利用热量的计算公式分析即可。
此题考查的是利用图象比较不同物质的比热容，得到正确结论的前提是读懂图象提供的信息，理解比热容的物理意义。
8.【答案】A
【解析】解：A、当带电物体接触不带电的验电器时，验电器的金属箔片会带上同种电荷而相互排斥，金属箔片会张开一定角度，故A正确；
B、用测电笔辨别火线与零线，若氖管发光，此线是火线，若氖管不发光，此线是零线，故B错误；
C、如图在使用电流表测电路中的电流时，试触后发现电流表指针只是微微的向右动了一下，说明正负接线柱正确，指针偏转角度过小，因此电流表的量程太大，故C错误；
D、由图可知，该冲程是内燃机压缩冲程，缸内气体内能增大，温度升高，该冲程中气缸内分子运动的剧烈程度加强，故D错误。
故选：A。
(1)根据验电器的原理进行判断即可；
(2)测电笔的正确使用：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
(3)使用电流表测电路的电流，若电流表向右偏转，说明接线柱正确；如果偏转角度较小，说明电流比较小，需选择小量程；如果超过最大刻度，说明电流较大，需要选择大量程；
(4)压缩冲程将机械能转化内能，分子运动的剧烈程度与温度有关。
本题主要考查学生对基础知识的理解和掌握，虽涉及到的知识点较多，综合性强，但难度不大。
9.【答案】B
【解析】解：由图可知，该电路为并联电路，根据并联电路的特点可知，电阻R1、R2两端的电压都等于电源电压，所以U1=U2；
电阻两端的电压相等，R1>R2，根据I=UR可知，I1I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，这样设计目的是为探究电热与电流的关系。
故答案为：(1)液面的高度；(2)右；电阻；(3)电流。
(1)电流通过导体产生热量的多少不能直接观察，通过转换法间接得到导体通电后产生热量的多少；
(2)电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；
(3)图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据电路特点可得实验结论。
本题探究“电流通过导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联和并联电路的规律及焦耳定律的运用。
24.【答案】P=UIA连接电路时开关没有断开 滑动变阻器同时接入了下方两个接线柱 2.2小于 B0.5灯泡断路 小灯泡灯丝电阻随温度升高而增大
【解析】解：(1)在连接电路时，为保护电路，开关应是断开的。
(2)电路中的电流I=UR=2.5V10Ω=0.25A，故电流表应使用0−0.6A的量程。
把电流表的“0.6”的接线柱与灯的左端相连。
如图所示：
(3)滑动变阻器接了BC接线柱，故阻值最大时，应把滑片放在A处。
(4)连接好最后一根导线，小灯泡立刻发光，说明电路是通的，即连接电路时，开关没有断开；
移动滑片，灯泡亮度不变且发光较暗，说明滑动变阻器起不到变阻器的作用，且滑动变阻器连入电路的阻值较大，所以滑动变阻器接入电路的接线柱全部是下面的两个接线柱。
(5)电压表的量程为0−3V，分度值为0.1V，示数为2.2V，而额定电压为2.5V，故电压表的示数小于灯泡的额定电压，则此时小灯泡的实际功率小于额定功率。为使灯泡正常发光，应使灯的电压增大，就要把滑动变阻器的阻值调小，即滑片向B移动。
(6)由图像知，当灯的电压是2.5V时，对应的电流值为0.2A，额定功率P=UI=2.5V×0.2A=0.5W。
(7)移动变阻器滑片P，发现小灯泡始终不亮，电流表无示数，则说明电路断路；电压表有示数，说明与电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路。
(8)经多次测量和计算比较，我们发现小灯泡两端的电压与对应电流的比值并不是一个定值，而是变化的，其可能的原因是小灯泡灯丝电阻随温度升高而增大。
故答案为：
(1)P=UI；
(2)如图；
(3)A；
(4)①连接电路时开关没有断开；
②滑动变阻器同时接入了下方两个接线柱；
(5)2.2；小于；B；
(6)0.5；
(7)灯泡断路；
(8)小灯泡灯丝电阻随温度升高而增大。
(1)为了防止短路的发生，在连接和拆除电路时，开关应是断开的。
(2)电流表与灯泡串联，注意电流表选择合适的量程。
(3)闭合开关前，为保护电路，滑动变阻器应调到阻值最大处。
(4)连接好最后一根导线，小灯泡立刻发光，说明电路是通的；移动滑片，灯泡亮度不变且发光较暗，说明滑动变阻器起不到变阻器的作用，且滑动变阻器连入电路的阻值较大。
(5)由电压表的量程和分度值读数，由串联电路的电压特点分析滑动变阻器的滑片移动情况。
(6)从图像上找到额定电压对应的点，读出对应的电流，利用P=UI计算额定功率。
(7)闭合开关后，移动变阻器滑片P，灯泡不亮，电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源两极相连，据此得出断路的具体位置。
(8)小灯泡灯丝电阻随温度升高而增大。
本题考查了测量电功率的实验中的电路的连接、故障的判断、电表的读数及额定功率的计算，在做题过程中要注意电压表、电流表和滑动变阻器在实物电路中的连接方式，在分析数据时会读懂图像是关键。
25.【答案】大地
【解析】解：(1)烧水壶电源线的插头有三个脚，其中稍长些的脚是把豆浆机的金属部分与大地相连接；
(2)电热丝与连接的导线串联，通过它们的电流相等，电热丝的电阻远大于导线的电阻，根据焦耳定律，在电流和通电时间相同时，电阻越大，产生的热量越多，所以电热水壶和插座之间的导线几乎不发热，而电热水壶的电热丝却很热。
故答案为：(1)大地；(2)电热丝与连接的导线串联，通过它们的电流相等，电热丝的电阻远大于导线的电阻，根据焦耳定律，在电流和通电时间相同时，电阻越大，产生的热量越多，所以电热水壶和插座之间的导线几乎不发热，而电热水壶的电热丝却很热。
(1)稍长些的脚与豆浆机的金属外壳相连，当插入三孔插座时，就将烧水壶的金属外壳与大地相连，以防触电；
(2)由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。电热丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电热丝的电阻比导线的电阻大，据此分析原因。
本题主要考查安全用电常识、对焦耳定律及应用、串联电路电流关系的了解和掌握，知道电热丝和相连接的导线为串联是本题的关键。
26.【答案】解：
(1)蓄电池充满电时，储存的电能：W=U1I1t=12V×150000×10−3A×3600s=6.48×106J；
(2)由P=UI可得，该型号LED灯正常工作时的电流：I=PU=60W24V=2.5A；
(3)由欧姆定律可得，该型号LED灯正常工作时的电阻：R=UI=24V2.5A=9.6Ω。
答：(1)储存的电能为6.48×106J；
(2)LED灯正常工作时的电流为2.5A；
(3)LED灯正常工作时的电阻为9.6Ω。
【解析】(1)已知蓄电池的额定电压和电池容量，根据W=UIt求出蓄电池充满电时储存的电能；
(2)已知LED灯的额定电压和额定功率，由公式I=PU计算正常工作时的电流；
(3)知道LED灯的额定电压和额定电流，由公式R=UI计算正常工作时的电阻。
本题考查了电能、电流和电阻的计算，其中电池容量是一个复合单位，要求学生理解含义然后作答。蓄电池
LED灯
电池容量
150000mA⋅h
额定电压
24V
额定电压
12V
额定功率
60W
