2022-2023学年福建省三明市九年级（上）期末物理试卷（含详细答案解析）
展开
这是一份2022-2023学年福建省三明市九年级（上）期末物理试卷（含详细答案解析），共27页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是( )
A. 欧姆B. 焦耳
C. 瓦特D. 安培
2.如图所示，电影《长津湖》中趴在雪地上的中国人民志愿军“冰雕连”的士兵们岿然不动，从他们口中呼出的水蒸气在眉毛上结了一层厚厚的“霜”，其中“霜”的形成过程发生的物态变化是( )
A. 液化B. 凝华C. 汽化D. 凝固
3.下列说法正确的是( )
A. 电荷移动就能形成电流
B. 只要电路闭合，电路中就会有电流
C. 电路两端只要有电压，就一定产生电流
D. 串联电路中，电流从电源正极经用电器流向负极的过程中电流大小不变

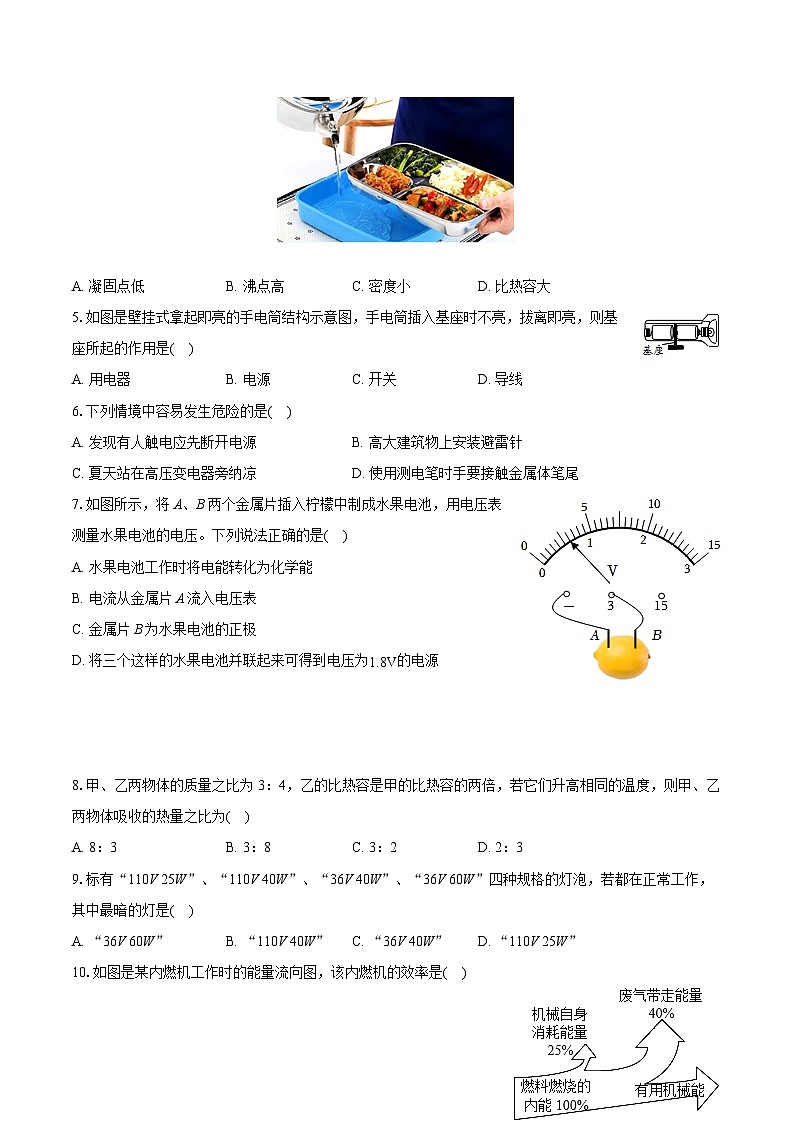

4.课后延时服务推出后，在学校用餐的师生增加了。如图，值日老师往保温饭盒下层注入热水，温热上层不锈钢餐盘内的饭菜。用热水温热饭菜是因为水的( )
A. 凝固点低B. 沸点高C. 密度小D. 比热容大
5.如图是壁挂式拿起即亮的手电筒结构示意图，手电筒插入基座时不亮，拔离即亮，则基座所起的作用是( )
A. 用电器B. 电源C. 开关D. 导线
6.下列情境中容易发生危险的是( )
A. 发现有人触电应先断开电源B. 高大建筑物上安装避雷针
C. 夏天站在高压变电器旁纳凉D. 使用测电笔时手要接触金属体笔尾
7.如图所示，将A、B两个金属片插入柠檬中制成水果电池，用电压表测量水果电池的电压。下列说法正确的是( )
A. 水果电池工作时将电能转化为化学能
B. 电流从金属片A流入电压表
C. 金属片B为水果电池的正极
D. 将三个这样的水果电池并联起来可得到电压为1.8V的电源
8.甲、乙两物体的质量之比为3：4，乙的比热容是甲的比热容的两倍，若它们升高相同的温度，则甲、乙两物体吸收的热量之比为( )
A. 8：3B. 3：8C. 3：2D. 2：3
9.标有“110V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是( )
A. “36V 60W”B. “110V 40W”C. “36V 40W”D. “110V 25W”
10.如图是某内燃机工作时的能量流向图，该内燃机的效率是( )
A. 35%
B. 15%
C. 40%
D. 65%

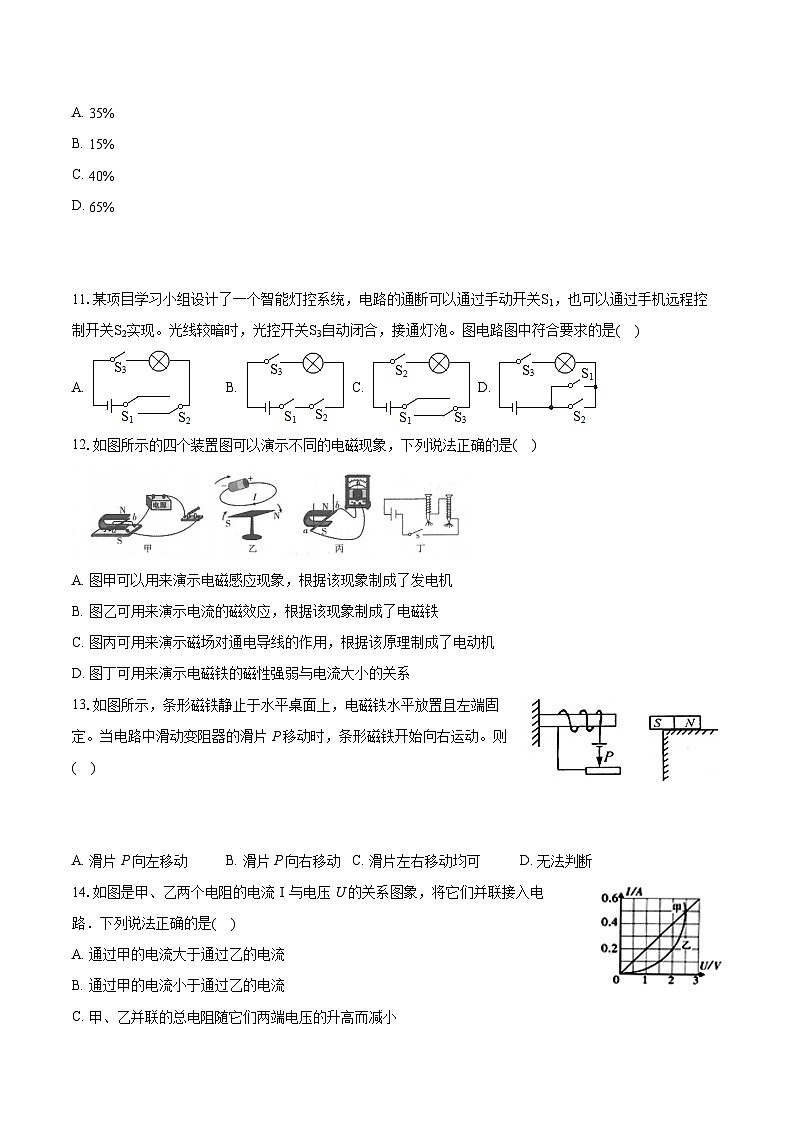

11.某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。光线较暗时，光控开关S3自动闭合，接通灯泡。图电路图中符合要求的是( )
A. B. C. D.
12.如图所示的四个装置图可以演示不同的电磁现象，下列说法正确的是( )
A. 图甲可以用来演示电磁感应现象，根据该现象制成了发电机
B. 图乙可用来演示电流的磁效应，根据该现象制成了电磁铁
C. 图丙可用来演示磁场对通电导线的作用，根据该原理制成了电动机
D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系
13.如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。则( )
A. 滑片P向左移动B. 滑片P向右移动C. 滑片左右移动均可D. 无法判断
14.如图是甲、乙两个电阻的电流Ⅰ与电压U的关系图象，将它们并联接入电路．下列说法正确的是( )
A. 通过甲的电流大于通过乙的电流
B. 通过甲的电流小于通过乙的电流
C. 甲、乙并联的总电阻随它们两端电压的升高而减小
D. 甲、乙并联的总电阻随它们两端电压的升高而增大
15.如图电路，闭合开关，灯泡不亮，将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V。若故障是由某元件断路引起，它可能是( )
A. 电源B. 灯泡C. 滑动变阻器D. 开关
16.如图甲，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，其消耗的电功率P随电阻变化关系如图乙，根据图像信息，下列判断不正确的是( )
A. 电源电压是10VB. 电路中最小电流是0.2A
C. 定值电阻R0的阻值是20ΩD. R0消耗的最大电功率10W
二、填空题：本大题共5小题，共10分。
17.冬季，为避免高压线结冰而导致输电线路损坏，电业局频频出招：利用无人机装配喷火器喷火，通过______方式改变内能，使冰熔化；利用电流的热效应，通过______(选填“增大”或“减小”)电流，使电线温度升高。
18.指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的______，如图乙所示，充电宝给手机充电过程中，手机电池相当于______(选填“电源”或“用电器”)。
19.对于小手术的麻醉，医生常用一种沸点为13.1℃的液体氯乙烷，把准备施行手术的部位“冻结”起来．这是利用了液体氯乙烷在______时需要______的原理．
20.如图所示是______(选填“汽油”或“柴油”)机，这是______冲程。
21.如图电路，电源两端电压U=12V保持不变，R=6Ω，虚线框内所有电阻阻值均未知。闭合开关，电流表示数为2.5A，如果用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为______ A，电路总功率变为原来的______倍。
三、作图题：本大题共2小题，共4分。
22.如图所示，电源电压不变，按要求用铅笔连线代替导线：
(1)电路为并联，开关在干路，电流表测量L2的电流。
(2)滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变。
23.如图是一种调光台灯电位器(滑动变阻器)的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
四、实验探究题：本大题共6小题，共34分。
24.丝绸摩擦过的玻璃棒能吸引碎纸屑如图甲示，这是因为带电的玻璃棒可以______； 将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图乙所示，由此可知：______；将此带电的玻璃棒接触不带电的验电器，验电器的金属箔片张开，如丙图所示，这是因为两金属箔片______(填“得到”或“失去”)电子，带上同种电荷彼此排斥。
25.小滨在家帮忙做饭时，对盐水的沸腾产生了兴趣，于是用图1的装置对质量相同的水与盐水(盐度10%)进行了对比实验，得出温度-时间关系图象，如图2。
(1)盐水在沸腾时，吸收热量，温度______
(2)分析图象发现盐水的比热容______水的比热容(填“大于”“等于”或“小于”)。
(3)根据图象推测盐水沸点与含盐度的关系是______
(4)要更快地煮鸡蛋，可以选用______(填“水”或“盐水”)
26.小滨设计实验对“电流通过导体时产生的热量与哪些因素有关”进行探究。
(1)为了科学地比较电流通过导体时产生的热量，图中容器A、B、C内应装______相同的煤油。
(2)在实验中，通过观察温度计示数变化量来比较______
(3)用图甲装置探究时，观察到A的温度计示数变化量比B的大，则A中电阻丝的电阻______(填“大于”或“小于”)5Ω
(4)小滨想用图乙装置来探究电流通过电阻丝产生的热量与电流有关，请判别该方案是否
可行，并简述理由：______
27.电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。
(1)如图1所示，小虎利用干电池、导线和小磁针进行实验。
①通电后小磁针发生偏转，断电后小磁针复位。实验表明______。
②若把图甲中的小磁针换成直导线并通电。推测：两条通电导线之间______(填“有”或“没有”)相互作用力，依据是______。
A.电磁感应现象
B.磁场对电流的作用
(2)小虎又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。
①通电后观察小磁针的指向及铁屑的排列情况，如图2所示。实验结果表明：通电螺线管外部的磁场与______的磁场一样。
②为了进一步判断通电螺线管的极性与环绕螺线管的电流方向之间有什么关系，接下来要做的是改变______，观察______。对于通电螺线管的极性和电流方向之间的关系，我们可以用______来表示。
(3)在螺线管中插入软铁棒，制成电磁铁。下列设备中没有用到电磁铁的是______。
A.大型发电机
B.电磁起重机
C.电炉
D.电铃
28.某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大。
(2)连接电路时，开关必须______，滑动变阻器滑片P应该位于______(选填“A”或“B”)端。
(3)闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是______。
(4)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为______ A；
(5)接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向______(选填“A“或“B”)端移动滑片，直至电压表示数为______ V时，读出电流表的示数。再更换为20Ω，继续进行实验，将实验数据记录在下面的表格中。
(6)由表中所示的实验数据，可以得出结论：______。
(7)由表中所示的实验数据，滑动变阻器的最大阻值应该不低于______Ω。
29.有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验：
(1)他连接了如图甲所示的电路，闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是______(选填字母)；
A.拧紧开关两端的接线柱B.拧紧小灯泡和它两端的接线柱
(2)他测量小灯泡额定功率的实验原理是______(填公式)，图甲中______(填仪器名称)的量程选择不合理；
(3)排除故障后，正确连接电路，使小灯泡正常发光，电压表示数如图乙所示为______V，小灯泡的额定功率为______W；
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为______；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额=______(用字母表示)。
五、计算题：本大题共3小题，共20分。
30.如图电路中，R1、R2是定值电阻，其中R1=40Ω。开关闭合后，电流表的示数为0.45A，电压表的示数为6V。求：
(1)通过电阻R1的电流；
(2)电阻R2的阻值。
31.某物理兴趣小组的同学，用燃气灶烧水时给10kg水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.08m3的天然气，水的比热容为4.2×103J/(kg⋅℃)，天然气热值为q=6.3×107J/m3。求：
(1)天然气完全燃烧产生的热量；
(2)经过6min时间加热，水所吸收的热量；
(3)燃气灶烧水时的热效率。
32.如图甲是一种电热紫砂壶，这种壶能自动调节炖汤的“火力”，炖出的汤不仅味道香醇，还可节约能源。图乙是它的简化电路图，接通电源后防干烧开关S1闭合(无水加热超过设定温度时自动断开)，当汤的温度达到沸点时，开关S2自动断开，维持小火炖煮。图乙中L为“6V，10mA”的指示灯，R0为限流电阻，R1=165Ω和R2=55Ω均为加热电阻且阻值不随温度改变。求：
(1)指示灯L正常工作时，限流电阻R0阻值。
(2)正常工作时，电热紫砂壶在维持“小火”炖煮时，通过加热电阻R2的电流。
(3)正常工作时，求电热紫砂壶“大火”加热10min加热电阻产生的热量。
答案和解析
1.【答案】A
【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。这一电流跟电压和电阻之间的定量关系最早是德国物理学家欧姆发现的，被后人命名为欧姆定律。
故选：A。
德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律。
本题考查了学生对物理学史的掌握和运用，基础性题目。
2.【答案】B
【解析】从他们口中呼出的水蒸气在眉毛上结了一层厚厚的“霜”，是水蒸气直接凝华为小冰晶。
故ACD错误，B正确。
故选：B。
物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；由气态变为液态的过程叫液化，由液态变为气态的过程叫汽化；由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
3.【答案】D
【解析】A、电荷的定向移动形成电流；故A错误；
B、电路中有电压，且电路闭合，电路中才会有电流，故B错误；
C、电路两端有电压，如果是断路，不会产生电流，故C错误；
D、串联电路中各处的电流相等，串联电路中，电流从电源正极经用电器流向负极的过程中电流大小不变，故D正确。
故选：D。
(1)电荷的定向移动形成电流；
(2)电路中要形成持续的电流，一要有电源(为电路提供电压)，二是电路是通路；
(3)电压的作用是使电路形成电流；
(4)在电源外部，电流从电源正极经用电器流向负极。串联电路中各处的电流相等。
明确电压与电流间关系、知道电流的形成，以及串联电路电流的规律，难度不大。
4.【答案】D
【解析】解：值日老师往保温饭盒下层注入热水，因水的比热容较大，降低较低的温度就可以放出较多的热量，可以温热上层不锈钢餐盘内的饭菜。
故选：D。
水的比热容较大，相同质量的水与其它物质相比，在降低相同温度时，放出的热量多或放出相同的热量温度降低的小。
本题通过生活中对物理知识的应用考查了相关内容，体现了物理知识来自于生活，应用于生活的道理．
5.【答案】C
【解析】手电筒插入基座时不亮，拔离即亮，说明基座所起的作用是控制电路通断，即开关的作用，故ABD错误，C正确。
故选：C。
电路由电源、开关、导线、用电器组成，分析题意，然后答题。
本题考查了电路的组成，是一道基础题。
6.【答案】C
【解析】A、发现有人触电时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，故A不容易发生危险；
B、安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，故B不容易发生危险；
C、不靠近高压带电体，夏天站在高压变电器旁纳凉，很容易造成高压电弧触电，故C容易发生危险；
D、使用测电笔时，手要与笔尾金属体接触，故D不容易发生危险。
故选：C。
(1)发现有人触电时，首先要切断电源，再采取救援措施；
(2)避雷针可使周围的空气形成一条可以导电的通道，使电荷沿避雷针的针尖、金属线流入大地，而不损坏建筑物；
(3)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(4)测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
本题考查安全用电的有关问题，相对比较简单，属于基础题。
7.【答案】C
【解析】A、水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故A错误；
BC、图中电压表的指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片B是水果电池的正极，金属片A是水果电池的负极；在电源的外部，电流从电源的正极流出，负极流入，电流从金属片B流入电压表，故B错误、C正确；
D、电压表选用的是小量程，分度值为0.1V，示数为0.6V，将三个这样的水果电池并联起来，电源电压为0.6V，故D错误。
故选：C。
(1)水果电池是将化学能转化为电能的装置；
(2)由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；
(3)根据电压表的量程、分度值和指针的位置读数；根据并联电路的电压规律分析电池串联后的总电压。
本题考查的是电源的能量转化和用电压表判断水果电池极性方法，属于基础性题目。
8.【答案】B
【解析】解：甲、乙两物体的质量之比为3：4，甲、乙的比热容之比为1：2；
由Q=cmΔt得甲、乙两物体吸收的热量之比为：
Q甲Q乙=c甲m甲Δtc乙m乙Δt=c甲c乙×m甲m乙=12×34=38，故B正确。
故选：B。
知道质量、比热容之比，升高相同的温度，根据Q=cmΔt求出甲、乙两物体吸收的热量之比。
此题主要考查的是学生对热量计算公式的理解和掌握，注意不要把比值弄混淆，基础性题目。
9.【答案】D
【解析】四个电灯都正常工作，即为每个电灯得到的电压都是额定电压，功率都为额定功率，故“110V 25W”规格的灯泡的功率最小，亮度最暗。
故选：D。
额定功率是指用电器在额定电压下的功率，根据四种电灯的额定功率回答。
本题考查了额定功率的意义，本题容易选成“36V 40W”规格的，是由于只看到电压是36V，但36V是它的额定电压，此时它的功率是40W，不是最小的。
10.【答案】A
【解析】热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，由能量流向图可知该内燃机的效率为：η=100%−25%−40%=35%，故A正确。
故选：A。
热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，据此分析。
本题主要考查了热机效率的理解，属于基础题，难度不大。
11.【答案】A
【解析】根据题目要求知，要由光控开关S3在光线暗时自动闭合，能通过手动开关S1或开关S2实现控制电路的通断。
A、由图知，光控开关S3自动闭合后，可以通过手动开关S1或手机远程控制开关S2接通或断开电路，从而控制灯泡的工作，故A符合要求；
B、由图知，只有光控开关S3、手动开关S1、手机远程控制开关S2都闭合时，灯泡才能发光，故B不符合要求；
C、由图知，不通过手机闭合远程控制开关S2灯泡就不能发光，故C不符合要求；
D、由图知，光控开关S3自动闭合，通过手动开关S1或通过手机远程控制开关S2可实现连通电路，但要断开电路必须同时通过手动开关S1和控制开关S2才能实现，故D不符合要求。
故选：A。
根据光控开关、手动以及手机远程控制开关对灯泡工作的控制情况分析判断。
本题考查电路设计，关键是明确各开关起到的作用，解答时可以根据题意分析选项找出符合要求的选项即可。
12.【答案】B
【解析】解：
A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，利用该原理制成了电动机，故A错误；
B、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，根据该现象制成了电磁铁，故B正确；
C、图中导体棒AB在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，利用该原理制成了发电机，故C错误；
D、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，由于电路中没有滑动变阻器，不可以改变电路的流，无法探究电磁铁的磁性强弱与电流大小的关系，故D错误。
故选：B。
题目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择。
物理为实验学科，很多知识来自于实验，故应注意对实验学习的重视，掌握好实验的原理及现象。
13.【答案】A
【解析】由图可知，螺线管中的电流方向是从右端流入、左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极、右端为S极；根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；
当电路中滑动变阻器的滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，电磁铁对条形磁铁的排斥力增大，条形磁铁开始向右运动。
故选：A。
由安培定则可判断电磁铁的极性，由磁极间的相互作用可判断条形磁铁受力方向；
由滑片的移动可知接入电阻的变化及电流的变化，则可知磁性强弱的变化，从而求得磁铁受力大小的变化，进而得出条形磁体的运动方向。
本题考查了安培定则的应用、磁极间的作用规律、滑动变阻器的变阻作用、欧姆定律的应用。用到的知识点较多，应能够将各知识点灵活应用并注意各内容间的相互联系。
14.【答案】C
【解析】解：A、将两电阻并联接入电路时，则电压相同，由图象可知，若电压为2.5V，通过两电阻的电流相同，均为0.5A，故A错误；
B、将两电阻并联接入电路时，则电压相同，由图象可知，在电压低于2.5V时，通过甲的电流大于通过乙的电流，而电压等于2.5V时，通过两电阻的电流相同，均为0.5A，故B错误；
CD、由图象可知，甲是一条过原点的直线，故其电阻始终不变，乙的电阻是变化的，随着电压的增大，电阻减小，故甲、乙并联的总电阻随它们两端电压的升高而减小，故C正确，D错误．
故选C.
先根据U−I图象判断出甲乙电阻的特点，进而得出电流的特点，再利用并联电路的特点和欧姆定律判断其并联电阻的变化规律．
本题要求学生正确应用图象获得必要信息，并能结合并联电路的特点熟练应用欧姆定律的计算公式．
15.【答案】D
【解析】将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V，则电压表接E、F、G接线柱时，都能与电源接通，若故障是由某元件断路引起，则故障为GM间的开关断路。
故选：D。
将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V，则电压表接E、F、G接线柱时，都能与电源接通，则故障为GM间断路，结合故障是由某元件断路引起的，分析得出发生故障的元件。
本题考查电路故障分析，有一定难度。
16.【答案】C
【解析】由甲电路图可知，R0与R1串联，电流表测电路中的电流。
(1)当滑动变阻器R1的滑片P在a端时，接入电路中的电阻最大，此时电路中的电流最小，
由图乙可知，R1的最大阻值为40Ω，R1的功率Pa=1.6W，
因串联电路中各处的电流相等，
所以，由P=I2R可得，电路中的最小电流：
I小= PaR大= 1.6W40Ω=0.2A，故B正确，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U=I小(R1大+R0)=0.2A×(40Ω+R0)---------①，
由图乙可知，当R1=10Ω时，R1的功率P1=2.5W，
此时电路中的电流：
I= P1R1= 2.5W10Ω=0.5A，
电源的电压：
U=I(R1+R0)=0.5A×(10Ω+R0)----------②，
因电源的电压不变，
所以，0.2A×(40Ω+R0)=0.5A×(10Ω+R0)，
解得：R0=10Ω，故C错误；
电源的电压U=I(R1+R0)=0.5A×(10Ω+10Ω)=10V，故A正确；
(2)当滑动变阻器连入电路的电阻为0时，只有电阻R0接入电路，此时R0的功率最大，
则R0消耗的最大电功率：
P0大=U2R0=(10V)210Ω=10W，故D正确。
故选：C。
由甲电路图可知，R0与R1串联，电流表测电路中的电流。
(1)当滑动变阻器R1的滑片P在a端时，接入电路中的电阻最大，此时电路中的电流最小，根据图乙读出R1的最大阻值和R1的功率，根据串联电路的电流特点和P=I2R求出电路中的最小电流，根据电阻的串联和欧姆定律表示出电源的电压；根据图乙可知R1=10Ω时R1的功率，根据电阻的串联和欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压；
(2)当滑动变阻器连入电路的电阻为0时，只有电阻R0接入电路，此时R0的功率最大，根据P=UI=求出R0消耗的最大电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
17.【答案】热传递 增大
【解析】利用无人机装配喷火器喷火，通过热传递方式改变内能；
根据焦耳定律Q=I2Rt知，电阻及通电时间一定时，增大电流可以增大产生的热量，从而使电线温度升高。
故答案为：热传递；增大。
(1)改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；
(2)根据焦耳定律Q=I2Rt分析解答。
此题是考查对热传递改变物体内能和焦耳定律的应用，是中考热点，属于基础题目。
18.【答案】开关 用电器
【解析】手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，感应区相当于电路中的开关，对手机起控制作用；一个完整的电路由电源、导线、开关和用电器组成，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
故答案为：开关；用电器。
一个完整的电路有导线、电源、开关和用电器组成；根据电路的组成判断手机电池充电时属于哪类元件。
本题考查电路的组成，属于基础题。
19.【答案】汽化 吸热
【解析】要让施行手术的地方“冻结”起来，就要让施行手术的地方温度降低．液体氯乙烷在常温下可以汽化，汽化要吸热，使实施手术的地方温度降低．
故答案为：汽化；吸．
物体由液态变为气态的过程叫汽化，汽化要吸热．
此题考查的是汽化和汽化吸热的应用，是一道理论联系实际的题目．
20.【答案】汽油 压缩
【解析】由题知，此装置顶部是火花塞，是汽油机，图中的进气门和排气门都闭合，活塞向上运行，因此为压缩冲程。
故答案为：汽油；压缩。
(1)汽油机顶部是火花塞，柴油机顶部是喷油嘴；
(2)根据气门和活塞的情况判断是哪一冲程。
本题是关于内燃机的综合题目，能否知道汽油机和柴油机的区别、四个冲程的特点是解决此类问题的关键。
21.【答案】1.50.6
【解析】(1)根据电路图可知，R与虚线框内的电阻并联，电流表测干路电流，
由I=UR可得，电路的总电阻：R并=UI=12V2.5A=4.8Ω，
虚线框内所有电阻的等效电阻为R′，由并联电路电阻的特点：′′
1R并=1R+1R′，代入数据，14.8Ω=16Ω+1R′，
解得R′=24Ω；
用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，此时并联的总电阻R：
1R″=1R替+1R′，代入数据，1R″=112Ω+124Ω，
解得，R′′=8Ω，
电流表示数将变为：I′=UR″=12V8Ω=1.5A，
(2)两次的总功率之比：PP′=UIUI′=II′=，所以P′=35P=0.6P。
故答案为：1.5；0.6。
(1)根据电路图可知，R与虚线框内的电阻并联，电流表测干路电流，根据欧姆定律求出电路的总电阻，再根据并联电阻的特点可求虚线框内所有电阻的等效电阻，用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，再根据并联电阻的特点求出此时并联的总电阻，最后根据欧姆定律求出电流表示数。
(2)根据P=UI解答。
本题主要考查并联电路的特点、欧姆定律的使用和电功率的计算，认清电路是关键。
22.【答案】解：(1)电路为并联，开关接在干路上，电流表测量L2的电流，电流表可选用小量程与灯L2串联；
(2)滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变，说明变阻器只控制L1灯，L1支路的电流变小，则变阻器连入电路的电阻变大，故变阻器左下接线柱连入电电路中(另一个接线柱连在金属杆上)，将L1与变阻器串联后再与L2并联，如下图所示：
【解析】(1)电路为并联，开关接在干路，电流表可选用小量程与待测电路串联；
(2)根据滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变，可确定变阻器只控制L1灯，并确定变阻器的连接。
本题考查了根据要求连接实物图，关键是明确变阻器的连接及用电器的连接方式。
23.【答案】解：电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，由I=UR可知，电源电压一定时，电路的总电阻应变小，电位器(滑动变阻器)接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如图所示：
【解析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小；灯泡变亮，说明通过灯泡的电流变大，电路中的总电阻变小，电位器接入电路的电阻变小，据此分析。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，是一道较为简单的应用题。
24.【答案】吸引轻小物体；同种电荷相互排斥；失去。
【解析】【分析】
带电体有吸引轻小物体的性质；同种电荷相互排斥，异种电荷相互吸引。
本题考查对验电器用途、原理及其使用特点的了解。
【解答】
用丝绸摩擦过的玻璃棒能够吸引碎纸屑如图甲所示，这是因为带电的玻璃棒可以吸引轻小物体；
因为小球带正电，玻璃棒也带正电，故同种电荷相互排斥；
用玻璃棒接触验电器的金属球，金属铂片的电子与正电荷中和，金属铂片失去电子带正电，两片金属箔带同种电荷，同种电荷相互排斥而张开。
故答案为：吸引轻小物体；同种电荷相互排斥；失去。
25.【答案】不变 小于 盐水沸点随含盐度的增大而升高 盐水
【解析】解：(1)根据图2中盐水沸腾图象可知，盐水在沸腾时，吸收热量，温度不变；
(2)用相同的装置加热，在相同的时间内放出的热量相同，所以盐水和水在相同的时间吸收相同的热量；根据图2中的图象可以看出，吸收相同的热量，及加热相同时间时水的温度变化较小，则水的吸热能力大于盐水的吸热能力，也就是盐水的比热容小于水的比热容；
(3)根据图象推测盐水沸点与含盐度的关系是：盐水沸点随含盐度的增大而升高；
(4)根据图2可知，吸收相同的热量，盐水升温更快，所以要更快地煮鸡蛋，可以选用盐水；
故答案为：(1)不变；(2)小于；(3)盐水沸点随含盐度的增大而升高；(4)盐水。
(1)液体沸腾时吸热温度不变；
(2)比热容表示物质的吸热能力，吸收相同的热量，温度变化小的比热容大；
(3)(4)根据图象分析解答；
本题考查水沸腾实验，关键是将课本知识内容记忆清楚，仔细分析。
26.【答案】质量和初温 电流通过导体产生的热量的多少 大于 可行；图中电阻和通电时间相同，通过容器B电阻的电流大于通过容器C电阻的电流
【解析】解：(1)为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入质量相同、初温相同的同种液体；
(2)实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；
(3)用图甲装置探究时，观察到A的温度计示数变化量比B的大，说明A中的电阻丝产生的热量多，即A中电阻丝的电阻大于5Ω；
(4)由乙图可知，BC中的电阻丝的阻值是相同的，通电时间也相同，由于C中并联了一个5Ω的电阻，使得通过BC中容器内电阻的电流不同，故可以探究电流通过电阻丝产生的热量与电流的关系。
故答案为：(1)质量和初温；(2)电流通过导体产生的热量的多少；(3)大于；(4)可行；图中电阻和通电时间相同，通过容器B电阻的电流大于通过容器C电阻的电流。
(1)要比较不同电阻丝产生热量的多少，应控制电流与通电时间相等，控制两瓶中液体的质量与初始温度相同；
(2)温度计示数的变化反映了液体温度的变化，反映了液体吸收热量即电流产生热量的多少；
(3)在电流和通电时间相同时，电阻越大，产生的热量越多；
(4)探究电流产生热量跟电流关系时，控制通电时间和电阻不变，改变电流。
本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。
27.【答案】(1)①通电导线的周围存在磁场；②有；B；(2)①条形磁铁；②电流的方向；小磁针的偏转方向；安培定则；(3)C。
【解析】(1)①通电后小磁针发生偏转，断电后小磁针复位，这说明通电导线的周围存在磁场；
②若把图甲中的小磁针换成直导线并通电，由于通电导体在磁场中受到力的作用，则两条通电导线之间有相互作用力，故B正确；
(2)①通电后观察小磁针的指向及铁屑的排列情况，根据现象可知，通电螺线管外部磁场与条形磁体相似；
②判断通电螺线管的极性与环绕螺线管的电流方向之间有什么关系时，采用的是控制变量法，实验中需要改变电流的方向，观察小磁针的偏转方向是否发生变化；
对于通电螺线管的极性和电流方向之间的关系，我们可以用安培定则来表示
(3)A、大型发电机由定子(线圈)和转子(电磁铁)组成，故A不符合题意；
B、电磁起重机的主要部件是电磁铁，故B不符合题意；
C、电炉是利用电流的热效应工作的，与电磁铁无关，故C符合题意；
D、电铃的主要部件是电磁铁，故D不符合题意；
故选C。
故答案为：(1)①通电导线的周围存在磁场；②有；B；(2)①条形磁铁；②电流的方向；小磁针的偏转方向；安培定则；(3)C。
(1)①通电导线的周围存在磁场；②磁场对放入其中的通电导体能产生磁力；
(2)①通电螺线管的磁场分布与条形磁体相似；②通电螺线管的极性与电流的方向、线圈的绕法有关；
(3)带有铁芯的通电螺线管叫电磁铁。
本题主要考查电流的磁效应、通电导体在磁场中受到力的作用和电磁铁在生活中的应用，体现了从物理走向生活的思想。
28.【答案】(1)；(2)断开；B；(3)R断路；(4)0.4；(5)B；2；(6)在电阻两端的电压一定时，通过导体的电流和电阻成反比；(7)10。
【解析】(1)滑动变阻器滑片向右移动时电阻变大，故变阻器左下接线柱连入电路中与电阻串联，如图所示：
(2)为了保护电路，连接电路时，开关必须断开；闭合开关前，滑动变阻器滑片P应该位于阻值最大处的B端；
(3)闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电路可能断路，电压表示数接近电源电压，电压表与电源连通，原因可能是R断路；
(4)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.4A；
(5)由欧姆定律可得，电阻的电压为：U=IR=0.4A×5Ω=2V，根据串联分压原理可知，将定值电阻R由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，读出电流表的示数；
(6)由表中所示的实验数据，可以得出结论：在电阻两端的电压一定时，通过导体的电流和电阻成反比；
(7)由表格数据知定值电阻的阻值最大为20Ω，
根据串联电路电压的规律，变阻器的电压为：
U滑=U−UV=3V−2V=1V，定值电阻的电压为滑动变阻器两端电压的2V1V=2倍，根据分压原理，当定值电阻的阻值最大为20Ω时，滑动变阻器连入电路的最大电阻为：12×20Ω=10Ω。
故答案为：(1)如上图所示；(2)断开；B；(3)R断路；(4)0.4；(5)B；2；(6)在电阻两端的电压一定时，通过导体的电流和电阻成反比；(7)10。
(1)根据滑动变阻器滑片向右移动时电阻变大确定变阻器左下接线柱连入电路中与电阻串联；
(2)为保护电路，连接电路时，开关必须断开；闭合开关前，滑动变阻器滑片P应该位于阻值最大处；
(3)若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(4)根据电流表选用小量程确定分度值读数，
(5)由欧姆定律求出电阻的电压；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(6)在电压一定时，电流和电阻成反比；
(7)探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当定值电阻最大时对应的变阻器的最大电阻。
本题“探究电流与电阻的关系”实验，考查电路连接、注意事项、故障分析、电流表读数、控制变量法、操作过程及数据分析。
29.【答案】(1)B；(2)P=UI；电流表；(3)2.4；1.2；(4)I1；I12R0。
【解析】(1)闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电路可能断路，电压表的示数接近3V保持不变，说明电压表与电源连通，则与电压表并联的部分断路了，为了排除故障，接下来的操作合理的是拧紧小灯泡和它两端的接线柱，选B；
(2)他测量小灯泡额定功率的实验原理是：P=UI，灯的额定电流为0.5A，故电流表选用小量程，故图甲中电流表的量程选择不合理；
(3)排除故障后，正确连接电路，使小灯泡正常发光，电压表选用小量程，分度值为0.1V，示数为2.4V，小灯泡的额定功率为：
P=UI=2.4V×0.5A=1.2W；
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为I1；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③在①中，灯与变阻器串联，电流表测电路的电流，电流表示数为I1，故灯正常发光；
在②中，电阻箱与变阻器串联，电流表示数仍为I1，由等效替代法，电阻箱的示数R0；即为灯正常发光时的电阻，则小灯泡的额定功率表达式P额=I12R0。
(1)若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的部分断路了；
(2)测量小灯泡额定功率的实验原理是：P=UI，根据灯的额定电流为0.5A，电流表应选用小量程；
(3)根据电压表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；
(4)已知灯的额定电流，根据P=I2R，测量出灯正常发光的电阻是关键：
先将灯与变阻器串联，通过移动变阻器的滑片，使电流表示数为I1，灯正常发光；
根据开关的转换(控制变阻器的滑片位置不变)，使电阻箱与变阻器串联，保持电流表示数不变，由等效替代法可知电阻箱的示数即为灯正常发光时的电阻，从而得出灯的额定功率。
本题测量该小灯泡的额定功率，考查故障分析、实验原理、电流表连接、电压表读数、功率计算及设计方案测额定功率的能力和等效替代法的运用。
30.【答案】解：根据电路图可知，闭合开关，定值电阻R1、R2并联，电流表测量干路电流，电压表测量电源电压；
(1)因并联电路各支路两端电压相等，所以U1=U2=U=6V，
则通过R1的电流：I1=UR1=6V40Ω=0.15A；
(2)因并联电路中干路电流等于各支路电流之和，
所以通过R2的电流：I2=I−I1=0.45A−0.15A=0.3A；
由欧姆定律可得，电阻R2的阻值：R2=UI2=6V0.3A=20Ω。
答：(1)通过电阻R1的电流是0.15A；
(2)电阻R2的阻值为20Ω。
【解析】根据电路图可知，闭合开关，定值电阻R1、R2并联，电流表测量干路电流，电压表测量电源电压；
(1)根据并联电路的电压规律和欧姆定律求出通过R1的电流；
(2)根据并联电路的电流规律求出通过电阻R2的电流，根据欧姆定律求出电阻R2的阻值。
本题考查了并联电路电流、电压规律以及欧姆定律的应用，属于基础题。
31.【答案】解：(1)天然气完全燃烧产生的热量：Q放=Vq=0.08m3×6.3×107J/m3=5.04×106J；
(2)由图可知，经过6min时间加热，水升高的温度：Δt=80℃−20℃=60℃；
水所吸收的热量：Q吸=cmΔt=4.2×103J/(kg⋅℃)×10kg×60℃=2.52×106J；
(3)燃气灶烧水时的热效率：η=Q吸Q放×100%=2.52×106J5.04×106J×100%=50%。
答：(1)天然气完全燃烧产生的热量为5.04×106J；
(2)经过6min时间加热，水所吸收的热量为2.52×106J；
(3)燃气灶烧水时的热效率为50%。
【解析】(1)知道天然气的体积和热值，利用Q放=Vq计算出天然气完全燃烧产生的热量；
(2)由图可知，经过6min时间加热水升高的温度，知道水的质量和比热容，利用Q吸=cmΔt可以计算出水吸收的热量；
(3)利用效率公式计算出燃气灶烧水时的效率。
本题考查燃料完全燃烧放热公式、吸热公式、效率公式的应用，能从图中找到相关信息是解题的关键。
32.【答案】解：(1)指示灯和R0串联，指示灯L正常工作时，通过灯泡所在支路的电流I=10mA=0.01A，
根据串联电路的电压特点可知限流电阻R0两端的电压：U0=U−UL=220V−6V=214V，
限流电阻R0阻值：R0=U0I=214V0.01A=21400Ω；
(2)接通电源后防干烧开关S1闭合(无水加热超过设定温度时自动断开)，当汤的温度达到沸点时，开关S2自动断开，此时R1、R2串联，维持小火炖煮。
通过加热电阻R2的电流：I′=UR1+R2=220V165Ω+55Ω=1A；
(3)开关S1、S2都闭合时，R1被短路，只有加热电阻R2工作，此时电热紫砂壶“大火”处于加热状态，
则电热紫砂壶“大火”加热10min加热电阻产生的热量：Q=W=U2R2t=(220V)255Ω×10×60s=5.28×105J。
答：(1)指示灯L正常工作时，限流电阻R0阻值为21400Ω；
(2)正常工作时，电热紫砂壶在维持“小火”炖煮时，通过加热电阻R2的电流为1A；
(3)正常工作时，求电热紫砂壶“大火”加热10min加热电阻产生的热量为5.28×105J。
【解析】(1)指示灯和R0串联，指示灯L正常工作时，通过灯泡所在支路的电流I=10mA=0.01A，
根据串联电路的电压特点可知限流电阻R0两端的电压，根据欧姆定律求出限流电阻R0阻值；
(2)接通电源后防干烧开关S1闭合(无水加热超过设定温度时自动断开)，当汤的温度达到沸点时，开关S2自动断开，维持小火炖煮。根据欧姆定律得出通过加热电阻R2的电流；
(3)开关S1、S2都闭合时，R1被短路，加热电阻R2工作，根据Q=W=U2R2t得出电热紫砂壶“大火”加热10min加热电阻产生的热量。
本题考查欧姆定律的应用和电热的计算，综合性较强。实验次数
1
2
3
R/Ω
5
10
20
I/A
0.2
0.1
1.图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是( )
A. 欧姆B. 焦耳
C. 瓦特D. 安培
2.如图所示，电影《长津湖》中趴在雪地上的中国人民志愿军“冰雕连”的士兵们岿然不动，从他们口中呼出的水蒸气在眉毛上结了一层厚厚的“霜”，其中“霜”的形成过程发生的物态变化是( )
A. 液化B. 凝华C. 汽化D. 凝固
3.下列说法正确的是( )
A. 电荷移动就能形成电流
B. 只要电路闭合，电路中就会有电流
C. 电路两端只要有电压，就一定产生电流
D. 串联电路中，电流从电源正极经用电器流向负极的过程中电流大小不变
4.课后延时服务推出后，在学校用餐的师生增加了。如图，值日老师往保温饭盒下层注入热水，温热上层不锈钢餐盘内的饭菜。用热水温热饭菜是因为水的( )
A. 凝固点低B. 沸点高C. 密度小D. 比热容大
5.如图是壁挂式拿起即亮的手电筒结构示意图，手电筒插入基座时不亮，拔离即亮，则基座所起的作用是( )
A. 用电器B. 电源C. 开关D. 导线
6.下列情境中容易发生危险的是( )
A. 发现有人触电应先断开电源B. 高大建筑物上安装避雷针
C. 夏天站在高压变电器旁纳凉D. 使用测电笔时手要接触金属体笔尾
7.如图所示，将A、B两个金属片插入柠檬中制成水果电池，用电压表测量水果电池的电压。下列说法正确的是( )
A. 水果电池工作时将电能转化为化学能
B. 电流从金属片A流入电压表
C. 金属片B为水果电池的正极
D. 将三个这样的水果电池并联起来可得到电压为1.8V的电源
8.甲、乙两物体的质量之比为3：4，乙的比热容是甲的比热容的两倍，若它们升高相同的温度，则甲、乙两物体吸收的热量之比为( )
A. 8：3B. 3：8C. 3：2D. 2：3
9.标有“110V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是( )
A. “36V 60W”B. “110V 40W”C. “36V 40W”D. “110V 25W”
10.如图是某内燃机工作时的能量流向图，该内燃机的效率是( )
A. 35%
B. 15%
C. 40%
D. 65%
11.某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。光线较暗时，光控开关S3自动闭合，接通灯泡。图电路图中符合要求的是( )
A. B. C. D.
12.如图所示的四个装置图可以演示不同的电磁现象，下列说法正确的是( )
A. 图甲可以用来演示电磁感应现象，根据该现象制成了发电机
B. 图乙可用来演示电流的磁效应，根据该现象制成了电磁铁
C. 图丙可用来演示磁场对通电导线的作用，根据该原理制成了电动机
D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系
13.如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。则( )
A. 滑片P向左移动B. 滑片P向右移动C. 滑片左右移动均可D. 无法判断
14.如图是甲、乙两个电阻的电流Ⅰ与电压U的关系图象，将它们并联接入电路．下列说法正确的是( )
A. 通过甲的电流大于通过乙的电流
B. 通过甲的电流小于通过乙的电流
C. 甲、乙并联的总电阻随它们两端电压的升高而减小
D. 甲、乙并联的总电阻随它们两端电压的升高而增大
15.如图电路，闭合开关，灯泡不亮，将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V。若故障是由某元件断路引起，它可能是( )
A. 电源B. 灯泡C. 滑动变阻器D. 开关
16.如图甲，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，其消耗的电功率P随电阻变化关系如图乙，根据图像信息，下列判断不正确的是( )
A. 电源电压是10VB. 电路中最小电流是0.2A
C. 定值电阻R0的阻值是20ΩD. R0消耗的最大电功率10W
二、填空题：本大题共5小题，共10分。
17.冬季，为避免高压线结冰而导致输电线路损坏，电业局频频出招：利用无人机装配喷火器喷火，通过______方式改变内能，使冰熔化；利用电流的热效应，通过______(选填“增大”或“减小”)电流，使电线温度升高。
18.指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的______，如图乙所示，充电宝给手机充电过程中，手机电池相当于______(选填“电源”或“用电器”)。
19.对于小手术的麻醉，医生常用一种沸点为13.1℃的液体氯乙烷，把准备施行手术的部位“冻结”起来．这是利用了液体氯乙烷在______时需要______的原理．
20.如图所示是______(选填“汽油”或“柴油”)机，这是______冲程。
21.如图电路，电源两端电压U=12V保持不变，R=6Ω，虚线框内所有电阻阻值均未知。闭合开关，电流表示数为2.5A，如果用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为______ A，电路总功率变为原来的______倍。
三、作图题：本大题共2小题，共4分。
22.如图所示，电源电压不变，按要求用铅笔连线代替导线：
(1)电路为并联，开关在干路，电流表测量L2的电流。
(2)滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变。
23.如图是一种调光台灯电位器(滑动变阻器)的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
四、实验探究题：本大题共6小题，共34分。
24.丝绸摩擦过的玻璃棒能吸引碎纸屑如图甲示，这是因为带电的玻璃棒可以______； 将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图乙所示，由此可知：______；将此带电的玻璃棒接触不带电的验电器，验电器的金属箔片张开，如丙图所示，这是因为两金属箔片______(填“得到”或“失去”)电子，带上同种电荷彼此排斥。
25.小滨在家帮忙做饭时，对盐水的沸腾产生了兴趣，于是用图1的装置对质量相同的水与盐水(盐度10%)进行了对比实验，得出温度-时间关系图象，如图2。
(1)盐水在沸腾时，吸收热量，温度______
(2)分析图象发现盐水的比热容______水的比热容(填“大于”“等于”或“小于”)。
(3)根据图象推测盐水沸点与含盐度的关系是______
(4)要更快地煮鸡蛋，可以选用______(填“水”或“盐水”)
26.小滨设计实验对“电流通过导体时产生的热量与哪些因素有关”进行探究。
(1)为了科学地比较电流通过导体时产生的热量，图中容器A、B、C内应装______相同的煤油。
(2)在实验中，通过观察温度计示数变化量来比较______
(3)用图甲装置探究时，观察到A的温度计示数变化量比B的大，则A中电阻丝的电阻______(填“大于”或“小于”)5Ω
(4)小滨想用图乙装置来探究电流通过电阻丝产生的热量与电流有关，请判别该方案是否
可行，并简述理由：______
27.电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。
(1)如图1所示，小虎利用干电池、导线和小磁针进行实验。
①通电后小磁针发生偏转，断电后小磁针复位。实验表明______。
②若把图甲中的小磁针换成直导线并通电。推测：两条通电导线之间______(填“有”或“没有”)相互作用力，依据是______。
A.电磁感应现象
B.磁场对电流的作用
(2)小虎又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。
①通电后观察小磁针的指向及铁屑的排列情况，如图2所示。实验结果表明：通电螺线管外部的磁场与______的磁场一样。
②为了进一步判断通电螺线管的极性与环绕螺线管的电流方向之间有什么关系，接下来要做的是改变______，观察______。对于通电螺线管的极性和电流方向之间的关系，我们可以用______来表示。
(3)在螺线管中插入软铁棒，制成电磁铁。下列设备中没有用到电磁铁的是______。
A.大型发电机
B.电磁起重机
C.电炉
D.电铃
28.某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大。
(2)连接电路时，开关必须______，滑动变阻器滑片P应该位于______(选填“A”或“B”)端。
(3)闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是______。
(4)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为______ A；
(5)接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向______(选填“A“或“B”)端移动滑片，直至电压表示数为______ V时，读出电流表的示数。再更换为20Ω，继续进行实验，将实验数据记录在下面的表格中。
(6)由表中所示的实验数据，可以得出结论：______。
(7)由表中所示的实验数据，滑动变阻器的最大阻值应该不低于______Ω。
29.有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验：
(1)他连接了如图甲所示的电路，闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是______(选填字母)；
A.拧紧开关两端的接线柱B.拧紧小灯泡和它两端的接线柱
(2)他测量小灯泡额定功率的实验原理是______(填公式)，图甲中______(填仪器名称)的量程选择不合理；
(3)排除故障后，正确连接电路，使小灯泡正常发光，电压表示数如图乙所示为______V，小灯泡的额定功率为______W；
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为______；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额=______(用字母表示)。
五、计算题：本大题共3小题，共20分。
30.如图电路中，R1、R2是定值电阻，其中R1=40Ω。开关闭合后，电流表的示数为0.45A，电压表的示数为6V。求：
(1)通过电阻R1的电流；
(2)电阻R2的阻值。
31.某物理兴趣小组的同学，用燃气灶烧水时给10kg水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.08m3的天然气，水的比热容为4.2×103J/(kg⋅℃)，天然气热值为q=6.3×107J/m3。求：
(1)天然气完全燃烧产生的热量；
(2)经过6min时间加热，水所吸收的热量；
(3)燃气灶烧水时的热效率。
32.如图甲是一种电热紫砂壶，这种壶能自动调节炖汤的“火力”，炖出的汤不仅味道香醇，还可节约能源。图乙是它的简化电路图，接通电源后防干烧开关S1闭合(无水加热超过设定温度时自动断开)，当汤的温度达到沸点时，开关S2自动断开，维持小火炖煮。图乙中L为“6V，10mA”的指示灯，R0为限流电阻，R1=165Ω和R2=55Ω均为加热电阻且阻值不随温度改变。求：
(1)指示灯L正常工作时，限流电阻R0阻值。
(2)正常工作时，电热紫砂壶在维持“小火”炖煮时，通过加热电阻R2的电流。
(3)正常工作时，求电热紫砂壶“大火”加热10min加热电阻产生的热量。
答案和解析
1.【答案】A
【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。这一电流跟电压和电阻之间的定量关系最早是德国物理学家欧姆发现的，被后人命名为欧姆定律。
故选：A。
德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律。
本题考查了学生对物理学史的掌握和运用，基础性题目。
2.【答案】B
【解析】从他们口中呼出的水蒸气在眉毛上结了一层厚厚的“霜”，是水蒸气直接凝华为小冰晶。
故ACD错误，B正确。
故选：B。
物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；由气态变为液态的过程叫液化，由液态变为气态的过程叫汽化；由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
3.【答案】D
【解析】A、电荷的定向移动形成电流；故A错误；
B、电路中有电压，且电路闭合，电路中才会有电流，故B错误；
C、电路两端有电压，如果是断路，不会产生电流，故C错误；
D、串联电路中各处的电流相等，串联电路中，电流从电源正极经用电器流向负极的过程中电流大小不变，故D正确。
故选：D。
(1)电荷的定向移动形成电流；
(2)电路中要形成持续的电流，一要有电源(为电路提供电压)，二是电路是通路；
(3)电压的作用是使电路形成电流；
(4)在电源外部，电流从电源正极经用电器流向负极。串联电路中各处的电流相等。
明确电压与电流间关系、知道电流的形成，以及串联电路电流的规律，难度不大。
4.【答案】D
【解析】解：值日老师往保温饭盒下层注入热水，因水的比热容较大，降低较低的温度就可以放出较多的热量，可以温热上层不锈钢餐盘内的饭菜。
故选：D。
水的比热容较大，相同质量的水与其它物质相比，在降低相同温度时，放出的热量多或放出相同的热量温度降低的小。
本题通过生活中对物理知识的应用考查了相关内容，体现了物理知识来自于生活，应用于生活的道理．
5.【答案】C
【解析】手电筒插入基座时不亮，拔离即亮，说明基座所起的作用是控制电路通断，即开关的作用，故ABD错误，C正确。
故选：C。
电路由电源、开关、导线、用电器组成，分析题意，然后答题。
本题考查了电路的组成，是一道基础题。
6.【答案】C
【解析】A、发现有人触电时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，故A不容易发生危险；
B、安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，故B不容易发生危险；
C、不靠近高压带电体，夏天站在高压变电器旁纳凉，很容易造成高压电弧触电，故C容易发生危险；
D、使用测电笔时，手要与笔尾金属体接触，故D不容易发生危险。
故选：C。
(1)发现有人触电时，首先要切断电源，再采取救援措施；
(2)避雷针可使周围的空气形成一条可以导电的通道，使电荷沿避雷针的针尖、金属线流入大地，而不损坏建筑物；
(3)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(4)测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
本题考查安全用电的有关问题，相对比较简单，属于基础题。
7.【答案】C
【解析】A、水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故A错误；
BC、图中电压表的指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片B是水果电池的正极，金属片A是水果电池的负极；在电源的外部，电流从电源的正极流出，负极流入，电流从金属片B流入电压表，故B错误、C正确；
D、电压表选用的是小量程，分度值为0.1V，示数为0.6V，将三个这样的水果电池并联起来，电源电压为0.6V，故D错误。
故选：C。
(1)水果电池是将化学能转化为电能的装置；
(2)由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；
(3)根据电压表的量程、分度值和指针的位置读数；根据并联电路的电压规律分析电池串联后的总电压。
本题考查的是电源的能量转化和用电压表判断水果电池极性方法，属于基础性题目。
8.【答案】B
【解析】解：甲、乙两物体的质量之比为3：4，甲、乙的比热容之比为1：2；
由Q=cmΔt得甲、乙两物体吸收的热量之比为：
Q甲Q乙=c甲m甲Δtc乙m乙Δt=c甲c乙×m甲m乙=12×34=38，故B正确。
故选：B。
知道质量、比热容之比，升高相同的温度，根据Q=cmΔt求出甲、乙两物体吸收的热量之比。
此题主要考查的是学生对热量计算公式的理解和掌握，注意不要把比值弄混淆，基础性题目。
9.【答案】D
【解析】四个电灯都正常工作，即为每个电灯得到的电压都是额定电压，功率都为额定功率，故“110V 25W”规格的灯泡的功率最小，亮度最暗。
故选：D。
额定功率是指用电器在额定电压下的功率，根据四种电灯的额定功率回答。
本题考查了额定功率的意义，本题容易选成“36V 40W”规格的，是由于只看到电压是36V，但36V是它的额定电压，此时它的功率是40W，不是最小的。
10.【答案】A
【解析】热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，由能量流向图可知该内燃机的效率为：η=100%−25%−40%=35%，故A正确。
故选：A。
热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，据此分析。
本题主要考查了热机效率的理解，属于基础题，难度不大。
11.【答案】A
【解析】根据题目要求知，要由光控开关S3在光线暗时自动闭合，能通过手动开关S1或开关S2实现控制电路的通断。
A、由图知，光控开关S3自动闭合后，可以通过手动开关S1或手机远程控制开关S2接通或断开电路，从而控制灯泡的工作，故A符合要求；
B、由图知，只有光控开关S3、手动开关S1、手机远程控制开关S2都闭合时，灯泡才能发光，故B不符合要求；
C、由图知，不通过手机闭合远程控制开关S2灯泡就不能发光，故C不符合要求；
D、由图知，光控开关S3自动闭合，通过手动开关S1或通过手机远程控制开关S2可实现连通电路，但要断开电路必须同时通过手动开关S1和控制开关S2才能实现，故D不符合要求。
故选：A。
根据光控开关、手动以及手机远程控制开关对灯泡工作的控制情况分析判断。
本题考查电路设计，关键是明确各开关起到的作用，解答时可以根据题意分析选项找出符合要求的选项即可。
12.【答案】B
【解析】解：
A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，利用该原理制成了电动机，故A错误；
B、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，根据该现象制成了电磁铁，故B正确；
C、图中导体棒AB在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，利用该原理制成了发电机，故C错误；
D、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，由于电路中没有滑动变阻器，不可以改变电路的流，无法探究电磁铁的磁性强弱与电流大小的关系，故D错误。
故选：B。
题目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择。
物理为实验学科，很多知识来自于实验，故应注意对实验学习的重视，掌握好实验的原理及现象。
13.【答案】A
【解析】由图可知，螺线管中的电流方向是从右端流入、左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极、右端为S极；根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；
当电路中滑动变阻器的滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，电磁铁对条形磁铁的排斥力增大，条形磁铁开始向右运动。
故选：A。
由安培定则可判断电磁铁的极性，由磁极间的相互作用可判断条形磁铁受力方向；
由滑片的移动可知接入电阻的变化及电流的变化，则可知磁性强弱的变化，从而求得磁铁受力大小的变化，进而得出条形磁体的运动方向。
本题考查了安培定则的应用、磁极间的作用规律、滑动变阻器的变阻作用、欧姆定律的应用。用到的知识点较多，应能够将各知识点灵活应用并注意各内容间的相互联系。
14.【答案】C
【解析】解：A、将两电阻并联接入电路时，则电压相同，由图象可知，若电压为2.5V，通过两电阻的电流相同，均为0.5A，故A错误；
B、将两电阻并联接入电路时，则电压相同，由图象可知，在电压低于2.5V时，通过甲的电流大于通过乙的电流，而电压等于2.5V时，通过两电阻的电流相同，均为0.5A，故B错误；
CD、由图象可知，甲是一条过原点的直线，故其电阻始终不变，乙的电阻是变化的，随着电压的增大，电阻减小，故甲、乙并联的总电阻随它们两端电压的升高而减小，故C正确，D错误．
故选C.
先根据U−I图象判断出甲乙电阻的特点，进而得出电流的特点，再利用并联电路的特点和欧姆定律判断其并联电阻的变化规律．
本题要求学生正确应用图象获得必要信息，并能结合并联电路的特点熟练应用欧姆定律的计算公式．
15.【答案】D
【解析】将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V，则电压表接E、F、G接线柱时，都能与电源接通，若故障是由某元件断路引起，则故障为GM间的开关断路。
故选：D。
将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V，则电压表接E、F、G接线柱时，都能与电源接通，则故障为GM间断路，结合故障是由某元件断路引起的，分析得出发生故障的元件。
本题考查电路故障分析，有一定难度。
16.【答案】C
【解析】由甲电路图可知，R0与R1串联，电流表测电路中的电流。
(1)当滑动变阻器R1的滑片P在a端时，接入电路中的电阻最大，此时电路中的电流最小，
由图乙可知，R1的最大阻值为40Ω，R1的功率Pa=1.6W，
因串联电路中各处的电流相等，
所以，由P=I2R可得，电路中的最小电流：
I小= PaR大= 1.6W40Ω=0.2A，故B正确，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U=I小(R1大+R0)=0.2A×(40Ω+R0)---------①，
由图乙可知，当R1=10Ω时，R1的功率P1=2.5W，
此时电路中的电流：
I= P1R1= 2.5W10Ω=0.5A，
电源的电压：
U=I(R1+R0)=0.5A×(10Ω+R0)----------②，
因电源的电压不变，
所以，0.2A×(40Ω+R0)=0.5A×(10Ω+R0)，
解得：R0=10Ω，故C错误；
电源的电压U=I(R1+R0)=0.5A×(10Ω+10Ω)=10V，故A正确；
(2)当滑动变阻器连入电路的电阻为0时，只有电阻R0接入电路，此时R0的功率最大，
则R0消耗的最大电功率：
P0大=U2R0=(10V)210Ω=10W，故D正确。
故选：C。
由甲电路图可知，R0与R1串联，电流表测电路中的电流。
(1)当滑动变阻器R1的滑片P在a端时，接入电路中的电阻最大，此时电路中的电流最小，根据图乙读出R1的最大阻值和R1的功率，根据串联电路的电流特点和P=I2R求出电路中的最小电流，根据电阻的串联和欧姆定律表示出电源的电压；根据图乙可知R1=10Ω时R1的功率，根据电阻的串联和欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压；
(2)当滑动变阻器连入电路的电阻为0时，只有电阻R0接入电路，此时R0的功率最大，根据P=UI=求出R0消耗的最大电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
17.【答案】热传递 增大
【解析】利用无人机装配喷火器喷火，通过热传递方式改变内能；
根据焦耳定律Q=I2Rt知，电阻及通电时间一定时，增大电流可以增大产生的热量，从而使电线温度升高。
故答案为：热传递；增大。
(1)改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；
(2)根据焦耳定律Q=I2Rt分析解答。
此题是考查对热传递改变物体内能和焦耳定律的应用，是中考热点，属于基础题目。
18.【答案】开关 用电器
【解析】手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，感应区相当于电路中的开关，对手机起控制作用；一个完整的电路由电源、导线、开关和用电器组成，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
故答案为：开关；用电器。
一个完整的电路有导线、电源、开关和用电器组成；根据电路的组成判断手机电池充电时属于哪类元件。
本题考查电路的组成，属于基础题。
19.【答案】汽化 吸热
【解析】要让施行手术的地方“冻结”起来，就要让施行手术的地方温度降低．液体氯乙烷在常温下可以汽化，汽化要吸热，使实施手术的地方温度降低．
故答案为：汽化；吸．
物体由液态变为气态的过程叫汽化，汽化要吸热．
此题考查的是汽化和汽化吸热的应用，是一道理论联系实际的题目．
20.【答案】汽油 压缩
【解析】由题知，此装置顶部是火花塞，是汽油机，图中的进气门和排气门都闭合，活塞向上运行，因此为压缩冲程。
故答案为：汽油；压缩。
(1)汽油机顶部是火花塞，柴油机顶部是喷油嘴；
(2)根据气门和活塞的情况判断是哪一冲程。
本题是关于内燃机的综合题目，能否知道汽油机和柴油机的区别、四个冲程的特点是解决此类问题的关键。
21.【答案】1.50.6
【解析】(1)根据电路图可知，R与虚线框内的电阻并联，电流表测干路电流，
由I=UR可得，电路的总电阻：R并=UI=12V2.5A=4.8Ω，
虚线框内所有电阻的等效电阻为R′，由并联电路电阻的特点：′′
1R并=1R+1R′，代入数据，14.8Ω=16Ω+1R′，
解得R′=24Ω；
用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，此时并联的总电阻R：
1R″=1R替+1R′，代入数据，1R″=112Ω+124Ω，
解得，R′′=8Ω，
电流表示数将变为：I′=UR″=12V8Ω=1.5A，
(2)两次的总功率之比：PP′=UIUI′=II′=，所以P′=35P=0.6P。
故答案为：1.5；0.6。
(1)根据电路图可知，R与虚线框内的电阻并联，电流表测干路电流，根据欧姆定律求出电路的总电阻，再根据并联电阻的特点可求虚线框内所有电阻的等效电阻，用一个12Ω的定值电阻替换R，虚线框内的电阻均保持不变，再根据并联电阻的特点求出此时并联的总电阻，最后根据欧姆定律求出电流表示数。
(2)根据P=UI解答。
本题主要考查并联电路的特点、欧姆定律的使用和电功率的计算，认清电路是关键。
22.【答案】解：(1)电路为并联，开关接在干路上，电流表测量L2的电流，电流表可选用小量程与灯L2串联；
(2)滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变，说明变阻器只控制L1灯，L1支路的电流变小，则变阻器连入电路的电阻变大，故变阻器左下接线柱连入电电路中(另一个接线柱连在金属杆上)，将L1与变阻器串联后再与L2并联，如下图所示：
【解析】(1)电路为并联，开关接在干路，电流表可选用小量程与待测电路串联；
(2)根据滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变，可确定变阻器只控制L1灯，并确定变阻器的连接。
本题考查了根据要求连接实物图，关键是明确变阻器的连接及用电器的连接方式。
23.【答案】解：电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，由I=UR可知，电源电压一定时，电路的总电阻应变小，电位器(滑动变阻器)接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如图所示：
【解析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小；灯泡变亮，说明通过灯泡的电流变大，电路中的总电阻变小，电位器接入电路的电阻变小，据此分析。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，是一道较为简单的应用题。
24.【答案】吸引轻小物体；同种电荷相互排斥；失去。
【解析】【分析】
带电体有吸引轻小物体的性质；同种电荷相互排斥，异种电荷相互吸引。
本题考查对验电器用途、原理及其使用特点的了解。
【解答】
用丝绸摩擦过的玻璃棒能够吸引碎纸屑如图甲所示，这是因为带电的玻璃棒可以吸引轻小物体；
因为小球带正电，玻璃棒也带正电，故同种电荷相互排斥；
用玻璃棒接触验电器的金属球，金属铂片的电子与正电荷中和，金属铂片失去电子带正电，两片金属箔带同种电荷，同种电荷相互排斥而张开。
故答案为：吸引轻小物体；同种电荷相互排斥；失去。
25.【答案】不变 小于 盐水沸点随含盐度的增大而升高 盐水
【解析】解：(1)根据图2中盐水沸腾图象可知，盐水在沸腾时，吸收热量，温度不变；
(2)用相同的装置加热，在相同的时间内放出的热量相同，所以盐水和水在相同的时间吸收相同的热量；根据图2中的图象可以看出，吸收相同的热量，及加热相同时间时水的温度变化较小，则水的吸热能力大于盐水的吸热能力，也就是盐水的比热容小于水的比热容；
(3)根据图象推测盐水沸点与含盐度的关系是：盐水沸点随含盐度的增大而升高；
(4)根据图2可知，吸收相同的热量，盐水升温更快，所以要更快地煮鸡蛋，可以选用盐水；
故答案为：(1)不变；(2)小于；(3)盐水沸点随含盐度的增大而升高；(4)盐水。
(1)液体沸腾时吸热温度不变；
(2)比热容表示物质的吸热能力，吸收相同的热量，温度变化小的比热容大；
(3)(4)根据图象分析解答；
本题考查水沸腾实验，关键是将课本知识内容记忆清楚，仔细分析。
26.【答案】质量和初温 电流通过导体产生的热量的多少 大于 可行；图中电阻和通电时间相同，通过容器B电阻的电流大于通过容器C电阻的电流
【解析】解：(1)为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入质量相同、初温相同的同种液体；
(2)实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；
(3)用图甲装置探究时，观察到A的温度计示数变化量比B的大，说明A中的电阻丝产生的热量多，即A中电阻丝的电阻大于5Ω；
(4)由乙图可知，BC中的电阻丝的阻值是相同的，通电时间也相同，由于C中并联了一个5Ω的电阻，使得通过BC中容器内电阻的电流不同，故可以探究电流通过电阻丝产生的热量与电流的关系。
故答案为：(1)质量和初温；(2)电流通过导体产生的热量的多少；(3)大于；(4)可行；图中电阻和通电时间相同，通过容器B电阻的电流大于通过容器C电阻的电流。
(1)要比较不同电阻丝产生热量的多少，应控制电流与通电时间相等，控制两瓶中液体的质量与初始温度相同；
(2)温度计示数的变化反映了液体温度的变化，反映了液体吸收热量即电流产生热量的多少；
(3)在电流和通电时间相同时，电阻越大，产生的热量越多；
(4)探究电流产生热量跟电流关系时，控制通电时间和电阻不变，改变电流。
本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。
27.【答案】(1)①通电导线的周围存在磁场；②有；B；(2)①条形磁铁；②电流的方向；小磁针的偏转方向；安培定则；(3)C。
【解析】(1)①通电后小磁针发生偏转，断电后小磁针复位，这说明通电导线的周围存在磁场；
②若把图甲中的小磁针换成直导线并通电，由于通电导体在磁场中受到力的作用，则两条通电导线之间有相互作用力，故B正确；
(2)①通电后观察小磁针的指向及铁屑的排列情况，根据现象可知，通电螺线管外部磁场与条形磁体相似；
②判断通电螺线管的极性与环绕螺线管的电流方向之间有什么关系时，采用的是控制变量法，实验中需要改变电流的方向，观察小磁针的偏转方向是否发生变化；
对于通电螺线管的极性和电流方向之间的关系，我们可以用安培定则来表示
(3)A、大型发电机由定子(线圈)和转子(电磁铁)组成，故A不符合题意；
B、电磁起重机的主要部件是电磁铁，故B不符合题意；
C、电炉是利用电流的热效应工作的，与电磁铁无关，故C符合题意；
D、电铃的主要部件是电磁铁，故D不符合题意；
故选C。
故答案为：(1)①通电导线的周围存在磁场；②有；B；(2)①条形磁铁；②电流的方向；小磁针的偏转方向；安培定则；(3)C。
(1)①通电导线的周围存在磁场；②磁场对放入其中的通电导体能产生磁力；
(2)①通电螺线管的磁场分布与条形磁体相似；②通电螺线管的极性与电流的方向、线圈的绕法有关；
(3)带有铁芯的通电螺线管叫电磁铁。
本题主要考查电流的磁效应、通电导体在磁场中受到力的作用和电磁铁在生活中的应用，体现了从物理走向生活的思想。
28.【答案】(1)；(2)断开；B；(3)R断路；(4)0.4；(5)B；2；(6)在电阻两端的电压一定时，通过导体的电流和电阻成反比；(7)10。
【解析】(1)滑动变阻器滑片向右移动时电阻变大，故变阻器左下接线柱连入电路中与电阻串联，如图所示：
(2)为了保护电路，连接电路时，开关必须断开；闭合开关前，滑动变阻器滑片P应该位于阻值最大处的B端；
(3)闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电路可能断路，电压表示数接近电源电压，电压表与电源连通，原因可能是R断路；
(4)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.4A；
(5)由欧姆定律可得，电阻的电压为：U=IR=0.4A×5Ω=2V，根据串联分压原理可知，将定值电阻R由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，读出电流表的示数；
(6)由表中所示的实验数据，可以得出结论：在电阻两端的电压一定时，通过导体的电流和电阻成反比；
(7)由表格数据知定值电阻的阻值最大为20Ω，
根据串联电路电压的规律，变阻器的电压为：
U滑=U−UV=3V−2V=1V，定值电阻的电压为滑动变阻器两端电压的2V1V=2倍，根据分压原理，当定值电阻的阻值最大为20Ω时，滑动变阻器连入电路的最大电阻为：12×20Ω=10Ω。
故答案为：(1)如上图所示；(2)断开；B；(3)R断路；(4)0.4；(5)B；2；(6)在电阻两端的电压一定时，通过导体的电流和电阻成反比；(7)10。
(1)根据滑动变阻器滑片向右移动时电阻变大确定变阻器左下接线柱连入电路中与电阻串联；
(2)为保护电路，连接电路时，开关必须断开；闭合开关前，滑动变阻器滑片P应该位于阻值最大处；
(3)若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(4)根据电流表选用小量程确定分度值读数，
(5)由欧姆定律求出电阻的电压；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(6)在电压一定时，电流和电阻成反比；
(7)探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当定值电阻最大时对应的变阻器的最大电阻。
本题“探究电流与电阻的关系”实验，考查电路连接、注意事项、故障分析、电流表读数、控制变量法、操作过程及数据分析。
29.【答案】(1)B；(2)P=UI；电流表；(3)2.4；1.2；(4)I1；I12R0。
【解析】(1)闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电路可能断路，电压表的示数接近3V保持不变，说明电压表与电源连通，则与电压表并联的部分断路了，为了排除故障，接下来的操作合理的是拧紧小灯泡和它两端的接线柱，选B；
(2)他测量小灯泡额定功率的实验原理是：P=UI，灯的额定电流为0.5A，故电流表选用小量程，故图甲中电流表的量程选择不合理；
(3)排除故障后，正确连接电路，使小灯泡正常发光，电压表选用小量程，分度值为0.1V，示数为2.4V，小灯泡的额定功率为：
P=UI=2.4V×0.5A=1.2W；
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为I1；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③在①中，灯与变阻器串联，电流表测电路的电流，电流表示数为I1，故灯正常发光；
在②中，电阻箱与变阻器串联，电流表示数仍为I1，由等效替代法，电阻箱的示数R0；即为灯正常发光时的电阻，则小灯泡的额定功率表达式P额=I12R0。
(1)若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的部分断路了；
(2)测量小灯泡额定功率的实验原理是：P=UI，根据灯的额定电流为0.5A，电流表应选用小量程；
(3)根据电压表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；
(4)已知灯的额定电流，根据P=I2R，测量出灯正常发光的电阻是关键：
先将灯与变阻器串联，通过移动变阻器的滑片，使电流表示数为I1，灯正常发光；
根据开关的转换(控制变阻器的滑片位置不变)，使电阻箱与变阻器串联，保持电流表示数不变，由等效替代法可知电阻箱的示数即为灯正常发光时的电阻，从而得出灯的额定功率。
本题测量该小灯泡的额定功率，考查故障分析、实验原理、电流表连接、电压表读数、功率计算及设计方案测额定功率的能力和等效替代法的运用。
30.【答案】解：根据电路图可知，闭合开关，定值电阻R1、R2并联，电流表测量干路电流，电压表测量电源电压；
(1)因并联电路各支路两端电压相等，所以U1=U2=U=6V，
则通过R1的电流：I1=UR1=6V40Ω=0.15A；
(2)因并联电路中干路电流等于各支路电流之和，
所以通过R2的电流：I2=I−I1=0.45A−0.15A=0.3A；
由欧姆定律可得，电阻R2的阻值：R2=UI2=6V0.3A=20Ω。
答：(1)通过电阻R1的电流是0.15A；
(2)电阻R2的阻值为20Ω。
【解析】根据电路图可知，闭合开关，定值电阻R1、R2并联，电流表测量干路电流，电压表测量电源电压；
(1)根据并联电路的电压规律和欧姆定律求出通过R1的电流；
(2)根据并联电路的电流规律求出通过电阻R2的电流，根据欧姆定律求出电阻R2的阻值。
本题考查了并联电路电流、电压规律以及欧姆定律的应用，属于基础题。
31.【答案】解：(1)天然气完全燃烧产生的热量：Q放=Vq=0.08m3×6.3×107J/m3=5.04×106J；
(2)由图可知，经过6min时间加热，水升高的温度：Δt=80℃−20℃=60℃；
水所吸收的热量：Q吸=cmΔt=4.2×103J/(kg⋅℃)×10kg×60℃=2.52×106J；
(3)燃气灶烧水时的热效率：η=Q吸Q放×100%=2.52×106J5.04×106J×100%=50%。
答：(1)天然气完全燃烧产生的热量为5.04×106J；
(2)经过6min时间加热，水所吸收的热量为2.52×106J；
(3)燃气灶烧水时的热效率为50%。
【解析】(1)知道天然气的体积和热值，利用Q放=Vq计算出天然气完全燃烧产生的热量；
(2)由图可知，经过6min时间加热水升高的温度，知道水的质量和比热容，利用Q吸=cmΔt可以计算出水吸收的热量；
(3)利用效率公式计算出燃气灶烧水时的效率。
本题考查燃料完全燃烧放热公式、吸热公式、效率公式的应用，能从图中找到相关信息是解题的关键。
32.【答案】解：(1)指示灯和R0串联，指示灯L正常工作时，通过灯泡所在支路的电流I=10mA=0.01A，
根据串联电路的电压特点可知限流电阻R0两端的电压：U0=U−UL=220V−6V=214V，
限流电阻R0阻值：R0=U0I=214V0.01A=21400Ω；
(2)接通电源后防干烧开关S1闭合(无水加热超过设定温度时自动断开)，当汤的温度达到沸点时，开关S2自动断开，此时R1、R2串联，维持小火炖煮。
通过加热电阻R2的电流：I′=UR1+R2=220V165Ω+55Ω=1A；
(3)开关S1、S2都闭合时，R1被短路，只有加热电阻R2工作，此时电热紫砂壶“大火”处于加热状态，
则电热紫砂壶“大火”加热10min加热电阻产生的热量：Q=W=U2R2t=(220V)255Ω×10×60s=5.28×105J。
答：(1)指示灯L正常工作时，限流电阻R0阻值为21400Ω；
(2)正常工作时，电热紫砂壶在维持“小火”炖煮时，通过加热电阻R2的电流为1A；
(3)正常工作时，求电热紫砂壶“大火”加热10min加热电阻产生的热量为5.28×105J。
【解析】(1)指示灯和R0串联，指示灯L正常工作时，通过灯泡所在支路的电流I=10mA=0.01A，
根据串联电路的电压特点可知限流电阻R0两端的电压，根据欧姆定律求出限流电阻R0阻值；
(2)接通电源后防干烧开关S1闭合(无水加热超过设定温度时自动断开)，当汤的温度达到沸点时，开关S2自动断开，维持小火炖煮。根据欧姆定律得出通过加热电阻R2的电流；
(3)开关S1、S2都闭合时，R1被短路，加热电阻R2工作，根据Q=W=U2R2t得出电热紫砂壶“大火”加热10min加热电阻产生的热量。
本题考查欧姆定律的应用和电热的计算，综合性较强。实验次数
1
2
3
R/Ω
5
10
20
I/A
0.2
0.1
相关试卷
2022-2023学年新疆吐鲁番市九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年新疆吐鲁番市九年级（上）期末物理试卷（含详细答案解析），共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年福建省三明市大田县九年级（上）期末物理试卷（B卷）（含详细答案解析）： 这是一份2022-2023学年福建省三明市大田县九年级（上）期末物理试卷（B卷）（含详细答案解析），共24页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
2022-2023学年福建省宁德市九年级（上）期末物理试卷（一模）（含详细答案解析）： 这是一份2022-2023学年福建省宁德市九年级（上）期末物理试卷（一模）（含详细答案解析），共25页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
