2022-2023学年广东省湛江市雷州市九年级（上）期末物理试卷（含详细答案解析）

这是一份2022-2023学年广东省湛江市雷州市九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.关于玻璃棒与绸子摩擦起电，下列说法正确的是( )
A. 玻璃棒因失去电子而带正电
B. 玻璃棒对电子的束缚能力弱，得到电子而带负电
C. 将摩擦后的玻璃棒靠近绸子，它们会相互排斥
D. 这一过程产生了新的电荷
2.2022年5月10日，搭载天舟四号货运飞船的长征七号运载火箭，在我国文昌航天发射场升空，成功进入预定轨道。长征七号运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有( )
A. 较大的比热容B. 较低的沸点C. 较大的热值D. 较小的质量
3.下列选项可能符合汽车热机能量流向的是( )
A.
B.
C.
D.

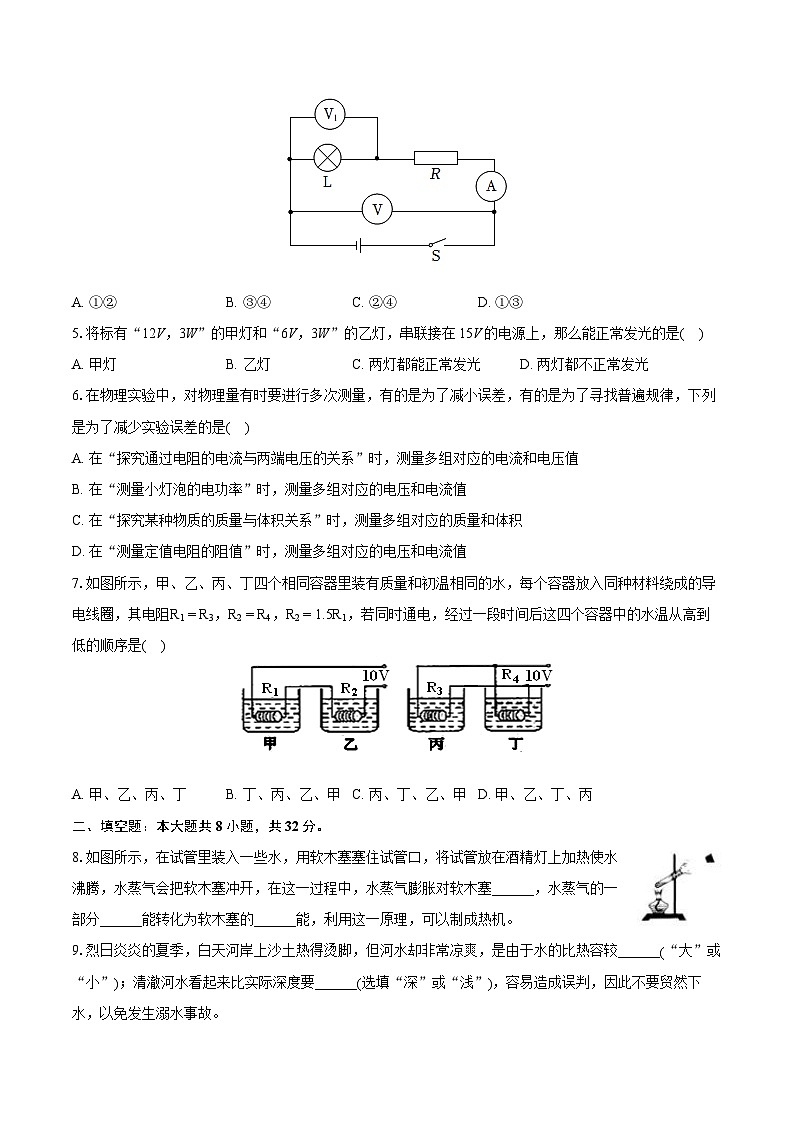

4.如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法①可能灯泡L断路；②可能灯泡L短路；③可能电阻R断路；④可能电阻R短路；其中正确的是( )
A. ①②B. ③④C. ②④D. ①③
5.将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是( )
A. 甲灯B. 乙灯C. 两灯都能正常发光D. 两灯都不正常发光
6.在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是( )
A. 在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值
B. 在“测量小灯泡的电功率”时，测量多组对应的电压和电流值
C. 在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积
D. 在“测量定值电阻的阻值”时，测量多组对应的电压和电流值
7.如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1=R3，R2=R4，R2=1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是( )
A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丙、丁、乙、甲D. 甲、乙、丁、丙
二、填空题：本大题共8小题，共32分。
8.如图所示，在试管里装入一些水，用软木塞塞住试管口，将试管放在酒精灯上加热使水沸腾，水蒸气会把软木塞冲开，在这一过程中，水蒸气膨胀对软木塞______，水蒸气的一部分______能转化为软木塞的______能，利用这一原理，可以制成热机。
9.烈日炎炎的夏季，白天河岸上沙土热得烫脚，但河水却非常凉爽，是由于水的比热容较______(“大”或“小”)；清澈河水看起来比实际深度要______(选填“深”或“浅”)，容易造成误判，因此不要贸然下水，以免发生溺水事故。

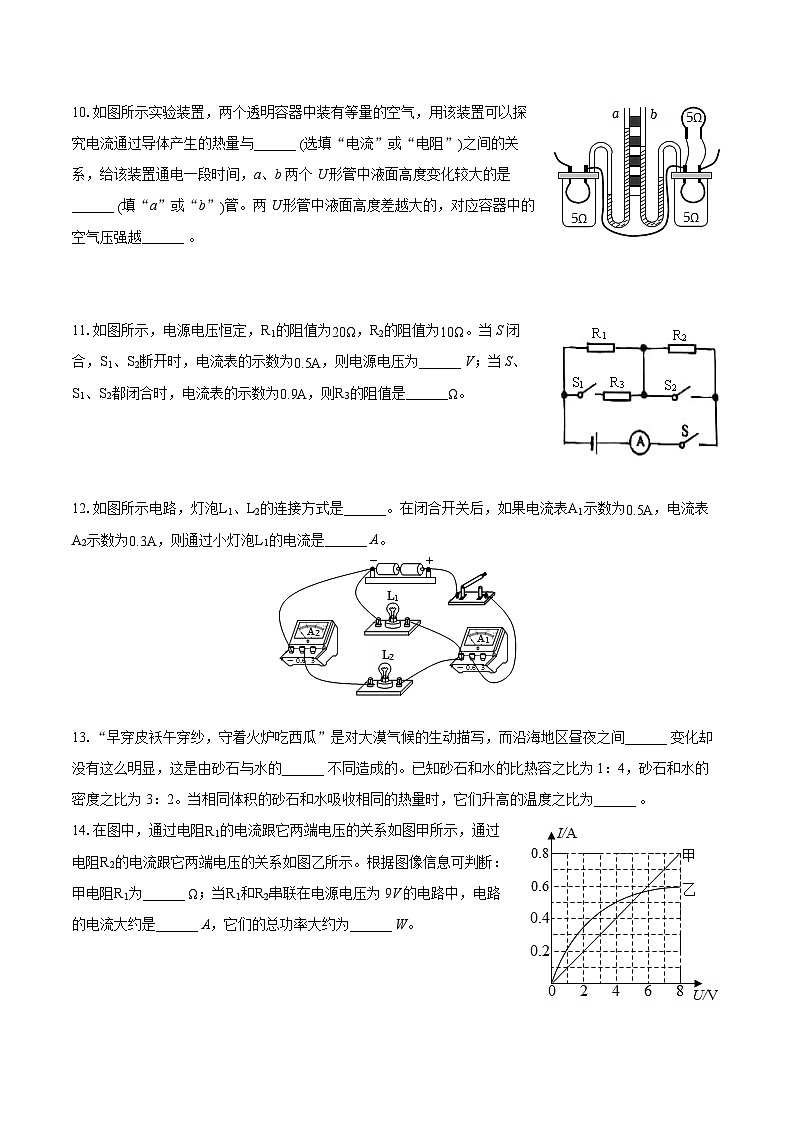

10.如图所示实验装置，两个透明容器中装有等量的空气，用该装置可以探究电流通过导体产生的热量与______ (选填“电流”或“电阻”)之间的关系，给该装置通电一段时间，a、b两个U形管中液面高度变化较大的是______ (填“a”或“b”)管。两U形管中液面高度差越大的，对应容器中的空气压强越______ 。
11.如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A，则电源电压为______ V；当S、S1、S2都闭合时，电流表的示数为0.9A，则R3的阻值是______Ω。
12.如图所示电路，灯泡L1、L2的连接方式是______。在闭合开关后，如果电流表A1示数为0.5A，电流表A2示数为0.3A，则通过小灯泡L1的电流是______ A。
13.“早穿皮袄午穿纱，守着火炉吃西瓜”是对大漠气候的生动描写，而沿海地区昼夜之间______ 变化却没有这么明显，这是由砂石与水的______ 不同造成的。已知砂石和水的比热容之比为1：4，砂石和水的密度之比为3：2。当相同体积的砂石和水吸收相同的热量时，它们升高的温度之比为______ 。
14.在图中，通过电阻R1的电流跟它两端电压的关系如图甲所示，通过电阻R2的电流跟它两端电压的关系如图乙所示。根据图像信息可判断：甲电阻R1为______ Ω；当R1和R2串联在电源电压为9V的电路中，电路的电流大约是______ A，它们的总功率大约为______ W。
15.2022年4月16日9时56分，神舟十三号载人飞船返回舱在东风着陆场成功着陆。神舟十三号载人飞行任务取得圆满成功，中国航天又站在了一个新的起点上。
(1)2021年10月16日0时23分，搭载神舟十三号的运载火箭顺利发射升空。火箭发射前，发射台下的水池内需注入大量的水。点火升空时，发射台周围出现大量的“白雾”(如图1)，这是水蒸气______(填物态变化名称)的结果；火箭加速升空的过程中，飞船的机械能______。6时56分，飞船与天和核心舱完成交会对接，对接后，相对于天和核心舱，飞船是______的。
(2)2021年11月7日，航天员翟志刚和王亚平身着“飞天”舱外航天服成功出舱，并完成在机械臂上安装脚限位器和舱外工作台等工作。航天服上的国旗呈现红色，说明她可以______红光；机械臂工作时类似于人的手臂，属于______杠杆。
(3)2021年12月9日，“天宫课堂”第一课开讲。如图2所示，王亚平老师演示了水中的乒乓球不受浮力的实验。由此可判断，核心舱内______(选填“能”或“不能”)用U形管压强计研究液体的压强。核心舱内有许多可供航天员随时把握的固定把手，以防止航天员移位时，由于______继续运动而碰到舱壁。
(4)2022年3月23日，“天宫课堂”再度开课。如图3甲所示，两块透明板上的水球接触后合成一个，然后将两块透明板分开，中间形成一个长约10cm的液桥，这一实验说明分子间存在______力。如图3乙所示，太空抛物实验中，奥运顶流“冰墩墩”被王亚平抛出后，假如它不受任何外力，将______。
(5)飞船返回舱返回地球时，进入大气层后，与大气剧烈摩擦，舱体外壁的温度达2000℃以上，这是通过______的方式改变了返回舱的内能。舱体外壁涂的防热材料在高温下熔化、汽化，______热量，加之隔热层的保护，从而使舱内温度可保持在30℃左右。
三、作图题：本大题共3小题，共6分。
16.防控疫情期间，为了严格控制外来车辆出入小区，很多小区安装了门禁系统，如图甲所示。系统可以通过电子眼自动识别车辆，若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆。请依照上述叙述，补全图乙中的模拟电路图。
17.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
①L1与L2并联，电流表测通过L2的电流；
②开关S同时控制L1与L2。
18.请根据如图1所示的实物连接图在图2的虚线框中画出相应的电路图。
四、实验探究题：本大题共2小题，共15分。
19.某实验小组在“比较A、B液体谁更适合做发动机冷却剂”的实验中，他们设计了两种实验方案。
方案一：将质量相等、初温相同的甲、乙液体，分别装入两支规格相同的烧杯中，分别用两只酒精灯对烧杯加热，如图甲所示；
方案二：将质量相等、初温相同的甲、乙液体，分别装入两支规格相同的试管中，再将两支试管放在盛有水的烧杯中，用酒精灯对烧杯加热，如图乙所示。
实验小组经过讨论，选择方案二进行实验，观察实验现象，记录相关数据，并绘制出图像，如图丙所示。
(1)他们一致认为方案二较好，因为该方案具有______的优点。(答出一个即可)
(2)从图像上可以看出：A液体的沸点是______℃。
(3)从图像上看，A液体的比热容______(选填“大于”“小于”或“等于”)B液体比热容。
(4)通过对实验结果的分析，可以知道：______(选填“A”或“B”)液体更适合做汽车发动机的冷却液。
20.测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为4.5V)、电流表(0∼0.6A、0∼3A)、电压表(0∼3V、0∼15V)、滑动变阻器、开关各一只，导线若干。
(1)小明连接的实物电路如图甲所示，其中一根导线连接是错误的，请在图中将这根线打上“×”并补画出正确的连线。
(2)闭合开关前，电流表指针如图乙所示，该电流表存在的问题是______ ；
(3)对电流表合理处理以及正确连接电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是______ ；
A.检查灯泡是否断路
B.检查灯泡是否短路
C.检查开关接触是否良好
D.移动滑动变阻器的滑片
(4)实验中，观察到小灯泡的电压为2.0V时，为了测量其额定功率，滑动变阻器的滑片应向______ 移动；当小灯泡正常发光时，电流表示数如图丙所示，这时电流表的分度值是______ A，电流表的示数为______ A，由此测得小灯泡的额定功率为______ W。
五、计算题：本大题共4小题，共26分。
21.在“用电流表测电流”的实验中
(1)连接电路中的开关应处于______状态。
(2)在实验中发现指针反偏，这是因为______。
(3)如图所示，在研究并联电路电流关系的电路中，若测得A、B、C三处的电流分别是IA、IB、IC，A表接在B处，指针在E处，接A处，指针在F处，则IA=______，IC=______。
22.图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。某次小眀用高温档淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min共用水100L，假设热水器电热丝正常工作且产生的热量全部被水吸收【c水=4.2×103J/(kg⋅℃)】，求：
(1)电热丝R1的阻值。
(2)水吸收的热量。
(3)该热水器高温档功率。
23.实际测量中所使用的电压表是由小量程电流计改装而成的。图甲中G是满偏电流(即小量程电流表允许通过的最大电流)Ig=6mA的电流计，其电阻Rg=10Ω，要把它改装为一个量程为3V的电压表(如图乙)。
(1)求电阻R0的阻值；
(2)用改装后的电压表测量定值电阻Rx的阻值，设计的电路图如图丙所示。闭合开关，移动滑片，当电压表示数为2.4V时，电流表示数为0.2A，求此时电流计G的示数是多少毫安？电阻Rx的阻值是多少欧姆？(计算结果保留一位小数)
24.探究原子结构的奥秘
1910年英国科学家卢瑟福进行了著名的α粒子(带正电)轰击金箔实验。结果发现：绝大多数α粒子穿过金箔后仍沿原方向前进，但是有少数α粒子却发生了较大的偏转，并且有极少数α粒子的偏转超过90∘，有的甚至几乎达到180∘，像是被金箔弹了回来。
(1)根据实验现象，卢瑟福提出“原子的大部分质量集中到了一个很小的结构上”，卢瑟福所说的“很小的结构”指的是______。
(2)1μm金箔包含了3000层金原子，绝大多数α粒子穿过后方向不变，该现象可以说明下列两种说法中的______(选填A或B)；
A.原子的质量是均匀分布的 B.原子内部绝大部分空间是空的
(3)科学家对原子结构的探究经历了三个过程，通过α粒子散射实验，你认为原子结构为图中的______。
答案和解析
1.【答案】A
【解析】解：A、失去电子的物体带正电，故A正确；
B、玻璃棒对电子的束缚能力弱，失去电子而带正电，故B错误；
C、玻璃棒和绸子带异种电荷，靠近后会相互吸引，故C错误；
D、摩擦起电的实质，是电荷的转移，故D错误；
故选：A。
(1)当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，因电子比质子数量多而带负电，束缚电子能力弱的失去电子，因电子比质子数量少而带正电。
(2)束缚能力弱的物体失去电子，会带正电。
(3)丝绸与玻璃棒摩擦，玻璃棒带正电，丝绸带负电。异种电荷相互吸引。
(4)摩擦起电过程中没有新电荷的产生。
本题考查摩擦起电的实质，以及电荷间的作用规律，熟练掌握基础知识即可正确解题。
2.【答案】C
【解析】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
故选：C。
热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
本题主要考查燃料热值的特性，了解不同物质的特性以及用途是关键。
3.【答案】B
【解析】解：热机是利用内能来做功的机器，汽车热机的效率通常为20%∼30%左右，只有B选项中汽车热机工作时，有30%的内能转化为机械能，故ACD错误、B正确。
故选：B。
(1)热机是利用内能来做功的机器；
(2)热机的效率是指用来做有用功的那部分能量和燃料完全燃烧所放出的总能量的比值；
汽车热机的效率通常为20%∼30%左右。
本题考查热机的定义和热机的效率，知道热机效率比较低是解题的关键。
4.【答案】A
【解析】解：电路正常工作时，R与灯泡L串联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；
①若灯泡L断路，电路中无电流，电流表示数变为0，此时两个电压表测量的都是电源电压，有示数，故①正确；
②若灯泡L短路，电路是通路，电路中有电流，电流表有示数；根据U=IR可知，电压表V1示数为0；电压表V测电源两端的电压，有示数，故②正确；
③若电阻R断路，电路中无电流，电流表示数变为0；电压表V1与电源两极之间是断开的，无示数，电压表V测电源两端的电压，有示数，故③错误；
④若电阻R短路，电路是通路，电路中有电流，电流表有示数；此时两个电压表测量的都是电源电压，有示数，故④错误。
故选：A。
电路正常工作时，R与灯泡L串联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；由各选项给出的故障分析电表的变化则可得出正确答案。
使用电压表检验电路故障时，将电压表与用电器并联。闭合开关，如果电压表有示数(一般等于电源电压)，说明并联的用电器断路或其它用电器都短路；如果电压表无示数，说明并联的用电器短路或其它用电器有断路。
5.【答案】A
【解析】解：∵P=UI，
∴灯泡额定电流：
I甲=P甲U甲=3W12V=0.25A，
I乙=P乙U乙=3W6V=0.5A，
串联电路电流处处相等，
两灯泡串联时，为保护电路，电路电流不超过I甲=0.25A，
因为P=U2R，
所以两只灯泡的电阻分别为R甲=U甲2P甲=(12V)23W=48Ω，
R乙=U乙2P乙=(6V)23W=12Ω；
当电源电压为U=15V时，
电路电流为I=UR=15V48Ω+12Ω=0.25A，
因为I=I甲，所以甲灯泡正常发光．
故选A.
故选A.
由灯泡铭牌可以知道两个灯泡的额定电压和额定功率，由电功率的变形公式可以求出两个灯泡的额定电流；
两个灯泡串联在电路中，额定电流小的灯可以正常发光．
为了保护灯泡，两个灯泡并联时，使额定电压小的正常工作；两个灯泡串联时，使额定电流小的正常工作．这是本类题的思路，一定要熟练掌握．
6.【答案】D
【解析】解：A、在“探究电阻上的电流跟两端电压的关系”时，测量多组对应的电流和电压值，是为了寻找普遍性的规律，故A不符合题意；
B、在“测量小灯泡的电功率”时，小灯泡的电功率是变化的，测量多组对应的电压和电流值，是为了研究不同电压下的小灯泡实际功率，故B不符合题意；
C、在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积，是为了寻找普遍性的规律，故C不符合题意；
D、在“测量定值电阻的阻值”时，测量多组对应的电压和电流值，是为了计算电阻值时求取平均值，以减小误差，故D符合题意。
故选：D。
物理实验中为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性。
本题考查学对各个实验的实验目的是否清楚，要求学学生对实验要非常熟悉，明确实验中每一步实验的目的。
7.【答案】C
【解析】解：左图中，R1与R2串联，根据串联电路特点和焦耳定律Q=I2Rt可知，在电流和通电时间相同的情况下，电阻大的产生的热量多。因为R2=1.5R1，所以Q2>Q1；
右图中，R3与R4并联，根据并联电路特点和焦耳定律公式的变形式Q=U2Rt可知，在电压和通电时间相同的情况下，电阻小的产生的热量多。因为R4>R3，所以Q3>Q4；
左图中，通过R2的电流是：I2=UR1+R2，所以Q2=I2R2t=(UR1+R2)2R2t；
右图中，通过R4的电流是：I4=UR4，所以Q4=I2R4t=(UR4)2R4t；
因为R2=R4，且通电时间相同，所以电流大的产生的热量多。因为I4>I2，所以Q4>Q2；
这样我们得出了这四个电阻产生的热量关系是：Q3>Q4>Q2>Q1；即丙、丁、乙、甲。
故选：C。
水吸收热量、温度升高，吸收的热量越多，温度升高的越高。所以判断哪个容器中的水温高其实就是判断哪个容器中的水吸收的热量多，而水吸收的热量来自于电阻丝产生的。所以本题要依据焦耳定律来求解。从图上看，甲乙串联在一个电路中，乙丙并联在一个电路中，所以需要我们分开来讨论。
本题综合性比较强，不仅考查了焦耳定律、欧姆定律，还包括串并联电路的特点。做这类比较题时一定要用控制变量法去分析。
8.【答案】做功 内 机械
【解析】解：用酒精灯给试管中的水加热，产生大量的水蒸气，这些高温水蒸气对塞子做功，将塞子冲出；则该过程中水蒸气的内能减少、温度降低；塞子由静止变为运动，其机械能增大，故能量转化是内能转化为机械能。
故答案为：做功；内；机械。
做功可以改变物体的内能，物体对外做功，物体本身的内能减小，将内能转化为机械能。
此题结合木塞冲出的实验考查了能量转化关系，知道做功可以改变物体的内能。
9.【答案】大 浅
【解析】解：
(1)烈日炎炎的夏季，水和沙土同时接受阳光的照射，加热条件相同，在相同时间内，物质所吸收到的热量是相同的，因为水的比热容大，水的温度升高的慢，所以人站在水中时感觉凉爽，而当人赤脚走在沙土地上时却感到烫。
(2)从岸上看清澈池塘的深度比实际的要浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现象。
故答案为：大；浅。
(1)单位质量的某种物质温度升高(或降低)1℃吸收(或放出)的热量为该物质的比热容，水的比热容大，相同质量的水和其它物质比较，吸收相同的热量时，水的温度变化小。
(2)光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用。
本题主要考查学生对水的比热容大的特点、光的折射现象，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
10.【答案】电流 a 大
【解析】解：(1)图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右=I左，
两个5Ω的电阻并联，根据并联电路的电流特点知I右=I内+I外，
所以，I左>I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；
(2)通电一段时间后，右面”U”形管液面高度度差较小，说明在电阻相同、通电时间相同的情况下，通过电阻的电流越小，电阻产生的热量越少，故电流在a侧容器中产生的热量较多。
(3)管内空气的压强=液柱压强+管外空气压强，液面高度差越大的，对应容器中的空气压强越大。
故答案为：电流；a；大。
(1)电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电流关系时，控制通电时间和电阻不变，改变电流；
(2)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(3)管内空气的压强=液柱压强+管外空气压强，据此分析。
本题为探究性实验，要求我们应注重探究实验的过程，运用控制变量法分析问题。
11.【答案】15 100
【解析】解：(1)当S闭合，S1、S2断开时，R3开路，R1、R2串联，电流表测量电路电流；
因串联电路的总电阻等于各分电阻之和，所以由I=UR可知，电源电压为：U=IR=I(R1+R2)=0.5A×(20Ω+10Ω)=15V；
(2)当S、S1、S2都闭合时，R2被短路，R1、R3并联，电流表测干路中的电流；
因并联电路中各支路两端电压相等，所以通过R1的电流：I1=UR1=15V20Ω=0.75A，
因并联电路中，干路电流等于各支路电流之和，所以通过R3的电流：I3=I−I1=0.9A−0.75A=0.15A，
则R3的电阻为：R3=UI3=15V0.15A=100Ω。
故答案为：15；100。
(1)当S闭合，S1、S2断开时，R3开路，R1、R2串联，电流表测量电路电流，根据串联电路电阻特点和欧姆定律求出电源电压；
(2)当S、S1、S2都闭合时，R2被短路，R1、R3并联，电流表测干路中的电流；先根据欧姆定律求出通过R1的电流，然后根据并联电路电流特点求出通过R3的电流，再根据欧姆定律求出R3的电阻。
本题考查了电阻的串联和并联电路的特点及欧姆定律的应用，关键明确开关处于不同状态时电路的连接方式。
12.【答案】并联 0.2
【解析】解：(1)由电路图可知，闭合开关后，电路中的电流从电源正极出发，依次经开关、电流表A1开始分支，一支经灯泡L1回到电源的负极，另一支经灯泡L2、电流表A2回到电源的负极，据此可知电路中电流有两条路径即为并联；
(2)经分析可知，闭合开关后，灯泡L1、L2并联，电流表A1测干路电流，电流表A2测灯泡L2支路的电流，
由并联电路中干路电流等于各支路电流之和可得，通过小灯泡L1的电流：I1=I−I2=0.5A−0.3A=0.2A。
故答案为：并联；0.2。
(1)串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
(2)经分析可知，闭合开关后，灯泡L1、L2并联，电流表A1测干路电流，电流表A2测灯泡L2支路的电流，根据并联电路的电流特点求出通过小灯泡L1的电流。
本题考查了串并联电路的辨别和并联电路电流特点的应用，利用好电流流向法判断出电路中电流的路程是关键。
13.【答案】温度 比热容 8：3
【解析】解：沿海地区，水多，内陆地区水少、沙石多，因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小；
砂石和水两个物体的体积相同，由ρ=mV可得，m砂石m水=ρ砂石Vρ水V=ρ砂石ρ水=32，
由Q吸=cmΔt可得，
砂石和水吸收相同的热量时升高的温度之比：Δt砂石Δt水=Qc砂石m砂石Qc水m水=c水m水c砂石m砂石=4×21×3=83。
故答案为：温度；比热容；8：3。
水的比热容较大，质量相同的水与其它物质相比，吸收或放出一定热量时，温度变化小；温度变化一定时，可以吸收或放出更多热量；
根据m=ρV计算甲、乙两物体的质量之比，根据Q吸=cmΔt求出吸收相同的热量时升高的温度之比。
本题考查了密度和热量公式的灵活应用，计算过程要注意各量之间的关系，不要颠倒。
14.【答案】100.54.5
【解析】解：(1)由图像可知，当R1两端的电压U1=8V时，通过的电流I1=0.8A，
由I=UR可得，电阻R1=U1I1=8V0.8A=10Ω；
(2)当R1和R2串联在电源电压为9V的电路中，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图像可知，当I=0.5A、U1′=5V、U2=4V时符合，
则它们的总功率P=UI=9V×0.5A=4.5W。
故答案为：10；0.5；4.5。
(1)根据图像读出一组R1两端的电压和通过的电流，根据欧姆定律求出电阻R1的阻值；
(2)当R1和R2串联在电源电压为9V的电路中，通过它们的电流相等，且总电压等于各分电压之和，根据图像读出符合要求的电流和电压，利用P=UI求出它们的总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图像中读出符合要求的电流和电压是关键。
15.【答案】液化 增大 静止 反射 费力 不能 惯性 引 做匀速直线运动 做功 吸收
【解析】解：(1)发射台周围出现大量的“白雾”是液态的小水滴，由水蒸气液化形成的；
在火箭携带飞船加速升空的过程中，飞船的质量不变、速度增大，动能增大；质量不变、高度增大，重力势能增大；而机械能=势能+动能，动能增大、重力势能增大，所以机械能增大；
对接后，飞船相对于天和核心舱之间没有位置变化，所以飞船相对于天和核心舱是静止的；
(2)航天服上的国旗呈现红色，是因为国旗只反射红光；
人的手臂在工作的过程中，动力臂小于阻力臂，是费力杠杆，由题意可知，机械臂工作时属于费力杠杆；
(3)王亚平老师演示了水中的乒乓球不受浮力的实验，说明核心舱内液体重力消失，因此核心舱内液体没有压强，故不能用U形管压强计研究液体的压强；
当航天员要去到舱内的某个位置时，用脚一蹬就会沿着直线到达，若到达目的地时不抓住把手，会由于惯性继续向前而碰到舱壁；
(4)在天宫课堂“液桥”实验中，两块透明板上的水球接触后合成一个，说明分子间存在引力；
冰墩墩被王亚平抛出后，不受任何外力，由牛顿第一运动定律可知，冰墩墩将做匀速直线运动；
(5)返回舱返回过程中舱体与空气剧烈摩擦，通过做功的方式使返回舱的内能增大，温度升高；
在遇到高温时会发生熔化、汽化现象，熔化和汽化过程中要吸收大量的热，可以保证飞船的温度不至于太高。
故答案为：(1)液化；增大；静止；(2)反射；费力；(3)不能；惯性；(4)引；匀速直线运动；(5)做功；吸收。
(1)物质由气态变为液态的过程叫液化；
动能与物体的质量、速度有关，物体的质量越大、速度越大，动能越大；重力势能大小与物体的质量、高度有关，物体的质量越大、被举得越高，物体的重力势能越大；物体的动能、势能统称为机械能；
在研究物体的运动和静止时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止；
(2)不透明物体的颜色是由它反射的色光决定的；
分析动力臂和阻力臂的关系，动力臂大于阻力臂是省力杠杆，动力臂小于阻力臂是费力杠杆，动力臂等于阻力臂是等臂杠杆；
(3)液体压强是由于液体受到重力作用而产生的；
物体保持原来运动状态不变的性质叫惯性，一切物体都具有惯性；
(4)水球由水分子构成，两个水球接触后能合成一个，说明分子间存在引力的作用；
根据牛顿第一运动定律分析解答；
(5)做功和热传递都可以改变物体的内能，做功改变物体内能的实质是其他形式的能与内能的相互转化，热传递改变物体内能的实质内能的转移；
熔化和汽化过程中都要吸收热量。
本题以神舟十三号载人飞船为背景，考查多个知识点，是一道综合题，能激发学生的学习兴趣，是不可多得的好题。
16.【答案】解：根据题意，若是小区内部车辆，由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆，则两个开关单独都能打开大门，即两开关并联后，再与电动机串联，电路图如图所示：
。
【解析】根据题意确定两开关的连接方式，再将开关与电动机串联，由此补全电路。
本题结合生活实际考查根据要求设计电路图，关键是确定两开关的连接。
17.【答案】解：根据题可知，L1与L2并联，则电流的路径有两条；电流表测通过L2的电流，则电流表与L2串联在支路中；开关S同时控制L1与L2，则开关应该在干路中，连接实物图如下：

【解析】由题知，两灯并联，电流表测通过L2的电流，则电流表与L2串联；开关S同时控制L1与L2，则开关应该在干路中，由此连接实物。
本题考查根据要求连接实物图，要注意开关和电流表的连接。
18.【答案】解：由实物图知，两灯并联，开关S1在干路上，S2在L2支路上，电路图如图所示：
。
【解析】根据实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式以及开关的位置是关键。
19.【答案】液体受热均匀 60 小于 B
【解析】解：(1)方案一中用两个酒精灯加热，加热时间相同，物质吸收的热量不一定相同；方案二中用同一个酒精灯加热，加热时间相同，物质吸收的热量相同；实验中采用水浴法，两种液体受热均匀；所以方案二较好一些；
(2)根据图丙可知，A在3min后持续吸热热量，但温度保持60℃不变，所以A液体的沸点是60℃；
(3)从图像上看，在前3min内，加热时间相同，质量相同的A和B吸收的热量相同，A的温度变化的快，则A液体的比热容小于B液体的比热容；
(4)A的比热容大，质量相同的A、B两种液体升高相同的温度，B的加热时间长，B吸热多，如果要在A、B两种液体中选择一种作为汽车的冷却液，则选择B液体冷却效果更好。
故答案为：(1)液体受热均匀；(2)60；(3)小于；(4)B。
(1)在加热的过程中，应使用相同的加热器加热；采用水浴法加热，液体受热均匀；
(2)液体沸腾时，吸收热量，温度不变；
(3)比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强
(4)根据Q=cmΔt可知，质量相同的A、B两种液体升高相同的温度，比热容大的吸热多，冷却效果更好。
本题比较不同物质的吸热能力，考查实验方案的比较、控制变量法、转换法的应用，为热学中的重要实验。
20.【答案】电流表没有调零 D 左
【解析】解：(1)变阻器与电流表串联后再与灯泡并联，电压表串联在电路中是错误的，变阻器应与灯泡串联，电压表与灯泡并联，电流表串联在电路中，改正后如下所示：
(2)闭合开关前，电流表指针如图乙所示，即指针没有正对零刻度线，该电流表存在的问题是电流表没有调零；
(3)对电流表合理处理以及正确连接电路后，闭合开关，电流表、电压表均有示数，电路为通路，发现小灯泡不亮，则可能是电路的电流过小，电路的电阻过大所致，接下来应进行的操作是：动滑动变阻器的滑片，观察灯的发光情况，故选：D；
(4)灯在额定电压下正常发光，示数为2.0V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压；
当小灯泡正常发光时，电流表示数如图丙所示，电流表一大格表示0.2A，一大格包含10个小格，电流表的分度值是0.02A，电流表的示数为0.4A，由此测得小灯泡的额定功率为：
P=UI=2.5V×0.4A=1W。
故答案为：(1)见解析中的图；(2)电流表没有调零；(3)D；(4)左；0.02；0.4；1。
(1)分析甲图的连接，本实验中，变阻器应与灯泡串联，电压表与灯泡并联，电流表串联在电路中；
(2)电流表使用前要调零；
(3)闭合开关，电流表、电压表均有示数，电路为通路，发现小灯泡不亮，则可能是电路的电流过小，电路的电阻过大所致，据此分析；
(4)灯在额定电压下正常发光，根据图中电压表选用的小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
根据电流表电流表一大格表示0.2A确定电流表的分度值；据此读出电流表的示数，根据P=UI得出小灯泡的额定功率。
本题测量小灯泡额定功率的实验，考查电路的连接、注意事项、操作过程及数据处理。
21.【答案】断开 电流表的正负接线柱接反了 1.5A1A
【解析】解：(1)连接电路过程中，开关处于断开状态；
(2)实验中，指针反向偏转，说明电流表的正负接线柱接反了，电流从“-”接线柱流入，从“+”接线柱流出了；
(3)由图可见，A点位于干路，B、C两点位于支路；
∵A表接在B处，指针在E处，接A处，指针在F处，根据并联电路电流的特点，
∴F处的电流应该大于E处的电流，
即：B点的电流按0∼0.6A量程读，为0.5A，A点的电流按0∼3A量程读，为1.5A。
C点的电流IC=IA−IB=1.5A−0.5A=1A
故答案为：(1)断开；
(2)电流表的正负接线柱接反了；
(3)1.5A；1A。
(1)电学实验中，连接电路时开关必须是断开的；
(2)电流表是测量电流的仪表，使用时串联在电路里，电流从“+”接线柱流入，从“-”接线柱流出；
(3)并联电路中，干路电流等于各支路电流之和。
本题主要考查学生对并联电路电流规律掌握和运用，考查了电流表的读数，确定电流表的测量对象、确定电流表的量程是本题解题的关键。
22.【答案】解：
(1)由图知，两开关同时闭合时，两电阻并联，只闭合S1时，为R1的简单电路；
因为并联的总电阻小于其中任一电阻，根据P=U2R可知，只闭合S1时，电阻较大，功率较小，为低温挡，
电热丝R1的阻值：
R1=U2P低=(220V)25500W=8.8Ω；
(2)用高温档淋浴时，淋浴20min共用水100L，
水的质量：m=ρV=1.0×103kg/m3×100×10−3m3=100kg；
水从初温20℃升高到40∘C吸收的热量：
Q=cm△t=4.2×103J/(kg⋅∘C)×100kg×(40∘C−20∘C)=8.4×106J；
(3)由题知，假设热水器电热丝正常工作且产生的热量全部被水吸收，
则消耗的电能：W=Q=8.4×106J；
该热水器高温档功率：
P高=Wt=8.4×106J20×60s=7000W。
答：(1)电热丝R1的阻值为8.8Ω；
(2)水吸收的热量为8.4×106J；
(3)该热水器高温档功率为7000W。
【解析】(1)两开关同时闭合时，两电阻并联，只闭合S1时，为R1的简单电路，根据并联电阻的规律和P=U2R分析不同挡位电路的连接，根据R=U2P求解；
(2)根据ρ=mV求出100L水的质量，根据Q=cm△t求出水从初温20℃升高到40∘C吸收的热量；
(3)因热水器电热丝正常工作且产生的热量全部被水吸收，根据P=Wt求出该热水器高温挡功率。
本题为电热综合题，考查并联电路的规律及欧姆定律的电功率公式、密度公式和Q=cm△t的运用，关键是确定不同档位电路的连接。
23.【答案】解：
(1)由图乙可知，电阻R0与Rg串联，
G表的满偏电流Ig=6mA=6×10−3A，量程为3V的电压表满偏时电路中的总电阻：
RV=UIg=3V6×10−3A=500Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R0的阻值：
R0=R−Rg=500Ω−10Ω=490Ω；
(2)由图丙可知，电压表和Rx并联，电流表测量干路电流，
通过G表的电流(即电压表的电流)为：IV=UxRV=2.4V500Ω=0.0048A=4.8mA，
因并联电路中干路电流等于各支路电流之和，
则通过Rx的电流为：Ix=I−IV=0.2A−0.0048A=0.1952A，
由I=UR可得，电阻Rx的阻值：
Rx=UxIx=≈12.3Ω。
答：(1)电阻R0的阻值为490Ω；
(2)此时电流计G的示数是4.8mA，电阻Rx的阻值是12.3Ω。
【解析】(1)由图乙可知，电阻R0与Rg串联，知道G表的满偏电流和电阻，根据欧姆定律求出量程为3V的电压表满偏时电路中的总电阻，利用电阻的串联求出电阻R0的阻值；
(2)图丙中，电压表和Rx并联，电流表测量干路电流，根据欧姆定律求出通过电压表的电流，即为电流计G的示数；然后根据并联电路的特点求出通过Rx的电流，最后利用欧姆定律求出电阻Rx的阻值。
本题考查了串并联电路的特点和欧姆定律的应用，有一定难度。
24.【答案】原子核 B C
【解析】解：原子是由原子核和核外电子构成的，原子核体积很小，质量大，原子的质量主要集中在原子核上，原子核外有一个非常大的空间，核外电子围绕原子核作高速运动。
(1)若原子质量、正电荷在原子内均匀分布，则极少数α粒子就不会发生偏转，而大多数发生了偏转，说明原子的质量主要集中在原子核上，这里的“很小的结构”指的是原子核。
(2)原子核外有一个非常大的空间，使绝大多数α粒子穿过后方向不变。
(3)通过上述实验，能说明原子结构是：原子核位于原子的中心，质量主要集中在原子核上，应如图C。
故答案为：(1)原子核；(2)B；(3)C。
根据原子结构分析解答；原子的质量主要集中在原子核上，核外有一个非常大的空间。
本题考查了原子核的相关知识，属于材料信息题，认真阅读提供的材料就能够顺利解题，比较简单。
