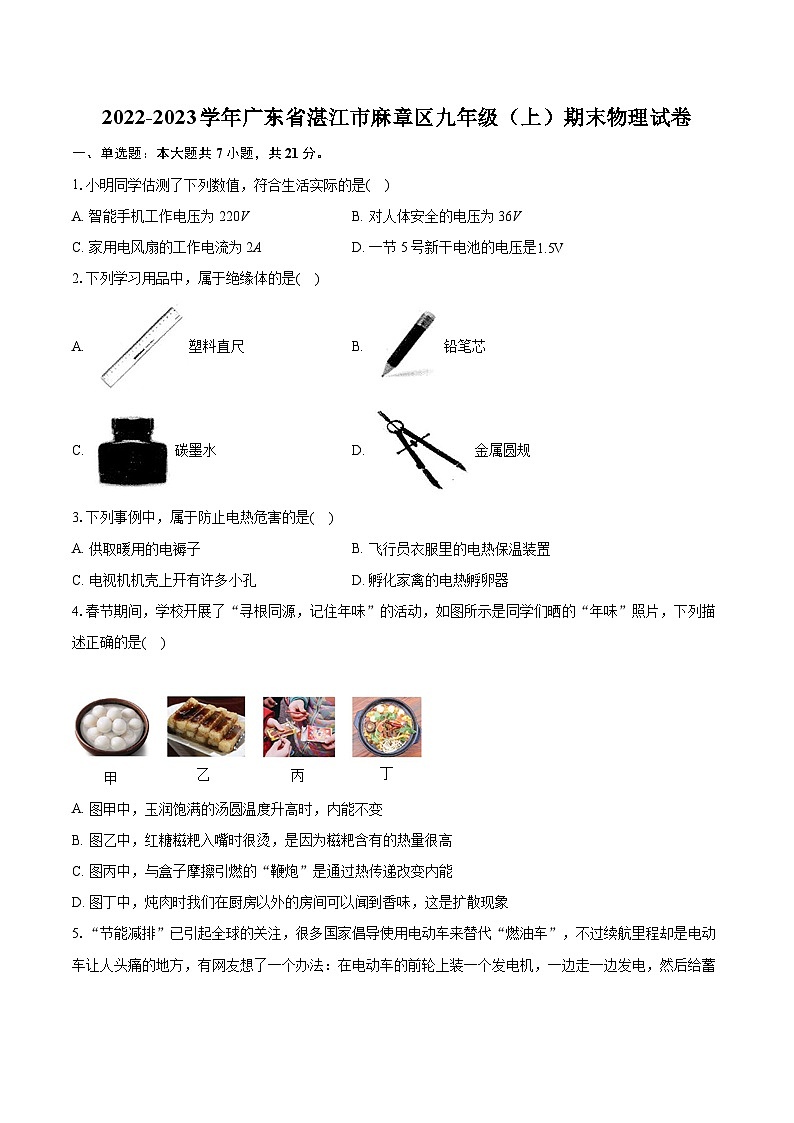

2022-2023学年广东省湛江市麻章区九年级（上）期末物理试卷（含详细答案解析）
展开
这是一份2022-2023学年广东省湛江市麻章区九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.小明同学估测了下列数值，符合生活实际的是( )
A. 智能手机工作电压为220VB. 对人体安全的电压为36V
C. 家用电风扇的工作电流为2AD. 一节5号新干电池的电压是1.5V
2.下列学习用品中，属于绝缘体的是( )
A. 塑料直尺B. 铅笔芯
C. 碳墨水D. 金属圆规
3.下列事例中，属于防止电热危害的是( )
A. 供取暖用的电褥子B. 飞行员衣服里的电热保温装置
C. 电视机机壳上开有许多小孔D. 孵化家禽的电热孵卵器
4.春节期间，学校开展了“寻根同源，记住年味”的活动，如图所示是同学们晒的“年味”照片，下列描述正确的是( )
A. 图甲中，玉润饱满的汤圆温度升高时，内能不变
B. 图乙中，红糖糍粑入嘴时很烫，是因为糍粑含有的热量很高
C. 图丙中，与盒子摩擦引燃的“鞭炮”是通过热传递改变内能
D. 图丁中，炖肉时我们在厨房以外的房间可以闻到香味，这是扩散现象
5.“节能减排”已引起全球的关注，很多国家倡导使用电动车来替代“燃油车”，不过续航里程却是电动车让人头痛的地方，有网友想了一个办法：在电动车的前轮上装一个发电机，一边走一边发电，然后给蓄电池充电，蓄电池再带动后轮的电动机转动，这样就可以无限行驶了。关于这位网友的想法，下列说法正确的是( )
A. 想法正确，因为发电机工作时能把机械能全部转化为电能，没有能量损失
B. 想法正确，因为给富电池充电时能把电能全部转化为化学能，没有能量损失
C. 想法正确，蓄电池带动电动机转动时，能把电能全部转化为机械能，没有能量损失
D. 想法不正确，因为该网友的想法不符合能量守恒定律

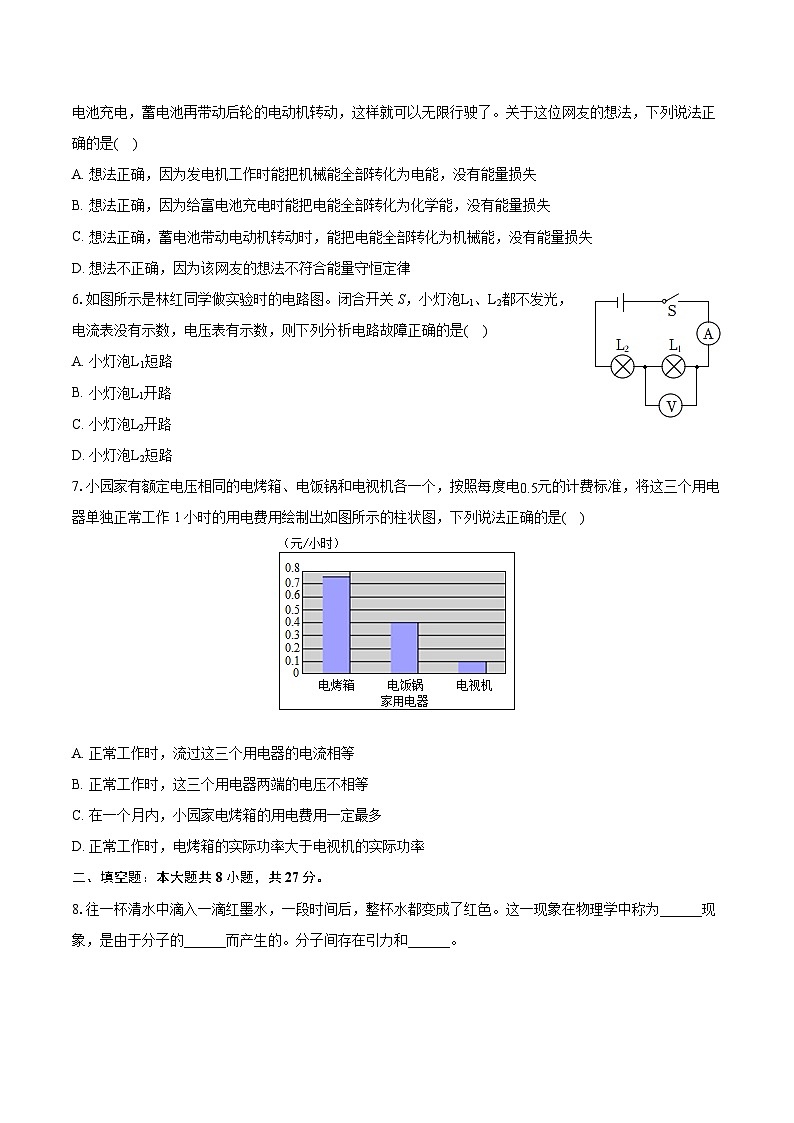

6.如图所示是林红同学做实验时的电路图。闭合开关S，小灯泡L1、L2都不发光，电流表没有示数，电压表有示数，则下列分析电路故障正确的是( )
A. 小灯泡L1短路
B. 小灯泡L1开路
C. 小灯泡L2开路
D. 小灯泡L2短路
7.小园家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器单独正常工作1小时的用电费用绘制出如图所示的柱状图，下列说法正确的是( )
A. 正常工作时，流过这三个用电器的电流相等
B. 正常工作时，这三个用电器两端的电压不相等
C. 在一个月内，小园家电烤箱的用电费用一定最多
D. 正常工作时，电烤箱的实际功率大于电视机的实际功率
二、填空题：本大题共8小题，共27分。
8.往一杯清水中滴入一滴红墨水，一段时间后，整杯水都变成了红色。这一现象在物理学中称为______现象，是由于分子的______而产生的。分子间存在引力和______。

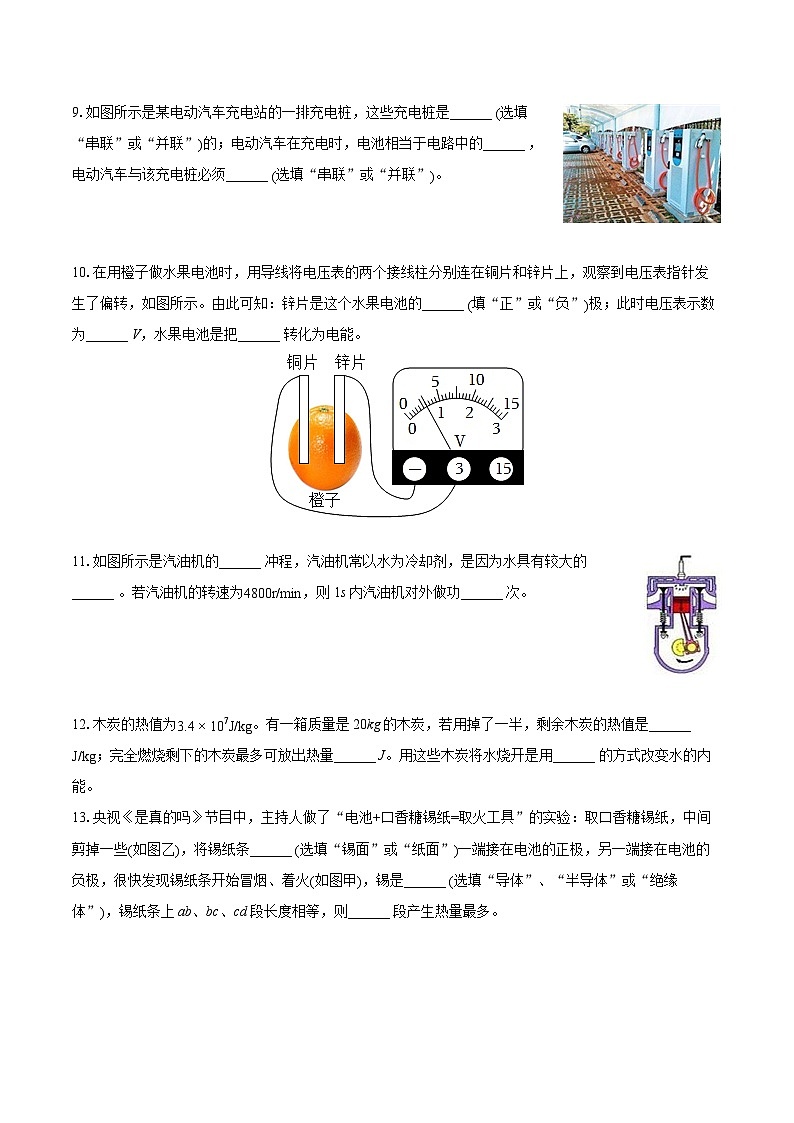

9.如图所示是某电动汽车充电站的一排充电桩，这些充电桩是______ (选填“串联”或“并联”)的；电动汽车在充电时，电池相当于电路中的______ ，电动汽车与该充电桩必须______ (选填“串联”或“并联”)。
10.在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图所示。由此可知：锌片是这个水果电池的______ (填“正”或“负”)极；此时电压表示数为______ V，水果电池是把______ 转化为电能。
11.如图所示是汽油机的______ 冲程，汽油机常以水为冷却剂，是因为水具有较大的______ 。若汽油机的转速为4800r/min，则1s内汽油机对外做功______ 次。
12.木炭的热值为3.4×107J/kg。有一箱质量是20kg的木炭，若用掉了一半，剩余木炭的热值是______ J/kg；完全燃烧剩下的木炭最多可放出热量______ J。用这些木炭将水烧开是用______ 的方式改变水的内能。
13.央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图乙)，将锡纸条______ (选填“锡面”或“纸面”)一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火(如图甲)，锡是______ (选填“导体”、“半导体”或“绝缘体”)，锡纸条上ab、bc、cd段长度相等，则______ 段产生热量最多。
14.如图是一种自动测定油箱内油面高度的装置，其中R0是定值电阻，R是滑动变阻器，油量表是由______ (选填“电流表”或“电压表”)改装而成。R0在电路中的作用是______ 。当油箱内所盛油量逐渐增多时，油量表示数______ (选填“增大”“减小”或“不变”)。
15.在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为6V，R1=30Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。请完成以下问题：
(1)挡板P由B端向A端滑动时，电流表示数______ ，电阻R1的功率______ (两空均选填“变大”、“变小”或“不变”)。
(2)当推动挡板P由B端到A端时，电压表示数是______ V。
(3)电阻丝R2的阻值是______ Ω。
(4)国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀，若小林进行测试时电压表示数为3V，通过计算可知小林的成绩是______ cm，______ (选填“已达”或“未达”)优秀等级。
三、作图题：本大题共3小题，共6分。
16.在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
17.根据图甲的电路图，请你用笔画线代替导线在图乙中连接实物电路。
18.根据实物图，在方框内画出相应电路图。
四、实验探究题：本大题共3小题，共21分。
19.小明用相同的酒精灯分别给水和某液体加热(如图甲)，以探究水和某液体的吸热能力。
(1)实验装置的安装顺序应该是______(选填“自下而上”或“自上而下”)。
(2)本实验用到天平这一测量工具，目的是控制水和某液体的______相同。除了天平和图中器材以外，还需要的测量工具是______。
(3)本实验通过______判断物质吸收热量的多少，通过______判断物质的吸热能力强弱。
(4)根据实验数据，小明作出了水和某液体的温度随加热时间变化的图象(如图乙)，由图象可知，某液体的温度比水的温度升高得______(选填“快”或“慢”)，这表明______(选填“某液体”或“水”)的吸热本领更强。
20.“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题。
(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择______ (填“相同”或“不同”)的小灯泡。
(2)在连接电路时，开关必须______ ，小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，造成这种现象的原因是______ 。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表的B连接点不动，只断开A连接点，并改接到C连接点上。小明用上面的方法______ (选填“能”或“不能”)测出L2两端的电压，原因______ 。
(4)排除故障后，小明用电压表分别测A与 B、A与C之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为UAB=______ V，UAC=______ V。
21.甲、乙两小组探究“电流与电压和电阻的关系”。实验室提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表各一个，开关一个，四个规格分别为5Ω、10Ω、15Ω、20Ω定值电阻，一只规格为“20Ω1A”滑动变阻器，导线若干。
(1)甲小组探究“电流与电压的关系”：
①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整。
②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电流表没有任何示数，电压表却有示数，那么造成这一现象的原因可能______(写出一条即可)。
③排除故障后进行实验得到的数据如下表，由此可得到的实验结论是______。
(2)乙小组探究“电流与电阻的关系”：
①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为2V，并记下相应的电流值。当R的电阻由5Ω更换为10Ω时，滑片应向______(填“左”或“右”)端移动直到电压表的示数为______ V，读出电流表的示数。
②若将R的电阻由5Ω更换为20Ω，利用已有器材______(选填“能”或“不能”)完成上述探究。
五、计算题：本大题共2小题，共13分。
22.天然气是当今家庭中普遍使用的一种能源，现用天然气来加热水。已知天然气的热值为4×107J/m3。[c水=4.2×103J/(kg⋅℃)]
(1)完全燃烧0.05m3天然气放出的热量是多少？
(2)如果这些热量的42%被水吸收，可使质量为5kg的水由20℃升高到多少℃？
23.如图所示的电路中，电源电压保持不变，R为定值电阻，灯L标有“6V 3W”的字样。闭合开关S，灯L正常发光，电流表的示数为0.3A，不计温度对灯电阻的影响。求：
(1)电源电压；
(2)电阻R的阻值；
(3)干路电流；
(4)10s内整个电路中电流做的功。
六、综合题：本大题共2小题，共12分。
24.雾霾天气的主要污染物是PM2.5，PM2.5是大气中直径小于等于2.5um的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。某大学的科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后：
(1)风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为______。颗粒物接触金属网C后会带上______电(选填“正”或“负”)。
(2)带电颗粒物很快又会离开金属网C，这是因为______。离开金属网C后，颗粒物很快又被带有正电荷的棉芯D牢牢粘住，这又是因为______。
(3)室外空气中的PM2.5主要来自矿物燃料燃烧的排放。PM2.5在空中做无规则运动______(选填“属于”或“不属于”)扩散现象；列举一个有效减小PM2.5在空气中浓度的做法______。
25.阅读短文，回答问题。
首次实现常温超导各种金属导体中，银的导电性能是最好的，但还是有电阻存在.在1911年，物理学家首次在低于−268.8℃的环境中发现汞的超导现象，即电流可以在超导材料中零电阻通过.这种超导效应一直是在超低温下才能观察到。在2020年10月14日，罗切斯特大学在《自然》发表其研究人员首次在高达15℃的温度下，观察到常温超导现象.但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强条件下实现的，这是和地心处压强相当的超高压条件。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
(1)超导材料达到一定条件时，其电阻就能降到______Ω，此时，若在正常工作的电路中，超导体两端电压为______ V。
(2)在低于−268.8℃的环境中的汞的内能______(选填“等于”或“大于”)零。
(3)罗切斯特大学创造的常温超导材料，存在的限制是所需______太高，无法在正常状态下实现。
(4)设想一下，如果“常温常压超导”进入工业化，为了节能，超导材料______(选填“可以”或“不可以”)用于制造电热水壶，原因是______。
答案和解析
1.【答案】D
【解析】解：A、智能手机工作电压约为3.7V，故A错误；
B、对人体安全的电压为不高于36V，故B错误；
C、家用电风扇的电功率约为60W，工作电流为0.3A，故C错误；
D、一节5号新干电池的电压是1.5V，故D正确。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】A
【解析】解：A、塑料直尺的材料是塑料，属于绝缘体，故A正确；
B、铅笔芯的材料是石墨，属于导体，故B错误；
C、碳墨水的材料是水溶液，属于导体，故C错误；
D、金属圆规的材料是金属，属于导体，故D错误。
故选：A。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
3.【答案】C
【解析】解：A、供取暖用的电褥子，是利用电热来工作的，故A不符合题意；
B、飞行员衣服里的电热保温装置，是利用电热来工作的，故B不符合题意；
C、电视机机壳上开有许多小孔，是为了散热，防止电热的危害，故C符合题意；
D、电热孵卵器孵小鸡，是利用电热来孵卵，故D不符合题意。
故选：C。
电热有有利的一面，也有有害的一面，解答本题关键是看电热为我们服务还是我们不需要电热而是把它及时散发掉。
用电器工作时如果温度过高，会造成危害，要考虑如何散热。电视、收音机外壳上的散热孔，电脑里的散热风扇，电动机外壳上的散热片，等等都是有效防止电热危害、及时散热的措施。
4.【答案】D
【解析】解：A、煮汤圆时，汤圆吸收热量，温度升高，内能增大，故A错误；
B、热量是一个过程量，不能说物体含有多少热量，故B错误；
C、鞭炮在爆炸的过程中，通过做功方式使燃气的内能转化为周围空气和纸屑的机械能，故C错误；
D、炖肉时我们在厨房以外的房间可以闻到香味，是香味分子在空气中发生扩散现象，故D正确。
故选：D。
(1)影响内能的因素：质量、温度、状态；物体吸收热量，内能增大；
(2)热量是在热传递的过程中内能改变的多少，是一个过程量；
(3)做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移；
(4)扩散是指不同物质相互接触时，彼此进入对方的现象。表明分子在不停地做无规则运动。
本题是一道热学综合题，主要考查了改变物体内能方法、热量和内能的区别、扩散等知识，难度不大。
5.【答案】D
【解析】解：电动车在前进时会消耗电能，电能转化为机械能；在电动车的前轮上装一个发电机一边走一边发电，一部分机械能会转化为电能；消耗的电能一部分转化为机械能，机械能的一部分转化为电能，所以消耗的电能要大于所发的电能，当蓄电池的电能消耗完毕后，电动车就不能前进了，所以这位网友的说法是错误的，违背了能量守恒定律，故ABC错误，D正确。
故选：D。
能量既不会凭空产生，也不会凭空消失，它只会从一种形式转化为另一种形式，或者从一个物体转移到其它物体，在转化和转移过程中能量的总量保持不变，所以都服从能量守恒定律。
此题考查了能量守恒定律，能源问题是当今社会的热点，需要引起注意。
6.【答案】B
【解析】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测电路中的电流；
闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有开路现象；电压表有示数，说明电压表两端能与电源两极连通，则灯泡L2是完好的，所以故障原因是灯泡L1开路。
故选：B。
由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有开路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障。
根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有开路故障；若电压表无示数，说明电压表被短路或与电源不能相通。本题是考查电路故障的典型题，难度一般。
7.【答案】D
【解析】解：AB.已知三个用电器的额定电压相等，则它们正常工作时的电压相等；
由柱状图可知，正常工作1小时，电烤箱的电费最多，电视机的电费最少，因电费的单价一定，所以电烤箱消耗的电能最多，其次是电饭锅，电视机消耗的电能最少；由W=UIt可知，流过这三个用电器的电流不相等，故AB错误；
C.因不知道一个月内用电器的实际工作时间，所以根据W=Pt无法判断消耗电能的多少，则无法比较一个月内电费的多少，故C错误；
D.三个用电器都正常工作1h，且电烤箱消耗的电能比电视机多，根据P=Wt可知正常工作时电烤箱的实际功率大于电视机的实际功率，故D正确。
故选：D。
(1)(2)用电器正常工作时的电压和额定电压相等；
由柱状图可知，正常工作1小时各用电器需要用电费用的关系，电费的单价一定，由此可知消耗电能的关系，根据W=UIt可知通过电流的关系；
(3)由W=Pt可知，用电器消耗电能的多少与用电器的电功率和工作时间有关；
(4)用电器正常工作时的功率与额定功率相同，根据P=Wt比较实际功率的大小。
本题考查了学生对额定电压和电功公式、电功率公式的理解与掌握，从图中获取有用的信息是关键。
8.【答案】扩散 无规则运动 斥力
【解析】解：往一杯清水中滴入一滴红墨水，一段时间后，整杯水都变成了红色，这种不同物质彼此进入对方的现象，称为扩散现象，是由分子的无规则运动产生的。
分子间存在引力和斥力。
故答案为：扩散；无规则运动；斥力。
不同物质彼此进入对方的现象，我们称为扩散现象，是由分子的无规则运动产生的；
分子间存在相互作用的引力和斥力。
本题主要考查对扩散现象和分子间相互作用力的应用，及扩散现象的本质。
9.【答案】并联 用电器 串联
【解析】解：并联电路各个用电器之间互不影响，图中一排的电动汽车充电桩之间互不影响，说明它们之间是并联的；
电动汽车的电池在充电时，消耗电能并转化成了电池中的化学能，故电池相当于电路中的用电器；
要给电动汽车充电，充电桩是电源，电动汽车必须与充电桩串联。
故答案为：并联；用电器；串联。
串联电路中，电流只有一条通路，各用电器之间相互影响，并联电路中，电流有多条通路，各用电器之间互不影响；电动汽车的电池在充电时消耗电能，且与充电桩串联。
本题主要考查了电路的组成以及串、并联电路的区分，属于基础题。
10.【答案】负 0.6化学能
【解析】解：(1)因为铜片与电压表的正接线柱相连、锌片与电压表的负接线柱相连，此时电压表指针正向偏转，因此铜片为橙子电池的正极，锌片是橙子电池的负极；
电压表使用的0∼3V量程，分度值为0.1V，示数为0.6V；
(2)水果电池供电时，将化学能转化为电能。
故答案为：负；0.6；化学能。
(1)根据电压表的正确使用方法确定电源的正负极；电压表读数时，先确定使用的量程、对应的分度值，再根据指针位置读数；
(2)水果电池供电时，将化学能转化为电能。
本题考查了电压表的使用方法、电压表的读数、水果电池的能量转化，属于基础题目。
11.【答案】做功 比热容 40
【解析】解：由图可知，汽油机的进气门和排气门都关闭，火花塞点火，活塞向下运动，汽油机正处于做功冲程；
汽油机常以水为冷却剂，是因为水具有较大的较大，相同质量的水和其它物质相比，升高相同的温度，吸收的热量多，冷却效果好；
汽油机的转速为4800r/min=80r/s，即汽油机的飞轮每秒转80圈，
由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以1s内汽油机对外做功40次。
故答案为：做功；比热容；40。
(1)根据汽油机进气门、排气门的打开和关闭情况，活塞的运动方向判断汽油机的冲程；
(2)水的比热容较大，相同质量的水和其它物质相比，升高相同的温度，吸收的热量多；
(3)汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次。
本题考查汽油机冲程的判断、对比热容概念的理解以及热机的有关计算，是一道热学综合题。
12.【答案】3.4×107 3.4×108 热传递
【解析】解：热值是燃料的特性，不随质量改变而改变，因此用掉一半，剩下木炭的热值仍然是3.4×107J/kg；
用掉一半，质量变为10kg，半箱木炭燃烧最多放出热量：
Q=qm=3.4×107J/kg×10kg=3.4×108J，
用木炭烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能。
故答案为：3.4×107；3.4×108；热传递。
热值是燃料的一种特性，其大小与燃料的种类有关，而与质量大小、燃烧程度无关，根据燃料燃烧放出热量公式Q=mq可计算木炭完全燃烧放出的热量。改变物体内能的方式有两种：做功和热传递。
本题考查学生对热值的理解和燃料完全燃烧放出热量公式的运用，属于基础知识的考查。
13.【答案】锡面 ab ab
【解析】解：锡是金属，容易导电，是导体，所以要将锡纸条锡面一端接在电池的正极，另一端接在电池的负极；
由图乙可知，锡纸条上相同长度的ab段、bc段和cd段，ab段横截面积较小，在材料和长度相同时，横截面积越小、电阻越大，所以ab段的电阻大于bc段、cd段的电阻，
这三段锡纸条串联，通过的电流相等、通电时间也相同，ab段的电阻最大，由焦耳定律Q=I2Rt可知，电流通过ab段产生的热量最多。
故答案为：锡面；导体；ab。
(1)金属容易导电，是导体；
(2)导体电阻的大小跟导体的长度、横截面积、材料、温度有关；
(3)根据串联电路的特点和焦耳定律Q=I2Rt分析产生热量的多少。
本题考查了导体的概念、导体电阻大小的影响因素以及焦耳定律的应用，难度不大。
14.【答案】电流表 保护电路 增大
【解析】解：由电路图可知，R和R0串联。油量表串联在电路中，是由电流表改装而成。
闭合开关，当油箱内所盛油量逐渐增多时，滑动变阻器接入电路的电阻变小，串联电路总电阻等于各分电阻之和，所以电路总电阻变小，由欧姆定律可知通过电路的电流变大，则油量表示数增大；
当油箱内所盛油量最多时，滑动变阻器接入电路的电阻为0，为了防止电路短路，在电路中串联一个定值电阻，即定值电阻在电路中的作用是保护电路。
故答案为：电流表；保护电路；增大。
由电路图可知，R和R0是串联的，油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流的变化；定值电阻在电路中的作用是保护电路。
本题考查了电表的正确使用、串联电路的特点、欧姆定律的应用等，分析好油量变化时R的阻值变化是关键。
15.【答案】不变 不变 4.59020已达
【解析】解：(1)由乙图可知，R1和R2串联，电流表测通过电路的电流，电压表测P点右侧电阻两端的电压，滑片P移动时，连入电路的电阻不变，电源电压不变，根据欧姆定律可知通过电路的电流不变，所以电流表的示数不变；
根据P=UI=I2R可知电阻R1的功率不变；
(2)挡板P在A端时，电流表的示数为0.05A，电阻R1两端的电压U1=IR1=0.05A×30Ω=1.5V，
串联电路总电压等于各部分电压之和，此时电压表示数为U2=U−U1=6V−1.5V=4.5V；
(3)电路中的总电阻为R=UI=6V0.05A=120Ω，
串联电路总电阻等于各部分电阻之和，则电阻丝R2的阻值R2=R−R1=120Ω−30Ω=90Ω；
(4)小林进行测试时电压表示数为3V，此时电压表所并联的电阻丝的阻值R2′=U2′I=3V0.05A=60Ω，
已知挡板P在A端时，坐位体前屈成绩为30cm，挡板P在B端时，坐位体前屈成绩为0，
故小林的成绩为60Ω90Ω×30cm=20cm>17.8cm，成绩已达优秀等级。
故答案为：(1)不变；不变；(2)4.5；(3)90；(4)20；已达。
(1)由乙图可知，R1和R2串联，电流表测通过电路的电流，电压表测P点右侧电阻两端的电压，滑片P移动时，连入电路的电阻不变，电源电压不变，根据欧姆定律判断电流的变化；
(2)知道挡板P在A端时的电流和R1的电阻，根据U=IR计算R1两端的电压，根据串联电路电压的规律计算R2两端的电压，即为挡板P到A端时的电压表的示数；
(3)知道电源电压和挡板P在A端时的电流，根据欧姆定律计算总电阻，知道R1的阻值，根据串联电路电阻的特点计算R2的电阻；
(4)知道小林进行测试时电压表示数和电流，根据欧姆定律计算电压表测量部分的电阻，电阻和长度成正比，进一步计算小林的成绩。
本题主要考查了欧姆定律的应用，能够根据电路图正确的判断电路的连接方式，是解答本题的关键。
16.【答案】解：题目要求，开关S闭合时，电路连接正确。
若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：
。
【解析】电流表是串联使用的，电压表是并联使用的。由于两个电灯都要发光，据此填入电表；
本题考查了电流表和电压表在电路中的作用，属于中档题。
17.【答案】解：由电路图可知，该电路为并联电路；开关S1在干路上控制整个电路，S2只控制L2，根据电路图连接实物图如下所示：
【解析】根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串联电路元件最多的电路，再将相应并联的部分接入电路即可。
本题考查了实物电路图的连接，连接电路图时，可先连接干路，再连接支路，也可以先连接元件较多的支路，再并联其他支路。
18.【答案】解：由实物图知：闭合开关，电流从电源正极出发，依次经过开关、第一只灯泡、第二只灯泡回到负极。所以两只灯泡串联。电路图如图所示：
。
【解析】由实物电路图画电路图时，可以根据电流流向法，从电源的正极出发依次画出各电路元件回到负极。
本题考查了根据实物画出电路图，属于基本技能的考查。会正确判断电路的连接方式以及开关或仪表的位置是解决此类问题的关键。
19.【答案】自下而上 质量 秒表 加热时间长短 加热相同的时间，比较升高的温度 快 水
【解析】解：(1)用酒精灯加热时，要使用外焰加热，同时温度计的玻璃泡要全部浸在液体中且不能碰到烧杯底或壁，所以器材的组装顺序应自下而上；
(2)本题探究不同物质吸热能力，依据控制变量法，要控制两种液体的质量相等，即需要用天平测质量，测量加热时间的工具停表；实验中需要控制水和煤油的质量相同；
(3)根据转换法可知，本实验通过加热时间判断物质吸收热量的多少，通过加热相同的时间，比较升高的温度判断物质的吸热能力强弱。
(4)由图象可知，某液体的温度比水的温度升高得快，这表明水的吸热本领更强。
故答案为：(1)自下而上；(2)质量；钟表；(3)加热时间长短；加热相同的时间，比较升高的温度；(4)快；水。
(1)实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
(2)探究不同物质吸热能力时，要控制两种液体的质量相等，需要用天平测质量，测量加热时间的工具停表；
(3)(4)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
20.【答案】不同 断开 电压表没有调零 不能 电压表的正负接线柱接反了 2.85
【解析】解：(1)为了使探究得出的结论具有普遍意义，应该选择不同规格的小灯泡进行实验；
(2)在连接电路时，为保护电路，开关必须断开。小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是使用前未调零；
(3)测L1的电压时，与B相连的为电压表的正接线柱，与A相连的为电压表的负接线柱，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表的正负接线柱接反，所以不能测出L2两端的电压。
(4)AC间的电压是电源电压，AB间的电压是L1的电压，根据串联电路的电压特点得出电压大小关系，根据图中测量值大的偏转角度小，所以测量AB之间电压所用的电压表的量程是0∼3V，读数为2.8V，测量AC之间的电压所用的电压表的量程是0∼15V，读数为5V。
故答案为：(1)不同；(2)断开；电压表没有调零；(3)不能；电压表的正负接线柱接反了；(4)2.8；5。
(1)为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
(2)在闭合开关前，开关应该断开；在使用电流表或电压表之前，要注意指针调零；
(3)用电压表测电压时，电流要从电压表正接线柱流入，从负接线柱流出，否则指针反向偏转；
(4)AC间的电压是电源电压，AB间的电压是L1的电压，根据串联电路的电压特点得出电压大小关系，根据图中测量值大的偏转角度小，所以测量AB之间电压所用的电压表的量程是0−3V，测量AC之间的电压所用的电压表的量程是0∼15V，据此读数。
本题考查学生对于“探究串联电路的电压关系”实验的理解和掌握，熟知实验的原理与操作中的注意问题是解答的关键。
21.【答案】定值电阻断路 电阻一定时，导体中的电流跟导体两端的电压成正比 左 2 不能
【解析】解：(1)①在探究“电流与电压的关系”实验中，电压表应并联在电阻两端，变阻器上下各选一个接线柱串联接入电路中，根据图甲可知滑动变阻器的最大阻值端在最左端，由此可知滑动变阻器左下接线柱接入电路，如图所示：
；
②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即造成这一现象的原因可能是定值电阻断路；
③由表中数据，电压为原来的几倍，通过的电流也为原来的几倍，即电阻一定时，导体中的电流跟导体两端的电压成正比；
(2)①根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中，要保持定值电阻两端电压一定(或保持电压表示数不变)，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动直到电压表的示数为2V；
②由于电阻两端的电压2V，根据串联电路电压的规律，变阻器分得的电压：U滑=U−UV=4.5V−2V=2.5V，则滑动变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=1.25×20Ω=25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，而本题中只有一只规格为“20Ω1A”滑动变阻器，所以不能利用已有器材完成上述探究。
故答案为：(1)①见解答；②定值电阻断路；③电阻一定时，导体中的电流跟导体两端的电压成正比；(2)①左；2；②不能。
(1)①根据图甲的电路图用将图乙中的实物电路连接完整，电压表并联在电阻两端，变阻器上下各选一个接线柱串联接入电路中，根据图甲可知滑动变阻器的最大阻值端在最左端，由此可知滑动变阻器左下接线柱接入电路；
②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
③分析表中数据得出结论；
(2)①根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
②探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入20Ω电阻时变阻器连入电路中的电阻，判断利用已有器材能否完成上述探究。
本题探究“电流与电压和电阻的关系”，考查电路的连接、故障分析、数据分析、归纳法和控制变量法的运用、操作过程以及对器材的要求，综合性较强。
22.【答案】解：(1)天然气完全燃烧放出的热量：Q放=Vq=0.05m3×4×107J/m3=2×106J；
(2)水吸收的热量Q吸=42%×Q放=42%×2×106J=8.4×105J，
由Q吸=cmΔt得水升高的温度：
Δt=Q吸c水m=8.4×105J4.2×103J/(kg⋅℃)×5kg=40℃，
末温t=t0+Δt=20℃+40℃=60℃。
答：(1)完全燃烧0.05m3天然气放出的热量是2×106J；
(2)如果这些热量的42%被水吸收，可使质量为5kg的水由20℃升高到60℃。
【解析】(1)利用Q放=Vq求出天然气完全燃烧放出的热量；
(2)这些热量的42%被水吸收，即水吸收的热量Q吸=42%×Q放，知道水的比热容、质量，利用吸热公式Q吸=cmΔt求水升高的温度，知道初温可求末温。
本题考查了吸热公式、燃料完全燃烧放热公式的应用，属于基础题目。
23.【答案】解：(1)由图可知，灯L与定值电阻R并联，电流表测通过R的电流，闭合开关S，灯L正常发光，
由并联电路电压特点可知，电源电压U=UL=6V；
(2)闭合开关S，灯L正常发光，电流表的示数为0.3A，即通过R的电流IR=0.3A，
由I=UR可知，R=UIR=6V0.3A=20Ω；
(3)通过灯L的电流为：IL=PLUL=3W6V=0.5A，
则干路电流为：I=IR+IL=0.3A+0.5A=0.8A；
(4)10s内整个电路中电流做功为：W=UIt=6V×0.8A×10s=48J。
答：(1)电源电压为6V；
(2)电阻R的阻值为20Ω；
(3)干路电流为0.8A；
(4)10s内整个电路中电流做的功为48J。
【解析】(1)由图可知，灯L与定值电阻R并联，电流表测通过R的电流，闭合开关S，灯L正常发光，根据并联电路电压特点可求出电源电压；
(2)根据I=UR可求出电阻R的阻值；
(3)根据P=UI可求出灯正常发光的电流，再根据并联电路中电流的特点可求出干路中的电流；
(4)根据W=UIt可求出10s内整个电路中电流做的功。
由灯泡铭牌找出灯泡的额定电压与额定功率是正确解题的前提，熟练掌握电功公式、欧姆定律是正确解题的关键。
24.【答案】带电体具有吸引轻小物体的性质 负 同种电荷相互排斥 异种电荷相互吸引 不属于 减少汽车尾气排放
【解析】解：(1)风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为带电体具有吸引轻小物体的性质；不带电的颗粒与带负电的金属网接触后，金属网的部分负电荷转移给颗粒物，颗粒带上负电；
(2)由于同种电荷相互排斥，使颗粒离开金属网；由于异种电荷互相吸引，带负电的颗粒物又会被带有正电荷的棉芯D牢牢吸引；
(3)PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
为有效减小PM2.5在空气中浓度，可减少汽车尾气排放，严厉查处焚烧垃圾、秸秆等。
故答案为：(1)带电体具有吸引轻小物体的性质；负；(2)同种电荷相互排斥；异种电荷相互吸引；(3)不属于；减少汽车尾气排放。
(1)带电体具有吸引轻小物体的性质；
(2)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(3)物理学中把一个物体相对于另一个物体位置的改变称为机械运动。分子在不停地做无规则运动，并且温度越高扩散越快，分子的这种运动又叫做分子热运动。
有效减小PM2.5在空气中浓度的做法：①加大产业结构调整，加快淘汰落后产能；②加强建筑工地、道路扬尘控制；③发展城市公共轨道交通和快速交通；④严厉查处焚烧垃圾、秸秆，减少汽车尾气排放。以上都可降低可吸入颗粒物的排放。
此题考查知识面广，是一道综合题；运用带电体的性质、电荷间的作用规律等知识，可以做出解答。
25.【答案】0 0 大于 压强 不可以 根据Q=I2Rt，超导材料电阻为零，电流通过超导材料无法产生电热
【解析】解：(1)由题意可知，某些物质在很低的温度时，电阻就变成了0，这就是超导现象，根据U=IR可知，电阻为0，其两端的电压也为0，；
(2)在低于−268.8℃的环境中的汞的分子仍然在不停地做无规则运动，所以具有内能；
(3)由材料内容可知，常温下超导现象，是在2670亿帕的压强条件下实现的，这是和地心处压强相当的超高压条件，故无法在正常状态下实现；
(4)根据Q=I2Rt可知，超导材料电阻为零，电流通过超导材料无法产生电热，而电热水壶利用的是电流的热效应工作的，故超导材料不能用于制造电热水壶。
故答案为：(1)0；0；(2)大于；(3)压强；(4)不可以；根据Q=I2Rt，超导材料电阻为零，电流通过超导材料无法产生电热。
(1)某些物质在很低的温度时，电阻就变成了0，这就是超导现象；
(2)一切物体在任何情况下都有内能；
(3)常温下超导现象，是在2670亿帕的压强条件下实现的，据此分析解答；
(4)电热水壶利用的是电流的热效应，根据焦耳定律分析当电阻为0时，电热水壶的发热情况。
本题考查超导材料的特点和应用、内能的影响因素、焦耳定律的应用，注意从材料中获取相关信息。电压U/V
1.0
1.5
3.0
电流I/A
0.2
0.3
0.6
1.小明同学估测了下列数值，符合生活实际的是( )
A. 智能手机工作电压为220VB. 对人体安全的电压为36V
C. 家用电风扇的工作电流为2AD. 一节5号新干电池的电压是1.5V
2.下列学习用品中，属于绝缘体的是( )
A. 塑料直尺B. 铅笔芯
C. 碳墨水D. 金属圆规
3.下列事例中，属于防止电热危害的是( )
A. 供取暖用的电褥子B. 飞行员衣服里的电热保温装置
C. 电视机机壳上开有许多小孔D. 孵化家禽的电热孵卵器
4.春节期间，学校开展了“寻根同源，记住年味”的活动，如图所示是同学们晒的“年味”照片，下列描述正确的是( )
A. 图甲中，玉润饱满的汤圆温度升高时，内能不变
B. 图乙中，红糖糍粑入嘴时很烫，是因为糍粑含有的热量很高
C. 图丙中，与盒子摩擦引燃的“鞭炮”是通过热传递改变内能
D. 图丁中，炖肉时我们在厨房以外的房间可以闻到香味，这是扩散现象
5.“节能减排”已引起全球的关注，很多国家倡导使用电动车来替代“燃油车”，不过续航里程却是电动车让人头痛的地方，有网友想了一个办法：在电动车的前轮上装一个发电机，一边走一边发电，然后给蓄电池充电，蓄电池再带动后轮的电动机转动，这样就可以无限行驶了。关于这位网友的想法，下列说法正确的是( )
A. 想法正确，因为发电机工作时能把机械能全部转化为电能，没有能量损失
B. 想法正确，因为给富电池充电时能把电能全部转化为化学能，没有能量损失
C. 想法正确，蓄电池带动电动机转动时，能把电能全部转化为机械能，没有能量损失
D. 想法不正确，因为该网友的想法不符合能量守恒定律
6.如图所示是林红同学做实验时的电路图。闭合开关S，小灯泡L1、L2都不发光，电流表没有示数，电压表有示数，则下列分析电路故障正确的是( )
A. 小灯泡L1短路
B. 小灯泡L1开路
C. 小灯泡L2开路
D. 小灯泡L2短路
7.小园家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器单独正常工作1小时的用电费用绘制出如图所示的柱状图，下列说法正确的是( )
A. 正常工作时，流过这三个用电器的电流相等
B. 正常工作时，这三个用电器两端的电压不相等
C. 在一个月内，小园家电烤箱的用电费用一定最多
D. 正常工作时，电烤箱的实际功率大于电视机的实际功率
二、填空题：本大题共8小题，共27分。
8.往一杯清水中滴入一滴红墨水，一段时间后，整杯水都变成了红色。这一现象在物理学中称为______现象，是由于分子的______而产生的。分子间存在引力和______。
9.如图所示是某电动汽车充电站的一排充电桩，这些充电桩是______ (选填“串联”或“并联”)的；电动汽车在充电时，电池相当于电路中的______ ，电动汽车与该充电桩必须______ (选填“串联”或“并联”)。
10.在用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图所示。由此可知：锌片是这个水果电池的______ (填“正”或“负”)极；此时电压表示数为______ V，水果电池是把______ 转化为电能。
11.如图所示是汽油机的______ 冲程，汽油机常以水为冷却剂，是因为水具有较大的______ 。若汽油机的转速为4800r/min，则1s内汽油机对外做功______ 次。
12.木炭的热值为3.4×107J/kg。有一箱质量是20kg的木炭，若用掉了一半，剩余木炭的热值是______ J/kg；完全燃烧剩下的木炭最多可放出热量______ J。用这些木炭将水烧开是用______ 的方式改变水的内能。
13.央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图乙)，将锡纸条______ (选填“锡面”或“纸面”)一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火(如图甲)，锡是______ (选填“导体”、“半导体”或“绝缘体”)，锡纸条上ab、bc、cd段长度相等，则______ 段产生热量最多。
14.如图是一种自动测定油箱内油面高度的装置，其中R0是定值电阻，R是滑动变阻器，油量表是由______ (选填“电流表”或“电压表”)改装而成。R0在电路中的作用是______ 。当油箱内所盛油量逐渐增多时，油量表示数______ (选填“增大”“减小”或“不变”)。
15.在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为6V，R1=30Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。请完成以下问题：
(1)挡板P由B端向A端滑动时，电流表示数______ ，电阻R1的功率______ (两空均选填“变大”、“变小”或“不变”)。
(2)当推动挡板P由B端到A端时，电压表示数是______ V。
(3)电阻丝R2的阻值是______ Ω。
(4)国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀，若小林进行测试时电压表示数为3V，通过计算可知小林的成绩是______ cm，______ (选填“已达”或“未达”)优秀等级。
三、作图题：本大题共3小题，共6分。
16.在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
17.根据图甲的电路图，请你用笔画线代替导线在图乙中连接实物电路。
18.根据实物图，在方框内画出相应电路图。
四、实验探究题：本大题共3小题，共21分。
19.小明用相同的酒精灯分别给水和某液体加热(如图甲)，以探究水和某液体的吸热能力。
(1)实验装置的安装顺序应该是______(选填“自下而上”或“自上而下”)。
(2)本实验用到天平这一测量工具，目的是控制水和某液体的______相同。除了天平和图中器材以外，还需要的测量工具是______。
(3)本实验通过______判断物质吸收热量的多少，通过______判断物质的吸热能力强弱。
(4)根据实验数据，小明作出了水和某液体的温度随加热时间变化的图象(如图乙)，由图象可知，某液体的温度比水的温度升高得______(选填“快”或“慢”)，这表明______(选填“某液体”或“水”)的吸热本领更强。
20.“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题。
(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择______ (填“相同”或“不同”)的小灯泡。
(2)在连接电路时，开关必须______ ，小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，造成这种现象的原因是______ 。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表的B连接点不动，只断开A连接点，并改接到C连接点上。小明用上面的方法______ (选填“能”或“不能”)测出L2两端的电压，原因______ 。
(4)排除故障后，小明用电压表分别测A与 B、A与C之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为UAB=______ V，UAC=______ V。
21.甲、乙两小组探究“电流与电压和电阻的关系”。实验室提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表各一个，开关一个，四个规格分别为5Ω、10Ω、15Ω、20Ω定值电阻，一只规格为“20Ω1A”滑动变阻器，导线若干。
(1)甲小组探究“电流与电压的关系”：
①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整。
②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电流表没有任何示数，电压表却有示数，那么造成这一现象的原因可能______(写出一条即可)。
③排除故障后进行实验得到的数据如下表，由此可得到的实验结论是______。
(2)乙小组探究“电流与电阻的关系”：
①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为2V，并记下相应的电流值。当R的电阻由5Ω更换为10Ω时，滑片应向______(填“左”或“右”)端移动直到电压表的示数为______ V，读出电流表的示数。
②若将R的电阻由5Ω更换为20Ω，利用已有器材______(选填“能”或“不能”)完成上述探究。
五、计算题：本大题共2小题，共13分。
22.天然气是当今家庭中普遍使用的一种能源，现用天然气来加热水。已知天然气的热值为4×107J/m3。[c水=4.2×103J/(kg⋅℃)]
(1)完全燃烧0.05m3天然气放出的热量是多少？
(2)如果这些热量的42%被水吸收，可使质量为5kg的水由20℃升高到多少℃？
23.如图所示的电路中，电源电压保持不变，R为定值电阻，灯L标有“6V 3W”的字样。闭合开关S，灯L正常发光，电流表的示数为0.3A，不计温度对灯电阻的影响。求：
(1)电源电压；
(2)电阻R的阻值；
(3)干路电流；
(4)10s内整个电路中电流做的功。
六、综合题：本大题共2小题，共12分。
24.雾霾天气的主要污染物是PM2.5，PM2.5是大气中直径小于等于2.5um的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。某大学的科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后：
(1)风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为______。颗粒物接触金属网C后会带上______电(选填“正”或“负”)。
(2)带电颗粒物很快又会离开金属网C，这是因为______。离开金属网C后，颗粒物很快又被带有正电荷的棉芯D牢牢粘住，这又是因为______。
(3)室外空气中的PM2.5主要来自矿物燃料燃烧的排放。PM2.5在空中做无规则运动______(选填“属于”或“不属于”)扩散现象；列举一个有效减小PM2.5在空气中浓度的做法______。
25.阅读短文，回答问题。
首次实现常温超导各种金属导体中，银的导电性能是最好的，但还是有电阻存在.在1911年，物理学家首次在低于−268.8℃的环境中发现汞的超导现象，即电流可以在超导材料中零电阻通过.这种超导效应一直是在超低温下才能观察到。在2020年10月14日，罗切斯特大学在《自然》发表其研究人员首次在高达15℃的温度下，观察到常温超导现象.但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强条件下实现的，这是和地心处压强相当的超高压条件。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
(1)超导材料达到一定条件时，其电阻就能降到______Ω，此时，若在正常工作的电路中，超导体两端电压为______ V。
(2)在低于−268.8℃的环境中的汞的内能______(选填“等于”或“大于”)零。
(3)罗切斯特大学创造的常温超导材料，存在的限制是所需______太高，无法在正常状态下实现。
(4)设想一下，如果“常温常压超导”进入工业化，为了节能，超导材料______(选填“可以”或“不可以”)用于制造电热水壶，原因是______。
答案和解析
1.【答案】D
【解析】解：A、智能手机工作电压约为3.7V，故A错误；
B、对人体安全的电压为不高于36V，故B错误；
C、家用电风扇的电功率约为60W，工作电流为0.3A，故C错误；
D、一节5号新干电池的电压是1.5V，故D正确。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】A
【解析】解：A、塑料直尺的材料是塑料，属于绝缘体，故A正确；
B、铅笔芯的材料是石墨，属于导体，故B错误；
C、碳墨水的材料是水溶液，属于导体，故C错误；
D、金属圆规的材料是金属，属于导体，故D错误。
故选：A。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
3.【答案】C
【解析】解：A、供取暖用的电褥子，是利用电热来工作的，故A不符合题意；
B、飞行员衣服里的电热保温装置，是利用电热来工作的，故B不符合题意；
C、电视机机壳上开有许多小孔，是为了散热，防止电热的危害，故C符合题意；
D、电热孵卵器孵小鸡，是利用电热来孵卵，故D不符合题意。
故选：C。
电热有有利的一面，也有有害的一面，解答本题关键是看电热为我们服务还是我们不需要电热而是把它及时散发掉。
用电器工作时如果温度过高，会造成危害，要考虑如何散热。电视、收音机外壳上的散热孔，电脑里的散热风扇，电动机外壳上的散热片，等等都是有效防止电热危害、及时散热的措施。
4.【答案】D
【解析】解：A、煮汤圆时，汤圆吸收热量，温度升高，内能增大，故A错误；
B、热量是一个过程量，不能说物体含有多少热量，故B错误；
C、鞭炮在爆炸的过程中，通过做功方式使燃气的内能转化为周围空气和纸屑的机械能，故C错误；
D、炖肉时我们在厨房以外的房间可以闻到香味，是香味分子在空气中发生扩散现象，故D正确。
故选：D。
(1)影响内能的因素：质量、温度、状态；物体吸收热量，内能增大；
(2)热量是在热传递的过程中内能改变的多少，是一个过程量；
(3)做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移；
(4)扩散是指不同物质相互接触时，彼此进入对方的现象。表明分子在不停地做无规则运动。
本题是一道热学综合题，主要考查了改变物体内能方法、热量和内能的区别、扩散等知识，难度不大。
5.【答案】D
【解析】解：电动车在前进时会消耗电能，电能转化为机械能；在电动车的前轮上装一个发电机一边走一边发电，一部分机械能会转化为电能；消耗的电能一部分转化为机械能，机械能的一部分转化为电能，所以消耗的电能要大于所发的电能，当蓄电池的电能消耗完毕后，电动车就不能前进了，所以这位网友的说法是错误的，违背了能量守恒定律，故ABC错误，D正确。
故选：D。
能量既不会凭空产生，也不会凭空消失，它只会从一种形式转化为另一种形式，或者从一个物体转移到其它物体，在转化和转移过程中能量的总量保持不变，所以都服从能量守恒定律。
此题考查了能量守恒定律，能源问题是当今社会的热点，需要引起注意。
6.【答案】B
【解析】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测电路中的电流；
闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有开路现象；电压表有示数，说明电压表两端能与电源两极连通，则灯泡L2是完好的，所以故障原因是灯泡L1开路。
故选：B。
由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有开路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障。
根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有开路故障；若电压表无示数，说明电压表被短路或与电源不能相通。本题是考查电路故障的典型题，难度一般。
7.【答案】D
【解析】解：AB.已知三个用电器的额定电压相等，则它们正常工作时的电压相等；
由柱状图可知，正常工作1小时，电烤箱的电费最多，电视机的电费最少，因电费的单价一定，所以电烤箱消耗的电能最多，其次是电饭锅，电视机消耗的电能最少；由W=UIt可知，流过这三个用电器的电流不相等，故AB错误；
C.因不知道一个月内用电器的实际工作时间，所以根据W=Pt无法判断消耗电能的多少，则无法比较一个月内电费的多少，故C错误；
D.三个用电器都正常工作1h，且电烤箱消耗的电能比电视机多，根据P=Wt可知正常工作时电烤箱的实际功率大于电视机的实际功率，故D正确。
故选：D。
(1)(2)用电器正常工作时的电压和额定电压相等；
由柱状图可知，正常工作1小时各用电器需要用电费用的关系，电费的单价一定，由此可知消耗电能的关系，根据W=UIt可知通过电流的关系；
(3)由W=Pt可知，用电器消耗电能的多少与用电器的电功率和工作时间有关；
(4)用电器正常工作时的功率与额定功率相同，根据P=Wt比较实际功率的大小。
本题考查了学生对额定电压和电功公式、电功率公式的理解与掌握，从图中获取有用的信息是关键。
8.【答案】扩散 无规则运动 斥力
【解析】解：往一杯清水中滴入一滴红墨水，一段时间后，整杯水都变成了红色，这种不同物质彼此进入对方的现象，称为扩散现象，是由分子的无规则运动产生的。
分子间存在引力和斥力。
故答案为：扩散；无规则运动；斥力。
不同物质彼此进入对方的现象，我们称为扩散现象，是由分子的无规则运动产生的；
分子间存在相互作用的引力和斥力。
本题主要考查对扩散现象和分子间相互作用力的应用，及扩散现象的本质。
9.【答案】并联 用电器 串联
【解析】解：并联电路各个用电器之间互不影响，图中一排的电动汽车充电桩之间互不影响，说明它们之间是并联的；
电动汽车的电池在充电时，消耗电能并转化成了电池中的化学能，故电池相当于电路中的用电器；
要给电动汽车充电，充电桩是电源，电动汽车必须与充电桩串联。
故答案为：并联；用电器；串联。
串联电路中，电流只有一条通路，各用电器之间相互影响，并联电路中，电流有多条通路，各用电器之间互不影响；电动汽车的电池在充电时消耗电能，且与充电桩串联。
本题主要考查了电路的组成以及串、并联电路的区分，属于基础题。
10.【答案】负 0.6化学能
【解析】解：(1)因为铜片与电压表的正接线柱相连、锌片与电压表的负接线柱相连，此时电压表指针正向偏转，因此铜片为橙子电池的正极，锌片是橙子电池的负极；
电压表使用的0∼3V量程，分度值为0.1V，示数为0.6V；
(2)水果电池供电时，将化学能转化为电能。
故答案为：负；0.6；化学能。
(1)根据电压表的正确使用方法确定电源的正负极；电压表读数时，先确定使用的量程、对应的分度值，再根据指针位置读数；
(2)水果电池供电时，将化学能转化为电能。
本题考查了电压表的使用方法、电压表的读数、水果电池的能量转化，属于基础题目。
11.【答案】做功 比热容 40
【解析】解：由图可知，汽油机的进气门和排气门都关闭，火花塞点火，活塞向下运动，汽油机正处于做功冲程；
汽油机常以水为冷却剂，是因为水具有较大的较大，相同质量的水和其它物质相比，升高相同的温度，吸收的热量多，冷却效果好；
汽油机的转速为4800r/min=80r/s，即汽油机的飞轮每秒转80圈，
由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以1s内汽油机对外做功40次。
故答案为：做功；比热容；40。
(1)根据汽油机进气门、排气门的打开和关闭情况，活塞的运动方向判断汽油机的冲程；
(2)水的比热容较大，相同质量的水和其它物质相比，升高相同的温度，吸收的热量多；
(3)汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次。
本题考查汽油机冲程的判断、对比热容概念的理解以及热机的有关计算，是一道热学综合题。
12.【答案】3.4×107 3.4×108 热传递
【解析】解：热值是燃料的特性，不随质量改变而改变，因此用掉一半，剩下木炭的热值仍然是3.4×107J/kg；
用掉一半，质量变为10kg，半箱木炭燃烧最多放出热量：
Q=qm=3.4×107J/kg×10kg=3.4×108J，
用木炭烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能。
故答案为：3.4×107；3.4×108；热传递。
热值是燃料的一种特性，其大小与燃料的种类有关，而与质量大小、燃烧程度无关，根据燃料燃烧放出热量公式Q=mq可计算木炭完全燃烧放出的热量。改变物体内能的方式有两种：做功和热传递。
本题考查学生对热值的理解和燃料完全燃烧放出热量公式的运用，属于基础知识的考查。
13.【答案】锡面 ab ab
【解析】解：锡是金属，容易导电，是导体，所以要将锡纸条锡面一端接在电池的正极，另一端接在电池的负极；
由图乙可知，锡纸条上相同长度的ab段、bc段和cd段，ab段横截面积较小，在材料和长度相同时，横截面积越小、电阻越大，所以ab段的电阻大于bc段、cd段的电阻，
这三段锡纸条串联，通过的电流相等、通电时间也相同，ab段的电阻最大，由焦耳定律Q=I2Rt可知，电流通过ab段产生的热量最多。
故答案为：锡面；导体；ab。
(1)金属容易导电，是导体；
(2)导体电阻的大小跟导体的长度、横截面积、材料、温度有关；
(3)根据串联电路的特点和焦耳定律Q=I2Rt分析产生热量的多少。
本题考查了导体的概念、导体电阻大小的影响因素以及焦耳定律的应用，难度不大。
14.【答案】电流表 保护电路 增大
【解析】解：由电路图可知，R和R0串联。油量表串联在电路中，是由电流表改装而成。
闭合开关，当油箱内所盛油量逐渐增多时，滑动变阻器接入电路的电阻变小，串联电路总电阻等于各分电阻之和，所以电路总电阻变小，由欧姆定律可知通过电路的电流变大，则油量表示数增大；
当油箱内所盛油量最多时，滑动变阻器接入电路的电阻为0，为了防止电路短路，在电路中串联一个定值电阻，即定值电阻在电路中的作用是保护电路。
故答案为：电流表；保护电路；增大。
由电路图可知，R和R0是串联的，油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流的变化；定值电阻在电路中的作用是保护电路。
本题考查了电表的正确使用、串联电路的特点、欧姆定律的应用等，分析好油量变化时R的阻值变化是关键。
15.【答案】不变 不变 4.59020已达
【解析】解：(1)由乙图可知，R1和R2串联，电流表测通过电路的电流，电压表测P点右侧电阻两端的电压，滑片P移动时，连入电路的电阻不变，电源电压不变，根据欧姆定律可知通过电路的电流不变，所以电流表的示数不变；
根据P=UI=I2R可知电阻R1的功率不变；
(2)挡板P在A端时，电流表的示数为0.05A，电阻R1两端的电压U1=IR1=0.05A×30Ω=1.5V，
串联电路总电压等于各部分电压之和，此时电压表示数为U2=U−U1=6V−1.5V=4.5V；
(3)电路中的总电阻为R=UI=6V0.05A=120Ω，
串联电路总电阻等于各部分电阻之和，则电阻丝R2的阻值R2=R−R1=120Ω−30Ω=90Ω；
(4)小林进行测试时电压表示数为3V，此时电压表所并联的电阻丝的阻值R2′=U2′I=3V0.05A=60Ω，
已知挡板P在A端时，坐位体前屈成绩为30cm，挡板P在B端时，坐位体前屈成绩为0，
故小林的成绩为60Ω90Ω×30cm=20cm>17.8cm，成绩已达优秀等级。
故答案为：(1)不变；不变；(2)4.5；(3)90；(4)20；已达。
(1)由乙图可知，R1和R2串联，电流表测通过电路的电流，电压表测P点右侧电阻两端的电压，滑片P移动时，连入电路的电阻不变，电源电压不变，根据欧姆定律判断电流的变化；
(2)知道挡板P在A端时的电流和R1的电阻，根据U=IR计算R1两端的电压，根据串联电路电压的规律计算R2两端的电压，即为挡板P到A端时的电压表的示数；
(3)知道电源电压和挡板P在A端时的电流，根据欧姆定律计算总电阻，知道R1的阻值，根据串联电路电阻的特点计算R2的电阻；
(4)知道小林进行测试时电压表示数和电流，根据欧姆定律计算电压表测量部分的电阻，电阻和长度成正比，进一步计算小林的成绩。
本题主要考查了欧姆定律的应用，能够根据电路图正确的判断电路的连接方式，是解答本题的关键。
16.【答案】解：题目要求，开关S闭合时，电路连接正确。
若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：
。
【解析】电流表是串联使用的，电压表是并联使用的。由于两个电灯都要发光，据此填入电表；
本题考查了电流表和电压表在电路中的作用，属于中档题。
17.【答案】解：由电路图可知，该电路为并联电路；开关S1在干路上控制整个电路，S2只控制L2，根据电路图连接实物图如下所示：
【解析】根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串联电路元件最多的电路，再将相应并联的部分接入电路即可。
本题考查了实物电路图的连接，连接电路图时，可先连接干路，再连接支路，也可以先连接元件较多的支路，再并联其他支路。
18.【答案】解：由实物图知：闭合开关，电流从电源正极出发，依次经过开关、第一只灯泡、第二只灯泡回到负极。所以两只灯泡串联。电路图如图所示：
。
【解析】由实物电路图画电路图时，可以根据电流流向法，从电源的正极出发依次画出各电路元件回到负极。
本题考查了根据实物画出电路图，属于基本技能的考查。会正确判断电路的连接方式以及开关或仪表的位置是解决此类问题的关键。
19.【答案】自下而上 质量 秒表 加热时间长短 加热相同的时间，比较升高的温度 快 水
【解析】解：(1)用酒精灯加热时，要使用外焰加热，同时温度计的玻璃泡要全部浸在液体中且不能碰到烧杯底或壁，所以器材的组装顺序应自下而上；
(2)本题探究不同物质吸热能力，依据控制变量法，要控制两种液体的质量相等，即需要用天平测质量，测量加热时间的工具停表；实验中需要控制水和煤油的质量相同；
(3)根据转换法可知，本实验通过加热时间判断物质吸收热量的多少，通过加热相同的时间，比较升高的温度判断物质的吸热能力强弱。
(4)由图象可知，某液体的温度比水的温度升高得快，这表明水的吸热本领更强。
故答案为：(1)自下而上；(2)质量；钟表；(3)加热时间长短；加热相同的时间，比较升高的温度；(4)快；水。
(1)实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
(2)探究不同物质吸热能力时，要控制两种液体的质量相等，需要用天平测质量，测量加热时间的工具停表；
(3)(4)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
20.【答案】不同 断开 电压表没有调零 不能 电压表的正负接线柱接反了 2.85
【解析】解：(1)为了使探究得出的结论具有普遍意义，应该选择不同规格的小灯泡进行实验；
(2)在连接电路时，为保护电路，开关必须断开。小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是使用前未调零；
(3)测L1的电压时，与B相连的为电压表的正接线柱，与A相连的为电压表的负接线柱，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表的正负接线柱接反，所以不能测出L2两端的电压。
(4)AC间的电压是电源电压，AB间的电压是L1的电压，根据串联电路的电压特点得出电压大小关系，根据图中测量值大的偏转角度小，所以测量AB之间电压所用的电压表的量程是0∼3V，读数为2.8V，测量AC之间的电压所用的电压表的量程是0∼15V，读数为5V。
故答案为：(1)不同；(2)断开；电压表没有调零；(3)不能；电压表的正负接线柱接反了；(4)2.8；5。
(1)为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
(2)在闭合开关前，开关应该断开；在使用电流表或电压表之前，要注意指针调零；
(3)用电压表测电压时，电流要从电压表正接线柱流入，从负接线柱流出，否则指针反向偏转；
(4)AC间的电压是电源电压，AB间的电压是L1的电压，根据串联电路的电压特点得出电压大小关系，根据图中测量值大的偏转角度小，所以测量AB之间电压所用的电压表的量程是0−3V，测量AC之间的电压所用的电压表的量程是0∼15V，据此读数。
本题考查学生对于“探究串联电路的电压关系”实验的理解和掌握，熟知实验的原理与操作中的注意问题是解答的关键。
21.【答案】定值电阻断路 电阻一定时，导体中的电流跟导体两端的电压成正比 左 2 不能
【解析】解：(1)①在探究“电流与电压的关系”实验中，电压表应并联在电阻两端，变阻器上下各选一个接线柱串联接入电路中，根据图甲可知滑动变阻器的最大阻值端在最左端，由此可知滑动变阻器左下接线柱接入电路，如图所示：
；
②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即造成这一现象的原因可能是定值电阻断路；
③由表中数据，电压为原来的几倍，通过的电流也为原来的几倍，即电阻一定时，导体中的电流跟导体两端的电压成正比；
(2)①根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中，要保持定值电阻两端电压一定(或保持电压表示数不变)，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动直到电压表的示数为2V；
②由于电阻两端的电压2V，根据串联电路电压的规律，变阻器分得的电压：U滑=U−UV=4.5V−2V=2.5V，则滑动变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=1.25×20Ω=25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，而本题中只有一只规格为“20Ω1A”滑动变阻器，所以不能利用已有器材完成上述探究。
故答案为：(1)①见解答；②定值电阻断路；③电阻一定时，导体中的电流跟导体两端的电压成正比；(2)①左；2；②不能。
(1)①根据图甲的电路图用将图乙中的实物电路连接完整，电压表并联在电阻两端，变阻器上下各选一个接线柱串联接入电路中，根据图甲可知滑动变阻器的最大阻值端在最左端，由此可知滑动变阻器左下接线柱接入电路；
②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
③分析表中数据得出结论；
(2)①根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
②探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入20Ω电阻时变阻器连入电路中的电阻，判断利用已有器材能否完成上述探究。
本题探究“电流与电压和电阻的关系”，考查电路的连接、故障分析、数据分析、归纳法和控制变量法的运用、操作过程以及对器材的要求，综合性较强。
22.【答案】解：(1)天然气完全燃烧放出的热量：Q放=Vq=0.05m3×4×107J/m3=2×106J；
(2)水吸收的热量Q吸=42%×Q放=42%×2×106J=8.4×105J，
由Q吸=cmΔt得水升高的温度：
Δt=Q吸c水m=8.4×105J4.2×103J/(kg⋅℃)×5kg=40℃，
末温t=t0+Δt=20℃+40℃=60℃。
答：(1)完全燃烧0.05m3天然气放出的热量是2×106J；
(2)如果这些热量的42%被水吸收，可使质量为5kg的水由20℃升高到60℃。
【解析】(1)利用Q放=Vq求出天然气完全燃烧放出的热量；
(2)这些热量的42%被水吸收，即水吸收的热量Q吸=42%×Q放，知道水的比热容、质量，利用吸热公式Q吸=cmΔt求水升高的温度，知道初温可求末温。
本题考查了吸热公式、燃料完全燃烧放热公式的应用，属于基础题目。
23.【答案】解：(1)由图可知，灯L与定值电阻R并联，电流表测通过R的电流，闭合开关S，灯L正常发光，
由并联电路电压特点可知，电源电压U=UL=6V；
(2)闭合开关S，灯L正常发光，电流表的示数为0.3A，即通过R的电流IR=0.3A，
由I=UR可知，R=UIR=6V0.3A=20Ω；
(3)通过灯L的电流为：IL=PLUL=3W6V=0.5A，
则干路电流为：I=IR+IL=0.3A+0.5A=0.8A；
(4)10s内整个电路中电流做功为：W=UIt=6V×0.8A×10s=48J。
答：(1)电源电压为6V；
(2)电阻R的阻值为20Ω；
(3)干路电流为0.8A；
(4)10s内整个电路中电流做的功为48J。
【解析】(1)由图可知，灯L与定值电阻R并联，电流表测通过R的电流，闭合开关S，灯L正常发光，根据并联电路电压特点可求出电源电压；
(2)根据I=UR可求出电阻R的阻值；
(3)根据P=UI可求出灯正常发光的电流，再根据并联电路中电流的特点可求出干路中的电流；
(4)根据W=UIt可求出10s内整个电路中电流做的功。
由灯泡铭牌找出灯泡的额定电压与额定功率是正确解题的前提，熟练掌握电功公式、欧姆定律是正确解题的关键。
24.【答案】带电体具有吸引轻小物体的性质 负 同种电荷相互排斥 异种电荷相互吸引 不属于 减少汽车尾气排放
【解析】解：(1)风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为带电体具有吸引轻小物体的性质；不带电的颗粒与带负电的金属网接触后，金属网的部分负电荷转移给颗粒物，颗粒带上负电；
(2)由于同种电荷相互排斥，使颗粒离开金属网；由于异种电荷互相吸引，带负电的颗粒物又会被带有正电荷的棉芯D牢牢吸引；
(3)PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
为有效减小PM2.5在空气中浓度，可减少汽车尾气排放，严厉查处焚烧垃圾、秸秆等。
故答案为：(1)带电体具有吸引轻小物体的性质；负；(2)同种电荷相互排斥；异种电荷相互吸引；(3)不属于；减少汽车尾气排放。
(1)带电体具有吸引轻小物体的性质；
(2)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(3)物理学中把一个物体相对于另一个物体位置的改变称为机械运动。分子在不停地做无规则运动，并且温度越高扩散越快，分子的这种运动又叫做分子热运动。
有效减小PM2.5在空气中浓度的做法：①加大产业结构调整，加快淘汰落后产能；②加强建筑工地、道路扬尘控制；③发展城市公共轨道交通和快速交通；④严厉查处焚烧垃圾、秸秆，减少汽车尾气排放。以上都可降低可吸入颗粒物的排放。
此题考查知识面广，是一道综合题；运用带电体的性质、电荷间的作用规律等知识，可以做出解答。
25.【答案】0 0 大于 压强 不可以 根据Q=I2Rt，超导材料电阻为零，电流通过超导材料无法产生电热
【解析】解：(1)由题意可知，某些物质在很低的温度时，电阻就变成了0，这就是超导现象，根据U=IR可知，电阻为0，其两端的电压也为0，；
(2)在低于−268.8℃的环境中的汞的分子仍然在不停地做无规则运动，所以具有内能；
(3)由材料内容可知，常温下超导现象，是在2670亿帕的压强条件下实现的，这是和地心处压强相当的超高压条件，故无法在正常状态下实现；
(4)根据Q=I2Rt可知，超导材料电阻为零，电流通过超导材料无法产生电热，而电热水壶利用的是电流的热效应工作的，故超导材料不能用于制造电热水壶。
故答案为：(1)0；0；(2)大于；(3)压强；(4)不可以；根据Q=I2Rt，超导材料电阻为零，电流通过超导材料无法产生电热。
(1)某些物质在很低的温度时，电阻就变成了0，这就是超导现象；
(2)一切物体在任何情况下都有内能；
(3)常温下超导现象，是在2670亿帕的压强条件下实现的，据此分析解答；
(4)电热水壶利用的是电流的热效应，根据焦耳定律分析当电阻为0时，电热水壶的发热情况。
本题考查超导材料的特点和应用、内能的影响因素、焦耳定律的应用，注意从材料中获取相关信息。电压U/V
1.0
1.5
3.0
电流I/A
0.2
0.3
0.6
相关试卷
2022-2023学年广东省中山市九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年广东省中山市九年级（上）期末物理试卷（含详细答案解析），共26页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2022-2023学年广东省湛江市雷州市九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年广东省湛江市雷州市九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年广东省韶关市仁化县九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年广东省韶关市仁化县九年级（上）期末物理试卷（含详细答案解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
