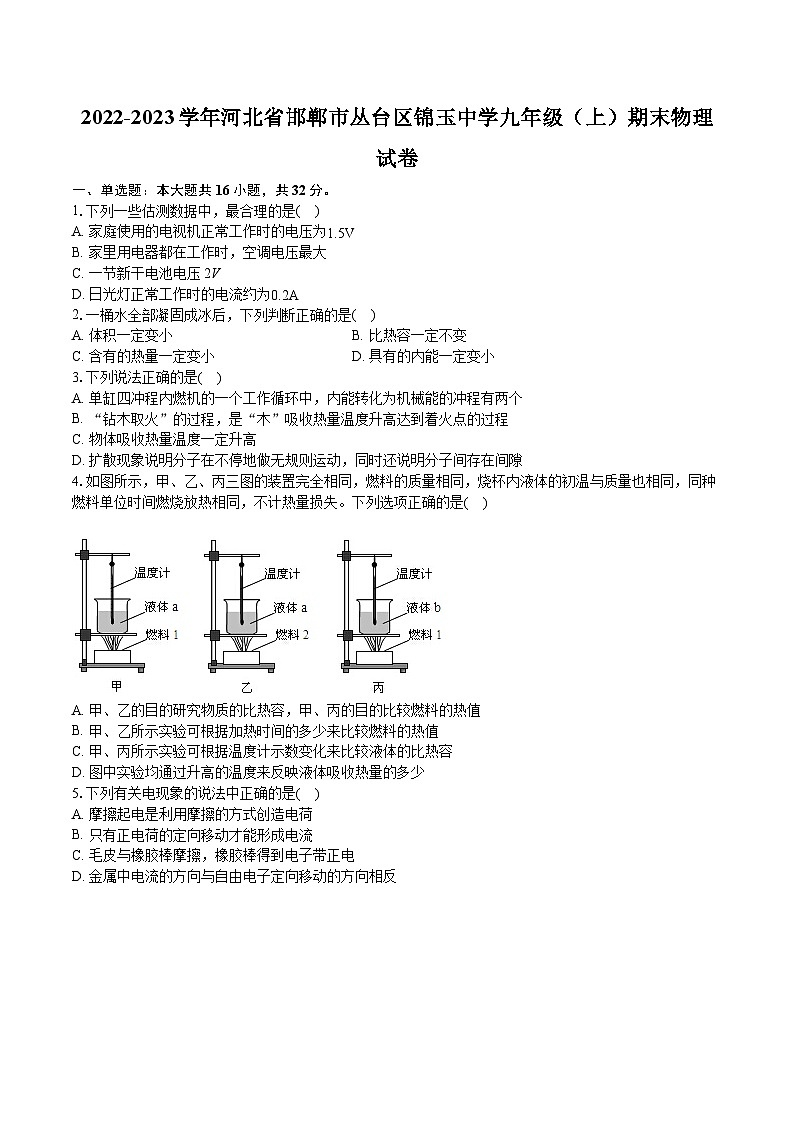

2022-2023学年河北省邯郸市丛台区锦玉中学九年级（上）期末物理试卷（含详细答案解析）

这是一份2022-2023学年河北省邯郸市丛台区锦玉中学九年级（上）期末物理试卷（含详细答案解析），共20页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.下列一些估测数据中，最合理的是( )
A. 家庭使用的电视机正常工作时的电压为1.5V
B. 家里用电器都在工作时，空调电压最大
C. 一节新干电池电压2V
D. 日光灯正常工作时的电流约为0.2A
2.一桶水全部凝固成冰后，下列判断正确的是( )
A. 体积一定变小B. 比热容一定不变
C. 含有的热量一定变小D. 具有的内能一定变小
3.下列说法正确的是( )
A. 单缸四冲程内燃机的一个工作循环中，内能转化为机械能的冲程有两个
B. “钻木取火”的过程，是“木”吸收热量温度升高达到着火点的过程
C. 物体吸收热量温度一定升高
D. 扩散现象说明分子在不停地做无规则运动，同时还说明分子间存在间隙
4.如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，同种燃料单位时间燃烧放热相同，不计热量损失。下列选项正确的是( )
A. 甲、乙的目的研究物质的比热容，甲、丙的目的比较燃料的热值
B. 甲、乙所示实验可根据加热时间的多少来比较燃料的热值
C. 甲、丙所示实验可根据温度计示数变化来比较液体的比热容
D. 图中实验均通过升高的温度来反映液体吸收热量的多少
5.下列有关电现象的说法中正确的是( )
A. 摩擦起电是利用摩擦的方式创造电荷
B. 只有正电荷的定向移动才能形成电流
C. 毛皮与橡胶棒摩擦，橡胶棒得到电子带正电
D. 金属中电流的方向与自由电子定向移动的方向相反
6.下列有关各图的说法，正确的是( )
A. 如图甲，充电宝给手机电池充电时手机电池相当于电源
B. 如图乙，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。在这个过程中，能量转化的顺序为：内能−−化学能−−机械能
C. 如图丙，开关S闭合后，灯L1、L2都不发光
D. 如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电
7.兴趣小组用两根电阻均为R的镍铬合金丝制作了一个电热坐垫，下列说法正确的是( )
A. 由公式R=UI得知，R与U成正比，与I成反比
B. 电热坐垫工作时镍铬合金丝中的电流是正电荷定向移动形成的
C. 同一电源下两根电阻丝并联时的总电压和其中一根电阻丝两端的电压相等
D. 同一电源下电热坐垫里的两电阻丝串联时的总电流大于并联时的总电流
8.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是( )
A. 灯泡L2发生了断路
B. 灯泡L2发生了短路
C. 由于灯泡L2的电阻较大，其实际功率较小
D. 由于灯泡L2的电阻较小，其实际功率较小
9.一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.3A，则该电阻消耗的电功率增加了( )
A. 0.3WB. 0.9WC. 2.1WD. 1.2W
10.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如表。分析数据得到的下列结论，正确的是( )
A. 灯丝的电阻随电压增大而减小
B. 小灯泡的额定功率为0.08W
C. 小灯泡的额定功率为四次功率的平均值
D. 通过小灯泡的电流与它两端的电压不成正比

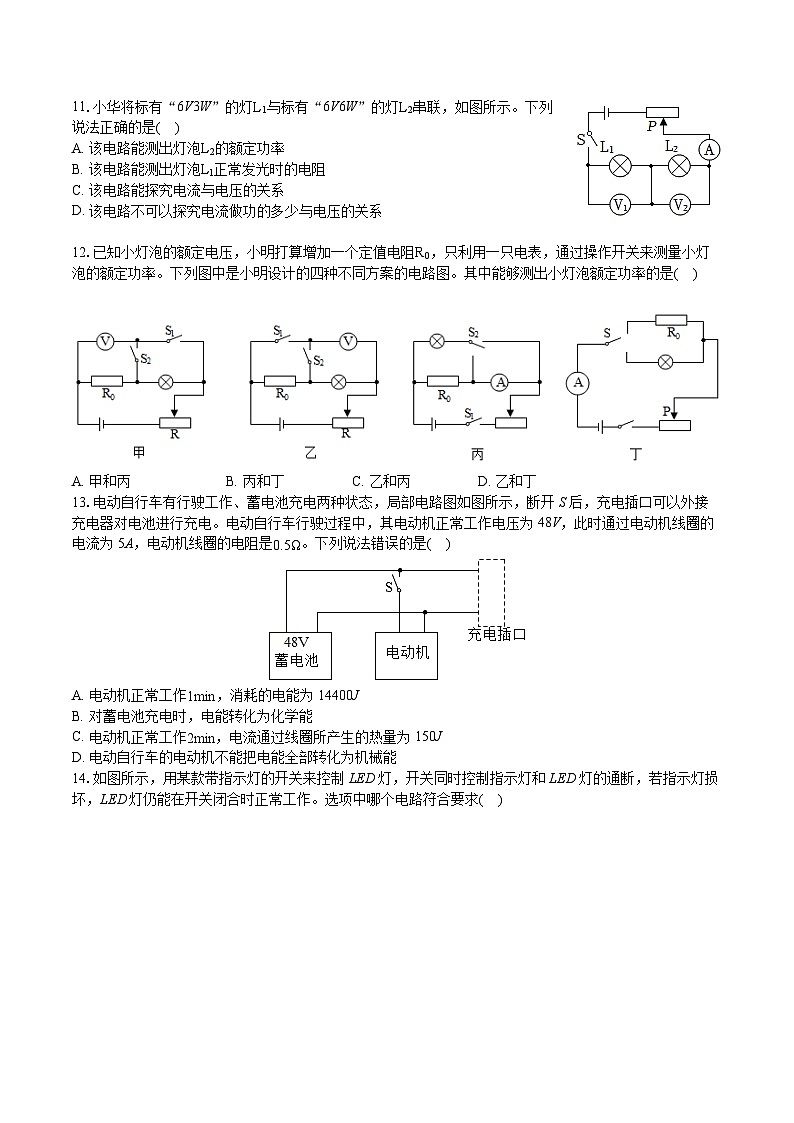

11.小华将标有“6V3W”的灯L1与标有“6V6W”的灯L2串联，如图所示。下列说法正确的是( )
A. 该电路能测出灯泡L2的额定功率
B. 该电路能测出灯泡L1正常发光时的电阻
C. 该电路能探究电流与电压的关系
D. 该电路不可以探究电流做功的多少与电压的关系
12.已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。下列图中是小明设计的四种不同方案的电路图。其中能够测出小灯泡额定功率的是( )
A. 甲和丙B. 丙和丁C. 乙和丙D. 乙和丁
13.电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S后，充电插口可以外接充电器对电池进行充电。电动自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线圈的电流为5A，电动机线圈的电阻是0.5Ω。下列说法错误的是( )
A. 电动机正常工作1min，消耗的电能为14400J
B. 对蓄电池充电时，电能转化为化学能
C. 电动机正常工作2min，电流通过线圈所产生的热量为150J
D. 电动自行车的电动机不能把电能全部转化为机械能
14.如图所示，用某款带指示灯的开关来控制LED灯，开关同时控制指示灯和LED灯的通断，若指示灯损坏，LED灯仍能在开关闭合时正常工作。选项中哪个电路符合要求( )
A. B.
C. D.
15.小明设计了一种测定风力的装置，如图甲所示，迎风板与压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向。压敏电阻的阻值随风力的变化而变化，其阻值Rx与风力F关系如图乙所示。已知电源电压为5V且保持不变，定值电阻R=3Ω，电压表的量程为0∼3V。下列说法正确的是( )
A. 当风力增大时，电压表的示数变小B. 当风力增大时，电路的总功率变小
C. 电压表的示数变化范围为2V∼3VD. 该装置能够测量的最大风力为500N
16.小刚同学自己设计了一个有“高”、“中”、“低”三挡火力的电火锅，其电路图如图所示，现在要使电火锅调到“低”挡火力，则开关S应该置于( )
A. 触点“1”B. 触点“2”C. 触点“3”D. 触点“4”
二、多选题：本大题共3小题，共9分。
17.下列说法正确的是( )
A. 燃料燃烧放出热量的多少，与燃料的热值、质量和燃烧程度有关
B. 物体的温度不变，它的内能一定不变
C. 热量总是从内能大的物体向内能小的物体传递
D. 物体的内能增加，可能是从外界吸收了热量，也可能外界对物体做了功
18.有关生活用电，下列说法正确的是( )
A. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
B. 空气开关“跳闸”，可能是电路中发生了短路
C. 用试电笔辨别零、火线时，手一定不要碰到笔上的任何金属部分
D. 三脚插头的最长脚的作用是将用电器外壳与大地相连
19.如图所示，电源电压恒为4V，R1、R2是阻值均为10Ω的定值电阻，R是规格为“20Ω0.5A”的滑动变阻器，a、b是实验室电流表或电压表，均以小量程接入电路。当只闭合开关S、S1时，各元件安全且a、b指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法不正确的是( )
A. a可能为电压表，b一定都为电流表
B. 只闭合开关S、S2，向右移动滑片P，电路总功率变大
C. 在保证电路安全的情况下任意闭合开关并移动滑片P，电路总功率最大值是3.6W
D. 若将ab同时换成另一种电表，只闭合开关S、S2，滑片P向右移动，a、b两表示数变化量相等
三、填空题：本大题共4小题，共16分。
20.如图所示是电暖器和暖手宝，电暖器充入的是比热容______的液体(填“大”或“小”)，是为了通电后升温速度______(填“快”或“慢”)；而暖手宝要充入比热容______的液体(填“大”或“小”)，是为了使它在一次通电加热后放出更______(填“多”或“少”)的热量。
21.用天然气灶将质量为6kg、初温为20℃的水加热到60℃，若天然气完全燃烧放出的热量有60%被水吸收，则需要消耗______m3的天然气。[c水=4.2×103J/(kg⋅℃),q天然气=4×107J/m3]
22.为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220−40”的白炽灯L1如图甲所示，然后断开家里的其他开关，只闭合S，若发现L1正常发光，说明该支路______(选填“正常”、“断路”或“短路”)。为了测量某用电器的电功率，现只将该用电器单独接在家庭电路中工作20min，该电路中的电能表(如图乙所示)转盘转了150圈，则该用电器在上述时间内的电功率是______ W。
23.某电瓶车由一节输出电压为48V、容量为10A⋅h的蓄电池提供工作能量，车灯的规格均为“12V 30W”，某天晚上，该车熄火时忘记关闭车灯，则车上蓄电池最多能供两个车灯正常工作______ h。
四、实验探究题：本大题共3小题，共36分。
24.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
(1)利用甲装置可探究电流产生的热量与______的关系；
(2)乙装置中接入R3是为了使R1与R2中的电流______(选填“相等”“不相等”)，为了使实验现象更明显，可以将R3的阻值换成______(选填“更大的”或“更小的”)；
(3)按正常步骤做完实验后，让乙装置冷却到初始状态，把右侧并联的两根电阻丝R2、R3都放入容器中，接通电源一段时间后，电阻丝产生的热量______多。(选填“左容器”“右容器”或“两容器一样”)
25.在探究影响导体电阻大小的因素时，小兵、小红两位同学做出了如下猜想：
①导体的电阻与导体的长度有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表：
为了验证上述猜想，他们设计了如图1所示的实验电路。
(1)小兵在接入A电阻丝的实验过程中，灯泡突然熄灭，同时观察到电流表示数变大，小红判断可能是______。
(2)解决问题后，小红选用编号为A、B的两根电阻丝进行实验，发现把A接入电路时电流表的示数比把B接入电路时电流表的示数大，说明导体材料和横截面积相同时，长度越长，电阻越______(选填“大”或“小”)。
(3)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想______(填序号)的实验验证。
(4)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______了输电线的电阻(选填“增大”或“减小”)。
拓展：小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源(电压恒为1.5V)各一个，三根完全相同的合金丝，导线若干。
电路如图2甲所示，将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如表。
分析表中数据回答下列问题：
(5)图2乙是一根合金丝接入电路时电流表的示数为______ A。
(6)用上述合金材料制成长1m、横截面积0.8mm2的电阻丝的阻值为5Ω。而实验中所用合金丝的横截面积为0.4mm2，则一根合金丝的长度为______ m。
26.小明和同学利用如图甲所示的实验电路探究“电流与电阻的关系”，电源是两节新的干电池，滑动变阻器上标有“20Ω0.5A”字样，阻值分别为5Ω、10Ω、20Ω的定值电阻各一个。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整且滑动变阻器的滑片向右移动时接入电路中的阻值变大。
(2)小明同学将5Ω定值电阻接入电路后，闭合开关，调节滑动变阻器的滑片P，记录电流表的示数如图乙所示，此时控制电阻两端电压为______ V。小明断开开关，将5Ω定值电阻换成10Ω定值电阻后，直接闭合开关，为了保持电压表的示数不变，应将滑动变阻器的滑片P向______(选填“A”或“B”)端适当移动，记录电流表的示数。
(3)分别将5Ω、10Ω、20Ω的定值电阻接入电路进行实验，分析实验记录的多组数据可得出结论：______。
(4)上述三次实验结束后，有同学提出增加50Ω的定值电阻进行实验从而多采集一组数据以增强说服力，小明认为不可行，理由是：______。
(5)小丽同学也想用小明的实验器材探究“电流与电阻的关系”，小明提醒小丽，上述实验器材控制电阻两端的电压只能在______ V范围内。
(6)若使用阻值未知的定值电阻R，还可利用本实验中的器材测量R的阻值。电流表的电阻虽然很小，但也会影响本实验中R的测量结果，用图丙的电路进行测量可消除这个影响。R0为定值电阻，实验步骤如下：
①按照图丙的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；
②闭合开关S1、S2，移动滑动变阻器滑片，读出电压表示数U1和电流表示数I1；
③______，移动滑动变阻器滑片，读出电压表的示数U2和电流表的示数I2；
④可得未知电阻R=______(用U1、U2、I1和I2表示)。
五、计算题：本大题共1小题，共7分。
27.如图甲所示，电源电压保持不变，小灯泡上标有“6V”字样，电流表的量程为0∼0.6A，如图乙是小灯泡的电流随电压变化的图象，滑动变阻器R1上标有“20Ω1A”字样，定值电阻R2的阻值为10Ω，当闭合S和S2、断开S1，滑动变阻器的滑片移到距a端15处时，小灯泡恰好正常发光，求：
(1)小灯泡的额定功率；
(2)闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围；(计算结果保留一位小数)
(3)若电源电压可变，闭合S和S2、断开S1，使小灯泡正常发光，求电源电压的可变范围。
答案和解析
1.【答案】D
【解析】解：A、家庭使用的电视机正常工作时的电压为220V，故A不合理；
B、家庭电路中各个用电器是并联关系，各个用电器两端的电压相同，都是220V，故B不合理；
C、一节新干电池电压为1.5V，故C不合理；
D、日光灯的功率约为40W，正常工作的电流在I=PU=40W220V≈0.2A左右，故D合理。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】D
【解析】解：A、冰的密度比水小，故质量一定时，冰的体积比水大，故A错误。
B、一桶水全部凝固成冰后，它的状态改变了，故比热容会变化，故B错误。
C、不能说物体含有热量，故C错误。
D、一桶水全部凝固成冰后，放出热量、内能减小，故D正确。
故选：D。
水和冰是同一种物质，但它们状态不同，故它们的密度和比热容都不同；晶体熔化时，放出热量、内能减小，温度不变，据此判断各选项的对错。
本题考查了学生对温度、热量与内能关系的理解，还考查了比热容的知识，属于基础题。
3.【答案】D
【解析】解：A、单缸四冲程内燃机的一个工作循环中，只有做功冲程将内能转化为机械能。故A错误；
B、钻木取火”的过程，是克服摩擦做功，木头内能增大，温度升高，温度达到木头的着火点的过程，故B错误；
C、物体吸热，温度不一定升高，比如晶体熔化，需要吸热，但温度不变，故C错误；
D、扩散现象说明分子在不停地做无规则运动，同时还说明分子间存在间隙；故D正确。
故选：D。
(1)内燃机的一个工作循环包括四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。其中，压缩冲程：将机械能转化为内能；做功冲程，将内能转化为机械能。
(2)改变内能的方式包括做功和热传递。
(3)晶体熔化、液体沸腾时，都需要吸热，但温度不变。
(4)扩散现象能证明组成物质的分子不停地做无规则运动。
本题综合考查内燃机的四个冲程的特点、扩散现象、改变内能的两种方式等，都属于基础知识考查范围，要求大家掌握。
4.【答案】C
【解析】解：A、甲、乙两图液体相同，燃料不同，研究的是不同燃料的热值大小；甲、丙两图燃料相同，被加热的物质不同，研究的是不同物质的比热容，故A错误；
B、甲、乙所示实验可根据液体温度升高的多少来比较燃料的热值，故B错误；
C、甲、丙所示实验可根据温度计示数变化来比较液体的比热容，升高温度越多的物质，其比热容越小，故C正确；
D、图中实验均通过比较加热时间的长短来反映液体吸收热量的多少的，故D错误。
故选：C。
根据控制变量法，探究比热容的大小时，应控制吸热多少、物质的质量、初温相同，只改变被加热物质的种类；比较燃料的热值时，应控制被加热的物质种类、质量相同，燃料的质量也相同，只改变燃料的种类。
实验中，均通过温度计示数的变化来比较液体的比热容；通过加热时间的长短来反映液体吸收热量的多少。
探究不同物质的吸热能力时要利用相同质量的不同物质，探究不同燃料的热值时，要利用相同质量的不同燃料。用到控制变量法，是解答此题的关键。
5.【答案】D
【解析】解：A、摩擦起电的本质是电子的转移，故A不正确；
B、物理上规定电荷发生定向移动就形成电流，不管是正电荷还是负电荷，只要发生定向移动就形成电流，故B不正确；
C、毛皮与橡胶棒摩擦，橡胶棒得到电子带负电，故C不正确；
D、物理学规定正电荷定向移动的方向为电流方向。金属中自由电子带负电，所以电流的方向与自由电子定向移动的方向相反，故D正确。
故选：D。
(1)当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，因电子比质子数量多而带负电，束缚电子能力弱的失去电子，因电子比质子数量少而带正电，一种物质失去多少电子，另一种物质就得到多少电子；因此摩擦起电不是创造了电荷，实质是电子发生了转移；
(2)电荷的定向移动形成电流，不管是正电荷还是负电荷，只要发生定向移动就形成电流；
(3)自然界只存在两种电荷，正电荷和负电荷。丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；
(4)物理学上规定正电荷定向移动的方向为电流方向；负电荷定向移动方向与电流方向相反。
本题考查的是摩擦起电的本质、电流的形成及方向，是一道简单的综合题。都是一些基本的知识的应用，要细心解答。
6.【答案】C
【解析】解：
A、用充电宝给手机电池充电时，手机电池消耗电能，相当于用电器，故A错误；
B、用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。在这个过程中，酒精的化学能转化为水蒸气的内能，水蒸气的内能再转化为橡胶塞的机械能，故B错误；
C、开关S闭合后，电源的两端被导线相连，则电源会被短路，两灯都不发光，故C正确；
D、毛皮摩擦过的橡胶棒带负电，小球被吸引，说明小球可能带正电；由于带电体能吸引不带电的轻小物体，所以小球可能不带电，故D错误。
故选：C。
(1)电路中的用电器消耗电能，电源提供电能；
(2)用酒精灯加热能量的转化顺序是：化学能转化为内能，再转化为机械能；
(3)电源的两端被导线相连，则电源会被短路；
(4)同种电荷相互排斥，异种电荷相互吸引；排斥的物体一定是带有同种电荷，吸引的物体可能带有异种电荷，也可能是带电体吸引不带电的轻小物体。
本题考查了电荷间的相互作用规律、能量的相互转化、电路的三种状态、摩擦起电，属于基础题。
7.【答案】C
【解析】解：A、电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，公式R=UI只是计算电阻的一种方法，但电阻与电压、电流都无关，故A错误；
B、电热坐垫工作时镍铬合金丝中的电流是自由电子定向移动形成的，故B错误；
C、根据并联电路的电压特点可知，并联电路中，各支路的电压相等，都等于电源电压，所以同一电源下两根电阻丝并联时的总电压和其中一根电阻丝两端的电压相等，故C正确；
D、根据串并联电路的电阻特点可知，串联的总电阻电压任一分电阻，并联的总小于任一分电阻，所以坐垫里的两电阻丝串联时的总电阻大于并联时的总电阻，同一电源下，电压相等，根据欧姆定律可知，电热坐垫里的两电阻丝串联时的总电流小于并联时的总电流，故D错误。
故选：C。
(1)导体的电阻是导体本身的性质，导体电阻的大小与导体的材料、长度、横截面积和温度有关，与通过导体的电流和导体两端的电压无关；
(2)正电荷和负电荷的定向移动都能形成电流；
(3)并联电路中，各支路的电压相等，都等于电源电压；
(4)根据串并联电路的电阻特点可知，串联的总电阻电压任一分电阻，并联的总小于任一分电阻，根据欧姆定律可知两电阻丝串联时的总电流和并联式的总电流的大小关系。
本题考查串并联电路的电压特点和电阻特点、电流的形成以及电阻大小的影响因素，是一道综合题，难度不大。
8.【答案】D
【解析】解：(1)灯泡L2发生了断路时，电路中无电流，两灯泡均不发光，故A不正确；
(2)灯泡L2发生短路时，没有电流通过L2，则不能发光，故B不正确；
(3)因串联电路中各处的电流相等，所以图中通过两灯泡的电流相等；
因为灯泡的亮暗取决于实际功率大小，且灯泡L1较亮，灯泡L2只能微弱发光，所以灯泡L1的实际功率功率大于L2的实际功率；
由P=I2R可知，灯泡L1的电阻大于灯泡L2的，故D正确、C不正确。
故选：D。
(1)灯泡断路时，电路断路，两灯泡均不发光；
(2)灯泡短路时，没有电流通过灯泡，不能发光；
(3)两灯泡串联时通过它们的电流相等，根据灯泡的亮暗取决于实际功率的大小判断实际功率的大小，根据P=I2R比较两灯泡的电阻关系。
本题考查了串联电路的电流特点和电功率公式的灵活应用，关键是知道灯泡的亮暗取决于实际功率的大小。
9.【答案】C
【解析】解：设定值定值的阻值为R，当U1=3V时，I1=U1R=3VR；
当U2=4V时，I2=U2R=4VR；
电流增加：ΔI=I2−I1=4VR−3VR=1VR=0.3A；
则定值电阻的阻值：R=1V0.3A=103Ω；
根据P=UI=U2R知
则当电压U1=3V时，电阻消耗的电功率P1=U12R=(3V)2103Ω3V×0.6A=2.7W；
当电压U2=4V时，电阻消耗的电功率P2=U22R=(4V)2103Ω=4.8W；
电功率增加量为：ΔP=P2−P1=4.8W−2.7W=2.1W。
故选：C。
根据欧姆定律，结合电压电流的变化，求出定值电阻的阻值，然后算出当电压为3V时的电流，电压为4V时的电流，再用P=UI计算出电功率，然后就可以得到答案。
本题考查的是欧姆定律的应用以及电功率的计算，这是一道易错题，在计算过程中一定要先求出定值电阻的阻值，再利用功率的公式分别计算出它们的功率，最后相减得到答案。
10.【答案】D
【解析】解：A、灯泡是非线性元件，随着灯泡上的电压、电流增大，灯丝的温度升高，电阻增大，故A错误；
B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B错误；
C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；
D、当电压、电流改变时，灯丝的温度也会改变，即灯丝电阻不是定值，由I=UR知：通过小灯泡的电流与它两端的电压不成正比，故D正确。
故选：D。
(1)灯泡是非线性元件，灯丝电阻与温度有关；
(2)灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI求出灯泡的额定功率；
本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率。
11.【答案】B
【解析】解：
A、由I=PU可得，L1的额定电流小于L2的额定电流，因此电路中的最大电流为L1的额定电流，因此该电路能测量灯泡L1的额定功率，故A错误；
B、由A选项可知，灯泡L1能正常发光，因此能测量出灯泡L1正常发光时的电阻，故B正确；
C、因为灯丝的电阻随温度的改变而改变，因此无法探究电流与电压的关系，故C错误；
D、由W=UIt可得，串联电路中电流一定，因此可以探究电流做功的多少与电压的关系，故D错误。
故选：B。
已知两灯串联，电压表分别测量灯泡两端电压，电流测量电路中的电流；注意已知两灯泡的额定电压和额定功率，并且电路中电流相等。再根据选项所给条件逐一解决。
本题考查串串联电路的特点、欧姆定律的应用以及电功率公式的应用，难点是对欧姆定律和电功率公式的灵活应用。
12.【答案】C
【解析】【分析】
本题考查在特殊条件下测量灯的额定功率的方案的评估，综合性较强。
甲乙、在只有电压表的情况下，首先通过开关的转换，电压表能测灯的电压，判断灯正常发光，然后根据串联电路的规律和欧姆定律可求出灯的额定电流，根据P=UI求出灯泡额定功率；
丙、分析电路的连接、在只有电流表的情况下，定值电阻和电流表可起到测量电压的作用，通过开关的转换，测算出灯的额定电流，根据P=UI求出灯泡额定功率；
丁、图中只有电流表，通过开关的转换，定值电阻与灯分别与变阻器串联，无法确定灯是否正常发光。
【解答】
甲、定值电阻与灯串联，电路中只有电压表，只闭合S2，电表测定值电阻的电压；
当只闭合S1时，电压表测灯与定值电阻的电压，无法确定灯是否正常发光，故甲选项不可行；
乙、只闭合S2，移动变阻器的滑片，使电压表示数为U额，则灯正常发光；
保持滑片位置不动，闭合S1，断开合S2，记下电压表的示数U1，
此时电压表测R0与灯的电压，因电路的连接没有改变，各电阻的大小和电压没有改变，灯仍正常发光，由串联电路电压的规律，R0的电压U0=U1−U额，通过R0的电流，即灯的额定电流：
I=U1−U额R0，根据P=UI可求灯的额定功率；故乙选项可以；
丙、将S2往右上方打，灯与R0并联，电流表测通过R0的电流，移动滑片使电流表示数为I=U额R0，根据并联电路电压的规律，则灯的电压一定为U额，灯正常发光；
保持滑片位置不动，将S2往左下方打，记下电流表示数I′，即为灯与定值的总电流，因电路的连接没有改变，各电阻的大小和电压没有改变，通过灯与定值电阻的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流IL=I′−I=I′−U额R0，根据P=UI可求灯的额定功率；故丙选项可以；
丁、图中只有电流表，通过开关的转换，定值电阻与灯分别与变阻器串联，无法确定灯是否正常发光，故丁选项不可行；
故选C。
13.【答案】C
【解析】解：A、电动机正常工作1min，消耗的电能：W=UIt=48V×5A×60s=14400J，故A正确；
B、对蓄电池充电时，消耗了电能，得到了化学能，即电能转化为化学能，故B正确；
C、电动机正常工作2min，电流通过线圈所产生的热量Q=I2Rt=(5A)2×0.5Ω×2×60s=1500J，故C错误；
D、电动自行车的电动机工作时把电能大部分转化为机械能，少部分转化为内能，故D正确。
故选：C。
(1)根据W=UIt计算电动机正常工作1min，消耗的电能；
(2)对蓄电池充电时，消耗了电能，得到了化学能；
(3)根据Q=I2Rt计算正常工作2min，电流通过线圈所产生的热量；
(4)电动机工作时消耗电能，得到机械能和内能。
本题考查了电功公式和焦耳定律的应用以及能量转化的识别，要注意电动机是非纯电阻用电器，消耗的电能不等于产生的热量。
14.【答案】C
【解析】解：由题意“若LED指示灯损坏，节能灯仍能在开关闭合时正常工作”可知，LED指示灯与节能灯并联；开关同时控制指示灯和LED灯的通断，这说明在干路中有一个开关，根据四个选项可知，C正确。
故选：C。
据题目的信息可知，若LED指示灯损坏，节能灯仍能在开关闭合时正常工作，说明LED指示灯与节能灯并联，据此分析。
知道并理解家庭电路的连接和使用是解决该题的关键。
15.【答案】D
【解析】解：AB、由甲电路图可知，R与Rx串联，电压表测量R两端的电压，由图乙可知，风力增大时，压敏电阻Rx的阻值减小，电路中的总电阻减小，由I=UR可知，电路中的电流增大，根据U=IR可知，电压表示数变大；电源电压不变，根据P=UI可知，电路消耗的总功率变大，故AB错误；
C、电压表的量程为0∼3V，所以电压表的最大示数为3V；
由图乙知无风时，Rx的阻值为7Ω，此时电路中的最小电流为：
I=UR总=5V3Ω+7Ω=0.5A；
R两端的最小电压为：
U′=IR=0.5A×3Ω=1.5V；
所以电压表示数变化范围为1.5V∼3V，故C错误；
D、电压表示数最大时，电路中的电流最大，此时总电阻最小，Rx的阻值最小，测量的风力最大；
最大电流为：I′=U2R=3V3Ω=1A；
根据I=UR可知，最小总电阻：
R最小=UI′=5V1A=5Ω；
因串联电路中总电阻等于各分电阻之和，所以Rx的最小阻值为：Rx最小=R最小−R=5Ω−3Ω=2Ω，由图象可知此时最大风力为500N，故D正确。
故选：D。
(1)由甲电路图可知，R与Rx串联，电压表测量R两端的电压，由图乙可知风力增大时Rx阻值的变化情况，根据欧姆定律可知电路中电流的变化，根据U=IR可知电压表的示数变化；根据P=UI分析总功率的变化；
(2)根据电压表量程确定电压表的最大示数为；根据Rx的最大阻值求出电路中的最小电流，根据欧姆定律求出最小电压；
(3)根据电压表的最大示数求出电路中的最大电流，根据欧姆定律求出电路中的最小电阻和Rx的最小电阻，然后根据图乙分析最大风力。
本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象获取有用的信息，有一定的难度。
16.【答案】C
【解析】解：当开关S置于1时，电路为R1的简单电路；
当开关S置于2时，R1与R2串联；
当开关S置于3时，R1与R2、R3串联；
当开关S置于4时，电火锅不工作；
因电阻越串越大，大于任何一个分电阻，
所以当开关S置于3时，电路中的电阻最大，根据P=U2R可知，此时电路中的电功率最小，即火锅调到“低”挡火力。
故选：C。
电源电压一定，由P=U2R可知，电路电阻越小，功率越大；根据开关S所处的位置不同判断电路中电阻的大小关系，据此进行解答。
本题考查了电阻的串联特点和电功率公式的灵活应用，会分析开关S处于不同触点时电路中电阻的大小关系是解决本题的关键。
17.【答案】AD
【解析】解：A、当燃料燃烧时，由Q放=mq可得，燃料燃烧放出热量的多少，与燃料的热值、质量和燃烧程度有关，故A正确；
B、晶体熔化过程，吸收热量，温度不变，内能增大，故B错误；
C、热量总是从温度高的物体向温度低的物体传递，而不一定是从内能大的物体向内能小的物体传递，故C错误；
D、做功与热传递都可以改变物体内能，物体内能增加，可能是物体吸收了热量，也可能外界对物体做了功，故D正确。
故选：AD。
(1)燃料燃烧的越充分、放出的热量越多；当燃料完全燃烧时，由Q放=mq分析判断；
(2)内能的大小与物体的温度、质量、状态等因素有关；
(3)热传递的条件是存在温度差；
(4)做功与热传递都可以改变物体内能。
本题考查了学生对燃料燃烧放出热量多少的理解、温度、热量、内能之间的关系以及做功与热传递都可以改变物体内能，属于基础题。
18.【答案】BD
【解析】解：A、家庭电路中各用电器之间是并联关系，如果家庭电路中不安装保险丝，当发生短路时，没有电流通过用电器，不会烧毁用电器，而会烧坏供电线路，故A错误；
B、空气开关“跳闸”，是因为家庭电路中电流过大，可能是因为短路，也可能是因为用电器的总功率过大，故B错误；
C、使用测电笔时，手必须接触笔尾金属体，故C错误；
D、三脚插头的最长脚是与用电器金属外壳相连，是为了防止金属外壳漏电时触电事故的发生，故D正确。
故选：BD。
(1)短路是没有经过用电器直接把电源两极连接起来；
(2)家庭电路电流过大的原因：短路或总功率过大；
(3)使用测电笔时，手必须要接触笔尾的金属体；
(4)有金属外壳的家用电器，外壳接地线。
本题考查了安全用电的有关知识，难度不大。
19.【答案】ABD
【解析】解：A、当只闭合开关S、S1时，电表a与R2串联、电表b与变阻器R串联，然后它们并联，此时电表a、b指针均明显偏转，若a或b为电压表，则电压表测量的是电源电压，电源电压为4V，电压表选用的是小量程，则会超出电压表的量程，故a、b为电流表，故A错误；
B、只闭合开关S、S2时，当a为电流表时，R和R2被电流表a、b短路，电路为R1的简单电路，
向右移动滑片P，电路的总电阻不变，电路的总功率不变；故B错误；
C、当开关S、S1闭合，S2断开时，R与R2并联接在电源上，通过R的最大电流为0.5A；通过R2的电流为：I2=UR2=4V10Ω=0.4A
