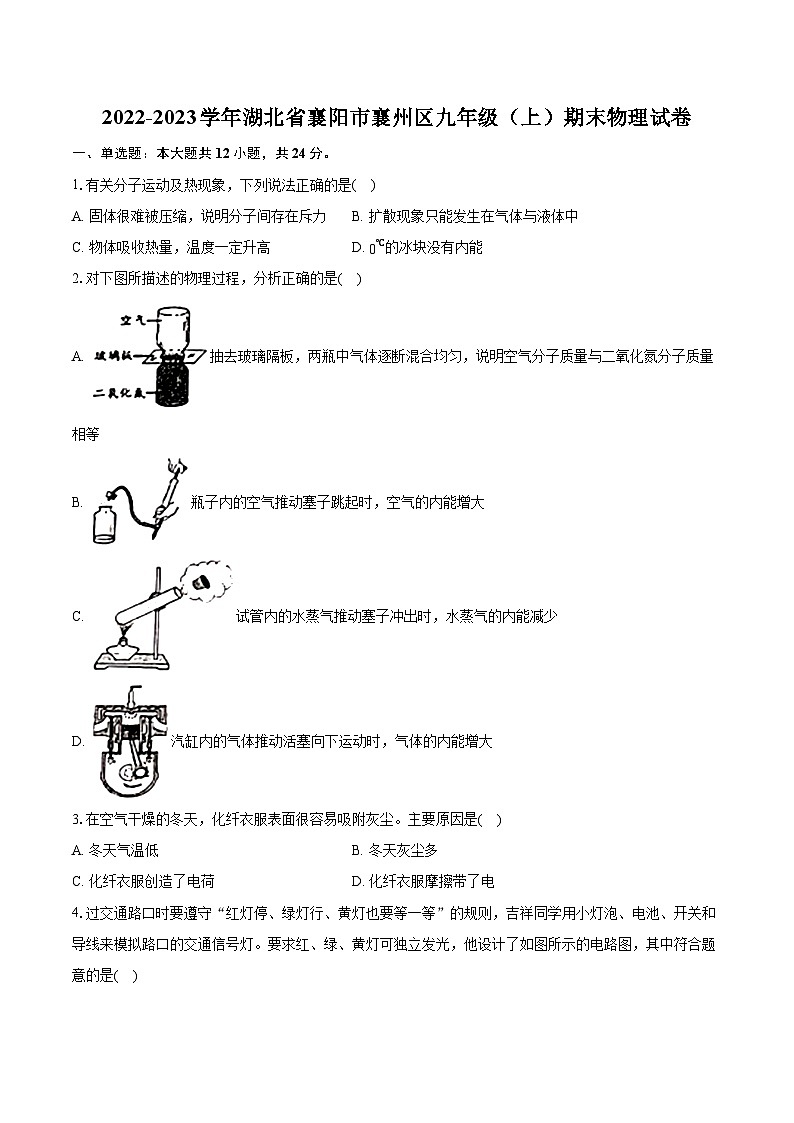

2022-2023学年湖北省襄阳市襄州区九年级（上）期末物理试卷（含详细答案解析）

这是一份2022-2023学年湖北省襄阳市襄州区九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.有关分子运动及热现象，下列说法正确的是( )
A. 固体很难被压缩，说明分子间存在斥力B. 扩散现象只能发生在气体与液体中
C. 物体吸收热量，温度一定升高D. 0℃的冰块没有内能
2.对下图所描述的物理过程，分析正确的是( )
A. 抽去玻璃隔板，两瓶中气体逐断混合均匀，说明空气分子质量与二氧化氮分子质量相等
B. 瓶子内的空气推动塞子跳起时，空气的内能增大
C. 试管内的水蒸气推动塞子冲出时，水蒸气的内能减少
D. 汽缸内的气体推动活塞向下运动时，气体的内能增大
3.在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。主要原因是( )
A. 冬天气温低B. 冬天灰尘多
C. 化纤衣服创造了电荷D. 化纤衣服摩擦带了电

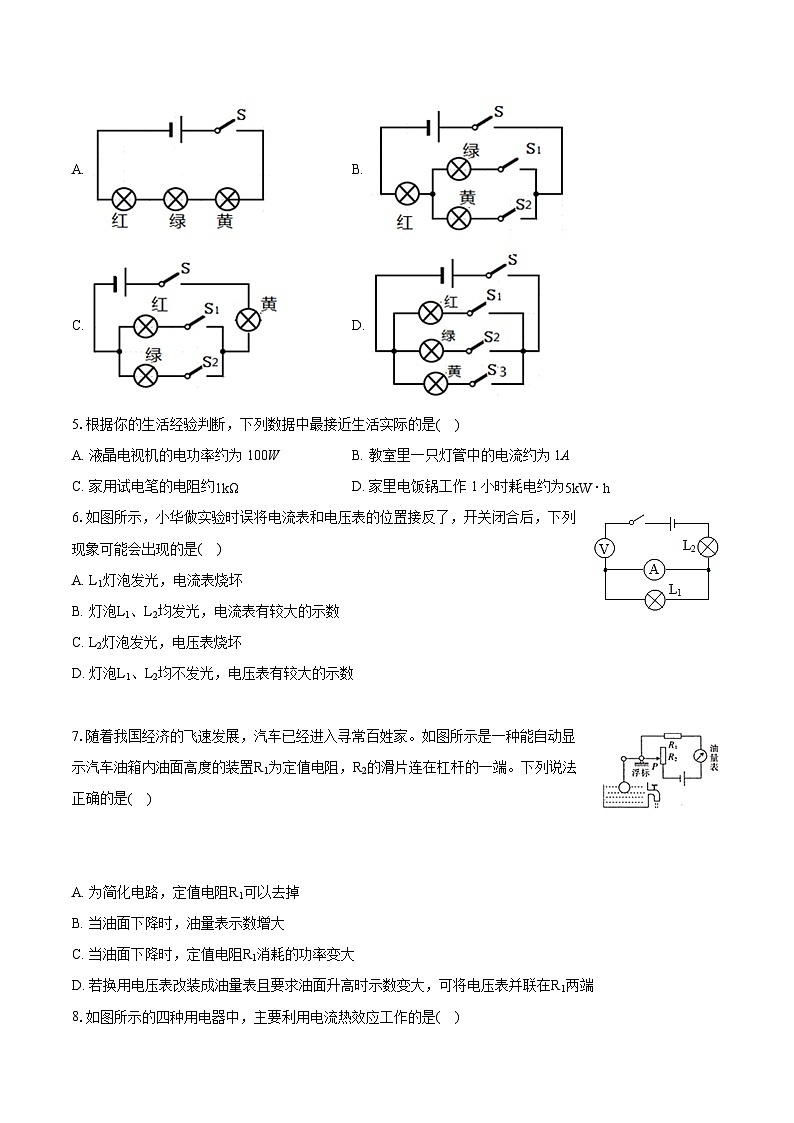

4.过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是( )
A. B.
C. D.
5.根据你的生活经验判断，下列数据中最接近生活实际的是( )
A. 液晶电视机的电功率约为100WB. 教室里一只灯管中的电流约为1A
C. 家用试电笔的电阻约1kΩD. 家里电饭锅工作1小时耗电约为5kW⋅h
6.如图所示，小华做实验时误将电流表和电压表的位置接反了，开关闭合后，下列现象可能会出现的是( )
A. L1灯泡发光，电流表烧坏
B. 灯泡L1、L2均发光，电流表有较大的示数
C. L2灯泡发光，电压表烧坏
D. 灯泡L1、L2均不发光，电压表有较大的示数
7.随着我国经济的飞速发展，汽车已经进入寻常百姓家。如图所示是一种能自动显示汽车油箱内油面高度的装置R1为定值电阻，R2的滑片连在杠杆的一端。下列说法正确的是( )
A. 为简化电路，定值电阻R1可以去掉
B. 当油面下降时，油量表示数增大
C. 当油面下降时，定值电阻R1消耗的功率变大
D. 若换用电压表改装成油量表且要求油面升高时示数变大，可将电压表并联在R1两端

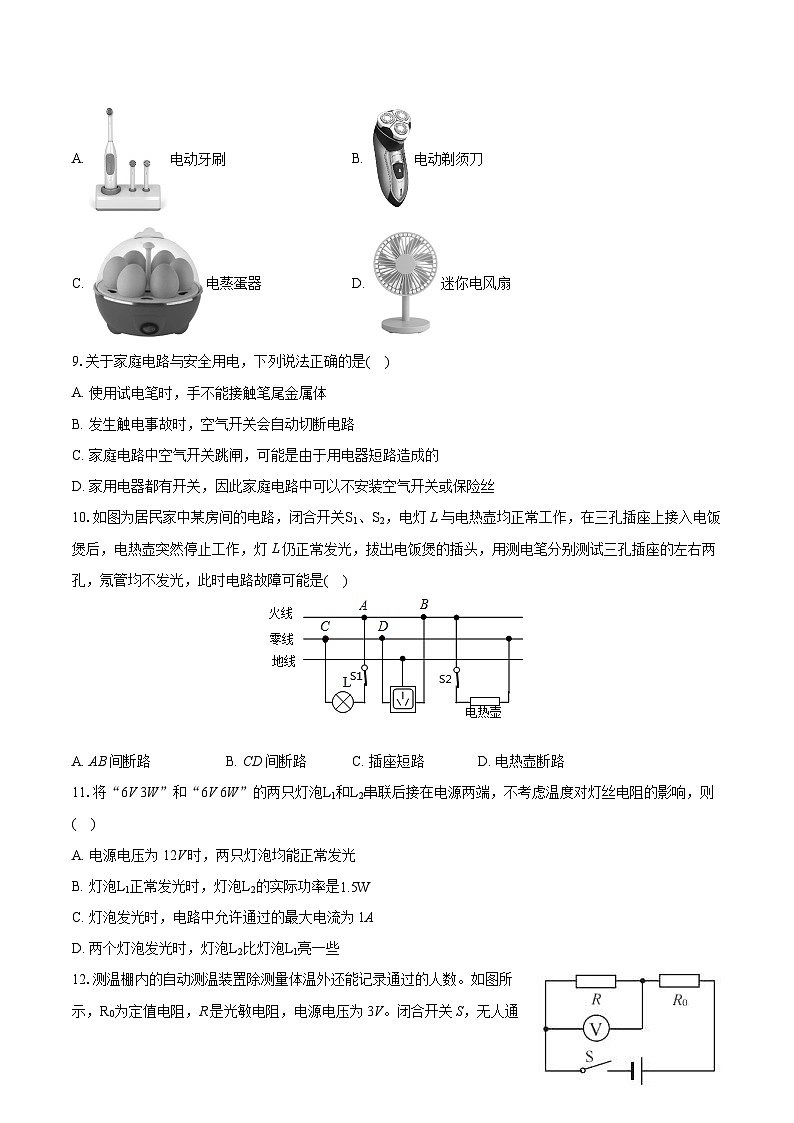

8.如图所示的四种用电器中，主要利用电流热效应工作的是( )
A. 电动牙刷B. 电动剃须刀
C. 电蒸蛋器D. 迷你电风扇
9.关于家庭电路与安全用电，下列说法正确的是( )
A. 使用试电笔时，手不能接触笔尾金属体
B. 发生触电事故时，空气开关会自动切断电路
C. 家庭电路中空气开关跳闸，可能是由于用电器短路造成的
D. 家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝
10.如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是( )
A. AB间断路B. CD间断路C. 插座短路D. 电热壶断路
11.将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则( )
A. 电源电压为12V时，两只灯泡均能正常发光
B. 灯泡L1正常发光时，灯泡L2的实际功率是1.5W
C. 灯泡发光时，电路中允许通过的最大电流为1A
D. 两个灯泡发光时，灯泡L2比灯泡L1亮一些
12.测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R0为定值电阻，R是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是( )
A. 有人通过，R0的电流变小B. 有人通过，电路总功率变小
C. 无人通过，R的阻值为25ΩD. 无人通过，R0 的功率为0.2W
二、填空题：本大题共8小题，共18分。
13.汽车的发动机工作时，温度会升高，为了不让它的温度过高，需要用循环的水进行冷却，主要原因是水的______较大；水冷却发动机是通过______方式使发动机的内能减少。
14.如图所示是道路维修时常用的路面钻机(俗称“啄木鸟”)，该机械利用压缩气体推动活塞将钻头打入路面。气体推动活塞时是将______能转化为______能；“啄木鸟”中用到了柴油机，已知柴油的热值是4.3×107J/kg，它表示的物理意义是______。
15.生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上______电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从______(选填“大地到油罐”或“油罐到大地”)。
16.如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压为______V，灯L2两端的电压为______V.若灯L1中的电流为200mA，则灯L2中的电流为______A。
17.两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为______；将它们并联接入电路中，通过甲乙两电阻的电流之比为______。
18.小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA⋅h，则它充满电后存储的电能为______J；经查，该手机的待机电流为15mA，则该手机最长待机时间为______h。
19.如图所示是家庭电子式电能表的表盘，其示数是______kw⋅h.表盘上标有“3200imp/kW⋅h，表示每消耗1kW⋅h的电能，指示灯闪烁3200次。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min闪烁320次，则该热水器的实际功率是
______W。
20.如图所示，是某种电热保暖鞋的工作原理示意图。供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换。保暖鞋在低温档工作时的电功率是______W，它的高温档工作1min产生的热量是______J。
三、作图题：本大题共1小题，共1分。
21.如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
四、实验探究题：本大题共3小题，共17分。
22.小涵同学在探究“不同物质的吸热能力”和“不同燃料燃烧的放热能力”，她设计了两组实验装置如图所示：
(1)探究“不同燃料燃烧的放热能力”时小涵应选用______(选填“甲”或“乙”)组器材。
(2)观察甲、乙两图，两个实验中除了图中相同的器材，还要用到的相同器材是______。秒表是用在______(选填“甲”或“乙”)组实验中。
(3)甲组实验是通过______来反映物质吸收热量的多少；乙组实验是通过______来反映燃料燃烧放出热量的多少。
23.小馨利用实验探究“电流跟电阻的关系”。已知电源电压为6V且保持不变。实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整(导线不允许交叉)；
(2)小馨把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是______。
A.电阻R处短路
B.电阻R处断路
C.滑动变阻器处断路
(3)排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时，______。
(4)将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______(选填“A“或“B“)移动，记录此时各表的示数。
(5)在此实验中，移动滑动变阻器的目的是______。
24.如图是“探究电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中封闭着等量的空气。
(1)接通电路后，容器中电阻丝的内能增大是通过______ (选填：“做功”或“热传递”)方式，该实验中我们是通过观察______ 来反映电流通过导体时产生热量的多少。
(2)图甲中的A、B管，在通电时间相等时，______ 管液面上升更高，表明电流通过导体产生的热量多少与______ 有关；
(3)采用图乙中的实验装置探究“电流通过导体产生的热量跟电流是否有关”时，右边透明容器中应该选用阻值为______ Ω的电阻丝。
(4)根据焦耳定律可知，在图乙中的、右透明容器中，电阻丝在相同时间内产生的热量之比为Q左：Q右=______ 。
五、计算题：本大题共2小题，共10分。
25.小明学习了燃料的热值后，很想知道家中使用的天然气的热值是多少？但在教材的燃料热值表中没有查阅到。于是，他在家里将装有2kg水的水壶放到天然气灶上去烧，用温度计测量水从20℃加热至80℃的过程中，观察到天然气表的数字变化了0.035m3。他通过上网查阅得知天燃气灶的效率约为36%，已知水的比热容c水=4.2×103J/(kg⋅℃)。求：
(1)在这个过程中水吸收了多少热量？
(2)请你帮小明算出天然气的热值。
26.新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。求：
(1)S和S1都闭合时电饭锅的电功率；
(2)电热丝R2的阻值；
(3)这30min内电饭锅产生的热量。
答案和解析
1.【答案】A
【解析】解：A、固体很难被压缩，说明分子间存在斥力，故A正确；
B、一切气体、液体和固体都能发生扩散现象，故B错误；
C、晶体熔化过程中，吸热但温度不变，故C错误；
D、一切物体在任何情况下都有内能，所以0℃的冰块也有内能，故D错误；
故选：A。
(1)分子间存在相互的引力和斥力；
(2)一切气体、液体和固体都能发生扩散现象；
(3)晶体熔化过程中，吸热但温度不变。
(4)一切物体在任何情况下都有内能。
此题考查了分子间斥力的理解、发生扩散的条件、晶体熔化的特点和物体具有内能的条件，是一道综合题。
2.【答案】C
【解析】解：
A、抽去玻璃隔板，两瓶中气体逐断混合均匀，说明分子在不停地做无规则运动，故A错误；
B、图中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，温度降低，故B错误；
C、试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故C正确；
D、图中汽缸内的气体推动活塞向下运动时(即做功冲程)，内能转化为机械能，气体的内能减少，故D错误。
故选：C。
(1)一切物体的分子在不停地做无规则运动；
(2)做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
本题考查做功改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
3.【答案】D
【解析】解：用摩擦的方法可以使物体带电，实质是电子发生了转移，不是创造了电荷；带电体能够吸引轻小物体，所以化纤衣服摩擦带电后能够吸引灰尘。
故选：D。
用摩擦的方法使物体带电叫摩擦起电。摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；
本题考查了学生对摩擦起电现象和本质的掌握，摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电，是一道基础题。
4.【答案】D
【解析】解：由并联电路中各支路独立工作、互不影响可知，要使红、绿、黄灯可独立发光，应采用三灯泡并联的连接方式，其三灯泡各有一个开关控制，故D正确。
故选：D。
根据“要求红、绿、黄灯可独立发光”可知三灯泡的连接方式，然后得出答案。
本题考查了电路图的设计，知道串并联电路的特点是解题的关键。
5.【答案】A
【解析】解：A、液晶电视机正常工作的电流约0.45A，其功率约为P=UI=220V×0.45A≈100W，故A符合题意；
B、教室一只灯管的功率在40W左右，根据P=UI，工作的电流约为I′=P′U′=40W220V≈0.2A，故B不符合题意；
C.试电笔内部电阻为高值电阻，阻值大小约一百万欧姆，故C不符合题意；
D.家里电饭锅的功率约1000W，工作一小时耗电能约W=P′′′t=1kW×1h=1kW⋅h，故D不符合题意。
故选：A。
(1)估测出液晶电视机正常工作的电流，由P=UI算出液晶电视机的电功率。
(2)估测出一只灯管的额定功率，由P=UI算出教室里一只灯管的工作电流。
(3)试电笔内部电阻为高值电阻，阻值大小约一百万欧姆。
(4)估测出家里电饭锅的功率，由W=Pt算出电饭锅工作1小时耗电量。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
6.【答案】D
【解析】解：由图知，电压表串联在电路中，而电压表的内阻很大，电路中的电流很小，故两个灯泡都不会发光，电流表指针几乎不动，此时电压表测电源电压，则电压表指针发生偏转，故D正确。
故选：D。
电压表的内阻较大，电流表的内阻较小，电压表串联使用时，电路中的电流很小。
本题考查了电压表和电流表的使用，明确电压表和电流表的内阻特点，是解答本题的关键。
7.【答案】D
【解析】解：由图知，定值电阻R1与滑动变阻器R2串联，油量表串联在电路中，所以油量表是由电流表改装而成的；
A、由图知，若去掉定值电阻R1，当R2的电阻为零时，会造成电源短路，所以电路中串联电阻R1能起到保护电路的作用，则电阻R1不能去掉，故A错误；
BC、当油面下降时，浮标下降，滑片向上移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流减小，即油量表的示数会减小，故B错误；
电路中的电流减小，根据公式P=I2R可知，定值电阻R1消耗的功率变小，故C错误；
D、油面升高时，浮标上升，滑片向下移动，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据U=IR可知，定值电阻R1两端的电压变大；电源电压不变，根据串联电路的电压规律可知，滑动变阻器两端的电压会减小；所以电压表应并联在R1两端，才能满足要求油面升高时示数变大，故D正确。
故选：D。
由图知，定值电阻R1与滑动变阻器R2串联，油量表串联在电路中，为电流表；
(1)根据R1的作用分析；
(2)(3)油面下降时，滑动变阻器接入电路的电阻会发生变化，根据电阻的变化判定电路中电流的变化；根据公式P=I2R判定功率的变化；
(4)电压表应并联在电路中；油面升高时，根据每个电阻两端电压的变化判定电压表与谁并联。
本题考查了油量表改装电表的判断和工作原理、电路电阻的作用等问题，分析清楚电路结构、掌握滑动变阻器的作用是正确解题的关键。
8.【答案】C
【解析】【分析】
电流通过导体时电能转化成内能，把这种现象叫做电流的热效应，从能量转化的角度可进行分析选择。
本题考查了电流的热效应的应用，分析时注意看是否把电能主要转化为内能。
【解答】
A、电动牙刷工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，故A错误；
B、电动剃须刀工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，故B错误；
C、电蒸蛋器工作时，主要把电能转化为内能，是利用电流的热效应工作的，故C正确；
D、迷你电风扇工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，故D错误。
故选：C。
9.【答案】C
【解析】解：A、使用试电笔时，手必须接触笔尾金属体才能构成通路，试电笔接触火线时氖管才能发光，故A错误；
B、当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，而空气开关只有在电路电流过大时才会断开电路，故B错误；
C、空气开关“跳闸”可能是用电器发生短路，也可能是电路中同时工作的用电器总功率过大，故C正确；
D、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故D错误。
故选：C。
(1)使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光；
(2)当出现短路、过载(用电器总功率过大)和漏电时，漏电保护器能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，空气开关会断开电路；
(3)电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；
(4)家庭电路中必须安装保险丝或空气开关。
本题考查了安全用电常识及试电笔的使用，只要同学们牢记安全用电常识，并正确规范操作，就能够避免危险发生。
10.【答案】A
【解析】解：在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了断路现象；灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均不发光，说明火线出现了断路现象，因此是AB间发生了断路。
故选：A。
电热壶突然停止工作，灯L仍正常发光，说明灯泡相连的火线和零线正常，但电路中一定出现断路；
测电笔测试三孔插座的左右两孔，氖管发光，说明两孔与火线是连通的，若不发光，说明与火线是断开的。
本题考查了用测电笔检测电路的故障。在正常情况下，测电笔测火线应亮，测零线应不亮。
11.【答案】B
【解析】解：根据P=UI可得，两灯泡的额定电流分别为：
I1=P1U1=3W6V=0.5A，I2=P2U2=6W6V=1A，
根据欧姆定律可得，两灯泡的电阻分别为：
R1=U1I1=6V0.5A=12Ω，R2=U2I2=6V1A=6Ω；
A、因为两灯泡的额定电流不相等，所以两只灯泡不可能同时正常发光，故A错误；
B、灯泡L1正常发光时，灯泡L2的实际功率：P2=I2R2=(0.5A)2×6Ω=1.5W，故B正确。
C、串联电路中各处的电流相等，电路中的最大电流I=I1=0.5A，故C错误；
D、灯泡的亮暗取决于实际功率的大小，L1的电阻大，由P=I2R，实际功率大，灯泡L1较亮，故D错误。
故选：B。
根据P=UI求出两灯泡的额定电流，利用欧姆定律求出两灯泡的电阻；
(1)如果两灯泡的额定电流相等，可以同时发光，否则不可能同时正常发光；
(2)根据串联电路的电流特点确定电路中的最大电流，根据P=I2R比较两灯泡的实际功率，实际功率大的灯泡较亮；再根据P=I2R求出灯泡L1正常发光时灯泡L2的实际功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是知道两灯泡串联时电路中的最大电流为两灯泡额定电路的较小值和知道灯泡的亮暗取决于实际功率的大小。
12.【答案】C
【解析】解：由图可知，两电阻串联，电压表测电阻R两端的电压；
A、由题意可知，有人通过时R两端的电压减小，由串联电路的电压特点可知，R0两端的电压增大，由欧姆定律可知，R0的电流变大，故A错误；
B、由串联电路的电流特点可知，有人通过时，电路中的电流变大，由P=UI可知，电源电压一定，有人通过时，电路中的电流变大，电路的总功率变大，故B错误；
C、有人通过时，光敏电阻阻值变为10Ω，电压表示数变为2V，此时电路中电流：I有=UR有R =2V10Ω=0.2A，
由串联电路的电压特点可知，此时R0两端的电：U0有=U−UR有=3V−2V=1V，
由欧姆定律可知，R0的阻值：R0=U0有I有=1V0.2A=5Ω，
无人通过时，电压表示数为2.5V，由串联电路的电压特点可知，此时R0两端的电：U0无=U−UR无=3V−2.5V=0.5V，
此时电路中电流：I无=UR无R =0.5V5Ω=0.1A，
由欧姆定律可知，R的阻值：R无=UR无I无=Ω，故C正确；
D、由串联电路的电流特点可知，通过无人通过，R0 的电流为0.1A，此时R0 的功率：P=I0无2R0=(0.1A)2×5Ω=0.05W，故D错误。
故选：C。
由图可知，两电阻串联，电压表测电阻R两端的电压；
(1)由题意可知，有人通过时R两端的电压减小，根据串联电路的电压特点分析出R0两端的电压变化，根据欧姆定律分析出通过R0的电流变化；
(2)根据P=UI分析有人通过时，电路总功率的变化；
(3)根据有人通过时，光敏电阻阻值变为10Ω，电压表示数变为2V，利用欧姆定律求出此时电路中的电流，根据串联电路的电压特点求出R0两端的电压，根据欧姆定律求出R0的阻值，根据无人通过时，电压表示数为2.5V，利用串联电路的电压特点求出R0两端的电压，根据欧姆定律求出此时电路中的电流，进而求出R的阻值；
(4)根据P=UI=I2R求出无人通过，R0 的功率。
本题考查串联电路的特点、欧姆定律和电功率公式的应用，关键是正确分析有人通过和无人通过时R两端的电压。
13.【答案】比热容 热传递
【解析】解：因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水做冷却剂；
水冷却发动机通过的热传递的方式使发动机的内能减少。
故答案为：比热容；热传递。
(1)对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
(2)做功和热传递可以改变物体的内能。
此题注意考查了改变内能的方式、水的比热容大的应用以及比热容的物理意义，注意比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关。
14.【答案】内 机械 1 kg柴油完全燃烧时放出的热量是4.3×107J
【解析】解：(1)气体推动活塞，气体对活塞做功，气体的内能转化为活塞的机械能；
(2)柴油的热值为4.3×107J/kg，它表示的物理意义是：1kg柴油完全燃烧时放出的热量是4.3×107J；
故答案为：内；机械；1kg柴油完全燃烧时放出的热量是4.3×107J。
(1)做功可以改变物体的内能，气体对外做功，将内能转化为机械能；
(2)热值的定义是：1kg某种燃料完全燃烧时放出的热量叫做这种燃料的热值。
本题考查学生对改变物体内能的方法和热值的理解和运用，难度不大。
15.【答案】正 大地到油罐
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
(1)摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电；
(2)规定正电荷定向移动的方向为电流方向；金属导电是因为金属导体中有能够自由移动的自由电子，自由电子带负电荷。
本题考查了摩擦起电的原因和实质，以及电流的形成及电流方向等知识的掌握；要理解摩擦起电的实质是电荷的转移。
16.【答案】
【解析】解：
由图知，当S1闭合、S2断开时，两灯串联，电压表测L1两端的电压，则U1=2.5V，
当S1断开，S2闭合时，两灯仍串联，电压表测电源电压，则电源电压U=6V，
由于两灯的连接方式没有发生改变，所以L1两端的电压不变仍为2.5V，
由串联电路的电压特点可得，L2两端的电压U2=U−U1=6V−2.5V=3.5V；
因串联电路中电流处处相等，所以灯L2中的电流I2=I1=200mA=0.2A。
故答案为：2.5；3.5；0.2。
当S1闭合、S2断开时，两灯串联，电压表测L1两端的电压；当S1断开，S2闭合时，两灯仍串联，电压表测电源电压；
由串联电路电压特点可得L2两端的电压；由串联电路的电流特点可得通过L2的电流。
本题考查串联电路电流和电压特点和应用，正确分析开关在不同状态下电路的连接情况以及电压表作用是解题的关键。
17.【答案】1：2 ； 2：1
【解析】解：
两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，通过的电流是相同的，根据U=IR可知，其电压之比等于电阻之比，即U1：U2=R1：R2=20Ω：40Ω=1：2；
将它们并联接入电路中，其两端的电压是相等的，根据I=UR可知，其电流与电阻成反比，即电流之比等于电阻之比的倒数，I1：I2=R2：R1=40Ω：20Ω=2：1。
故答案为：1：2；2：1。
在串联电路中，各处的电流是相同的；在并联电路中，各支路两端的电压相等，据此分析比值的大小。
本题考查了串并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
18.【答案】39960 200
【解析】解：根据I=Qt可知，手机锂电池充满电后，储存的电荷量：
Q=It=3000×10−3A×3600s=10800C，
充电电流所做的功即储存的电能为：
W=UIt=UQ=3.7V×10800C=39960J。
该手机最长待机时间为：
t′=QI待=3000mA⋅h15mA=200h。
故答案为：39960；200。
知道电池的容量，根据I=Qt，W=UIt=UQ求出电流做的功即为储存的电能。根据电池容量求出待机的时间。
本题考查了手机电池充满电后储存电能的计算，电池充电过程的能量转化、用电常识等，关键是明白手机电池容量的含义。
19.【答案】318.61500
【解析】解：
(1)由图知，电能表的示数为318.6kW⋅h；
(2)因为“3200imp/(kW⋅h)”表示每消耗1kW⋅h的电能，指示灯闪烁3200次，
所以闪烁320次该热水器消耗电能：
W=3203200kW⋅h=0.1kW⋅h，
该用电器的电功率：
P=Wt=0.1kW⋅h460h=1.5kW=1500W。
故答案为：318.6；1500。
(1)电能表读数时，注意电能表的单位是kW⋅h，最后一位是小数；
(2)3200imp/(kW⋅h)表示每消耗1kW⋅h的电能，指示灯闪烁3200次，从而可求闪烁320次消耗的电能；根据公式P=Wt求出该用电器的电功率。
本题考查了学生根据电能表的参数测量用电器电功率的方法，首先理解参数的真正含义，根据灯闪烁的次数计算出用电器消耗的电能，根据电能和时间计算出功率，在计算过程中注意单位的统一。
20.【答案】6；1080
【解析】【分析】
本题考查了电功率公式和电热公式的应用，正确的分析开关位于不同触点时电路的连接方式和对应档位的判断是关键。
由电路图可知，开关S接触a、b两个触点时，电路断路；开关S接触b、c两个触点时，电路为R2的简单电路；开关S接触c、d两个触点时，R1与R2并联；开关S接触d、e两个触点时，电路为R1的简单电路；根据电阻的并联和P=UI=U2R求出它们对应的电功率，电功率最小的为低温档；根据Q=W=Pt求出它的高温档工作1min产生的热量。
【解答】
由电路图可知，开关S接触a、b两个触点时，电路断路，电路的功率为0W；
开关S接触b、c两个触点时，电路为R2的简单电路，电路的电功率P1=U2R2=(6V)26Ω=6W；
开关S接触c、d两个触点时，R1与R2并联，由1R=1R1+1R2可得，电路的总电阻R=R1R2R1+R2=3Ω×6Ω3Ω+6Ω=2Ω，电路的电功率P2=U2R=(6V)22Ω=18W；
开关S接触d、e两个触点时，电路为R1的简单电路，电路的电功率P3=U2R1=(6V)23Ω=12W，
综上可知，保暖鞋在低温档工作时的电功率6W，高温档的功率为18W，
它的高温档工作1min产生的热量：
Q=W=P2t=18W×60s=1080J。
21.【答案】如图所示：

【解析】解：冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示：
根据照明灯和压缩机的工作特点判定其连接方式；为了用电的安全，开关应该接在火线与用电器之间；有金属外壳的用电器，其外壳要接地。
本题考查了家庭电路的连接，属于基础题。
22.【答案】乙 天平 甲 加热时间的长短 水升高的温度
【解析】解：(1)研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材。
(2)观察甲、乙两图，甲中要控制水和沙子的质量必须相等，乙中两杯水的质量必须相等，酒精和碎纸的质量也要相等，因此还要用天平称量质量，即要用到相同的器材是天平；
(3)甲组实验是通过加热时间的长短来反映物质吸收热量的多少，故需要秒表；乙组是通过水升高的温度反映燃料放出热量的多少。
故答案为：(1)乙；(2)天平；甲；(3)加热时间的长短；水升高的温度。
(1)研究不同燃料燃烧放热能力，应选用不同的燃料；
(2)(3)实验中需要控制酒精和碎纸片的质量相同，被加热的液体的质量相同；加热时间的长短反映物质吸收热量的多少；相同质量的同种液体，升高的温度反映燃料放出热量的多少。
本题考查了学生对“不同物质吸热升温的现象”和“不同燃料燃烧的放热能力”实验探究，分析时利用好控制变量法是解决本题的关键。
23.【答案】B 电流与电阻成反比 2.5A控制电阻的电压不变
【解析】解：(1)变阻器按一下一上接入电路中与电阻串联，由图丙知，电阻两端的电压始终保持：
UV=IR=0.1A×25Ω=-----=0.5A×5Ω=2.5V，故电压表选用小量程与灯并联，如下所示：
(2)A.若电阻R处短路，则电压表没有示数，电流表有示数，不符合题意；
B.若电阻R处断路，电流表无示数，电压表串联在电路中与电源连连通，电压表测电源电压，故电压表有示数，符合题意；
C.若滑动变阻器处断路，则整个电路断路，两表都没有示数，不符合题意；
(3)由(1)知电阻两端的电压始终保持2.5V，故由图象可以得出结论：电压一定时，电流与电阻成反比；
(4)根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压为2.5V，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A移动，记录此时各表的示数；
(5)在此实验中，移动滑动变阻器的目的是控制电阻的电压不变。
故答案为：(1)如上；(2)B；(3)电流与电阻成反比；(4)2.5；A；(5)控制电阻的电压不变。
(1)变阻器按一下一上接入电路中与电阻串联，由图丙求出电阻两端的电压确定电压表选用小量程与灯并联；
(2)逐一分析每个选项，找出符合题意的答案；
(3)由(1)知电阻两端的电压始终保持不变，据此得出结论；
(4)(5)据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向。
本题探究“电流跟电阻的关系”，考查电路连接、故障分析、控制变量法和数据分析及操作过程。
24.【答案】(1)做功；U形管两边液面高度差；(2)B；电阻大小；(3)5；(4)9：4。
【解析】(1)电流流过电阻丝时会做功，将电能转化为电阻丝的内能，是通过做功方式改变内能的；电流通过电热丝产生热量的多少不能直接观察，电热丝产生的热量被容器内空气吸收，各个容器内空气的温度变化可以通过液面高度差的变化来反映；
(2)左图中两电阻丝串联，其阻值是不同的，在通电时间相等、电流相同时，10Ω的电阻大，B管液面上升得更高，表明电流通过导体产生的热量多少与电阻的大小有关；
(3)探究“电流通过导体产生的热量跟电流是否有关”时，需要控制导体的电阻和通电时间相同，电流不同；左侧容器内电阻为5Ω，故右边透明容器中应该选用阻值为5Ω的电阻丝；
(4)右边的电路中，根据并联电路的电流关系可知，上下电阻之比为10Ω：5Ω=2：1，则通过电流之比为1：2，即通过下面电阻的电流为23I；
根据Q=I2Rt可知，左右电阻丝在相同时间内产生的热量之比为Q左：Q右=I左2Rt：I右2Rt=I左2：I右2=I2：(23I)2=9：4。
(1)改变内能的方法有两个：做功和热传递；电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)(3)电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制通电时间和电阻不变；
(4)根据公式Q=I2Rt比较产生热量多少。
本题考查了学生对焦耳定律的掌握，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。
25.【答案】解：(1)在这个过程中水吸收的热量Q吸=c水m水(t−t0)=4.2×103J/(kg⋅℃)×2kg×(80℃−20℃)=5.04×105J；
(2)天然气完全燃烧放出的热量Q放=Q吸η=5.04×105J36%=1.4×106J，
天然气的热值q天然气=Q放V=1.4×106J0.035m3=4×107J/m3
答：(1)在这个过程中水吸收了5.04×105J的热量；
(2)天然气的热值为4×107J/m3。
【解析】(1)根据Q吸=c水m水(t−t0)得出在这个过程中水吸收的热量；
(2)根据Q放=Q吸η得出天然气完全燃烧放出的热量，根据q天然气=Q放V得出天然气的热值。
本题考查燃料完全燃烧放出热量、水吸收热量、效率的计算，综合性强，难度适中。
26.【答案】解：(1)S和S1都闭合时，电阻R1与R2并联；由乙图可知此时电流值Imax=3A，
则功率Pmax=UImax=220V×3A=660W；
(2)开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值I1=2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2=Imax−I1=3A−2A=1A，
根据欧姆定律得：R2=UI2=220V1A=220Ω。
(3)只有R1工作时功率P1=UI1=220V×2A=440W；
由乙图可知：t′=10min+(20min−15min)=15min=900s，
t′′=(15min−10min)+(30min−20min)=15min=900s，
则Q′=W′=Pmaxt′=660W×900s=5.94×105J，
Q′′=W′′=P1t′′=440W×900s=3.96×105J，
∴Q=Q′+Q′′=5.94×105J+3.96×105J=9.9×105J。
答：(1)S和S1都闭合时电饭锅的电功率为660W；
(2)电热丝R2的阻值为220Ω；
(3)这30min内电饭锅产生的热量为9.9×105J。
【解析】(1)S和S1都闭合时，电阻R1与R2并联；电路中电流最大，由乙图可知此时电流值，则利用P=UI求出功率；
(2)开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值，根据并联电路的电流特点可知通过R2工作时的电流值，然后根据欧姆定律即可求出R2的阻值。
(3)利用P=UI求出只有R1工作时功率；由乙图可知：30min内两种情况下各自的工作时间，利用W=Pt分别求出两种情况下各自产生的热量，最后求其和即可。
本题考查电功率的计算，根据是结合电路图会对图象的分析，知道两种状态下对应的电流值时关键。
