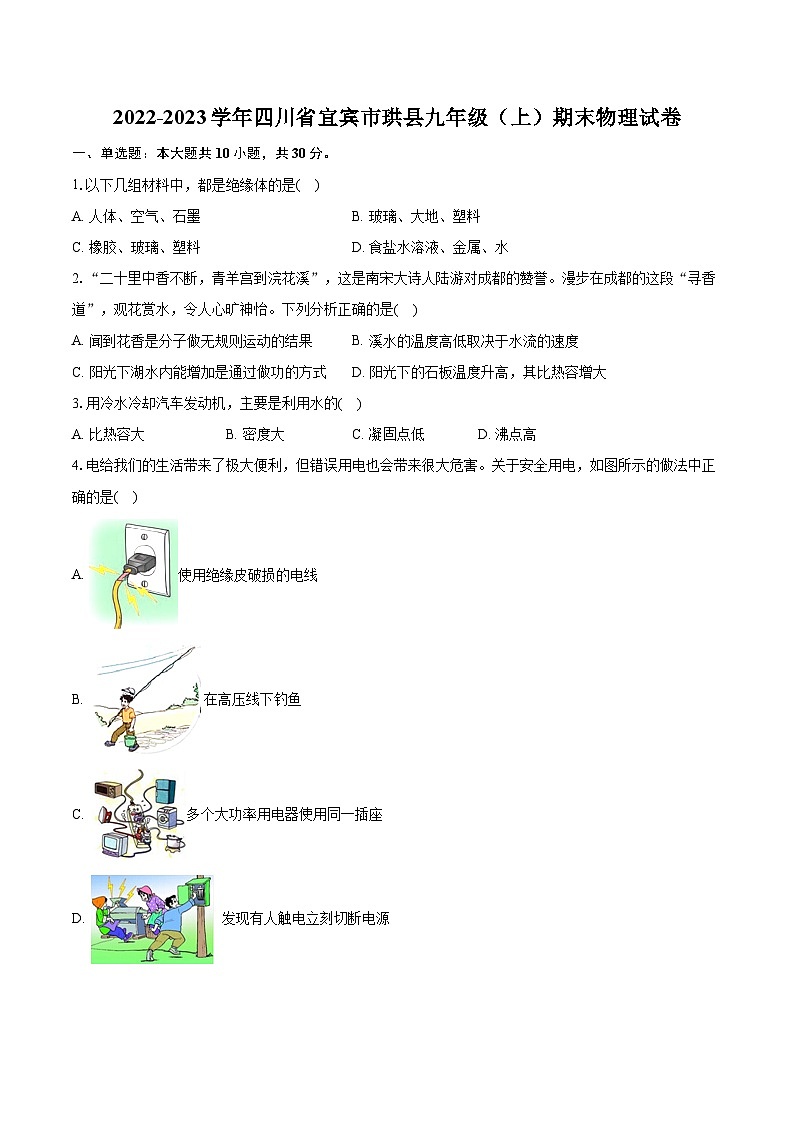

2022-2023学年四川省宜宾市珙县九年级（上）期末物理试卷（含详细答案解析）

这是一份2022-2023学年四川省宜宾市珙县九年级（上）期末物理试卷（含详细答案解析），共20页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.以下几组材料中，都是绝缘体的是( )
A. 人体、空气、石墨B. 玻璃、大地、塑料
C. 橡胶、玻璃、塑料D. 食盐水溶液、金属、水
2.“二十里中香不断，青羊宫到浣花溪”，这是南宋大诗人陆游对成都的赞誉。漫步在成都的这段“寻香道”，观花赏水，令人心旷神怡。下列分析正确的是( )
A. 闻到花香是分子做无规则运动的结果B. 溪水的温度高低取决于水流的速度
C. 阳光下湖水内能增加是通过做功的方式D. 阳光下的石板温度升高，其比热容增大
3.用冷水冷却汽车发动机，主要是利用水的( )
A. 比热容大B. 密度大C. 凝固点低D. 沸点高
4.电给我们的生活带来了极大便利，但错误用电也会带来很大危害。关于安全用电，如图所示的做法中正确的是( )
A. 使用绝缘皮破损的电线
B. 在高压线下钓鱼
C. 多个大功率用电器使用同一插座
D. 发现有人触电立刻切断电源

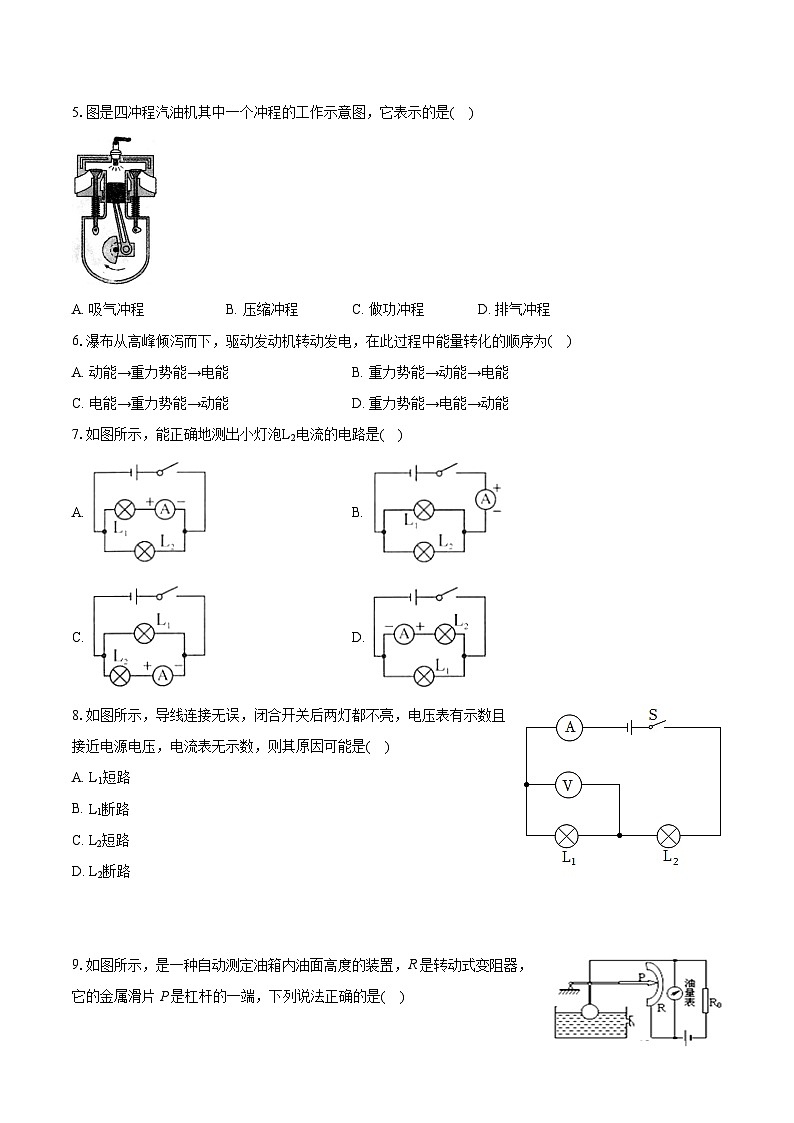

5.图是四冲程汽油机其中一个冲程的工作示意图，它表示的是( )
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
6.瀑布从高峰倾泻而下，驱动发动机转动发电，在此过程中能量转化的顺序为( )
A. 动能→重力势能→电能B. 重力势能→动能→电能
C. 电能→重力势能→动能D. 重力势能→电能→动能
7.如图所示，能正确地测出小灯泡L2电流的电路是( )
A. B.
C. D.
8.如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是( )
A. L1短路
B. L1断路
C. L2短路
D. L2断路
9.如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是( )
A. 油位越高，R两端的电压越大B. R、R0在电路中是并联的
C. 油位越高，流过R的电流越大D. 油量表是由电流表改装而成的

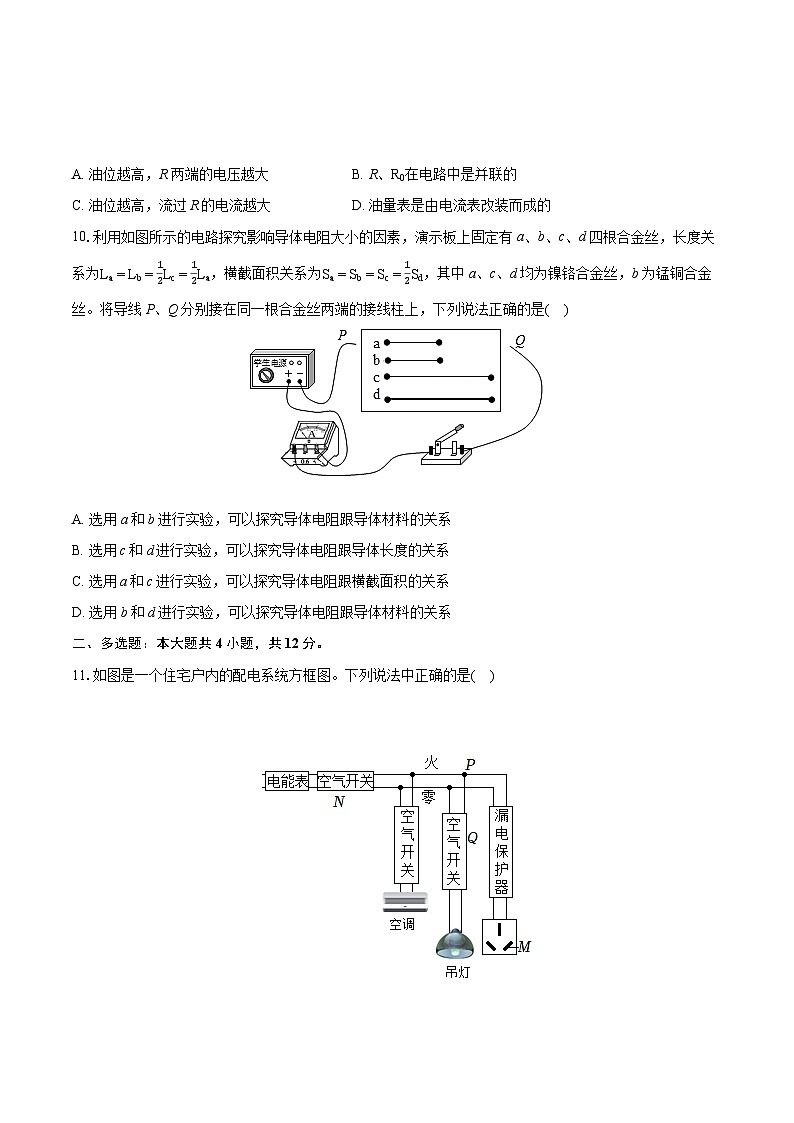

10.利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12Lc=12La，横截面积关系为Sa=Sb=Sc=12Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是( )
A. 选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B. 选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C. 选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D. 选用b和d进行实验，可以探究导体电阻跟导体材料的关系
二、多选题：本大题共4小题，共12分。
11.如图是一个住宅户内的配电系统方框图。下列说法中正确的是( )
A. 空气开关Q与吊灯灯泡是串联
B. 当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
C. 当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用
D. 当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
12.如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是( )
A. 通电后可探究电流产生的热量与通电时间的关系
B. 通电后可探究电流产生的热量与电流大小的关系
C. 通电一段时间后，右侧U形管中液面高度差较大
D. 用U形管中液面高度差反映电流产生热量的多少属于转换法
13.下列说法正确的是( )
A. 沿海地区通常比内陆地区昼夜温差小，原因之一是水的比热容比砂石的比热容大
B. 冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能
C. 长时间紧压在一起的铅片和金片互相渗入，是由于发生了扩散现象
D. 汽油机的做功冲程中，燃气对外做功，将内能转化为机械能
14.如图所示电路，甲、乙两灯分别标有“6 V，6 W”和“6V，3 W”字样，电源电压恒为6 V。不考虑温度对灯丝电阻的影响，下列说法正确的是( )
A. 只闭合S1时，甲、乙两灯的实际功率之比为2:1
B. 只闭合S2、S3时，甲、乙两灯的实际功率之比为2:1
C. 只闭合S1、S2时，电路的总功率为6W
D. 只闭合S1、S2时，电路的总功率为3W
三、填空题：本大题共8小题，共16分。
15.用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带______ 电。充电时，手机电池属于______ (选填“用电器”或“电源”)。
16.小李在进行如图所示的实验前，向酒精灯内添加酒精时，闻到了酒精味，这是酒精的______ 现象；试管内的水沸腾后，塞子被高温高压的水蒸气冲出去，这个过程中的能量转化情况与汽油机的______ 冲程的能量转化情况相同。
17.小明同学依据教材中“想想议议”栏目的内容编写了一道习题：某工厂上半年共节电5000kW⋅h，可供500W电吹风工作多少小时？其中“kW⋅h”是______的单位(填物理量名称)；“5000kW⋅h”在实际生活中又可记为5000 ______(填单位)。
18.如图所示，在配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到的现象是______ ，这是因为活塞压缩空气，使空气的内能______ ，温度升高。
19.如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数__________ (选填“变大”“不变”或“变小”)，灯泡L1的亮度__________(选填“变亮”“不变”或“变暗”)。
20.如图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间______不变。换接电阻多次实验，是为了______。
21.某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______ (选填“甲”或“乙”)电热水壶，选择的理由是乙的额定电流______ 。
22.某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了______次功。如果汽油机在某段时间内消耗了400g汽油，则汽油完全燃烧可放出热量为______ J。(q汽=4.6×107J/kg)
四、作图题：本大题共2小题，共6分。
23.如图是某实物连接电路。请根据实物图在方框内画出对应的电路图。
24.请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
五、实验探究题：本大题共2小题，共15分。
25.某实验小组用如图甲所示的装置比较水和煤油的吸热本领。
(1)用两个相同规格的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。图乙中，若图线②反映水的温度随时间的变化规律，则图线______ (填序号)可以反映煤油的温度随时间的变化规律。加热过程中，煤油的热值______ (填“变大”“不变”或“变小”)；
(2)同时停止加热，在相同质量的水和煤油温度降低的过程中，水放出的热量与降低的温度之比______ (填“大于”“等于”或“小于”)煤油放出的热量与降低的温度之比。
26.在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
(1)请用笔画线代替导线，将图1的电路连接完整；
(2)闭合开关前，滑动变阻器的滑片应置于______ (选填“左”或“右”)端；
(3)闭合开关，移动滑片，当电压表的示数为______ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；
(4)继续移动滑片，电压表示数如图所示，为______ V，此时电流表示数为0.24A，小灯泡的实际功率为______ W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是______ ；
(5)完成上述实验后，某小组设计了图2所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：
①把已知阻值的定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数U0；
③利用上面测得的物理量，写出小灯泡的额定功率表达式：______ 。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选______ Ω的。
六、计算题：本大题共2小题，共21分。
27.某同学估算煤气灶烧水时的效率，他在烧水壶中装入V=2.5L水，烧水前的水为20℃，将水加热至100℃，立即关闭煤气，烧水前、后燃气表的示数变化“△V=0.105m3”，该同学查得煤气的热值q=4×107J/m3，水的密度ρ=1.0×103kg/m3，水的比热容为4.2×103J/(kg⋅℃)，求：
(1)水吸收的热量；
(2)燃气灶烧水效率。
28.如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0∼0.6A”，电压表量程为“0∼15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
(1)求R0的阻值；
(2)求滑动变阻器的最大阻值；
(3)在保证电路安全的情况下，求电路消耗的最大功率。
答案和解析
1.【答案】C
【解析】解：
A、空气不容易导电，是绝缘体；人体和石墨是导体。故A错误；
B、大地是导体；玻璃和塑料不容易导电，是绝缘体。故B错误；
C、玻璃、橡胶和塑料都不容易导电，是绝缘体。故C正确。
D、食盐水溶液、金属都是导体，纯净的水是绝缘体。故D错误。
故选：C。
容易导电的物体是导体；不容易导电的物体是绝缘体。
本题考查了导体和绝缘体的区分，导体和绝缘体不要死记硬背要根据生活中哪些地方用什么来导电，用什么来绝缘来记忆，效果比较好。
2.【答案】A
【解析】解：A、闻到花香，芳香分子不停地做无规则运动，扩散到空气中，故A正确；
B、溪水的温度高低取决于水分子的热运动，与水流的速度无关，故B错误；
C、阳光下湖水内能增加是通过热传递的方式改变水的内能的，故C错误；
D、阳光下的石板温度升高，但物质的种类和状态没有发生变化，因此石板的比热容不变，故D错误。
故选：A。
(1)组成物质的分子不停地做无规则的运动，扩散现象证明了分子的无规则运动；
(2)物体温度的高低与分子的热运动有关与物体宏观上的运动速度无关；
(3)物体吸收热量，物体内能增加，这是通过热传递来改变物体的内能；
(4)比热容是物质本身的一种特性，反映了物体的吸热或放热能力，大小只与物质的种类和状态有关，与其它因素没有关系。
本题考查了分子的热运动、改变物体内能的方式和比热容的概念等知识，是一道综合题。
3.【答案】A
【解析】解：因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水冷却发动机，冷却效果好；故A正确、BCD错误。
故选：A。
(1)比热容的定义：单位质量的某种物质温度升高和降低1℃吸收和放出的热量。
(2)因水的比热容比其它物质的比热容大，所以相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多，据此分析。
本题主要考查了学生对水的比热容大的特点及应用的掌握，比较典型的题目，要熟练掌握。
4.【答案】D
【解析】解：A、使用绝缘皮破损的电线容易漏电和触电，故A错误；
B、在高压线下钓鱼，易发生高压电弧触电，故B错误；
C、多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故C错误；
D、发现有人触电立刻切断电源，故D正确；
故选：D。
(1)使用绝缘皮破损的电线容易漏电和触电；
(2)安全用电原则：不靠近高压带电体，不接触低压带电体；
(3)用电器功率过大会引起火灾；
(4)发现有人触电立刻切断电源；
本题考查了安全用电原则、触电的预防和处理，属于基础题。
5.【答案】C
【解析】解：分析该图能看出，两个气门都关闭，活塞向下运动，该过程中是做功冲程，故C正确。
故选：C。
汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，各冲程的特点不同，因此根据气门的状态和活塞的运行方向确定冲程。
本题考查了内燃机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
6.【答案】B
【解析】【分析】
此题要求学生熟练掌握各种能量的变化，能量转化的过程都是有规律可循的，在平常的学习中要注意总结归纳。
判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
【解答】
瀑布从高峰倾泻而下，将重力势能转化为动能，驱动发动机转动发电，又将动能转化为电能，所以能量转化是重力势能→动能→电能。
故选：B。
7.【答案】D
【解析】解：A、由图示电路图可知，该电路为并联电路，电流表与小灯泡L1串联在支路，电流表的正负接线柱接反了，不能测出通过小灯泡L2的电流，故A错误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B错误；
C、由图示电路图可知，电流表与小灯泡L2串联，且电流从负接线柱流入，正接线柱流出，不能测量通过小灯泡L2的电流，故C错误；
D、由图示电路图可知，电流表与小灯泡L2串联在支路，电流表的正、负接线柱接法正确，能测量通过小灯泡L2的电流，故D正确。
故选：D。
根据电流表与被测用电器串联，并且流入电流表的电流必须从正接线柱流入，负接线柱流出，对四个选项逐一分析，即可找出正确选项。
本题考查电流表的正确使用方法的辨别情况，本题的关键是观察电流表的连接方式和正负接线柱的接法。
8.【答案】B
【解析】解：A、如果灯L1短路，电压表被短路，电压表无示数，电路为L2的基本电路，电流表示数变大，故A错误；
B、如果灯L1断路，则电路中无电流，电流表示数为0；电压表与电源之间是接通的，测量的是电源电压，有示数，故B正确；
C、如果灯L2短路，则电压表测量的是电源电压，电压表有示数，电流表有示数，示数变大，故C错误；
D、如果灯L2断路，则整个电路断路，电路中无电流，两表都无示数，故D错误。
故选：B。
根据电路图可知，两灯泡串联，电压表测量L1两端电压，电流表测量电路中的电流，根据选项逐一分析找出符合要求的选项。
本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力。
9.【答案】A
【解析】解：A、串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，电路中的电流也越小。所以油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，分担的电压越大，油量表的示数越大。
B、R和R0在电路中是串联的。
C、油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，根据欧姆定律知电流越小。
D、油量表和滑动变阻器是并联的，油量表是电压表。
故选：A。
根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表。
油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，所以油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，油量表的示数越大。
本题根据油量表并联在电路中，可以判断油量表是电压表；根据串联电路中电阻越大分担的电压越大，可以判断电压表的示数变大；根据欧姆定律，电压不变，电阻越大，电路中的电流越小。
10.【答案】A
【解析】解：A、选用a和b进行实验，a和b长度相同，横截面积相同，而材料不同，所以可以探究导体电阻跟导体材料的关系，故A正确；
B、选用c和d进行实验，c和d长度相同，材料相同，而横截面积不同，所以可以探究导体电阻跟导体横截面积的关系，故B错误；
C、选用a和c进行实验，a和c材料相同，横截面积相同，而长度不同，所以可以探究导体电阻跟长度的关系，故C错误；
D、选用b和d进行实验，b和d长度不同，横截面积不同，材料不同，有三个变量，所以不可以探究导体电阻跟导体材料的关系，故D错误。
故选：A。
电阻是导体本身的一种性质，电阻大小的影响因素有材料、长度、横截面积、温度，探究影响电阻大小的因素时，要利用控制变量的思想去分析。
本题探究影响电阻大小的因素，主要考查了控制变量法和转换法的运用。
11.【答案】AC
【解析】解：A、由图可知，空气开关Q控制吊灯灯泡，因此空气开关Q与吊灯灯泡是串联，故A正确；
B、图中P处为火线，正常状况下，用试电笔接触P点氖管会发光，故B错误；
C、三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线，因此图中M点为火线；漏电保护器只有在电路发生漏电或有人触电时才会切断电源，当站在地上的人不小心用手指接触到插孔M内火线，电流会从大地导走，此时漏电保护器会迅速切断电流，对人身起到保护作用，故C正确；
D、当N处的空气开关跳闸时，可能是用电器的总功率过大，也可能是电路中发生了短路，故D错误。
故选：AC。
(1)开关与被控制的电路串联；
(2)家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光；
(3)三孔插座的连接方法：上孔接地线；左孔接零线；右孔接火线；漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地导走了，从而切断电路；
(4)电路电流过大的原因：一是短路；二是用电器的总功率过大。
本题考查了对家庭电路的了解、以及漏电保护器、空气开关、试电笔的特点及应用，属安全用电的常识，应熟知。
12.【答案】CD
【解析】解：AB、两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系，故A错误，B错误；
C、两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多，即右侧U形管中液面高度差较大，故C正确；
D、电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，运用的是转换法，故D正确。
故选：CD。
(1)电流产生的热量跟电流大小、电阻大小、通电时间有关，甲图两电阻串联接入电路，通过两电阻的电流相等，故探究电流产生热量跟电阻关系；由焦耳定律Q=I2Rt可知，右侧电阻产生热量多，即右侧容器中产生热量多；
(2)电流通过导体产生热量的多少不能直接观察，通过转换法间接得到导体通电后产生热量的多少。
本题探究“电流通过导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联电路的规律及焦耳定律的运用。
13.【答案】ACD
【解析】解：A、沿海地区通常比内陆地区昼夜温差小，原因沿海地区多水，内陆地区多砂石，水的比热容比砂石的比热容大，同样受冷和受热时温度变化小，故A正确；
B、冬天双手互搓，手克服摩擦做功，机械能转化为内能，使手的温度升高，这是用做功的方式改变内能，故B错误；
C、铅片与金片紧压在一起，过几年铅片和金片互相渗入，是扩散现象形成的，故C正确；
D、汽油机在做功冲程里，高温、高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能，故D正确。
故选：ACD。
(1)水的比热容比砂石的较大，因此在同样受冷和受热时，水的温度变化较小，砂石的温度变化较大；
(2)改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；
(3)两种不同物质相互接触时，彼此进入对方的现象是扩散；
(4)汽油机在做功冲程里，高温、高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能。
本题主要考查学生对比热容、改变内能的方式、扩散现象、汽油机做功冲程等的掌握，难度不大。
14.【答案】BD
【解析】解：不考虑温度对灯丝电阻的影响，则R1=U1额2P1额=(6V)26W=6Ω；R2=U2额2P2额=(6V)23W=12Ω；
A、只闭合S1时，甲、乙两灯串联，通过两灯的电流相等，根据P=I2R，P1实P2实=I2R1I2R2=6Ω12Ω=12，故A错误；
B、只闭合S2、S3时，甲、乙两灯并联，甲、乙两灯的实际电压均等于额定电压6V，所以实际功率都等于额定功率，则P1实P2实=P1额P2额=6W3W=21，故B正确；
CD、只闭合S1、S2时，甲灯被短路，乙灯两端的实际电压等于额定电压6V，实际功率等于额定功率3W，即电路的总功率为3W，故C错误，D正确。
故选：BD。
不考虑温度对灯丝电阻的影响，先根据R=U2P分别计算出甲、乙两灯的电阻；
A、只闭合S1时，甲、乙两灯串联，通过两灯的电流相等，根据P=I2R，则实际功率之比为两灯电阻之比；
B、只闭合S2、S3时，甲、乙两灯并联，甲、乙两灯的实际电压均等于额定电压6V，所以实际功率都等于额定功率，据此比较；
CD、只闭合S1、S2时，甲灯被短路，乙灯两端的实际电压等于额定电压6V，实际功率等于额定功率。
本题考查了电功率公式的运用、多状态电路的动态分析，根据各开关不同的开合状态，分别分析每种状态下的电路情况不难得出正确答案。
15.【答案】正 用电器
【解析】解：用丝绸摩擦过的玻璃棒带正电，靠近吸管的一端，吸管被排斥，因同种电荷相互排斥，则吸管带正电。
充电时，将电能转化为化学能，手机电池属于用电器。
故答案为：正；用电器。
用丝绸摩擦过的玻璃棒因失去电子带正电。
电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
此题考查的是我们对摩擦起电现象和电荷间相互作用的掌握和应用，基础题。
16.【答案】扩散 做功
【解析】解：小李在进行如图所示的实验前，向酒精灯内添加酒精时，闻到了酒精味，这是酒精的扩散现象；
试管内的水沸腾后，塞子被高温高压的水蒸气冲出去，这个过程中水的内能转化为塞子的机械能，而汽油机的做功冲程的能量转化是内能转化为机械能，能量转化情况与汽油机的做功冲程的能量转化情况相同。
故答案为：扩散；做功。
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；
试管内的水沸腾后，塞子被高温高压的水蒸气冲出去，这个过程中水的内能转化为塞子的机械能，而汽油机的做功冲程的能量转化是内能转化为机械能。
本题考查扩散现象、内燃机的四个冲程，综合性强，难度适中。
17.【答案】电能(电功)度
【解析】解：
“kW⋅h”是电能(电功)的单位；
5000kW⋅h=5000度。
故答案为：电能(电功)；度。
电能(电功)的国际主单位是焦耳(J)，常用的单位还有千瓦时(kW⋅h)和度，1kW⋅h=1度。
本题考查对电能(电功)单位的认识，属于一道基础题。
18.【答案】硝化棉燃烧 增加
【解析】解：活塞迅速压下去，活塞压缩空气做功，使空气的内能增加，温度升高，玻璃筒内的硝化棉会燃烧起来。
故答案为：硝化棉燃烧；增加。
对物体做功，物体的内能增加，机械能转化为内能；物体对外做功，物体的内能减少，内能转化为机械能。
此题考查了做功改变内能，属于基础知识。
19.【答案】不变 不变
【解析】解：由电路图可知，只闭合开关S1时，电路为灯泡L1的简单电路，电压表测电源两端的电压；
再闭合开关S2后，两灯泡并联，电压表仍测电源两端的电压，
由电源电压保持不变可知，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，
所以，灯泡L1的亮度不变。
故答案为：不变；不变。
由电路图可知，只闭合开关S1时，电路为灯泡L1的简单电路，电压表测电源两端的电压；再闭合开关S2后，两灯泡并联，电压表仍测电源两端的电压，根据电源电压保持不变可知电压表的示数变化，利用并联电路中各支路独立工作、互不影响可知灯泡L1的亮度变化。
本题考查了电路的动态分析，利用并联电路的特点和分清开关闭合前后电路的连接方式是关键。
20.【答案】电压 得出普遍性的规律
【解析】解：通过导体电流的大小与导体的电阻和导体两端的电压有关，要探究电流与电阻的关系，需控制导体两端的电压不变，改变导体的电阻大小。多次测量，得出普遍性的规律。
故答案为：电压；得出普遍性的规律。
探究电流与电阻的关系，根据控制变量法，保持电压不变，改变电阻大小；多次测量得出普遍性的结论。
考查了学生对探究电流与电阻关系的实验、控制变量法等知识的理解和应用，难度不大。
21.【答案】甲 大于插座的额定电流
【解析】解：甲的额定电流为：I甲=P甲U甲=800W220V≈3.6A；乙的额定电流为：I乙=P乙U乙=1500W220V≈6.8A；室内插座的额定电流是5A，乙的额定电流大于插座的额定电流，甲的额定电流小于插座的额定电流，所以应该选用甲。
故答案为：甲；大于插座的额定电流。
根据I=PU分别计算出甲、乙电热水壶的额定电流，根据额定电流与室内插座的额定电流的大小分析。
本题考查了电功率公式的应用、插座的选择，难度不大。
22.【答案】101.84×107
【解析】解：汽油机飞轮1min转1200转，那么飞轮1s内的转数为20转；汽油机飞轮转2转就是一个工作循环，所以1s内的工作循环数：n=10次；汽油机一个工作循环有4个冲程，但只有1次对外做功，所以1s内对外做功数：n=10次；
汽油完全燃烧放出的热量：Q放=mq汽=0.4kg×4.6×107J/kg=1.84×107J。
故答案为：10；1.84×107。
(1)飞轮转2转就是一个工作循环，一个工作循环有4个冲程，4个冲程里只有一次对外做功，同时注意r/min转化为r/s；
(2)燃料完全燃烧放出热量的计算公式：Q=mq。
本题考查汽油机飞轮转速与对外做功关系、热量的计算，属于基础题。
23.【答案】解：由实物图可知，电路中只有电风扇这一个用电器，可以用电动机的符号表示，则对应的电路图如图所示：

【解析】根据实物图画电路图时，注意电路元件的符号，串联电路中从电源正极到负极只有一条路径。
本题考查了根据实物图画电路图的应用，属于基础题，难度不大。
24.【答案】解：为了安全，控制灯泡的开关应该与火线相连，螺丝口灯泡的中心金属片接着火线上；三孔插座的左孔接零线，右孔接火线，中间孔接地线，如图所示：
故答案为：如图所示。
【解析】为了安全，控制灯泡的开关应该与火线相连，螺丝口灯泡的中心金属片接着火线上；三孔插座的左孔接零线，右孔接火线，中间孔接地线，据此作图。
掌握家庭电路的灯泡、开关、三孔插座的接法，同时考虑安全性。
25.【答案】① 不变 大于
【解析】解：(1)可观察图象，在加热时间相同的情况下，①的温度变化量大，故①的吸热能力弱。又因②是水的温度随时间的变化规律图象，水的比热容又大于煤油的比热容，故①为煤油；热值是燃料的一种特性，它只与燃料的种类有关，所以加热过程中，其热值大小不变；
(2)由Q=cmΔt可知：放出的热量与降低的温度之比QΔt=cm，所以在质量和放出热量相同的情况下，降低的温度与比热容成反比，故水放出的热量与降低的温度之比大于煤油放出的热量与降低的温度之比。
故答案为：(1)①；不变；(2)大于。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
热值是物质的一种特性，与质量的大小无关；
(2)根据热量计算公式Q=cmΔt进行分析解答。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及水的比热容大的运用，为热学中的重要实验。
26.【答案】左 灯泡的亮度 U0R0×2.5V 5
【解析】解：(1)滑动变阻器与小灯泡串联，电压表与小灯泡并联，因为灯泡的额定电压为2.5V，所以电压表应选0∼3V的量程，滑动变阻器采用“一上一下”的原则接线，如图所示：
；
(2)为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的左端；
(3)灯在额定电压下正常发光，因此闭合开关，移动滑片，当电压表的示数为2.5V时，小灯泡正常发光；
(4)因为电压表选用小量程，由图2可知，电压表的分度值为0.1V，示数为2.2V，灯泡的实际功率：P实=U实I实=2.2V×0.24A=0.528W；
研究小灯泡发光情况与电功率的关系时需要比较灯泡的亮度与灯泡的电功率，因此表中还需要增加记录的内容为灯泡的亮度；
(5)保持滑片位置不变，将电压表改接在R0两端，读出电压表示数U0，则结合串联电路的电流关系及欧姆定律可知IL=I0=U0R0，
故小灯泡的额定功率为PL=ULIL=U0R0×2.5V；
电源为3节新干电池组成，电源电压为4.5V，灯泡正常发光时电流为I=0.26A，
由串联电路的电压特点可知，定值电阻和滑动变阻器两端的总电压：U′=U−U额=4.5V−2.5V=2V，
由欧姆定律可知，定值电阻和滑动变阻器的总电阻：R′=U′I=2V0.26A≈7.7Ω
