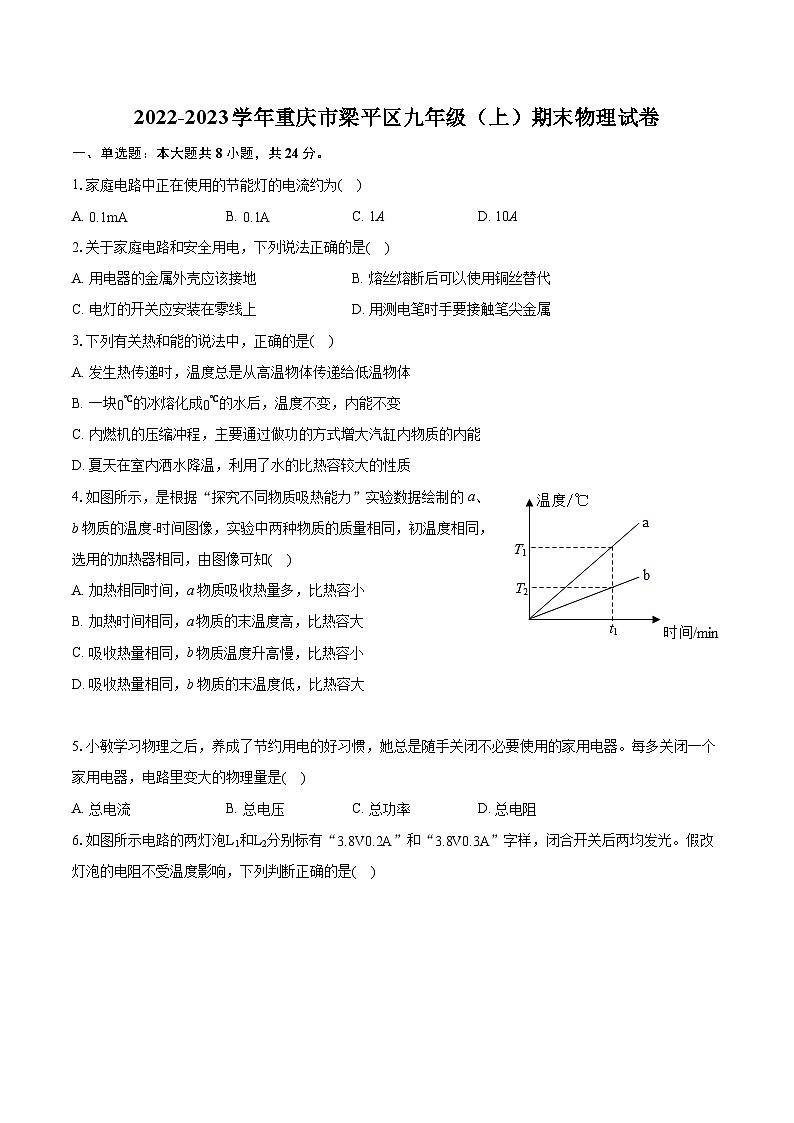

2022-2023学年重庆市梁平区九年级（上）期末物理试卷（含详细答案解析）
展开
这是一份2022-2023学年重庆市梁平区九年级（上）期末物理试卷（含详细答案解析），共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.家庭电路中正在使用的节能灯的电流约为( )
A. 0.1mAB. 0.1AC. 1AD. 10A
2.关于家庭电路和安全用电，下列说法正确的是( )
A. 用电器的金属外壳应该接地B. 熔丝熔断后可以使用铜丝替代
C. 电灯的开关应安装在零线上D. 用测电笔时手要接触笔尖金属
3.下列有关热和能的说法中，正确的是( )
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C. 内燃机的压缩冲程，主要通过做功的方式增大汽缸内物质的内能
D. 夏天在室内洒水降温，利用了水的比热容较大的性质
4.如图所示，是根据“探究不同物质吸热能力”实验数据绘制的a、b物质的温度-时间图像，实验中两种物质的质量相同，初温度相同，选用的加热器相同，由图像可知( )
A. 加热相同时间，a物质吸收热量多，比热容小
B. 加热时间相同，a物质的末温度高，比热容大
C. 吸收热量相同，b物质温度升高慢，比热容小
D. 吸收热量相同，b物质的末温度低，比热容大
5.小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的家用电器。每多关闭一个家用电器，电路里变大的物理量是( )
A. 总电流B. 总电压C. 总功率D. 总电阻

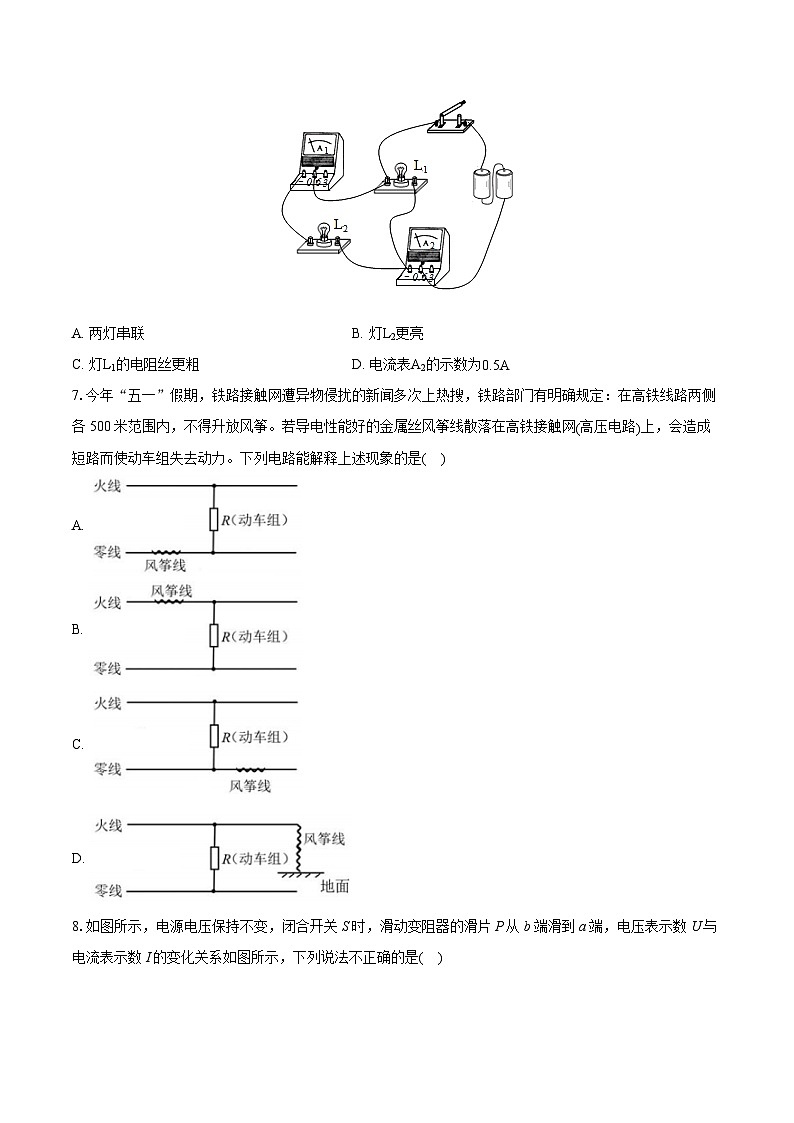

6.如图所示电路的两灯泡L1和L2分别标有“”和“”字样，闭合开关后两均发光。假改灯泡的电阻不受温度影响，下列判断正确的是( )
A. 两灯串联B. 灯L2更亮
C. 灯L1的电阻丝更粗D. 电流表A2的示数为0.5A
7.今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是( )
A.
B.
C.
D.

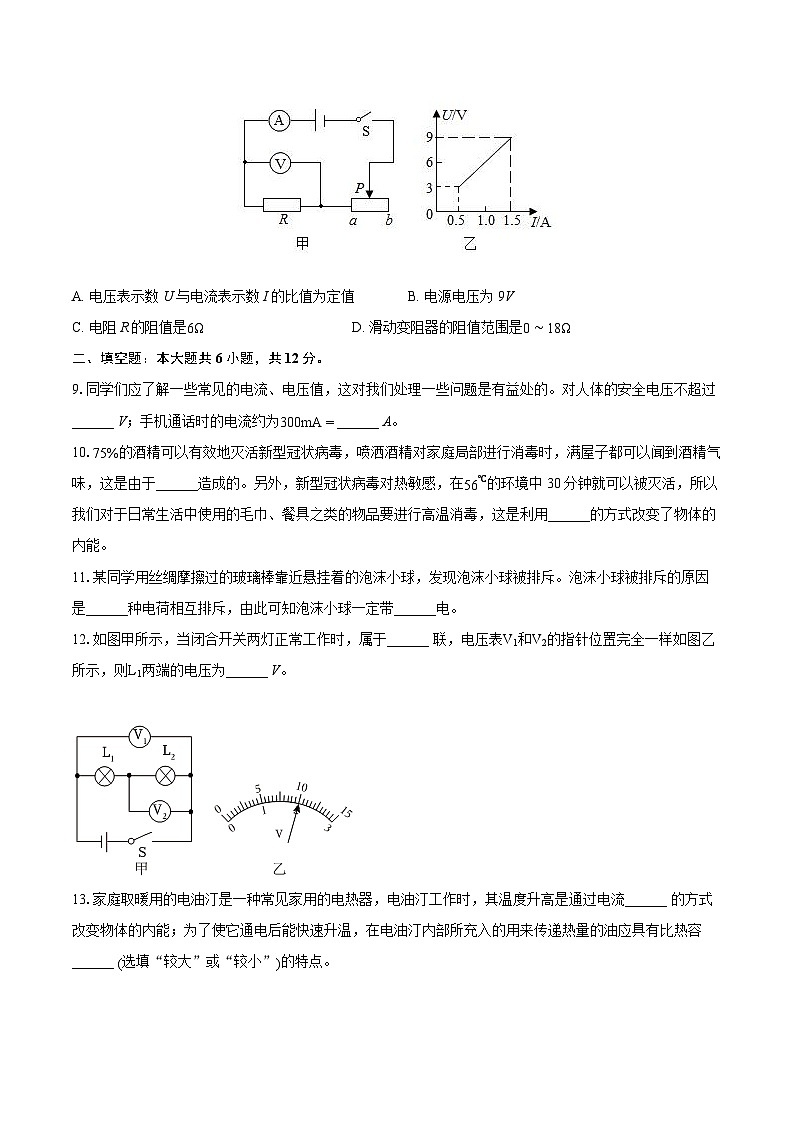

8.如图所示，电源电压保持不变，闭合开关S时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法不正确的是( )
A. 电压表示数U与电流表示数I的比值为定值B. 电源电压为9V
C. 电阻R的阻值是6ΩD. 滑动变阻器的阻值范围是0∼18Ω
二、填空题：本大题共6小题，共12分。
9.同学们应了解一些常见的电流、电压值，这对我们处理一些问题是有益处的。对人体的安全电压不超过______ V；手机通话时的电流约为300mA=______ A。
10.75%的酒精可以有效地灭活新型冠状病毒，喷洒酒精对家庭局部进行消毒时，满屋子都可以闻到酒精气味，这是由于______造成的。另外，新型冠状病毒对热敏感，在56℃的环境中30分钟就可以被灭活，所以我们对于日常生活中使用的毛巾、餐具之类的物品要进行高温消毒，这是利用______的方式改变了物体的内能。
11.某同学用丝绸摩擦过的玻璃棒靠近悬挂着的泡沫小球，发现泡沫小球被排斥。泡沫小球被排斥的原因是______种电荷相互排斥，由此可知泡沫小球一定带______电。
12.如图甲所示，当闭合开关两灯正常工作时，属于______ 联，电压表V1和V2的指针位置完全一样如图乙所示，则L1两端的电压为______ V。
13.家庭取暖用的电油汀是一种常见家用的电热器，电油汀工作时，其温度升高是通过电流______ 的方式改变物体的内能；为了使它通电后能快速升温，在电油汀内部所充入的用来传递热量的油应具有比热容______ (选填“较大”或“较小”)的特点。
14.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1：I2=______，电路的总功率之比P甲：P乙=______。
三、作图题：本大题共1小题，共3分。
15.如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
四、实验探究题：本大题共3小题，共20分。
16.亲爱的同学，请你用所学的物理知识解决下列问题。
(1)小明在使用电压表测量电路两端电压时，将电压表接入电路中，在开关断开时，电压表的指针如图甲所示，则应采取的操作是______ 。解决问题后，闭合开关，若小明发现电压表的指针仍如图甲所示，则应采取的操作是______ 。
(2)如图乙所示的电阻箱的示数为______ Ω；相比滑动变阻器，它的优点是______ 。
(3)如图丙所示的是小亮家的电能表，其示数为______ kW⋅h。周末，小亮关闭家中其他用电器，让家中的电饭锅单独工作，观察到电饭锅工作5min电能表转盘转了72转，则电饭锅的实际功率是______ W。
17.如图甲所示是小明做“比较不同物质吸热情况”实验的装置，使用两个相同的容器分别装入质量和初温相同的A、B两种液体，并用相同的装置加热。
(1)除了图甲中所给的实验器材外，还需要的测量工具有天平(或量筒)和______ 。
(2)如图乙所示为B液体在第2分钟时温度计的示数，其示数为______ ℃。
(3)液体吸收热量的多少可通过______ 来比较。
(4)将实验数据记录在如上表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时，______ (选填“A”或“B”)升高的温度较高；由此可见，A和B两种液体相比，______ 的吸热能力更强。
(5)同时停止加热，在相同质量的A和B温度降低的过程中，A放出的热量与降低的温度之比______ (选填“大于”“等于”或“小于”)B放出的热量与降低的温度之比。
(6)下列选项中与本实验所研究物质特性有关的是______ 。
A.用热水袋取暖
B.利用空调降温
C.用冰袋为病人退烧
18.有一只阻值未知的定值电阻Rx，图甲是用伏安法测Rx阻值的实物电路，电源电压恒为3V，滑动变阻器最大值为10Ω。
(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正(所画的导线用实线且不能交叉)。
(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______ (填字母)。
A.滑动变阻器断路
B.Rx断路
C.Rx短路
(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数如图乙所示，电流表示数为0.3A，则待测电阻Rx=______ Ω。
(4)实验小组测了三组数据(如下表)，进行多次实验的目的是______ ；分析表中数据可知，不可能通过以上实验获得的数据是______ (填序号)，原因是______ 。
五、计算题：本大题共2小题，共21分。
19.若汽车在平直公路上10min内匀速行驶了13.8km，消耗汽油2kg，发动机的输出功率为46kW，汽油热值q为4.6×107J/kg，求：
(1)汽车行驶的速度；
(2)汽车牵引力做的功；
(3)汽油完全燃烧放出的热量。
20.如图所示为某养生壶的电路原理图，其中R1和R2都是发热电阻。该壶有“加热”和“保温”两种工作状态。该壶铭牌上提供的部分信息如表所示：
(1)该壶允许装入水的最大质量为多少kg？当S1、S2闭合后，该壶在额定电压下工作时的发热功率是多少瓦？结合表格数据判断电路处于哪一种工作状态？
(2)R2阻值是多少？
(3)用该壶加热2kg的水，温度由50℃升高到100℃，水需要吸收多少热量？[水的比热量c水=4.2×103J/(kg⋅℃)]
答案和解析
1.【答案】B
【解析】解：节能灯的功率一般在20W左右，工作电流为I=PU=20W220V≈0.1A。
故选：B。
首先估计节能灯的功率，然后利用I=PU得到电流。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】A
【解析】解：
A、带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故A正确；
B、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故B错误；
C、开关接在火线上，更换灯泡时才能更安全，故C错误；
D、使用测电笔时，手要与笔尾金属体接触，不能接触笔尖金属，否则容易触电，故D错误。
故选：A。
(1)三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；
(2)家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝；
(3)开关控制用电器或插座时，开关和用电器是串联的；
(4)测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。
3.【答案】C
【解析】解：A、发生热传递时，传递的是热量而不是温度，故A错误；
B、一块0℃的冰熔化成0℃的水后，吸收热量，温度不变，内能增加，故B错误；
C、内燃机的压缩冲程，活塞压缩气缸内物质做功，机械能转化为内能，是通过做功改变物体的内能，故C正确；
D、夏天在室内洒水，水汽化(蒸发)吸收热量，起到降温的作用，不是利用了水的比热容较大的性质，故D错误。
故选：C。
本题综合考查了热传递的条件、晶体熔化的特点、物体内能的改变方法、汽化吸热等有关知识，是一道综合题。
4.【答案】D
【解析】解：
AB、由图可知，加热相同时间，由于用相同的加热器加热，则物质吸收热量是相同的，a的温度升高的快，则a的比热容小，故AB错误；
CD、吸收热量相同，加热的时间相同，b物质温度升高慢，则b的比热容大，故D正确，C错误。
故选：D。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用，为热学中的重要实验。
5.【答案】D
【解析】解：家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意；
因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；
由P=UI可知，电路中的总电流变小，故A不符合题意；
由I=UR知，电路中的总电阻变大，故D符合题意。
故选：D。
家庭电路中各用电器之间的连接方式是并联，电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化，根据欧姆定律可知总电阻的变化。
本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变。
6.【答案】B
【解析】解：
A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，故A错误。
B、两灯泡L1和L2分别标有“”和“”字样，由I=UR可得，R1>R2，
两灯泡并联，其两端电压相等，由P=U2R可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，故B正确；
C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，故C错误；
D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，故D错误。
故选：B。
(1)根据电流流向法，找出电流的路径，可判断电路的连接方式，
(2)根据I=UR公式变形可求得其电阻，假改灯泡的电阻不受温度影响，由P=U2R可知其实际功率大小，灯泡的亮度取决于其实际功率大小；
(3)根据影响电阻大小的因素分析得到两灯灯丝的粗细关系。
会识别电路的串并联，同时可以根据电流流向法判断电流的路径，是正确解答的关键。
7.【答案】D
【解析】解：家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。D图中风筝线导致火线与地面连接，造成短路。
故ABC错误，D正确。
故选：D。
家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。
知道短路产生的原因，可解答此题。
8.【答案】D
【解析】解：由图可知，电阻R与滑动变阻器串联，电压表测电阻R两端的电压，电流表测电路中的电流；
A、由欧姆定律的变形式R=UI可知，电压表示数U与电流表示数I的比值为电阻R的阻值，所以电压表示数U与电流表示数I的比值为定值，故A正确；
B、当滑片P位于a端时，滑动变阻器接入电路的电阻为零，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的最大示数为9V，即电源电压为9V，故A错误；
C、由欧姆定律可得，定值电阻R的阻值：R=UaIa=9V1.5A=6Ω，故C正确；
D、当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图象可知，电路中的最小电流I′=0.5A，则电路中的总电阻：R总=UIb=9V0.5A=18Ω，
由串联电路的电阻特点可知，滑动变阻器的最大阻值：R滑大=R总−R=18Ω−6Ω=12Ω，则滑动变阻器的阻值范围是0∼12Ω，故D错误；
故选：D。
由图可知，电阻R与滑动变阻器串联，电压表测电阻R两端的电压，电流表测电路中的电流；
(1)根据欧姆定律的变形式R=UI分析电压表示数U与电流表示数I的比值是否为定值；
(2)当滑片P位于a端时，滑动变阻器接入电路的电阻为零，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源电压；
(3)根据欧姆定律求出定值电阻R的阻值；
(4)当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，根据图象读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值，进而求出滑动变阻器的阻值范围。
本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出电流和电压的对应值。
9.【答案】360.3
【解析】解：(1)对人体安全的电压为不高于36V；
(2)300mA=300×10−3A=0.3A；
故答案为：36；0.3。
要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V；手机电池电压3.7V；明确电流单位间的具体换算关系：1A=103mA。
记住常见电压值，熟练电流单位间换算关系，是解答此题的关键。
10.【答案】分子在不停地做无规则运动 热传递
【解析】解：
(1)喷洒酒精对家庭局部进行消毒时，满屋子都可以闻到酒精气味，是由于酒精分子在不停地做无规则运动发生的扩散现象；
(2)对日常生活中使用的毛巾、餐具之类的物品要进行高温消毒，这是利用热传递的方式改变了物体的内能。
故答案为：分子在不停地做无规则运动；热传递。
(1)不同的物质相互接触时，分子彼此进入对方的现象，叫扩散，扩散现象说明：分子在不停地做无规则运动；
(2)做功和热传递都可以改变物体的内能，热传递改变物体的内能是能量的转移，做功改变物体的内能是能量的转化。
本题考查了分子的无规则运动、改变物体内能的方法，属于基础知识的考查；要养成平时对观察、多思考的好习惯。
11.【答案】同；正
【解析】解：丝绸摩擦过的玻璃棒带正电，丝绸摩擦过的玻璃棒去靠近悬挂的泡沫小球，发现泡沫小球被排斥，则根据同种电荷相互排斥可知，泡沫小球一定带有同种电荷，即一定带正电荷。
故答案为：同；正。
要知道丝绸摩擦过的玻璃棒带正电；根据相互排斥的带有同种电荷，相互吸引的物体带有异种电荷或带电体吸引不带电体。
(1)记住正电荷和负电荷的规定。掌握电荷间的作用。
(2)排斥的物体带有同种电荷，吸引的可能带有异种电荷，可能带电体吸引不带电体
12.【答案】串 8
【解析】解：
由图可知，两个电灯顺次连接，是串联，V1测电源电压，V2测L2两端电压，
由串联电路的电压特点可知，V1的示数应大于V2的示数，而两表指针位置一样，说明V1选的是0∼15V量程，分度值为0.5V，V1示数为10V，即电源电压为U=10V；V2的是0∼3V量程，分度值为0.1V，V2示数为2V，即L2两端电压为U2=2V；
又因为串联电路两端电压等于各部分电压之和，则灯L1两端电压为：
U1=U−U2=10V−2V=8V。
故答案为：串；8。
由图可知，电路是由两个电灯串联而成，两个电压表分别测的是总电压和L2两端的电压，这两个电压值是不会相等的，指针位置一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后可知L1两端的电压。
本题考查了串联电路的电压特点，关键是电表所测电路元件的辨别以及电表量程的判断和读数。
13.【答案】做功 较小
【解析】解：
(1)家庭取暖用的电油酊是一种电热器，电池酊工作时，消耗电能，产生内能，即通过电流做功的方式改变物体的内能；
(2)在质量、吸收热量一定的情况下，比热容小的物质，温度变化比较明显，故油汀内应充入比热容较小的液体。
故答案为：做功；较小。
(1)改变物体内能的方式有做功和热传递，这两种方式在改变物体内能上是等效的。
(2)在质量、吸收热量一定的情况下，比热容小的物质，温度变化比较明显。
本题考查学生对比热容的理解以及对改变物体内能方式的判断。
14.【答案】2：1 2：1
【解析】解：
由题知，甲乙两图中小灯泡规格相同，且两电路中灯泡都正常发光，若灯泡正常发光时的电流为I，
甲图中两灯并联后与变阻器串联，所以干路电流I1=2I，
乙图中两灯以及变阻器串联，所以电路中电流I2=I，
所以I1：I2=2I：I=2：1；
两电路的电源电压相等，由P=UI可得电路的总功率之比：
P甲：P乙=UI1：UI2=I1：I2=2：1。
故答案为：2：1；2：1。
灯泡规格相同，两图中灯泡都正确发光，由串联和并联电路的电流特点可得电路的总电流比；由P=UI可得电路消耗总功率比。
本题考查了串联和并联电路的电流特点以及电功率公式的应用，知道规格相同的灯泡正常工作时电流相等，正确分析电路的连接方式是解题的关键。
15.【答案】如图所示：
【解析】解：冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示：
根据照明灯和压缩机的工作特点判定其连接方式；为了用电的安全，开关应该接在火线与用电器之间；有金属外壳的用电器，其外壳要接地。
本题考查了家庭电路的连接，属于基础题。
16.【答案】调零 断开开关后，换接为0∼3V的量程 3760 接入电路中电阻数值明确 4029.31200
【解析】解：
(1)在开关断开时，如图甲所示，电压表的指针未指在零刻度线上，应采取的操作是调零，即调节表盘中间的调节螺丝，使指针指在零刻度线上；
闭合开关后，电压表的指针仍如图甲所示，指针偏转角度较小，是因为量程太大了，则应采取的操作是：断开开关后，换接为0∼3V的量程；
(2)电阻箱的示数：3×1000Ω+7×100Ω+6×10Ω+0×1Ω=3760Ω；电阻箱在读数时，可以准确的得出从0∼9999Ω的某一电阻值，相比滑动变阻器，电阻箱在读数时，它的优点是接入电路中电阻数值明确。
(3)电能表的示数最后一位是小数，单位是kW⋅h，由图知此时的读数为4029.3kW⋅h；
“720r/(kW⋅h)”表示用电器每消耗1kW⋅h的电能，电能表转盘转过720转，
电能表的转盘转72转，电饭锅消耗的电能：
W=72720kW⋅h=0.1kW⋅h，
电饭锅的实际功率：
P=Wt=0.1kW⋅h560h=1.2kW=1200W。
故答案为：(1)调零；断开开关后，换接为0∼3V的量程；
(2)3760；接入电路中电阻数值明确；
(3)4029.3；1200。
(1)在使用电压表前要检查指针是否指在零刻度线上，若未指在零刻度线上，应调节表盘中间的调节螺丝，使指针指在零刻度线上，即调零；
在使用电压表时，进行试触，根据指针偏转情况，选择合适的量程；
在电压表读数时，先明确使用的量程及对应的分度值，再根据指针位置读数；
(2)电阻箱的读数方法：用Δ所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数；电阻箱在读数时，可以准确的得出从0∼9999Ω的某一电阻值；
(3)电能表读数时，最后一位是小数，单位kW⋅h；“720r/(kW⋅h)”表示，每消耗1kW⋅h的电能，电能表转盘转过720转，据此求出电能表转盘转72转消耗的电能，再利用P=Wt求电饭锅的实际功率。
本题考查了电压表的使用方法、电阻箱的读数方法、消耗电能和电功率的计算，知识点多、综合性强，但都属于基础，难度不大。
17.【答案】秒表 26 加热时间 B A 大于 A
【解析】解：(1)使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法，除了图甲中所给的实验器材外，还需要的测量工具有天平(或量筒)和秒表。
(2)如图乙所示为B液体在第2分钟时温度计的示数，温度计分度值为1℃，其示数为26℃。
(3)根据转换法，液体吸收热量的多少可通过加热时间来比较。
(4)将实验数据记录在如上表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时，A升温较慢，B升高的温度较高；由此可见，A和B两种液体相比，A的吸热能力更强；
(5)根据QΔt=cm，因质量相同，A的比热容大于B的比热容，故A放出的热量与降低的温度之比大于B放出的热量与降低的温度之比。
(6)A.根据Q=cmΔt，质量相同的不同物质降低相同的温度，因水的比热容大放热多，用热水袋取暖放热多，故A符合题意；
B.制冷剂在空调内部的蒸发器里面汽化，汽化要吸热，使空调蒸发器的温度降低，室内的水蒸气遇到温度低的冷凝器会发生液化现象，空调压缩机是利用制冷剂发生物态变化方法降温的，利用空调降温与比热容无关，故与本实验研究物质特性(比热容)无关，故B不符合题意；
C.用冰袋为病人退烧是因为冰熔化吸收热量，与比热容无关，故C不符合题意。，
故选：A。
故答案为：(1)秒表；(2)26；(3)加热时间；(4)B；A；(5)大于；(6)A。
(1)(3)(4)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据温度计分度值读数；
(5)(6)根据Q=cmΔt分析。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。
18.【答案】A 4 多次测量取平均值，减小实验误差 1 电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值
【解析】解：(1)原电路中，电流表与变阻器串联后再与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：
；
(2)A、若滑动变阻器断路，整个电路断路，两电表均无示数，符合题意；
B、若Rx断路，电压表串联在电路中测电源电压，电压表有示数，不符合题意；
C、若Rx短路，电路为通路，电流表有示数，不符合题意；
故选：A；
(3)故障排除后，正确操作实验器材，移动滑片，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，电压表示数为1.2V，此时电流表示数为0.3A，则待测电阻：
Rx=UxIx=Ω；
(4)实验小组测了三组数据(如上表)，进行多次实验的目的是多次测量取平均值，减小实验误差；
根据表中第1组数据，由欧姆定律和串联电路的规律，变阻器连入电路的电阻：
R滑=U−Ux1I1=3V−Ω>10Ω，分析表中数据可知，不可能通过以上实验获得的数据是1，原因是电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值。
故答案为：(1)见解答图；(2)A；(3)4；(4)多次测量取平均值，减小实验误差；1；电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值。
(1)原电路中，电流表与变阻器串联后再与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联；
(2)逐一分析每个选项，找出符合题意的答案；
(3)根据电流表选用小量程确定分度值读数，由欧姆定律得出待测电阻；
(4)实验小组测了三组数据(如上表)，进行多次实验的目的是多次测量取平均值，减小实验误差；根据表中第1组数据，由欧姆定律和串联电路的规律得出变阻器连入电路的电阻，与变阻器的最大电阻比较。
本题用伏安法测Rx阻值，考查电路连接、故障分析、电压表的读数、电阻计算及串联电路的规律和欧姆定律的运用。
19.【答案】解：(1)汽车在该路段的速度v=st=13.8×103m10×60s=23m/s；
(2)根据P=Wt可知汽车牵引力做的功W=Pt=46×103W×10×60s=2.76×107J；
(3)汽油完全燃烧放出的热量Q放=q汽油m=4.6×107J/kg×2kg=9.2×107J。
答：(1)汽车行驶的速度为23m/s；
(2)汽车牵引力做的功为2.76×107J；
(3)汽油完全燃烧放出的热量9.2×107J。
【解析】(1)知道汽车行驶的路程和时间，根据速度公式求出汽车行驶的速度；
(2)根据P=Wt可知汽车牵引力做的功；
(3)根据Q放=q汽油m得出汽油完全燃烧放出的热量。
本题考查速度、功率、燃料完全燃烧放出热量和效率的计算，综合性强，难度适中。
20.【答案】解：(1)由表格数据可知，该壶允许装入水的最大体积：
V=2L=2dm3=2×10−3m3，
壶允许装入水的最大质量：
m=ρ水V=1.0×103kg/m3×2×10−3m3=2kg；
(2)由电路图可知，S1、S2闭合后，电路为R1的简单电路，由表格数据可知，R1=44Ω，
该壶在额定电压下工作时的发热功率：
P1=U2R1=(220V)244Ω=1100W，
由1100W>200W可知，电路处于加热状态；
由电路图可知，S1闭合、S2断开时，R1与R2串联，养生壶处于保温挡，
此时电路的总电阻：
R=U2P低=(220V)2200W=242Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2阻值：
R2=R−R1=242Ω−44Ω=198Ω；
(3)水吸收的热量：Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×2kg×(100℃−50℃)=4.2×105J。
答：(1)该壶允许装入水的最大质量为2kg；当S1、S2闭合后，该壶在额定电压下工作时的发热功率是1100W；电路处于加热状态；
(2)R2阻值是198Ω；
(3)用该壶加热2kg的水，温度由50℃升高到100℃，水需要吸收4.2×105J热量。
【解析】(1)由表格数据可知，该壶允许装入水的最大体积，根据密度公式求出该壶允许装入水的最大质量；
由电路图可知，S1、S2闭合后，电路为R1的简单电路，由表格数据可知R1的阻值，根据P=U2R求出该壶在额定电压下工作时的发热功率，然后与保温功率相比较得出此时的状态；
(2)由电路图可知，S1闭合、S2断开时，R1与R2串联，养生壶处于保温挡，根据P=U2R求出此时电路的总电阻，利用电阻的串联求出R2阻值；
(3)根据Q吸=c水m(t−t0)得出水吸收的热量。
本题考查电功率和比热容的有关计算，是一道综合题。加热时间/min
0
1
2
3
4
5
A液体的温度/℃
10
14
18
22
26
30
B液体的温度/℃
10
18
34
42
50
物理量
次数
U/V
I/A
Rx/Ω
1
0.8
0.2
2
1.6
0.4
3
1.9
0.48
养生壶容量
2L
额定电压
220V
保温功率
200W
加热功率
R1阻值
44Ω
1.家庭电路中正在使用的节能灯的电流约为( )
A. 0.1mAB. 0.1AC. 1AD. 10A
2.关于家庭电路和安全用电，下列说法正确的是( )
A. 用电器的金属外壳应该接地B. 熔丝熔断后可以使用铜丝替代
C. 电灯的开关应安装在零线上D. 用测电笔时手要接触笔尖金属
3.下列有关热和能的说法中，正确的是( )
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C. 内燃机的压缩冲程，主要通过做功的方式增大汽缸内物质的内能
D. 夏天在室内洒水降温，利用了水的比热容较大的性质
4.如图所示，是根据“探究不同物质吸热能力”实验数据绘制的a、b物质的温度-时间图像，实验中两种物质的质量相同，初温度相同，选用的加热器相同，由图像可知( )
A. 加热相同时间，a物质吸收热量多，比热容小
B. 加热时间相同，a物质的末温度高，比热容大
C. 吸收热量相同，b物质温度升高慢，比热容小
D. 吸收热量相同，b物质的末温度低，比热容大
5.小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的家用电器。每多关闭一个家用电器，电路里变大的物理量是( )
A. 总电流B. 总电压C. 总功率D. 总电阻
6.如图所示电路的两灯泡L1和L2分别标有“”和“”字样，闭合开关后两均发光。假改灯泡的电阻不受温度影响，下列判断正确的是( )
A. 两灯串联B. 灯L2更亮
C. 灯L1的电阻丝更粗D. 电流表A2的示数为0.5A
7.今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是( )
A.
B.
C.
D.
8.如图所示，电源电压保持不变，闭合开关S时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法不正确的是( )
A. 电压表示数U与电流表示数I的比值为定值B. 电源电压为9V
C. 电阻R的阻值是6ΩD. 滑动变阻器的阻值范围是0∼18Ω
二、填空题：本大题共6小题，共12分。
9.同学们应了解一些常见的电流、电压值，这对我们处理一些问题是有益处的。对人体的安全电压不超过______ V；手机通话时的电流约为300mA=______ A。
10.75%的酒精可以有效地灭活新型冠状病毒，喷洒酒精对家庭局部进行消毒时，满屋子都可以闻到酒精气味，这是由于______造成的。另外，新型冠状病毒对热敏感，在56℃的环境中30分钟就可以被灭活，所以我们对于日常生活中使用的毛巾、餐具之类的物品要进行高温消毒，这是利用______的方式改变了物体的内能。
11.某同学用丝绸摩擦过的玻璃棒靠近悬挂着的泡沫小球，发现泡沫小球被排斥。泡沫小球被排斥的原因是______种电荷相互排斥，由此可知泡沫小球一定带______电。
12.如图甲所示，当闭合开关两灯正常工作时，属于______ 联，电压表V1和V2的指针位置完全一样如图乙所示，则L1两端的电压为______ V。
13.家庭取暖用的电油汀是一种常见家用的电热器，电油汀工作时，其温度升高是通过电流______ 的方式改变物体的内能；为了使它通电后能快速升温，在电油汀内部所充入的用来传递热量的油应具有比热容______ (选填“较大”或“较小”)的特点。
14.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1：I2=______，电路的总功率之比P甲：P乙=______。
三、作图题：本大题共1小题，共3分。
15.如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
四、实验探究题：本大题共3小题，共20分。
16.亲爱的同学，请你用所学的物理知识解决下列问题。
(1)小明在使用电压表测量电路两端电压时，将电压表接入电路中，在开关断开时，电压表的指针如图甲所示，则应采取的操作是______ 。解决问题后，闭合开关，若小明发现电压表的指针仍如图甲所示，则应采取的操作是______ 。
(2)如图乙所示的电阻箱的示数为______ Ω；相比滑动变阻器，它的优点是______ 。
(3)如图丙所示的是小亮家的电能表，其示数为______ kW⋅h。周末，小亮关闭家中其他用电器，让家中的电饭锅单独工作，观察到电饭锅工作5min电能表转盘转了72转，则电饭锅的实际功率是______ W。
17.如图甲所示是小明做“比较不同物质吸热情况”实验的装置，使用两个相同的容器分别装入质量和初温相同的A、B两种液体，并用相同的装置加热。
(1)除了图甲中所给的实验器材外，还需要的测量工具有天平(或量筒)和______ 。
(2)如图乙所示为B液体在第2分钟时温度计的示数，其示数为______ ℃。
(3)液体吸收热量的多少可通过______ 来比较。
(4)将实验数据记录在如上表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时，______ (选填“A”或“B”)升高的温度较高；由此可见，A和B两种液体相比，______ 的吸热能力更强。
(5)同时停止加热，在相同质量的A和B温度降低的过程中，A放出的热量与降低的温度之比______ (选填“大于”“等于”或“小于”)B放出的热量与降低的温度之比。
(6)下列选项中与本实验所研究物质特性有关的是______ 。
A.用热水袋取暖
B.利用空调降温
C.用冰袋为病人退烧
18.有一只阻值未知的定值电阻Rx，图甲是用伏安法测Rx阻值的实物电路，电源电压恒为3V，滑动变阻器最大值为10Ω。
(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正(所画的导线用实线且不能交叉)。
(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______ (填字母)。
A.滑动变阻器断路
B.Rx断路
C.Rx短路
(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数如图乙所示，电流表示数为0.3A，则待测电阻Rx=______ Ω。
(4)实验小组测了三组数据(如下表)，进行多次实验的目的是______ ；分析表中数据可知，不可能通过以上实验获得的数据是______ (填序号)，原因是______ 。
五、计算题：本大题共2小题，共21分。
19.若汽车在平直公路上10min内匀速行驶了13.8km，消耗汽油2kg，发动机的输出功率为46kW，汽油热值q为4.6×107J/kg，求：
(1)汽车行驶的速度；
(2)汽车牵引力做的功；
(3)汽油完全燃烧放出的热量。
20.如图所示为某养生壶的电路原理图，其中R1和R2都是发热电阻。该壶有“加热”和“保温”两种工作状态。该壶铭牌上提供的部分信息如表所示：
(1)该壶允许装入水的最大质量为多少kg？当S1、S2闭合后，该壶在额定电压下工作时的发热功率是多少瓦？结合表格数据判断电路处于哪一种工作状态？
(2)R2阻值是多少？
(3)用该壶加热2kg的水，温度由50℃升高到100℃，水需要吸收多少热量？[水的比热量c水=4.2×103J/(kg⋅℃)]
答案和解析
1.【答案】B
【解析】解：节能灯的功率一般在20W左右，工作电流为I=PU=20W220V≈0.1A。
故选：B。
首先估计节能灯的功率，然后利用I=PU得到电流。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】A
【解析】解：
A、带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故A正确；
B、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故B错误；
C、开关接在火线上，更换灯泡时才能更安全，故C错误；
D、使用测电笔时，手要与笔尾金属体接触，不能接触笔尖金属，否则容易触电，故D错误。
故选：A。
(1)三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；
(2)家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝；
(3)开关控制用电器或插座时，开关和用电器是串联的；
(4)测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。
3.【答案】C
【解析】解：A、发生热传递时，传递的是热量而不是温度，故A错误；
B、一块0℃的冰熔化成0℃的水后，吸收热量，温度不变，内能增加，故B错误；
C、内燃机的压缩冲程，活塞压缩气缸内物质做功，机械能转化为内能，是通过做功改变物体的内能，故C正确；
D、夏天在室内洒水，水汽化(蒸发)吸收热量，起到降温的作用，不是利用了水的比热容较大的性质，故D错误。
故选：C。
本题综合考查了热传递的条件、晶体熔化的特点、物体内能的改变方法、汽化吸热等有关知识，是一道综合题。
4.【答案】D
【解析】解：
AB、由图可知，加热相同时间，由于用相同的加热器加热，则物质吸收热量是相同的，a的温度升高的快，则a的比热容小，故AB错误；
CD、吸收热量相同，加热的时间相同，b物质温度升高慢，则b的比热容大，故D正确，C错误。
故选：D。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用，为热学中的重要实验。
5.【答案】D
【解析】解：家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意；
因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；
由P=UI可知，电路中的总电流变小，故A不符合题意；
由I=UR知，电路中的总电阻变大，故D符合题意。
故选：D。
家庭电路中各用电器之间的连接方式是并联，电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化，根据欧姆定律可知总电阻的变化。
本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变。
6.【答案】B
【解析】解：
A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，故A错误。
B、两灯泡L1和L2分别标有“”和“”字样，由I=UR可得，R1>R2，
两灯泡并联，其两端电压相等，由P=U2R可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，故B正确；
C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，故C错误；
D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，故D错误。
故选：B。
(1)根据电流流向法，找出电流的路径，可判断电路的连接方式，
(2)根据I=UR公式变形可求得其电阻，假改灯泡的电阻不受温度影响，由P=U2R可知其实际功率大小，灯泡的亮度取决于其实际功率大小；
(3)根据影响电阻大小的因素分析得到两灯灯丝的粗细关系。
会识别电路的串并联，同时可以根据电流流向法判断电流的路径，是正确解答的关键。
7.【答案】D
【解析】解：家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。D图中风筝线导致火线与地面连接，造成短路。
故ABC错误，D正确。
故选：D。
家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。
知道短路产生的原因，可解答此题。
8.【答案】D
【解析】解：由图可知，电阻R与滑动变阻器串联，电压表测电阻R两端的电压，电流表测电路中的电流；
A、由欧姆定律的变形式R=UI可知，电压表示数U与电流表示数I的比值为电阻R的阻值，所以电压表示数U与电流表示数I的比值为定值，故A正确；
B、当滑片P位于a端时，滑动变阻器接入电路的电阻为零，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的最大示数为9V，即电源电压为9V，故A错误；
C、由欧姆定律可得，定值电阻R的阻值：R=UaIa=9V1.5A=6Ω，故C正确；
D、当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图象可知，电路中的最小电流I′=0.5A，则电路中的总电阻：R总=UIb=9V0.5A=18Ω，
由串联电路的电阻特点可知，滑动变阻器的最大阻值：R滑大=R总−R=18Ω−6Ω=12Ω，则滑动变阻器的阻值范围是0∼12Ω，故D错误；
故选：D。
由图可知，电阻R与滑动变阻器串联，电压表测电阻R两端的电压，电流表测电路中的电流；
(1)根据欧姆定律的变形式R=UI分析电压表示数U与电流表示数I的比值是否为定值；
(2)当滑片P位于a端时，滑动变阻器接入电路的电阻为零，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源电压；
(3)根据欧姆定律求出定值电阻R的阻值；
(4)当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，根据图象读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值，进而求出滑动变阻器的阻值范围。
本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出电流和电压的对应值。
9.【答案】360.3
【解析】解：(1)对人体安全的电压为不高于36V；
(2)300mA=300×10−3A=0.3A；
故答案为：36；0.3。
要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V；手机电池电压3.7V；明确电流单位间的具体换算关系：1A=103mA。
记住常见电压值，熟练电流单位间换算关系，是解答此题的关键。
10.【答案】分子在不停地做无规则运动 热传递
【解析】解：
(1)喷洒酒精对家庭局部进行消毒时，满屋子都可以闻到酒精气味，是由于酒精分子在不停地做无规则运动发生的扩散现象；
(2)对日常生活中使用的毛巾、餐具之类的物品要进行高温消毒，这是利用热传递的方式改变了物体的内能。
故答案为：分子在不停地做无规则运动；热传递。
(1)不同的物质相互接触时，分子彼此进入对方的现象，叫扩散，扩散现象说明：分子在不停地做无规则运动；
(2)做功和热传递都可以改变物体的内能，热传递改变物体的内能是能量的转移，做功改变物体的内能是能量的转化。
本题考查了分子的无规则运动、改变物体内能的方法，属于基础知识的考查；要养成平时对观察、多思考的好习惯。
11.【答案】同；正
【解析】解：丝绸摩擦过的玻璃棒带正电，丝绸摩擦过的玻璃棒去靠近悬挂的泡沫小球，发现泡沫小球被排斥，则根据同种电荷相互排斥可知，泡沫小球一定带有同种电荷，即一定带正电荷。
故答案为：同；正。
要知道丝绸摩擦过的玻璃棒带正电；根据相互排斥的带有同种电荷，相互吸引的物体带有异种电荷或带电体吸引不带电体。
(1)记住正电荷和负电荷的规定。掌握电荷间的作用。
(2)排斥的物体带有同种电荷，吸引的可能带有异种电荷，可能带电体吸引不带电体
12.【答案】串 8
【解析】解：
由图可知，两个电灯顺次连接，是串联，V1测电源电压，V2测L2两端电压，
由串联电路的电压特点可知，V1的示数应大于V2的示数，而两表指针位置一样，说明V1选的是0∼15V量程，分度值为0.5V，V1示数为10V，即电源电压为U=10V；V2的是0∼3V量程，分度值为0.1V，V2示数为2V，即L2两端电压为U2=2V；
又因为串联电路两端电压等于各部分电压之和，则灯L1两端电压为：
U1=U−U2=10V−2V=8V。
故答案为：串；8。
由图可知，电路是由两个电灯串联而成，两个电压表分别测的是总电压和L2两端的电压，这两个电压值是不会相等的，指针位置一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后可知L1两端的电压。
本题考查了串联电路的电压特点，关键是电表所测电路元件的辨别以及电表量程的判断和读数。
13.【答案】做功 较小
【解析】解：
(1)家庭取暖用的电油酊是一种电热器，电池酊工作时，消耗电能，产生内能，即通过电流做功的方式改变物体的内能；
(2)在质量、吸收热量一定的情况下，比热容小的物质，温度变化比较明显，故油汀内应充入比热容较小的液体。
故答案为：做功；较小。
(1)改变物体内能的方式有做功和热传递，这两种方式在改变物体内能上是等效的。
(2)在质量、吸收热量一定的情况下，比热容小的物质，温度变化比较明显。
本题考查学生对比热容的理解以及对改变物体内能方式的判断。
14.【答案】2：1 2：1
【解析】解：
由题知，甲乙两图中小灯泡规格相同，且两电路中灯泡都正常发光，若灯泡正常发光时的电流为I，
甲图中两灯并联后与变阻器串联，所以干路电流I1=2I，
乙图中两灯以及变阻器串联，所以电路中电流I2=I，
所以I1：I2=2I：I=2：1；
两电路的电源电压相等，由P=UI可得电路的总功率之比：
P甲：P乙=UI1：UI2=I1：I2=2：1。
故答案为：2：1；2：1。
灯泡规格相同，两图中灯泡都正确发光，由串联和并联电路的电流特点可得电路的总电流比；由P=UI可得电路消耗总功率比。
本题考查了串联和并联电路的电流特点以及电功率公式的应用，知道规格相同的灯泡正常工作时电流相等，正确分析电路的连接方式是解题的关键。
15.【答案】如图所示：
【解析】解：冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示：
根据照明灯和压缩机的工作特点判定其连接方式；为了用电的安全，开关应该接在火线与用电器之间；有金属外壳的用电器，其外壳要接地。
本题考查了家庭电路的连接，属于基础题。
16.【答案】调零 断开开关后，换接为0∼3V的量程 3760 接入电路中电阻数值明确 4029.31200
【解析】解：
(1)在开关断开时，如图甲所示，电压表的指针未指在零刻度线上，应采取的操作是调零，即调节表盘中间的调节螺丝，使指针指在零刻度线上；
闭合开关后，电压表的指针仍如图甲所示，指针偏转角度较小，是因为量程太大了，则应采取的操作是：断开开关后，换接为0∼3V的量程；
(2)电阻箱的示数：3×1000Ω+7×100Ω+6×10Ω+0×1Ω=3760Ω；电阻箱在读数时，可以准确的得出从0∼9999Ω的某一电阻值，相比滑动变阻器，电阻箱在读数时，它的优点是接入电路中电阻数值明确。
(3)电能表的示数最后一位是小数，单位是kW⋅h，由图知此时的读数为4029.3kW⋅h；
“720r/(kW⋅h)”表示用电器每消耗1kW⋅h的电能，电能表转盘转过720转，
电能表的转盘转72转，电饭锅消耗的电能：
W=72720kW⋅h=0.1kW⋅h，
电饭锅的实际功率：
P=Wt=0.1kW⋅h560h=1.2kW=1200W。
故答案为：(1)调零；断开开关后，换接为0∼3V的量程；
(2)3760；接入电路中电阻数值明确；
(3)4029.3；1200。
(1)在使用电压表前要检查指针是否指在零刻度线上，若未指在零刻度线上，应调节表盘中间的调节螺丝，使指针指在零刻度线上，即调零；
在使用电压表时，进行试触，根据指针偏转情况，选择合适的量程；
在电压表读数时，先明确使用的量程及对应的分度值，再根据指针位置读数；
(2)电阻箱的读数方法：用Δ所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数；电阻箱在读数时，可以准确的得出从0∼9999Ω的某一电阻值；
(3)电能表读数时，最后一位是小数，单位kW⋅h；“720r/(kW⋅h)”表示，每消耗1kW⋅h的电能，电能表转盘转过720转，据此求出电能表转盘转72转消耗的电能，再利用P=Wt求电饭锅的实际功率。
本题考查了电压表的使用方法、电阻箱的读数方法、消耗电能和电功率的计算，知识点多、综合性强，但都属于基础，难度不大。
17.【答案】秒表 26 加热时间 B A 大于 A
【解析】解：(1)使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法，除了图甲中所给的实验器材外，还需要的测量工具有天平(或量筒)和秒表。
(2)如图乙所示为B液体在第2分钟时温度计的示数，温度计分度值为1℃，其示数为26℃。
(3)根据转换法，液体吸收热量的多少可通过加热时间来比较。
(4)将实验数据记录在如上表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时，A升温较慢，B升高的温度较高；由此可见，A和B两种液体相比，A的吸热能力更强；
(5)根据QΔt=cm，因质量相同，A的比热容大于B的比热容，故A放出的热量与降低的温度之比大于B放出的热量与降低的温度之比。
(6)A.根据Q=cmΔt，质量相同的不同物质降低相同的温度，因水的比热容大放热多，用热水袋取暖放热多，故A符合题意；
B.制冷剂在空调内部的蒸发器里面汽化，汽化要吸热，使空调蒸发器的温度降低，室内的水蒸气遇到温度低的冷凝器会发生液化现象，空调压缩机是利用制冷剂发生物态变化方法降温的，利用空调降温与比热容无关，故与本实验研究物质特性(比热容)无关，故B不符合题意；
C.用冰袋为病人退烧是因为冰熔化吸收热量，与比热容无关，故C不符合题意。，
故选：A。
故答案为：(1)秒表；(2)26；(3)加热时间；(4)B；A；(5)大于；(6)A。
(1)(3)(4)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据温度计分度值读数；
(5)(6)根据Q=cmΔt分析。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。
18.【答案】A 4 多次测量取平均值，减小实验误差 1 电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值
【解析】解：(1)原电路中，电流表与变阻器串联后再与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：
；
(2)A、若滑动变阻器断路，整个电路断路，两电表均无示数，符合题意；
B、若Rx断路，电压表串联在电路中测电源电压，电压表有示数，不符合题意；
C、若Rx短路，电路为通路，电流表有示数，不符合题意；
故选：A；
(3)故障排除后，正确操作实验器材，移动滑片，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，电压表示数为1.2V，此时电流表示数为0.3A，则待测电阻：
Rx=UxIx=Ω；
(4)实验小组测了三组数据(如上表)，进行多次实验的目的是多次测量取平均值，减小实验误差；
根据表中第1组数据，由欧姆定律和串联电路的规律，变阻器连入电路的电阻：
R滑=U−Ux1I1=3V−Ω>10Ω，分析表中数据可知，不可能通过以上实验获得的数据是1，原因是电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值。
故答案为：(1)见解答图；(2)A；(3)4；(4)多次测量取平均值，减小实验误差；1；电压表示数为0.8V时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值。
(1)原电路中，电流表与变阻器串联后再与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联；
(2)逐一分析每个选项，找出符合题意的答案；
(3)根据电流表选用小量程确定分度值读数，由欧姆定律得出待测电阻；
(4)实验小组测了三组数据(如上表)，进行多次实验的目的是多次测量取平均值，减小实验误差；根据表中第1组数据，由欧姆定律和串联电路的规律得出变阻器连入电路的电阻，与变阻器的最大电阻比较。
本题用伏安法测Rx阻值，考查电路连接、故障分析、电压表的读数、电阻计算及串联电路的规律和欧姆定律的运用。
19.【答案】解：(1)汽车在该路段的速度v=st=13.8×103m10×60s=23m/s；
(2)根据P=Wt可知汽车牵引力做的功W=Pt=46×103W×10×60s=2.76×107J；
(3)汽油完全燃烧放出的热量Q放=q汽油m=4.6×107J/kg×2kg=9.2×107J。
答：(1)汽车行驶的速度为23m/s；
(2)汽车牵引力做的功为2.76×107J；
(3)汽油完全燃烧放出的热量9.2×107J。
【解析】(1)知道汽车行驶的路程和时间，根据速度公式求出汽车行驶的速度；
(2)根据P=Wt可知汽车牵引力做的功；
(3)根据Q放=q汽油m得出汽油完全燃烧放出的热量。
本题考查速度、功率、燃料完全燃烧放出热量和效率的计算，综合性强，难度适中。
20.【答案】解：(1)由表格数据可知，该壶允许装入水的最大体积：
V=2L=2dm3=2×10−3m3，
壶允许装入水的最大质量：
m=ρ水V=1.0×103kg/m3×2×10−3m3=2kg；
(2)由电路图可知，S1、S2闭合后，电路为R1的简单电路，由表格数据可知，R1=44Ω，
该壶在额定电压下工作时的发热功率：
P1=U2R1=(220V)244Ω=1100W，
由1100W>200W可知，电路处于加热状态；
由电路图可知，S1闭合、S2断开时，R1与R2串联，养生壶处于保温挡，
此时电路的总电阻：
R=U2P低=(220V)2200W=242Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2阻值：
R2=R−R1=242Ω−44Ω=198Ω；
(3)水吸收的热量：Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×2kg×(100℃−50℃)=4.2×105J。
答：(1)该壶允许装入水的最大质量为2kg；当S1、S2闭合后，该壶在额定电压下工作时的发热功率是1100W；电路处于加热状态；
(2)R2阻值是198Ω；
(3)用该壶加热2kg的水，温度由50℃升高到100℃，水需要吸收4.2×105J热量。
【解析】(1)由表格数据可知，该壶允许装入水的最大体积，根据密度公式求出该壶允许装入水的最大质量；
由电路图可知，S1、S2闭合后，电路为R1的简单电路，由表格数据可知R1的阻值，根据P=U2R求出该壶在额定电压下工作时的发热功率，然后与保温功率相比较得出此时的状态；
(2)由电路图可知，S1闭合、S2断开时，R1与R2串联，养生壶处于保温挡，根据P=U2R求出此时电路的总电阻，利用电阻的串联求出R2阻值；
(3)根据Q吸=c水m(t−t0)得出水吸收的热量。
本题考查电功率和比热容的有关计算，是一道综合题。加热时间/min
0
1
2
3
4
5
A液体的温度/℃
10
14
18
22
26
30
B液体的温度/℃
10
18
34
42
50
物理量
次数
U/V
I/A
Rx/Ω
1
0.8
0.2
2
1.6
0.4
3
1.9
0.48
养生壶容量
2L
额定电压
220V
保温功率
200W
加热功率
R1阻值
44Ω
相关试卷
2022-2023学年重庆市奉节县九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年重庆市奉节县九年级（上）期末物理试卷（含详细答案解析），共20页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年重庆市江津区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年重庆市江津区九年级（上）期末物理试卷（含详细答案解析），共22页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年江西省鹰潭市余江区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年江西省鹰潭市余江区九年级（上）期末物理试卷（含详细答案解析），共18页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
