山东省烟台市芝罘区（五四制）2023-2024学年九年级上学期期末考试物理试题
展开
这是一份山东省烟台市芝罘区（五四制）2023-2024学年九年级上学期期末考试物理试题，共12页。试卷主要包含了单项选择题，多项选择题，填空题，作图阅读题，实验探究题，分析计算题等内容，欢迎下载使用。

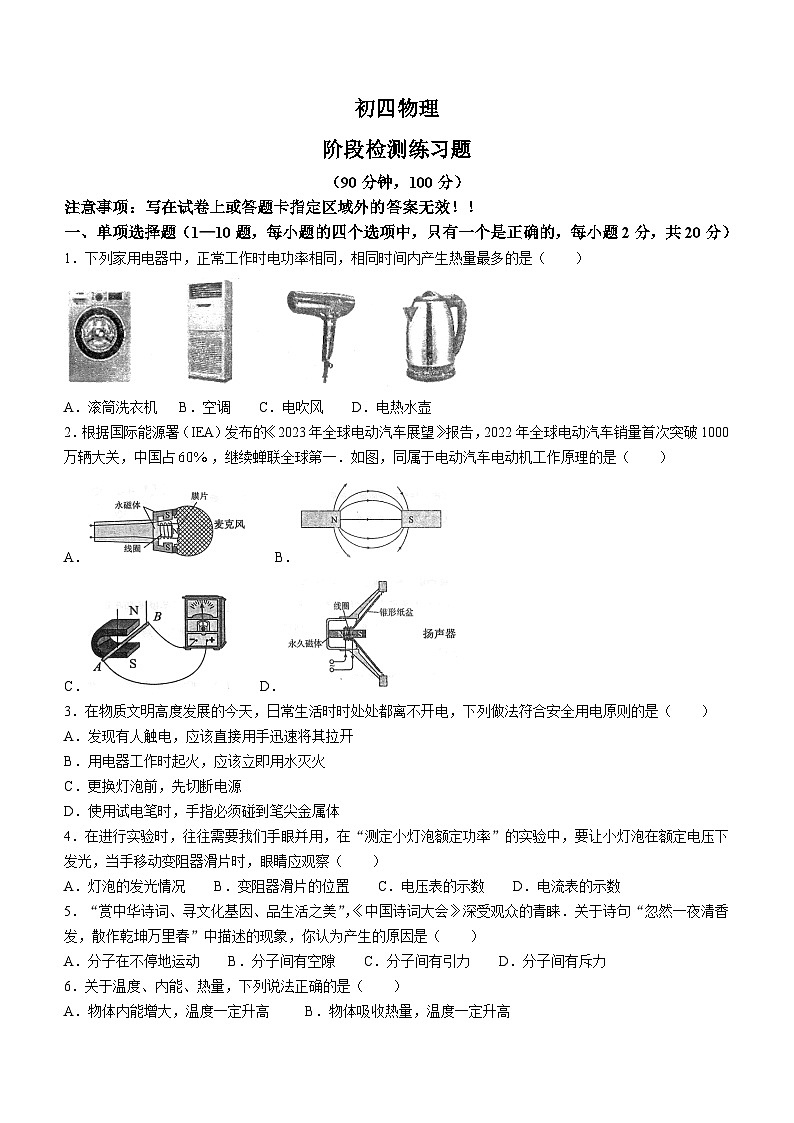

（90分钟，100分）
注意事项：写在试卷上或答题卡指定区域外的答案无效！！
一、单项选择题（1—10题，每小题的四个选项中，只有一个是正确的，每小题2分，共20分）
1．下列家用电器中，正常工作时电功率相同，相同时间内产生热量最多的是（ ）
A．滚筒洗衣机 B．空调 C．电吹风 D．电热水壶
2．根据国际能源署（IEA）发布的《2023年全球电动汽车展望》报告，2022年全球电动汽车销量首次突破1000万辆大关，中国占，继续蝉联全球第一．如图，同属于电动汽车电动机工作原理的是（ ）
A． B．
C． D．
3．在物质文明高度发展的今天，日常生活时时处处都离不开电，下列做法符合安全用电原则的是（ ）
A．发现有人触电，应该直接用手迅速将其拉开
B．用电器工作时起火，应该立即用水灭火
C．更换灯泡前，先切断电源
D．使用试电笔时，手指必须碰到笔尖金属体
4．在进行实验时，往往需要我们手眼并用，在“测定小灯泡额定功率”的实验中，要让小灯泡在额定电压下发光，当手移动变阻器滑片时，眼睛应观察（ ）
A．灯泡的发光情况 B．变阻器滑片的位置 C．电压表的示数 D．电流表的示数
5．“赏中华诗词、寻文化基因、品生活之美”，《中国诗词大会》深受观众的青睐．关于诗句“忽然一夜清香发，散作乾坤万里春”中描述的现象，你认为产生的原因是（ ）
A．分子在不停地运动 B．分子间有空隙 C．分子间有引力 D．分子间有斥力
6．关于温度、内能、热量，下列说法正确的是（ ）
A．物体内能增大，温度一定升高 B．物体吸收热量，温度一定升高
C．温度高的物体含有的热量多 D．气体膨胀对外做功，自身内能会减少

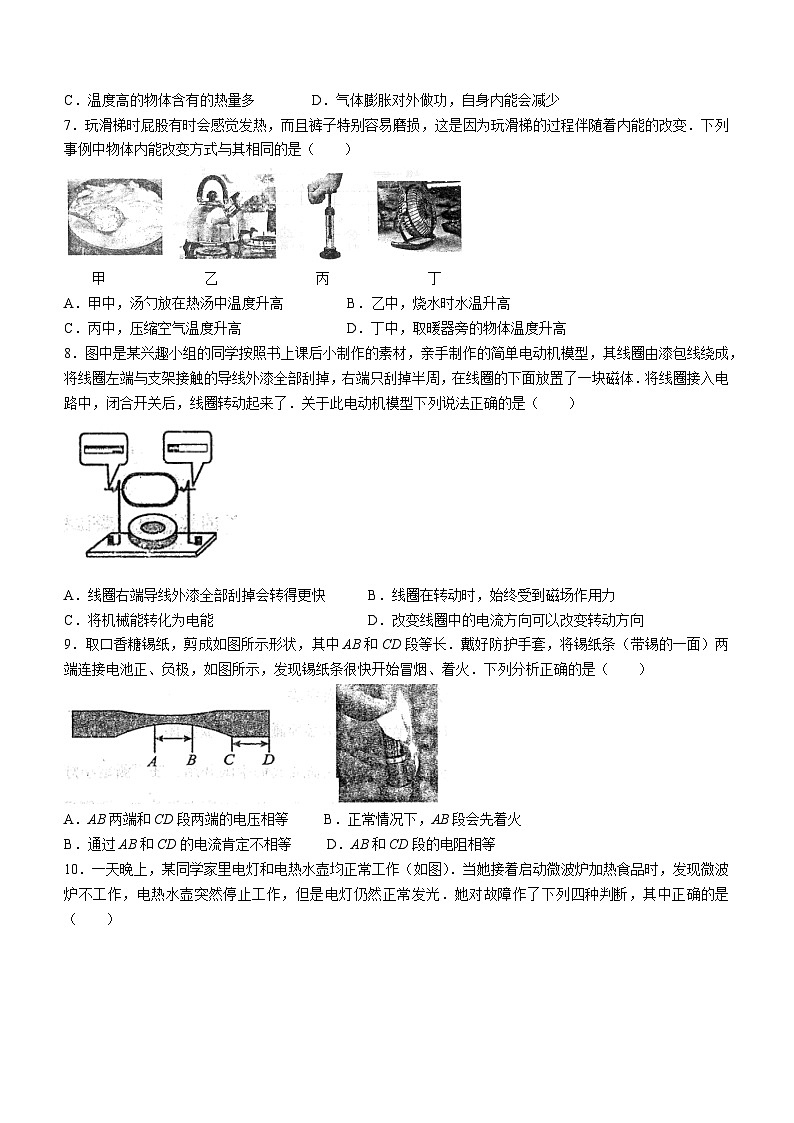

7．玩滑梯时屁股有时会感觉发热，而且裤子特别容易磨损，这是因为玩滑梯的过程伴随着内能的改变．下列事例中物体内能改变方式与其相同的是（ ）
甲 乙 丙 丁
A．甲中，汤勺放在热汤中温度升高 B．乙中，烧水时水温升高
C．丙中，压缩空气温度升高 D．丁中，取暖器旁的物体温度升高
8．图中是某兴趣小组的同学按照书上课后小制作的素材，亲手制作的简单电动机模型，其线圈由漆包线绕成，将线圈左端与支架接触的导线外漆全部刮掉，右端只刮掉半周，在线圈的下面放置了一块磁体．将线圈接入电路中，闭合开关后，线圈转动起来了．关于此电动机模型下列说法正确的是（ ）
A．线圈右端导线外漆全部刮掉会转得更快 B．线圈在转动时，始终受到磁场作用力
C．将机械能转化为电能 D．改变线圈中的电流方向可以改变转动方向
9．取口香糖锡纸，剪成如图所示形状，其中AB和CD段等长．戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火．下列分析正确的是（ ）
A．AB两端和CD段两端的电压相等 B．正常情况下，AB段会先着火
B．通过AB和CD的电流肯定不相等 D．AB和CD段的电阻相等
10．一天晚上，某同学家里电灯和电热水壶均正常工作（如图）．当她接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光．她对故障作了下列四种判断，其中正确的是（ ）
A．零线上ab间断路 B．零线上bc间断路
C．微波炉所在支路be间短路 D．电热水壶所在支路cd间短路
二、多项选择题（11—14题，每小题给出的四个选项中，均有多个选项符合题意，全部选对得3分，选对但不全得2分，不选或选错得0分，共12分）
11．关于家庭电路中的用电知识，下列说法正确的是（ ）
A．不高于的电压对人体都是安全的
B．控制电灯的开关要连接在火线和电灯之间
C．家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大
D．用电器金属外壳接地，可预防金属外壳带电对人造成伤害
12．如图所示，某同学用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列能使灵敏电流计指针发生偏转的操作是（ ）
A．线圈不动，磁铁快速向上 B．线圈不动，磁铁不动
C．磁铁不动，线圈快速向上 D．线圈和磁铁同时同速向上
13．“测量小灯泡电功率”的实验中，关于遇到的问题和做出的分析，下列说法正确的是（ ）
A．连接完电路的最后一根导线小灯泡就亮了，是因为连接电路时开关是闭合的
B．连接完电路闭合开关后小灯泡不亮，可能是因为它的实际功率太小了
C．小灯泡两端的实际电压最大可以等于额定电压的1.5倍
D．小灯泡在不同电压下亮度不同是因为实际功率不同造成的
14．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是（ ）
A．小灯泡L与滑动变阻器R串联 B．电压表V示数不变
C．电流表和示数都变小 D．小灯泡L亮度变暗
三、填空题（每小题3分，共15分）
15．电和磁有着密不可分的关系．有两个科学家对电磁关系的发现起了关键性的作用，一个是______________，另一个是______________．电磁现象一章的学习中，经常用来显示磁场方向的实验室器材是______________．
16．实验是我们学习物理的重要方法．图甲实验中，异名磁极相互吸引，这符合______________规律；图乙实验中，验电器的金属箔片张开，是因为______________；图丙实验中，放在通电导线下方的小磁针发生偏转，说明______________．
甲 乙 丙
17．据如图所示的两盏白炽灯铭牌，请你对甲乙两灯进行比较并得出相应的判断：正常发光时______________的电阻大；串联时______________更亮一些；并联时______________的功率大一些．
甲 乙
18．如图所示的电路中，电阻已知．闭合开关，将单刀双掷开关掷于a端，电压表示数为U；将切换到b端，电压表示数为，这样就能计算出的阻值．这个实验方案中用到的三个物理知识分别是______________、______________、______________．（写知识点名称即可）
19．图甲所示电路，电源电压为，小灯泡的额定电压为．闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示．则小灯泡正常发光时的电阻为______________；电路的总功率最小为______________；变阻器接入电路的阻值最大为______________．
甲 乙
四、作图阅读题（20题4分、21题5分共9分）
20．小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）图中磁感线的方向；（2）螺线管上的导线绕法
21．微波炉是生活中常用的用电器，电功率大、热效率高、清洁卫生、使用方便．商场中，一位顾客和售货员在微波炉的使用上出现了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”．
（1）由上面的情景，请你从物理学角度提出两个问题并加以解释．
（2）如何更安全地使用微波炉，请谈谈你的看法．
五、实验探究题（22题8分，23题7分，24题9分，共24分）
22．学习了电磁铁，某同学对“电磁铁两极磁性强弱是否相同”产生了疑问，图甲是他设计的探究实验装置图．
甲 乙
（1）通电后，电磁铁A端是______________极；
（2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向______________端移动；
（3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为______________；
（4）该同学接下来的实验方案应该怎样设计？
23．某兴趣小组在“测量小灯泡正常发光时的电阻”实验中，选用器材连接了如图所示的电路，其中电源电压恒为，小灯泡的额定电压为，所用器材均能满足实验需要．
（1）请用笔画线代替导线，完成实物电路的连接，注意导线不能交叉；
（2）该实验中，滑动变阻器的作用是什么？
（3）闭合开关后，移动滑动变阻器的滑片，某同学由实验现象判断小灯泡发生了断路故障，小组长对他的判断表示肯定．该同学观察到的现象是什么？
（4）排除电路故障后进行实验，测得小灯泡正常发光时的电流为，则小灯泡此时的电阻为______________；（结果保留一位小数）
（5）实验中发现，当电压表示数为时，小灯泡刚好微微发光，你认为此时小灯泡的电阻与它正常发光时的电阻相比有什么变化？为什么？
24．下面图1、图2对应的两个探究实验的探究目的分别是______________、______________：
图1 图2
（1）电流做功的过程是______________的过程，一般情况下电流做功的多少我们无法直接观察出．图1所示的实验，可以较形象地比较出电流做功的多少．该实验是通过观察______________比较电流在不同情况下做功多少的，此过程中是把电能转化为______________能．
（2）实际生活中，用电器接通电源后，都伴有热量的产生，如图2所示的实验装置中，a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端．在实验过程中，通过观察U形管中______________的变化来比较电流通过电阻丝产生热量的多少．甲乙两图中实验方案的研究思路分别是______________、______________．
六、分析计算题（25题10分、26题10分共20分请你按照电学计算题的解题量规进行解答）
25．如图所示电路中，电源电压保持不变．将滑片移到滑动变阻器的b端时，闭合开关，电压表的读数为；将滑片滑到滑动变阻器的中点时，电压表的读数为．若电路中的最小电流是．求；
（1）定值电阻的阻值是多少？
（2）滑动变阻器的最大阻值是多少？
（3）若滑动变阻器滑片无论怎样滑动，电路都是安全的，则在通电1分钟内产生的热量最多是多少？
26．某同学设计了一款由开关的开合实现高、中、低三个挡位的迷你多功能电锅，其部分设计参数如图甲所示，简化电路如图乙所示，为电热丝，其中．
甲
乙
（1）请你通过物理公式分析电锅在高、中、低三个挡位工作时，电路的结构以及开关的开合情况；
（2）求电锅高温挡工作时的功率和电流；
（3）现有三种规格，为了达到该同学设计的低温挡功率范围，请通过计算说明他选择的哪一种．
初 四 物 理
阶段检测练习题参考答案及评分标准
提供的答案除选择题外，不一定都是唯一正确的.对于那些与此答案不同的答案正确的同样给分.评分标准只是按一种思路与方法给出的.在阅卷过程中会出现各种不同情况，可按照本评分标准的精神定出具体处理办法，但不要与评分标准有较大偏离.
一、单项选择题（1—10题，每小题的四个选项中，只有一个是正确的，每小题2分，共20分）
1～ 5 DDCCA 6 ～10 DCDBA
二、多项选择题（11—14题，每小题给出的四个选项中，均有多个选项符合题意，全部选对得3分，选对但不全得2分，不选或选错得0分，共12分）
11.BCD 12.AC 13.ABD 14.BC
三、填空题：（每题3分 共15分）
15.奥斯特 法拉第 小磁针 16.磁极间的相互作用 同种电荷相互排斥 电流周围存在磁场 17. 乙 乙 甲 18. 串联电路电压规律 串联电路电流规律 欧姆定律 19. 10Ω 0.25W 90Ω
四、作图阅读题：（20题4分、21题5分 共9分）
20.右图(磁感线方向2分，绕线2分）
21.（1）问题一：顾客所说“费电”、“烧保险”的原因是什么？（或顾客是从什么视角说的，应该怎样用科学术语解释？） （1分）
因为微波炉电功率大，使用时电流大，若达到或超过保险丝的熔断电流，就会出现“烧保险”现象. （1分）
问题二：售货员所说“省电”、“花不了多少电费”的理由是什么？ （或售货员是从什么视角说的，应该怎样用科学术语解释？） （1分）
理由是微波炉热效率高，食品获取相同的热量，消耗的电能少，可以节约电能，所花的电费少. （1分）
（2）微波炉功率较大，所以使用微波炉时，同时使用的用电器不能太多，避免总功率过大 （1分）
五、实验探究题（22题8分，23题7分，24题9分，共24分）
22.（1）S （2分） （2）左（2分） （3） 2.2N（1分）
（4）保持滑动变阻器滑片的位置不动，断开开关，在原位置将电磁铁两端对调，使B端向上，再闭合开关，观察弹簧测力计的示数是否仍然是2.2N. （2分）
若仍是2.2N，可得出的结论是：电磁铁两极磁性强弱相同. （1分）
23.（1）（1分）
（2）保护电路，调节小灯泡两端电压等于额定电压. （1分）
（3）发现小灯泡不亮，电压表指针偏转明显，电流表无示数 （2分）
（4） 8.3 Ω （1分）
（5）小灯泡电阻变小（1分） 因为灯丝温度越高，小灯泡电阻越大（或电压为0.8V时，小灯泡微微发光，温度比额定电压下工作时的温度低，故电阻变小.） （1分）
24.（每答1分）
电流做功多少与什么因素有关 电流通过导体时产生热量的多少与什么因素有关
（1）把电能转化为其他形式能（2分） 物体被提升的高度 机械
（2）液面高度 控制电流、时间相同，研究电流通过电阻丝产生的热量与电阻大小的关系 控制电阻、时间相同，研究电流通过电阻丝产生的热量与电流大小的关系．
六、分析计算题（25题10分、26题10分 共20分）
25.解：（1）由图可知，R0与滑动变阻器串联，电压表测量R0两端电压，滑到滑动变阻器的b端时，由可知，电路电阻阻值最大，电路电流最小为0.5A,定值电阻的阻值为=U0/I=3v/0.5A=6Ω （2分）
（2）当滑片滑到滑动变阻器的中点时，由得，电路电流为
（1分）
根据串联电路电压特点可知，此时电源电压为
由于电源电压保持不变，即
则 （2分）
解得：R滑=12Ω；电源电压为9V. （2分）
（3）将滑片滑到滑动变阻器的a端时，电路电流最大，根据可得，电路电流为 （1分）
由得，在通电1分钟内产生的最大热量为
×60s=810J （2分）
（或利用Q=（U2/R）t计算）
26.解：
（1）档位是由功率决定的，P＝U2/R，电压一定的情况下，功率和电阻成反比.所以，
电饭锅在高温挡工作时，电阻最小，R1、R2并联，三个开关、、S均闭合（1分）；
电饭锅在中温挡工作时，电阻比串联小比并联大，开关S、处于闭合状态，S1断开，此时只有R2工作； （1分）
在低温挡工作时，电阻最大，R0、R2串联，开关、均处于断开状态，闭合开关S，移动滑片，可调节低温挡的功率. （1分）
（2）电锅在高温挡时，R1、R2并联，P1＝U2/R1=（30v）2/15Ω=60W （1分）
P高=P1+P中=60W+90W=150W （2分）
则电锅在高温挡正常工作时的电流为 （1分）
R2=U2/P中=（30v）2/90W=10Ω （1分）
（3）由题可知，低温挡时R0和R2串联，当低温挡功率最小为20W时，电路最大总电阻为
则滑动变阻器的阻值为
当低温的功率最大为50W时，电路最小总电阻为
则滑动变阻器的阻值为
则滑动变阻器需要的电阻范围是 （1分）
又因为功率最大时通过的电流为
所以应该选“”的滑动变阻器 （1分）额定电压
高温挡功率
？W
中温挡功率
低温挡功率范围
