河北省唐山市路南区2023-2024学年九年级上学期1月期末物理试题

这是一份河北省唐山市路南区2023-2024学年九年级上学期1月期末物理试题，共10页。试卷主要包含了25 17．，00，50等内容，欢迎下载使用。

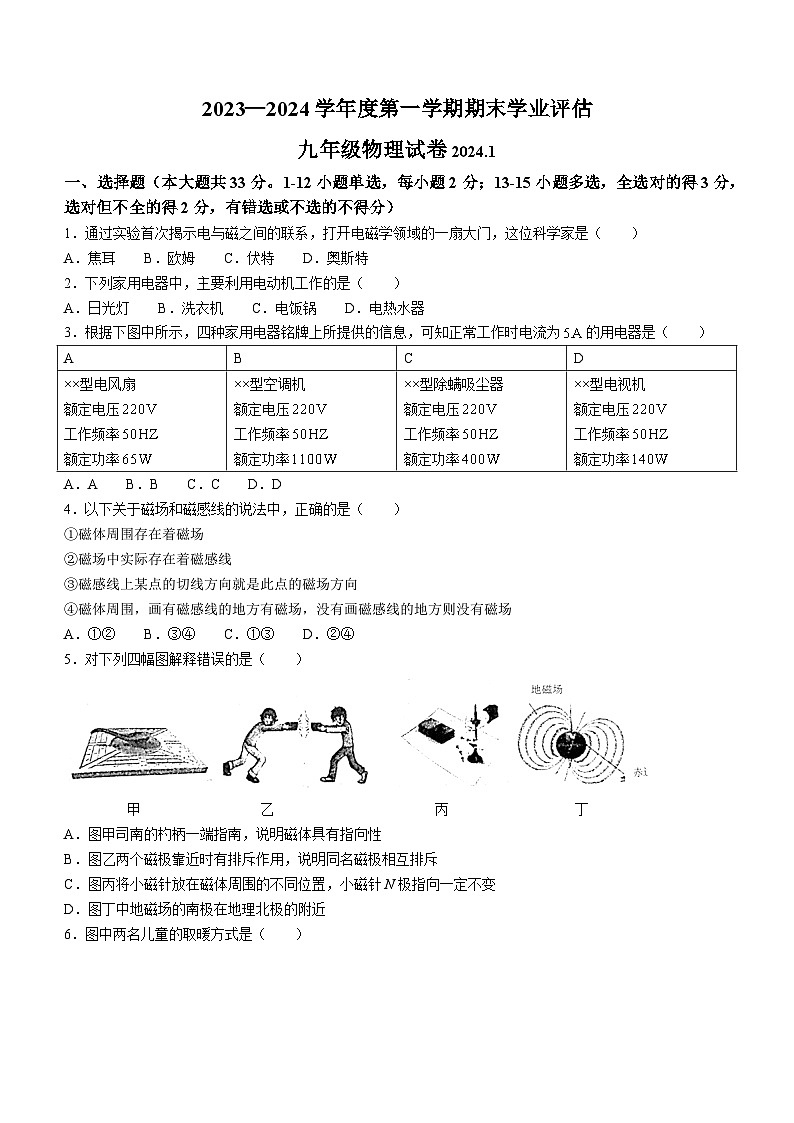

一、选择题（本大题共33分。1-12小题单选，每小题2分；13-15小题多选，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）
1．通过实验首次揭示电与磁之间的联系，打开电磁学领域的一扇大门，这位科学家是（ ）
A．焦耳 B．欧姆 C．伏特 D．奥斯特
2．下列家用电器中，主要利用电动机工作的是（ ）
A．日光灯 B．洗衣机 C．电饭锅 D．电热水器
3．根据下图中所示，四种家用电器铭牌上所提供的信息，可知正常工作时电流为的用电器是（ ）
A．A B．B C．C D．D
4．以下关于磁场和磁感线的说法中，正确的是（ ）
①磁体周围存在着磁场
②磁场中实际存在着磁感线
③磁感线上某点的切线方向就是此点的磁场方向
④磁体周围，画有磁感线的地方有磁场，没有画磁感线的地方则没有磁场
A．①② B．③④ C．①③ D．②④
5．对下列四幅图解释错误的是（ ）
甲 乙 丙 丁
A．图甲司南的杓柄一端指南，说明磁体具有指向性
B．图乙两个磁极靠近时有排斥作用，说明同名磁极相互排斥
C．图丙将小磁针放在磁体周围的不同位置，小磁针N极指向一定不变
D．图丁中地磁场的南极在地理北极的附近

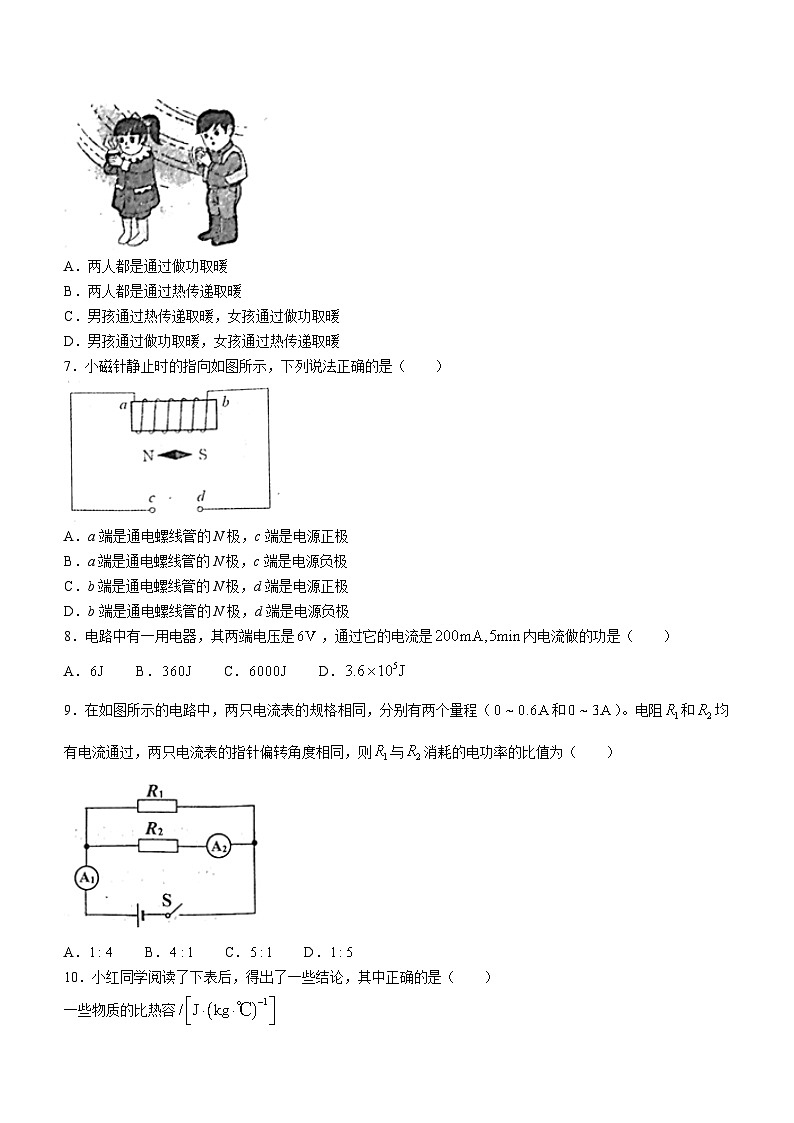

6．图中两名儿童的取暖方式是（ ）
A．两人都是通过做功取暖
B．两人都是通过热传递取暖
C．男孩通过热传递取暖，女孩通过做功取暖
D．男孩通过做功取暖，女孩通过热传递取暖
7．小磁针静止时的指向如图所示，下列说法正确的是（ ）
A．a端是通电螺线管的N极，c端是电源正极
B．a端是通电螺线管的N极，c端是电源负极
C．b端是通电螺线管的N极，d端是电源正极
D．b端是通电螺线管的N极，d端是电源负极
8．电路中有一用电器，其两端电压是，通过它的电流是内电流做的功是（ ）
A． B． C． D．
9．在如图所示的电路中，两只电流表的规格相同，分别有两个量程（和）。电阻和均有电流通过，两只电流表的指针偏转角度相同，则与消耗的电功率的比值为（ ）
A． B． C． D．

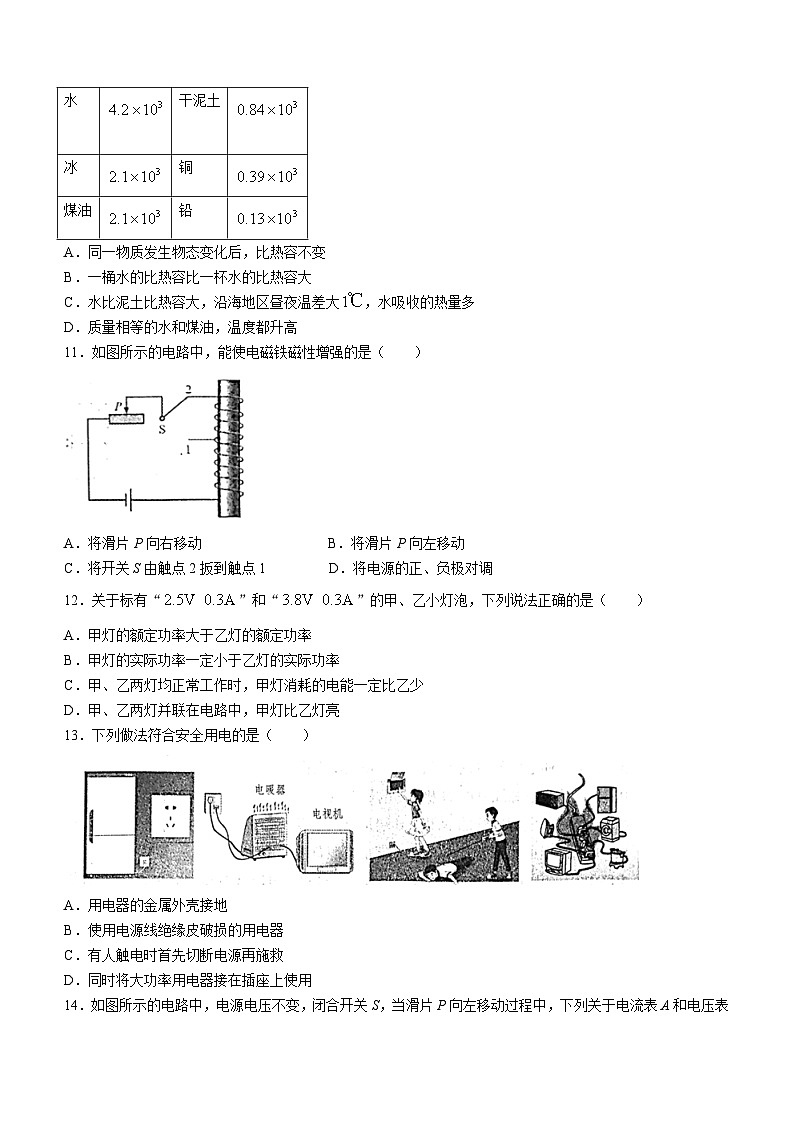

10．小红同学阅读了下表后，得出了一些结论，其中正确的是（ ）
一些物质的比热容
A．同一物质发生物态变化后，比热容不变
B．一桶水的比热容比一杯水的比热容大
C．水比泥土比热容大，沿海地区昼夜温差大，水吸收的热量多
D．质量相等的水和煤油，温度都升高
11．如图所示的电路中，能使电磁铁磁性增强的是（ ）
A．将滑片P向右移动 B．将滑片P向左移动
C．将开关S由触点2扳到触点1 D．将电源的正、负极对调
12．关于标有“”和“”的甲、乙小灯泡，下列说法正确的是（ ）
A．甲灯的额定功率大于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲、乙两灯均正常工作时，甲灯消耗的电能一定比乙少
D．甲、乙两灯并联在电路中，甲灯比乙灯亮
13．下列做法符合安全用电的是（ ）
A．用电器的金属外壳接地
B．使用电源线绝缘皮破损的用电器
C．有人触电时首先切断电源再施救
D．同时将大功率用电器接在插座上使用
14．如图所示的电路中，电源电压不变，闭合开关S，当滑片P向左移动过程中，下列关于电流表A和电压表V示数变化的说法正确的是（ ）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小
D．电流表A示数与电压表V示数的乘积变小
15．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的关系图像如图乙所示，下列说法正确的是（ ）
甲 乙
A．曲线A表示的是灯泡L的变化关系图像
B．当电源电压为时，电流表的示数为
C．当电源电压为时，小灯泡的实际功率为
D．如果将小灯泡L和定值电阻R串联接在的电源两端，电路的总功率为
二、填空及简答题（每空1分，共15分）
16．在家庭电路中，正确使用验电笔来辨别火线和零线时，若验电笔的氖管发光，表明笔尖接触的是______________。某验电笔中有一个的高阻值电阻，这个电阻与氖管是______________连接的。若人体及氖管的电阻均忽略不计，当用验电笔测家庭电路的线路时，则通过人体的电流约为______________。
17．观察图甲中小林的妈妈和爸爸的对话，回答下面的问题：
甲 乙
（1）当地的电价为______________元/度，这个月小林家消耗的电能是______________J。
（2）小林家上一个月底抄表时电能表的示数如图乙所示，则本月底电能表的示数应为。
18．实验室有两只额定电压相同的小灯泡，小华想知道哪只小灯泡的额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比示数小，此时实际功率大的小灯泡是______________。据此小华可以判断，额定功率大的小灯泡是______________（假设小灯泡电阻不受温度影响）。
19．如图所示的电磁继电器，当控制电路中的开关闭合时，电磁铁产生______________，吸引衔铁，从而使工作电路中的触点互相接触，电动机______________（选填“工作”或“不工作”）。从工作过程来看，电磁继电器实际是一个利用电磁铁控制工作电路通断的______________（选填“用电器”、“电源”或“开关”）．
20．完善的充电设施是电动汽车得以普及的必要条件。近年来，直流充电桩的覆盖率呈现快速增长趋势，如图甲所示，某电动汽车正在利用充电桩充电。
甲 乙
（1）充电桩为电动汽车的电池充电时，电能转化为______________（选填“机械”或“化学”）能，______________（选填“充电桩”或“电池”）是用电器。
（2）如图乙所示，是充电功率P与电池的储能量D（电池当前储能与电池充满电储能的比值为D）之间的关系（图像经过修正处理），充电前电池储能量为，当储能量为时，充电功率为______________W，若此时充电桩显示的电压为，则充电电流为______________A。
三、实验探究题（21题6分，22题8分，23题14分，24题12分。共40分）
21．（1）图甲中画出了两个磁极间的磁感线，请标出两个磁极的名称，并画出位于A点小磁针静止时北极所指的方向。
21．（1）图甲中画出了两个磁极间的磁感线，请标出两个磁极的名称，并画出位于A点小磁针静止时北极所指的方向。
（2）如图乙所示，将图中各原件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
图甲 图乙
22．小明用如图所示的装置探究什么条件下磁生电：
（1）实验时，小明通过观察灵敏电流表______________判断电路中是否有感应电流产生。
（2）闭合开关S，若保持导体ab不动，要产生感应电流，小明正确的操作是__________________________________________。
（3）利用此实验中的能量转化原理，人们在生产、生活中制成了______________。
（4）要使灵敏电流表的指针偏转方向发生改变，可以采取的方法是：____________________________（写出一种即可）。
23．用电压表和电流表测量一只小灯泡的电阻。
图甲 图乙
（1）如图甲所示是实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母。
（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量，部分记录见下表。若电压表的示数为时，电流表的示数如图乙所示，请你填写表格中的两个空格。
（3）同学们通过交流发现：小灯泡的电阻随电压增大、亮度增强而增大，经过讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释。后来，同学们注意到小灯泡发热发光的特殊性，认为小灯泡的电阻可能与______________有关，并通过查阅资料得到了证实。
（4）若小灯泡的额定电压为，根据以上表格测得的数据可知小灯泡的额定功率为______________W；调节滑动变阻器滑片P使小灯泡两端的电压为，小灯泡的实际功率______________（选填“大于”或“小于”）．
【拓展】小华将小灯泡换为定值电阻，继续测量定值电阻的阻值。并将电压表并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数，将记录的数据绘制成如图丙所示的图像。由图像可知小华所使用的电路的电源电压为______________V。
图丙
24．小明在“探究电流通过导体产生的热量与电流的关系”实验中，瓶内安装一根阻值为的电阻丝，从瓶盖中间打孔插入一根带有红色液注的细玻璃管，瓶内盛有密闭空气。设计了如图甲所示的电路。
图甲 图乙
（1）用笔画线代替导线，将图甲电路连接完整。
（2）闭合开关后发现电流表的指针未偏转，经检查仅电阻丝有故障，则电阻丝__________（选填“开路”或“短路”）。排除故障后继续实验，实验中通过观察______________来比较相同时间内不同电流产生热量的多少。
（3）调节滑动变阻器改变电流的大小，经过多次实验发现：电阻丝阻值和通电时间一定时，电流I越大，通电导体产生的热量Q越多。小明猜想：当电阻和通电时间一定时，Q可能与I成正比，随后小明测出了多组Q与I的数据。请提出一种判断小明猜想是否正确的方法：__________________________________________。
（4）小明通过进一步学习了解到：物理学家焦耳1840年就确定了当电阻和通电时间一定时，电流产生的热量跟电流的二次方成正比的关系。生活中利用电热工作的家用电器有______________（请举一例）。
（5）若要探究电流通过导体产生的热量与电阻的关系，可选择图乙中______________（选填“A”或“B”）瓶中的电阻丝与图甲中的电阻丝连接进行实验。
四、计算应用题（25题4分，26题8分，共12分）
25．如图是小明家某型号电暖器的简化电路图，其有高温、低温两个挡位。和均为发热电阻，其部分参数如表格所示。则：
（1）当电暖器处于高温挡时，开关的闭合、断开情况是______________；
（2）当电暖器处于低温挡正常工作时，电路中的电流是多少？
（3）在某次用电高峰期，小明用电力监测装置测出电暖器在低温挡工作时的实际电压为。若忽略电阻丝的电阻随温度的变化，电暖器的实际功率为多少？（结果保留整数）
26．如图甲是定值电阻和标有“”灯泡L的关系图像。如图乙所示电路，滑动变阻器的最大阻值为，电流表量程为，电压表量程为。当开关闭合、断开，将滑动变阻器的滑片P滑到b端时，电流表的示数为。求：
甲 乙
（1）灯泡L正常发光时的电阻；
（2）当闭合开关、断开，电压表示数为时，灯泡消耗的实际功率；
（3）若电源的电压可调，闭合开关、断开时，保证电路安全的情况下，电源电压的最大值。
2023—2024学年度第一学期期末学业评估
九年级物理参考答案2024.1
一、选择题（1-12题每小题2分，13-15每小题3分，选对但不全得2分，有错选或不选得零分，共33分）
二、填空及简答题（每空1分，共15分）
16．火线（或相线）；串联；0.25 17．（1）0.52； （2）
18．； 19．磁性；工作；开关 20．（1）化学；电池 （2）；100
三、实验探究题（21题6分，22题8分，23题14分，24题12分。共40分）
21．（1）图略（2分） （2）图略（4分）
22．（1）指针是否偏转（2）将磁体水平向左（或水平向右）移动
（3）发电机（或动圈式话筒）
（4）方法一：保持导体ab的运动方向不变，对调磁体的磁极（或对调磁体的NS极，或改变磁体的磁场方向）
方法二：保持磁场方向不变，改变导体ab的运动方向
23．（1）图略（2）0.22；7.7（3）温度（4）0.75；大于【拓展】4
24．（1）如图所示
（2）开路；液柱上升的高度
（3）计算Q与I的比值看是否是定值（或作出Q与I的图像看是否是一条过原点的直线）
（4）电熨斗（或电热水器等）（5）B
四、计算应用题（25题4分，26题8分，共12分）
25．解：（1）都闭合
（2）当断开时，电暖器处于低温挡
得
（3）
26．解：（1）灯泡正常发光时的电阻
（2）当闭合、断开时，定值电阻与滑动变阻器串联
由图像可知，当电流为时，电阻两端的电压为
滑动变阻器两端的电压
电源电压
当开关闭合、断开时，灯泡L和滑动变阻器串联
当电压表示数为时，即两端的电压为，
灯泡两端的电压
由图像可知，灯泡中的电流为
灯泡消耗的实际功率为
（3）灯泡正常发光时的电流
电流表的量程为，所以电路允许的最大电流为
变阻器为最大阻值时，
灯泡两端电压的最大值
电源电压的最大值A
B
C
D
××型电风扇
额定电压
工作频率
额定功率
××型空调机
额定电压
工作频率
额定功率
××型除螨吸尘器
额定电压
工作频率
额定功率
××型电视机
额定电压
工作频率
额定功率
水
干泥土
冰
铜
煤油
铅
实验序号
电压
电流
电阻
1
1.00
0.14
7.1
2
1.70
3
2.50
0.30
8.3
额定电压
额定功率
高温挡
低温挡
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
D
B
B
C
C
D
C
B
B
D
B
D
AC
BD
ABD
