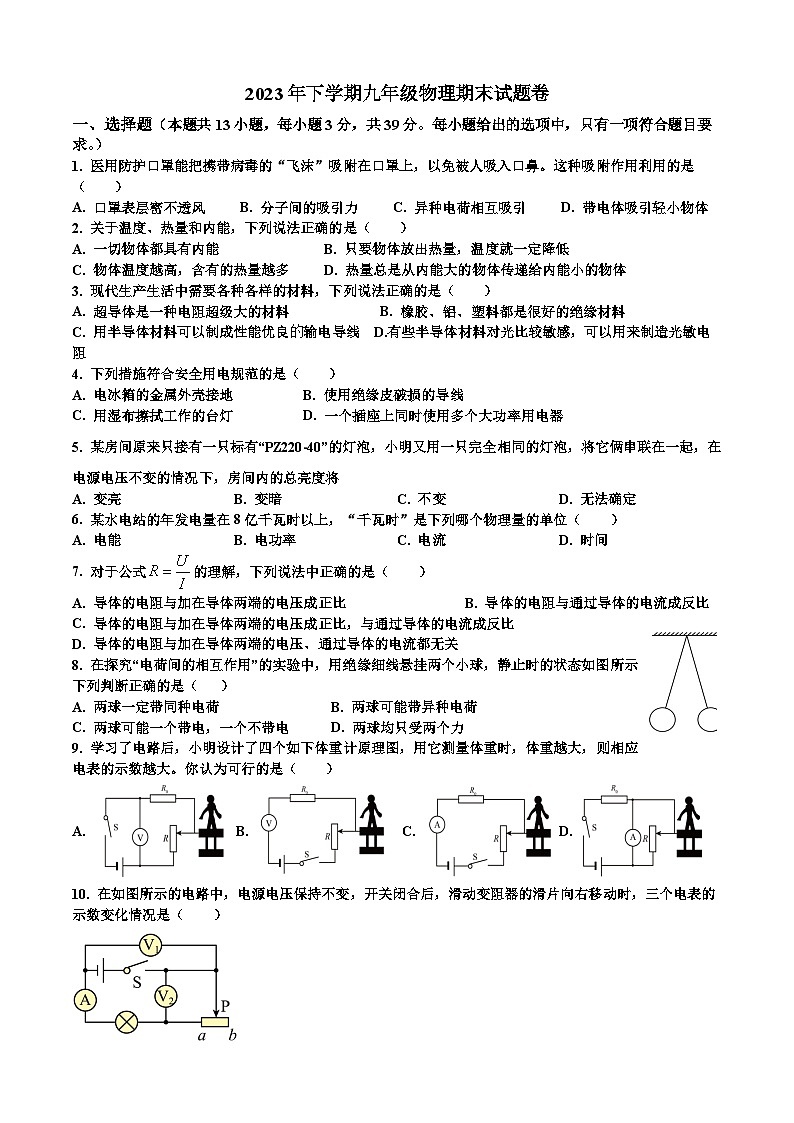

1. 医用防护口罩能把携带病毒的“飞沫”吸附在口罩上，以免被人吸入口鼻。这种吸附作用利用的是（ ）
A. 口罩表层密不透风 B. 分子间的吸引力 C. 异种电荷相互吸引 D. 带电体吸引轻小物体
2. 关于温度、热量和内能，下列说法正确的是（ ）
A. 一切物体都具有内能 B. 只要物体放出热量，温度就一定降低
C. 物体温度越高，含有的热量越多 D. 热量总是从内能大的物体传递给内能小的物体
3. 现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A. 超导体是一种电阻超级大的材料 B. 橡胶、铝、塑料都是很好的绝缘材料
C. 用半导体材料可以制成性能优良输电导线 D.有些半导体材料对光比较敏感，可以用来制造光敏电阻
4. 下列措施符合安全用电规范的是（ ）
A. 电冰箱的金属外壳接地 B. 使用绝缘皮破损的导线
C. 用湿布擦拭工作的台灯 D. 一个插座上同时使用多个大功率用电器
5. 某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将
A. 变亮B. 变暗C. 不变D. 无法确定
6. 某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（ ）
A. 电能B. 电功率C. 电流D. 时间
7. 对于公式的理解，下列说法中正确的是（ ）
A. 导体的电阻与加在导体两端的电压成正比 B. 导体的电阻与通过导体的电流成反比
C. 导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比
D. 导体的电阻与加在导体两端的电压、通过导体的电流都无关
8. 在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示．
下列判断正确的是（ ）
A. 两球一定带同种电荷 B. 两球可能带异种电荷
C. 两球可能一个带电，一个不带电 D. 两球均只受两个力
9. 学习了电路后，小明设计了四个如下体重计原理图，用它测量体重时，体重越大，则相应
电表的示数越大。你认为可行的是（ ）
A. B. C. D.
10. 在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（ ）

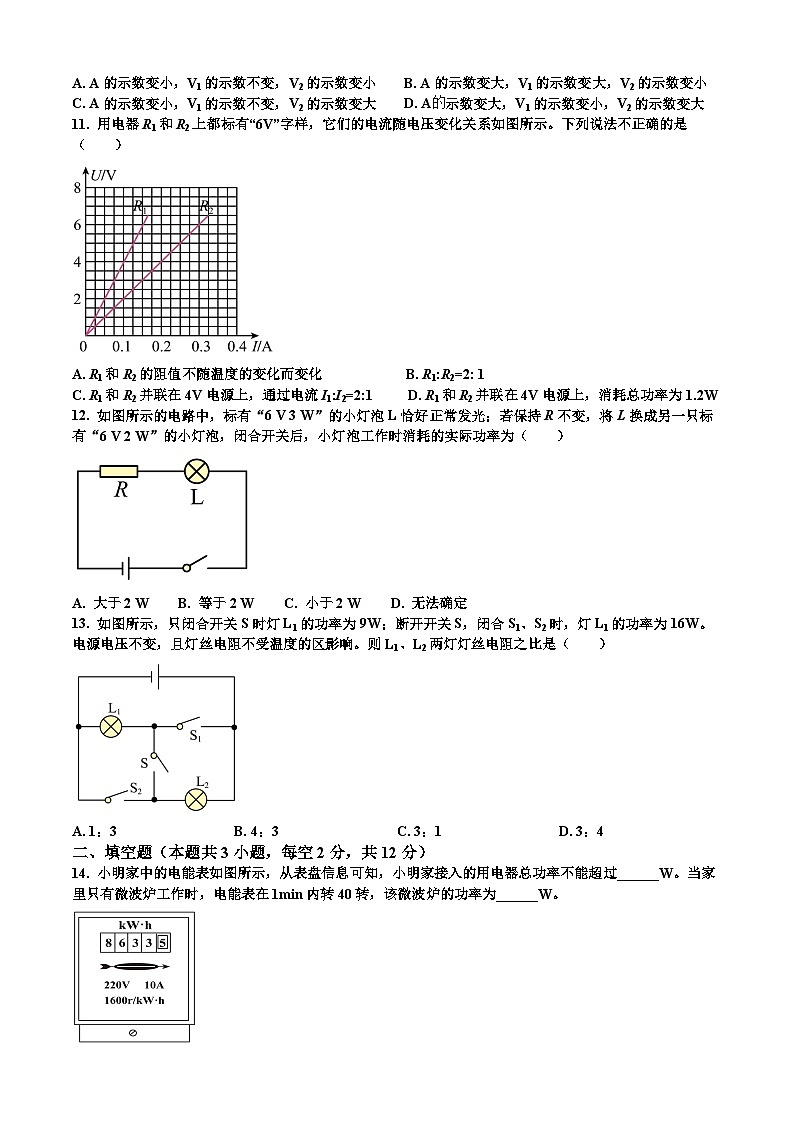

A. A的示数变小，V1的示数不变，V2的示数变小 B. A的示数变大，V1的示数变大，V2的示数变小
C. A的示数变小，V1的示数不变，V2的示数变大 D. A示数变大，V1的示数变小，V2的示数变大
11. 用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（ ）
A. R1和R2的阻值不随温度的变化而变化 B. R1:R2=2: 1
C. R1和R2并联在4V电源上，通过电流I1:I2=2:1 D. R1和R2并联在4V电源上，消耗总功率为1.2W
12. 如图所示的电路中，标有“6 V 3 W”的小灯泡L恰好正常发光；若保持R不变，将L换成另一只标有“6 V 2 W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率为（ ）
A. 大于2 W B. 等于2 W C. 小于2 W D. 无法确定
13. 如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（ ）
A. 1：3B. 4：3C. 3：1D. 3：4
二、填空题（本题共3小题，每空2分，共12分）
14. 小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过______W。当家里只有微波炉工作时，电能表在1min内转40转，该微波炉的功率为______W。
15. 当一个定值电阻R两端的电压由4V增加到6V时，通过电阻的电流变化了0.2A， 这个定值电阻的电阻为___________Ω，其电功率变化了___________W。
16. 如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则滑动变阻器的最大阻值是______Ω，定值电阻能达到的最大功率为______W。
三、作图与实验探究题（本题共3小题，第16题图17题4分，18题12分，19题12分，共28分。）
17. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
18. 小华在家里学习烧饭做菜的过程中，经常要加热油和水，因此，她对一些物理现象有了一定的感性认识，她猜想油的比热容比水小。
（1）（多选）能够支持她这一猜想的事实有______。
A.相同条件下，油比水凉的快 B.油能把食物炸的焦黄，而水不能
C.油能漂在水面上 D油比水难蒸发 E.相同条件下，加热时油比水热的快
（2）她设计了如图所示的探究实验电路，三个规格相同的锥形瓶内，分别装有质量相同、初温同为20℃的煤油或水。
①为比较水与煤油的比热容大小，应闭合开关______，观察两支温度计______（选填温度计序号）示数的变化。在同样条件下加热相同时间后，水的温度达到25℃，煤油的温度达到30℃，由此可得煤油的比热容为______[水的比热容为]。
②为探究“电流通过导体产生热量的多少与电阻大小的关系”，应只闭合开关______，观察两支温度计______（选填温度计序号）示数变化情况。
19. 小明在测量额定电压为2.5V小灯泡的电功率的实验中。
（1）实验原理是______；
（2）小明在实验之前检查仪表时发现：电流表未接入电路时，电流表指针如图甲所示，出现这种现象的原因是____ __；
（3）图乙是小明所连接的实验电路，其中存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法______；
（4）小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障。若电流表有示数，电压表几乎没有示数，可以判断灯泡______；
（5）当灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率为______W；
（6）通过上面实验我们还可以求出小灯泡正常发光时的电阻是______Ω。（计算结果保留两位小数）
四、计算题（本题共2小题，20题10分，21题11分，共21分。要求写出必要的文字说明、公式和重要的演算步骤，只写出最终答案的不能计分。）
20. 如图，为一种电饭锅的简化电路。其中R1和R2均为电热丝，S是自动控制开关、通过开关的控制，可智能实现高温档或低温档，从而控制食物在不同时间段的温度。把电饭锅接入220V的家庭电路中，电饭锅完成一次煮饭过程高温挡工作10min，低温档工作20min。煮饭中高温挡功率为1100W，低温挡功率为220W。求：
（1）当只闭合S时，通过电阻R1的电流I1；
（2）高温挡工作10min，电流所做的总功W；
（3）电阻R2阻值。
21. 如图所示，电源电压为可调电压，小灯泡L标有“4V 1.6W”，滑动变阻器R1标有“ 1A”的字样，电流表的量程为，电压表的量程为。（不考虑温度对灯丝电阻的影响）求：
(1)小灯泡L的阻值是多少?
(2)当S、S1、S2都闭合，将滑动变阻器的滑片P移到中点时，电流表的示数为0.45A，电压表示数为3V，则R2消耗的电功率是多少?
(3)将电源电压调至6V时，闭合开关S，断开开关S1、S2，在确保电路安全的前提下，则滑动变阻器R1允许接入电路的阻值范围。
