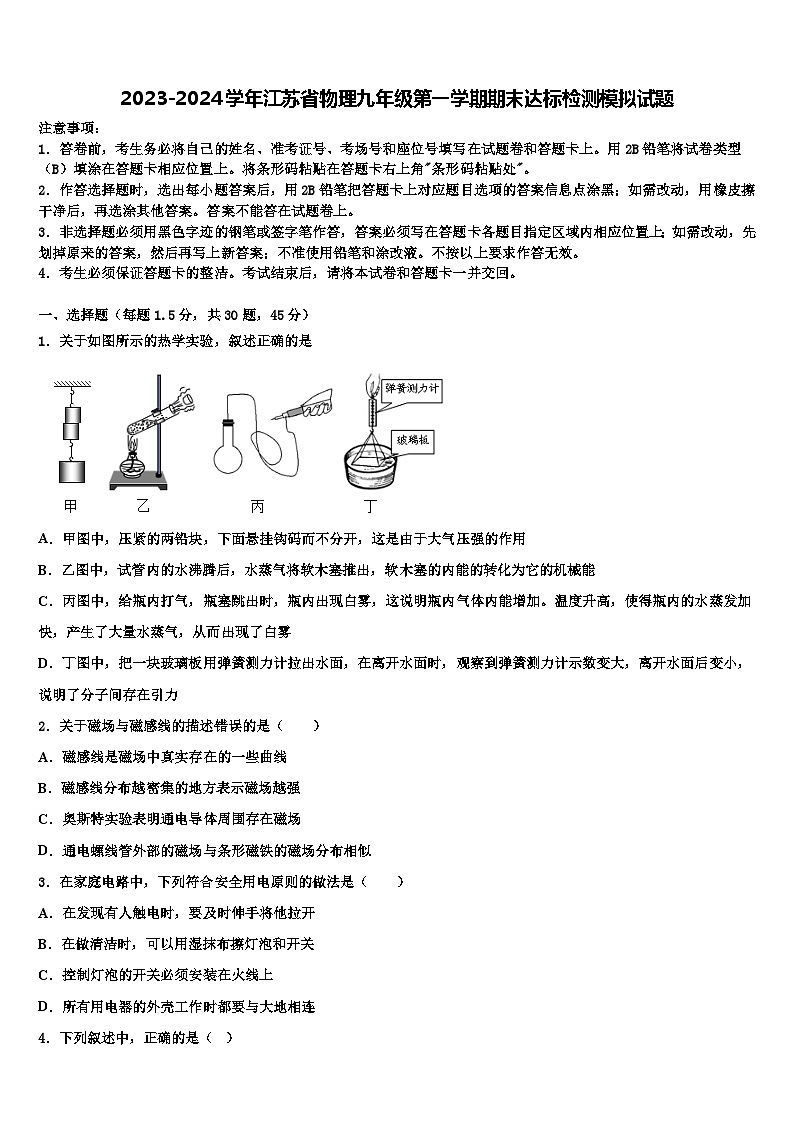

2023-2024学年江苏省物理九年级第一学期期末达标检测模拟试题

这是一份2023-2024学年江苏省物理九年级第一学期期末达标检测模拟试题，共25页。试卷主要包含了考生必须保证答题卡的整洁，现有A，一箱汽油用去一半后，剩下的汽油等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．关于如图所示的热学实验，叙述正确的是
A．甲图中，压紧的两铅块，下面悬挂钩码而不分开，这是由于大气压强的作用
B．乙图中，试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能的转化为它的机械能
C．丙图中，给瓶内打气，瓶塞跳出时，瓶内出现白雾，这说明瓶内气体内能增加。温度升高，使得瓶内的水蒸发加快，产生了大量水蒸气，从而出现了白雾
D．丁图中，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到弹簧测力计示数变大，离开水面后变小，说明了分子间存在引力
2．关于磁场与磁感线的描述错误的是（ ）
A．磁感线是磁场中真实存在的一些曲线
B．磁感线分布越密集的地方表示磁场越强
C．奥斯特实验表明通电导体周围存在磁场
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似
3．在家庭电路中，下列符合安全用电原则的做法是（ ）
A．在发现有人触电时，要及时伸手将他拉开
B．在做清洁时，可以用湿抹布擦灯泡和开关
C．控制灯泡的开关必须安装在火线上
D．所有用电器的外壳工作时都要与大地相连
4．下列叙述中，正确的是（ ）

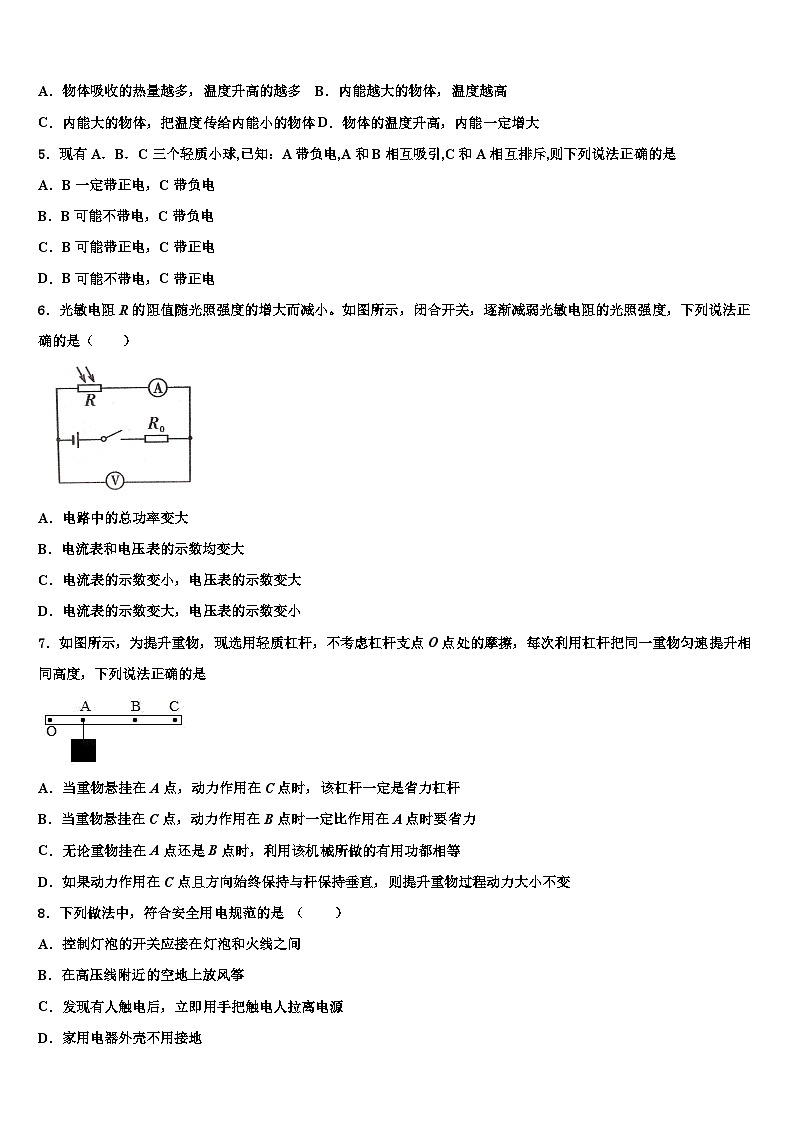

A．物体吸收的热量越多，温度升高的越多B．内能越大的物体，温度越高
C．内能大的物体，把温度传给内能小的物体D．物体的温度升高，内能一定增大
5．现有A．B．C三个轻质小球,已知：A带负电,A和B相互吸引,C和A相互排斥,则下列说法正确的是
A．B一定带正电，C带负电
B．B可能不带电，C带负电
C．B可能带正电，C带正电
D．B可能不带电，C带正电
6．光敏电阻R的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（ ）
A．电路中的总功率变大
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
7．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是
A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆
B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力
C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等
D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变
8．下列做法中，符合安全用电规范的是 （ ）
A．控制灯泡的开关应接在灯泡和火线之间
B．在高压线附近的空地上放风筝
C．发现有人触电后，立即用手把触电人拉离电源
D．家用电器外壳不用接地

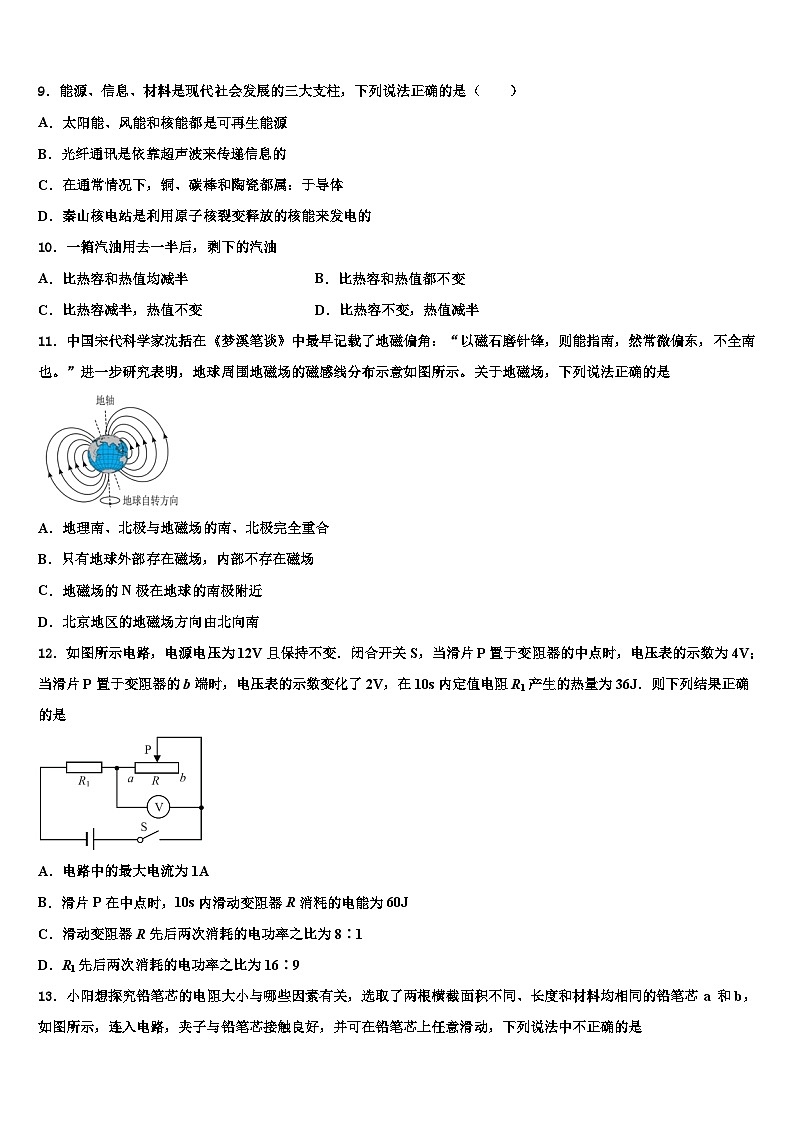

9．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ）
A．太阳能、风能和核能都是可再生能源
B．光纤通讯是依靠超声波来传递信息的
C．在通常情况下，铜、碳棒和陶瓷都属：于导体
D．秦山核电站是利用原子核裂变释放的核能来发电的
10．一箱汽油用去一半后，剩下的汽油
A．比热容和热值均减半B．比热容和热值都不变
C．比热容减半，热值不变D．比热容不变，热值减半
11．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是
A．地理南、北极与地磁场的南、北极完全重合
B．只有地球外部存在磁场，内部不存在磁场
C．地磁场的N极在地球的南极附近
D．北京地区的地磁场方向由北向南
12．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
13．小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯 a 和b，如图所示，连入电路，夹子与铅笔芯接触良好，并可在铅笔芯上任意滑动，下列说法中不正确的是
A．该实验可以通过灯泡的亮度反映铅笔芯电阻的大小
B．该实验可以探究铅笔芯的电阻大小与材料是否有关
C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关
D．该实验可以探究铅笔芯的电阻大小与长度是否有关
14．如图所示的家用电器中，利用电流热效应工作的是
A．电压力锅
B． 笔记本电脑
C．电风扇
D．电视机
15．如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（ ）
A．电磁铁右端为 N 极
B．小车向右运动
C．只将滑片 P 向右移动，电磁铁磁性减弱
D．只将电源正负极交换，电磁铁磁性增强
16．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（ ）
A．家庭电路的总电阻变大了B．家庭电路的总功率变大了
C．电视机中的电流变大了D．电视机两端的电压变大了
17．下列用电器利用电流热效应工作的是（ ）
A．取暖器B．吸尘器C．电视机D．手机
18．下列现象中,用物理知识解释正确的是( )
A．吹风扇时会加快身上汗液的蒸发,蒸发时要吸热,所以会感到凉爽
B．吃冰棒感觉凉爽,是因为冰升华要吸热
C．物体的温度高,是因为它具有较多的热量
D．因为液态氢的比热容大,所以液态氢被用作运载火箭的燃料
19．如图弹簧测力计下端吊一条形磁铁，当开关S闭合时弹簧测力计示数变大，则电源的正极是
A．左端B．右端
C．不变D．无法判断
20．关于下面四幅图的说法正确的是
A．甲图：抽出玻璃板，下瓶中出现红棕色NO2气体，表明气体间可以发生扩散现象
B．乙图：悬挂重物不能把两铅块分开，说明分子间存在引力，没有斥力
C．丙图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
D．丁图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气
21．如图所示，电源电压保持不变，当闭合开关S1，灯泡L1正常发光，再闭合开关S2，则整个电路的
A．总电阻增大，L1亮度变小，总功率变小
B．总电阻减小，L1亮度变大，总功率变小
C．总电阻减小，L1亮度不变，总功率变大
D．总电阻增大，L1亮度不变，总功率变大
22．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝由5Ω换成10Ω，就可以探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
23．通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（ ）
A．安培B．伏特
C．欧姆D．焦耳
24．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
25．POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检 测头，如图所示，使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，P0S机便可读出磁条上的信息。图中能反映POS刷卡机读出信息原理的是（ ）
A．B．
C．D．
26．如图所示，利用图象可以描述物理量之间的关系，以下图象大致描述正确的是( )
A．水沸腾时温度跟时间的关系
B．水的比热容与温度的关系
C．定值电阻消耗的电功率跟电流的关系
D．通电导体的电阻跟通过的电流关系
27．如图所示，电源电压保持不变闭合开关S，下列说法正确的是
A．向右移动滑片P，电压表的示数变小
B．向右移动滑片P，电压表的示数变小
C．向左移动滑片P电流表A的示数变大
D．向左移动滑片P，电压表与电流表A的示数比值不变
28．关于分子和物体内能，下列说法正确的是（ ）
A．杯子里的水可以任意倒出说明水分子间没有引力
B．把0℃的冰块加热熔化成0℃的水，其内能不变
C．固体间能扩散，表明固体物质分子是运动的
D．用力搓手，手发热是通过热传递增加手的内能
29．2019年10月国庆大阅兵中无人侦察机-8首次公开亮相，下来说法正确的是（ ）
A．无人侦察机-8在飞行时，机翼上方空气流速小，压强大
B．飞机返回机场，着陆后受到惯性作用飞机还要向前滑行一段距离才能停下
C．飞机喷气发动机对空气的作用力一定与空气对发动机的力一样大
D．无人侦察机质量1.5t，在空中飞行时受到的重力的为1500N
30．下列说法正确的是
A．用锯条锯木头时，锯条发热，锯条内能增加，木头内能减少
B．一桶水和一杯水的比热容不同
C．尘土飞扬，说明分子不停做无规则运动
D．摩托车上的热机工作时提供动力的是做功冲程
二、填空题（每空1分，共10题，20分）
31．（1）根据如图所示的电流方向，判断通电螺线管的左端是_____极。
（2）如图所示，电能表的示数为_____________kW·h。
（3）如图所示，画出入射光线经过透镜后的折射光线。
（______）
32．如图甲所示的电路中，电源电压不变，灯泡 RL 的阻值小于变阻器 R2 的最大阻值，且 R1 的阻值是灯泡电阻 RL 的两倍，灯泡电阻不随温度发生变化．现只闭合 S2，滑动变阻器滑片 P 从 a 端滑到 b 端的过程中，变阻器 R2 的电功率与它两端电压的关系图线如图乙所示，滑动变阻器滑片到达 b 端时，R2 的功率为此时电路总功率的 80%，则此时 RL:R2 =____；若同时闭合 S1、S2、S3，电路消耗的最小总功率为______W．
33．如图是体温计和寒暑表的一部分，其中____图是体温计，乙温度计的示数为___℃。
34．如图电路（电源电压及灯丝电阻保持不变）灯L的规格为“6V 3.6W”，闭合开关S1后，灯L的实际功率为0.9W，则电源电压为___________V；再闭合开关S2后，电流表示数为0.5A，则电阻R的阻值是___________Ω，灯的亮度___________（选填“变亮”、“变暗”或“不变”）。
35．某导体的电阻是5Ω，通过它的电流为0.2A，10s内通过该导体产生的热量是________J；电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数）将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，该用电器的功率是__________W；一汽油机转速为2400r/min，则该内燃机每秒做功________次．
36．甲灯泡标有“220V，40W”，乙灯泡标有“220V，60W”字样，并联在220V电源上，通过灯丝电流大的是________灯泡，如果两灯泡钨丝长短一样，则钨丝较粗的是__________灯泡。
37．可以释放核能的核反应有轻原子核的______变和重原子核的_____变。目前人类能够有控制地使用核能，主要是利用原子核的___________变。
38．某电水壶单独正常工作2min，使标有“1600imp/kW•h”字样的电能表指示灯闪烁了80次，则这段时间内电水壶消耗的电能为_____ kW•h，实际电功率为_____ kW。
39．如图所示,用吊车将棱长为1 m的正方体花岗岩从距水面1 m高的A处沿竖直方向匀速放入水中．在整个过程中,钢缆拉力大小与下落高度的关系如图乙所示．花岗岩浸没在水中时受到的浮力等于_____ N;花岗岩石下落到图甲B处(h0=2 m)时下表面受到水的压强等于________ Pa(g取10 N/kg,水密度为1.0×103 kg/m3,计算结果用科学记数法表示)．
40．如图是一种学生用的滑动变阻器，若要接入电路中改变电路电流的大小，共有___________种接法。
三、实验题（每空1分，共2题，15分）
41．（1）在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到的测量器材是_________和___________。
（2）探究“串联电路电压的规律”的电路如图1所示。电源提供的电压不超过3V。闭合开关，电压表的示数如图2所示。
①此时L1两端的电压为_________V。
②在后续的探究实验中：
小明的做法：把导线b从接在P端改接在M端，测出串联电路两端电压。
小芳的做法：把导线a从接在电源负极改接在M端，测出L2两端电压。
其中，___________的做法是错误的。原因是：_________________________________。
42．在测量小灯泡的电功率实验中，小灯泡的额定电压为2.5V
（1）请你用笔画线代替导线将图甲的实物电路连接完整；
（____）
（2）连接好电路后闭合开关电压表的示数如图乙所示为_____V；为了测量小灯泡的额定功率应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动；
（3）小明根据表中记录的实验数据绘制了如图所示的I﹣U图象。
分析表中的实验数据和图的图象，可知
①小灯泡的额定功率为_____W；
②对同一盏灯：其亮暗决定于灯的_____；通过灯泡的电流与其两端电压不成正比，其原因是_____
（4）若小灯泡标的额定电压模糊了，但额定电流I额可见，小华用如图电路也测出了小灯泡的额定功率（电源电压为U），如图所示。请将实验步骤补充完整。
a．只闭合开关_____，移动滑片P使电流表示数为I额；
b．_____，再闭合开关S2，记下电流表示数为I；
c．额定功率的表达式为：P额＝_____。（用符号U、I额、I来表示）
四、计算题（每题10分，共2题，20分）
43．如图所示，是一个照明系统模拟控制电路.已知电源电压U=4.5V，定值电阻R1=5Ω。滑动变阻器R2上标有“25Ω 1A”，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于31x），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作。
（1）闭合开关S，将滑片P移至b端，求E0为多少?
（2）要使E0=1.5lx，则R2接入电路的电阻应调为多大?若环境的光照度降至1.5lx时能保持3min不变，求这段时间内R2消耗的电能?
（3）本系统可调E0的最小值是?
44．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m1(假设天然气完全燃烧)．已知水的比热容为4.2×101J/(kg·℃)，天然气的热值为1.2×107J/m1．求：
(1)天然气完全燃烧放出的热量；
(2)水吸收的热量；
(1)该热水器工作时的效率．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】A．两个表面光滑的铅块相互压紧后，可以使它们结合在一起，即便在下端悬挂一定质量的重物也不分开，说明分子之间存在相互作用的引力，而不是大气压强的缘故。故A错误；
B．在软木塞被冲出试管口的过程中，水蒸气的内能转化为软木塞的机械能，而不是软木塞的内能，故B错误；
C．丙图中，给瓶内打气，瓶塞跳出时，瓶内出现白雾，气体对外做功，瓶内气体的内能减少，转化为木塞的机械能；温度升高，使得瓶内的水蒸发加快，产生了大量水蒸气，水蒸气液化成了小水滴，出现白雾现象，故C错误；
D．因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故D正确。
2、A
【详解】A．磁感线是描述磁场分布和强弱的假想曲线，不是真实存在的，故A错误；
B．磁感线分布的疏密程度表示磁场的强弱，磁感线分布越密集的地方表示磁场越强，故B正确；
C．奥斯特实验表明通电导体周围存在磁场，揭示了电和磁之间的联系，故C正确；
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似，故D正确．
故选A．
3、C
【详解】A．一旦有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故A错误；
B．用湿抹布擦开关，由于水是导体，容易发生触电，但不会造成电路中电流过大，故B错误；
C．控制灯泡的开关必须安装在火线上，故C正确；
D．有金属外壳的用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故，故D错误。
故选C。
4、D
【详解】A．物体吸收的热量的多少与物质的比热容、质量、升高的温度有关，物体吸收的热量越多，温度不一定升高的越多，故A错误；
B．内能越大的物体，温度不一定高，故B错误；
C．热传递的过程中传递的是热量，不是温度；内能小的物体可能温度高，内能大的物体可能温度低，因此内能小的物体可能将热量传给内能大的物体，故C错误；
D．物体温度升高，分子运动剧烈，内能增加，故D正确。
5、B
【解析】已知A带负电，C和A互相排斥，根据同种电荷互相排斥，所以C带负电；
又因为A和B互相吸引，根据异种电荷相互吸引，所以B可能带正电；根据带电体吸引轻小物体的性质，B也可能不带电。所以B可能不带电，C带负电。
故选B.
6、C
【详解】由电路图可知,光敏电阻R与定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流，因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐减弱光敏电阻的光照强度时，光敏电阻R的阻值变大，电路的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，电源电压不变， 由P=UI可知，电路中的总功率变小，由U=IR可知, R0两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R两端的电压变大，即电压表的示数变大。
故选C。
7、C
【分析】灵活运用杠杆平衡公式分析即可；
【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB错误；
C．无论重物挂在A点还是B点时，由于物体质量相同，上升高度相同，则根据可知，该机械所做的有用功都相等，故C正确；
D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。
8、A
【详解】A．开关要接在灯泡和火线之间，断开开关，切断火线，防止触电，故A符合题意；
B．因为高压线上是高压，在下面放风筝时可能会发生高压触电，故B不符合题意；
C．发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C不符合题意；
D．将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选A。
9、D
【详解】A．太阳能、风能都是可再生能源，核能属于不可再生能源，该选项错误；
B．光纤通讯是依靠激光（电磁波的一种）来传递信息的，该选项错误；
C．错误、在通常情况下，铜、碳棒属于导体，陶瓷属于绝缘体，该选项错误；
D．正确，秦山核电站是利用原子核裂变发生链式反应释放的核能来发电的，该选项正确。
故选D。
10、B
【解析】一箱汽油用去一半后，所含的汽油减少，质量变为原来的一半，但是热值、比热容是不会改变的，因为物质确定后，物质的这些属性与质量无关。
故选B.
11、C
【详解】ABC．地磁场的北极在地理南极附近，地磁场的南极在地理北极附近，地理南、北极与地磁场的南、北极不重合有一定的夹角，即为磁偏角，且地球内部也存在磁场，由地磁场的南极指向地磁场的北极，故AB错误，C正确；
D．北京地区外部空间的地磁场方向是由南向北，故D错误。
12、D
【详解】由电路图知道，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压；滑片从中点滑向b端时，变阻器接入电路的阻值增大，由串联分压知道，电压表示数（变阻器的电压）将增大，由于当P置于变阻器的b端时，电压表示数增大了2V，所以，根据题意知道，滑片在b点时电压表的示数为4V+2V=6V；又因为在10s内定值电阻R1 产生的热量是36J，由 知道R1 的阻值是： =10Ω；
由电路图知道，当滑片在a点时，变阻器接入电路的阻值为0，电路中的电流最大，产生电路中的最大电流是： ，故A错误；
串联电路中各处的电流相等，当滑片在中点时，电路中的电流是：，由W=UIt 知道，10s内滑动变阻器消耗的电能是：W滑=U滑It=4V×0.8A×10s=32J，故B错误；
当滑片在b点时，变阻器接入的阻值最大，此时电路中的有最小电流： 由P=UI知道，滑动变阻器R先后两次消耗的电功率之比是： ，故C错误；
由P=UI知道 ，R1 先后两次消耗的电功率之比是： ，故D正确．
13、B
【详解】A．在电源电压一定的情况下，导体电阻越大，电路电流越小，灯泡越暗；导体电阻越小，电路电流越大，灯泡越亮；因此可以通过观察灯泡的亮度来判断电阻的大小，故A正确，不符合题意；
B．要探究铅笔芯的电阻大小与材料是否有关，需要有材料不同的电阻丝，实验中只有铅笔芯，所以该实验无法完成，故B错误，符合题意；
C．实验中有两根横截面积不同、长度的铅笔芯，所以该实验可以探究铅笔芯的电阻大小与横截面积是否有关，故C正确，不符合题意；
D．实验中可以将a或b改变连入电路中铅笔芯的长度来探究铅笔芯的电阻大小与长度是否有关，故D正确，不符合题意。
14、A
【详解】A．电饭锅工作时将电能转化为内能，是利用电流的热效应，故A符合题意；
B．笔记本电脑工作时主要将电能转化为光能和声能，不是利用电流的热效应，故B不合题意；
C．电风扇工作时主要将电能转化机械能，不是利用电流的热效应，故C不合题意；
D．电视机工作时主要将电能转化为光能和声能，不是利用电流的热效应，故D不合题意。
15、C
【详解】AB．电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A、B错误；
C．滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小；在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故C正确；
D．把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误；
故选C。
16、B
【详解】A．家庭电路中各用电器是并联的，根据并联电路电阻的特点：越并越小，比小的还小的规律可知，打开电暖气取暖，电路的总电阻变小了，故A错误；
B．家庭电路中各用电器工作时的功率之和，就是电路中的总功率，所以打开电暖气取暖，电路中的总功率变大了，故B正确；
C．家庭电路中各用电器是并联的，工作时互不影响，所以打开电暖气取暖时，对电视机中的电流没有影响，故C错误；
D．家庭电路中各用电器是并联的，各用电器两端的电压等于电源电压，故D错误。
故选B。
17、A
【详解】A．取暖器工作时把电能转化为内能，是利用电流的热效应工作的，故A项符合题意；
B．吸尘器工作时主要是把电能转化为机械能，不是利用电流的热效应工作的，故B项不符合题意；
CD．电视机、手机都主要把电能转化为光能与声能，不是利用电流热效应工作的，故CD项不符合题意。
故选A。
18、A
【详解】A．吹风扇时会加快身上汗液的蒸发，汗液从液态变成气态会吸收热量，吸收人体皮肤的热量，人体皮肤温度降低，所以会感到凉爽，A正确；
B．吃冰棒感觉凉爽，是因为冰在熔化，熔化时会吸收嘴巴的热量，所以感觉凉爽，B错误；
C．物体的温度高，不能说它具有的热量多，热量是一个过程量，只能说吸收和放出，C错误；
D．液态氢被用作运载火箭的燃料，是因为液态氢的热值大，密度小，燃烧相同质量的燃料，液态氢能够放出更多的热量，与比热容无关，D错误。
19、B
【解析】磁铁的下端为N极，当开关闭合时，弹簧测力计的示数变大，说明通电螺线管的上端与磁铁的下端是异名磁极，故通电螺线管的上端为S极，下端为N极，故由右手螺旋定则知，电源的左端为负极，右端为正极。
故选B.
20、C
【详解】A．二氧化氮密度大于空气，抽出玻璃板密度大的下沉，密度小的空气上升，不能说明气体间可以发生扩散现象，故A错误；
B．悬挂重物不能把两铅块分开，确实可以说明分子间存在引力，但是分子间的相互作用力总是同时存在的，故B错误；
C．活塞压缩空气，硝化棉燃烧，此过程活塞对气体做功，机械能转化为空气的内能，热机压缩冲程也是如此，故C正确；
D．丁图气体膨胀对外做功，内能减少，温度降低，瓶口出现的白雾是液化了小水滴，水蒸气是看不到的，故D错误。
21、C
【分析】考查动态电路，应用并联电路的特点、欧姆定律和电功率公式
【详解】只闭合开关S1时，电路中只有灯L1工作，此时灯L1正常发光；同时闭合S1、S2时，灯L1、L2并联，而电源电压保持不变，那么灯L1两端的电压不变，则通过L1的电流不变，它的亮度也就不变。若通过灯L1、L2的电流分别为I1、I2，则电路的电流由I1变成了I1+ I2，即总电流增大，根据欧姆定律得，总电阻变小。由于电源电压不变，总电流变大 ，所以总功率变大，故ABD都不正确，C正确
22、C
【详解】AC、装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可知,右端两个电阻的总电流和左端的电阻电流相等,即I右＝I左,两个5Ω的电阻并联,根据并联电路的电流特点知I右＝I1+I2,两电阻阻值相等,则支路中电流相等,I1＝I2,所以右边容器中的通过电阻的电流是左侧通过电流的一半,即是研究电流产生的热量与电流的关系,不是探究电流产生的热量与电阻的关系;由Q＝I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；因此通电一段时间后，玻璃管左侧液面高度差更大，故A错误，C正确；B. 将左边容器中的电阻丝换成10Ω的电阻丝后,变成了一个10Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可知,右端两个电阻的总电流和左端的电阻电流相等,即I右＝I左,两个5Ω的电阻并联,根据并联电路的电流特点知I右＝I1+I2,两电阻阻值相等,则支路中电流相等,I1＝I2，所以右边容器中的通过电阻的电流是左侧通过电流的一半，虽然左右电阻不等，但是左右的电流也不相等，所以不是探究电流产生的热量与电阻的关系，故B错误；
D. 该实验装置是利用U型管中空气的热胀冷缩来反映热的多少，虽然产生热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映，故D错误．故选C．
【点睛】
电流产生的热量跟电流大小、电阻大小、通电时间有关．（1）探究电流产生热量跟电阻关系时，控制通电时间和电流不变；（2）探究电流产生的热量跟电流大小和电阻大小关系时运用了控制变量法；（3）电流通过导体产生热量的多少不能直接观察，但空气温度的变化可以通过液面高度差的变化来反映，体现的是转换思想．
23、C
【解析】A．安培最早发现通电导体周围磁场方向与电流方向的关系，不符合题意；
B．伏特最早研制出了液体电池，不符合题意；
C．通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律，符合题意；
D．焦耳最早发现电流产生热量的影响因素，不符合题意；
故选C。
24、C
【详解】两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．
故选C．
25、D
【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，POS刷卡机读出信息原理就是电磁感应现象；在选项中找出探究电磁感应的对应图即可。
【详解】POS刷卡机读出信息原理就是电磁感应现象；
A．如图反映电流周围存在着磁场，则A不符合题意；
B．如图电路中有电源，是通电导体在磁场中受力运动，则B不符合题意；
C．如图电路中有电源，是通电线圈在磁场中受力运动，则C不符合题意；
D．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项，则D符合题意。
26、B
【详解】A．水沸腾持续加热时温度不变，故A错误；
B．比热容是物体本身的一种属性，与温度高低没有关系，故B正确；
C．由电功率公式P=I2R可知，定值电阻消耗的电功率跟电流的平方成正比，故C错误；
D．电阻是物体本身的一种性质，与电流大小无关，故D错误。
27、D
【解析】由电路图可知，滑动变阻器R1和电阻R2串联，电压表V1测R2两端的电压，电压表V2测串联电路的电压，亦即电源电压，电流表测串联电路的电流．
AB、向右移动滑片P，滑动变阻器R1的阻值变小，电路的总电阻变小，由可知电路中的电流变大，R2两端的电压U2=IR2变大，即电压表V1的示数变大，电源电压保持不变，电压表V2的示数不变，故AB错误．
C．向左移动滑片P，滑动变阻器R1的阻值变大，电路的总电阻变大，由可知电路中的电流变小，电流表A的示数变小，故C错误．
D．电压表V1与电流表A的示数比值为电阻R2，R2为定值电阻，所以比值不变，故D正确为答案．
28、C
【详解】A．杯子里的水可以任意倒出，说明水具有流动性，不能说明分子间没有引力，故A错误；
B．把0℃的冰块加热熔化成0℃的水，该过程中冰吸收热量，其内能会增加，故B错误；
C．固体间能扩散，表明固体物质分子在不停地做无规则运动，故C正确；
D．用力搓手，由于需要克服摩擦力做功，所以手发热是通过做功的方式增加手的内能，故D错误；
故选C。
29、C
【详解】A．由于机翼设计成上凸下平，则相同时间空气经过上表面的路程比下表面较长，所以，空气经过上表面的速度比下表面的大，而流速大的地方压强小，故A错误；
B．飞机关闭发动机仍向前滑行一段距离，是因为本身具有惯性，而不是受到惯性的作用，故B错误；
C．飞机喷气发动机对空气的作用力与空气对发动机的力，是一对相互作用力，它们大小一定相等，故C正确；
D．无人侦察机质量1.5t，由 知道，受到的重力是：
故D错误。
30、D
【详解】A. 用锯条锯木头，要克服摩擦做功，消耗机械能转化为内能，使锯条和木头的内能都增加、温度升高，这是通过做功的方式改变内能的，故A错误；
B. 因为比热容与物体的质量无关，所以一杯水的比热容和一桶水的比热容相同，故B错误；
C. 分子运动是无法直接用眼睛看到的，尘土是颗粒物，故尘土飞扬属于机械运动，不能说明分子不停做无规则运动，故C错误；
D. 摩托车上的四冲程热机工作时，做功冲程将内能转化为机械能，提供了动力，故D正确．
故选D.
二、填空题（每空1分，共10题，20分）
31、N 2019.1
【详解】(1)[1]由图可以看出，此时电流从螺线管的左端流入，右端流出，利用安培定则可知，此时该螺线管的左端是N极，右端是S极；
(2)[2]由图可知，电能表的读数为2019.1kW•h；
(3)[3]平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：
32、1:4 15
【分析】（1）只闭合S2，灯泡与滑动变阻器串联，由串联电路特点和P=I2R表示出滑片到达b端时R2的功率和电路总功率，根据两电路关系列式计算RL和R2的电阻关系；
（2）由图象知，滑片P从a端滑到b端的过程中R2的最大功率为5W，由串联电路特点和欧姆定律表示出电路中电流，由P=I2R表示出R2的电功率；三个开关都闭合时，R1、R2并联，当P在b端时电路消耗的功率最小，由R1、R2与RL的关系和P=I2R计算出电路消耗的最小总功率．
【详解】（1）由图甲知，只闭合S2时，灯泡与滑动变阻器串联，滑动变阻器滑片到达b端时，变阻器连入阻值为其最大值，且R2的功率为此时电路总功率的80%，即：P2=80%P，由串联电路的电流特点，根据P=I2R得到：I2R2=80%×I2（RL+R2），即：R2=80%×（RL+R2），所以：R2=4RL，即：RL:R2=1:4；
（2）由图象知，滑片P从a端滑到b端的过程中R2的最大功率为5W，由串联电路特点和欧姆定律可得，电路中电流，由P=I2R可得，R2的电功率：，当R2=RL时，P2有最大值，由图象知，其最大值为5W，，即有：，由图甲知，当同时闭合S1、S2、S3时，R1、R2并联，当滑片在b时，变阻器连入阻值最大，电路的总电阻最大，电源电压一定，由可知此时电路消耗总功率最小，因为，R1=2RL，R2=4RL，所以．
33、甲 -3
【详解】[1][2]由图可知，甲的分度值是0.1℃，乙的分度值是1℃，所以甲图是体温计；乙图分度值是1℃，液面在零刻度以下，所以示数为-3℃。
34、3 15 不变
【详解】[1]由题意可知，灯L的电阻是
闭合开关S1后，灯L的电压是
[2]只闭合开关S1，灯L的电流是
再闭合开关S2，电阻R和灯L并联接在电路中，流过电阻R的电流大小是
电阻R的阻值是
[3]由于灯两端的电压不变，灯丝电阻保持不变，根据可知，灯的电功率不变，即灯的亮度不变。
35、2 200 20
【详解】导体产生的热量：Q=I2Rt=(0.2A)2×5Ω×10s=2J；3000imp/kW⋅h表示电能表指示灯每闪烁1次，电路中消耗kW⋅h的电能，指示灯闪烁300次，电路消耗电能为：W=300×kW⋅h =0.1kW⋅h，用电器的功率：P===0.2kW=200W；汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数为40，一个工作循环中，曲轴转动两周，对外做功一次，1s内曲轴转动40次，对外做功20次．
36、乙 乙
【详解】[1]由灯泡的铭牌可知灯泡的额定电压与额定功率，由得，流过甲的电流：
流过乙的电流：
所以通过灯丝电流大的是乙。
[2]由得，灯泡甲的电阻：
灯泡乙的电阻：
两灯电阻较大的是甲，由于灯丝的材料和长度相同，电阻大的甲灯的灯丝细；则钨丝较粗的是乙；
37、聚 裂 裂
【解析】较轻的原子核结合成较重的原子核的一种核反应叫做核聚变，重的原子核分裂成较轻的原子核的一种核反应叫做核裂变，目前人类能够有控制地使用核能，主要是利用原子核的裂变。【点睛】
38、0.05 1.5
【解析】解：电能表表指示灯闪烁80次消耗的电能：
W＝kW•h×80＝0.05kW•h，
灯泡的实际功率：
P＝=＝1.5kW。
39、1×104 3×104
【详解】花岗岩石浸没在水中时V排=V物=1m3，
所以花岗岩受到的浮力F浮=ρgV排=1．0×103kg/m3×10N/kg×1m3=1．0×104N；
花岗岩下落到图甲B处时，下表面距离水的深度h=2m+1m=3m，
所以下表面受到水的压强p=ρgh=1．0×103kg/m3×10N/kg×3m=3×104Pa．
40、2
【详解】只有3个接线柱的滑动变阻器，若要把它其中的两个接线柱连接到电路中去改变电路电流的大小，则有2种接法，接AC或BC。
三、实验题（每空1分，共2题，15分）
41、停表 温度计 1.2 小芳 电压表正负接线柱会接反
【详解】(1)[1][2]探究固体熔化时的温度变化规律的实验和水沸腾时的温度变化的特点实验中都需要计时和测量温度，因此都需要停表和温度计；
(2)①[3]根据图示可知电压表测L1两端电压，由图示电压表可知电压为1.2V；
②[4][5]小芳做法错误，直接将导线a从接在电源负极改接在M端，则电压表的正负接线柱接反了，会损坏电压表。
42、 1.2 A 0.58 实际功率 灯丝的电阻随温度的升高而增大 S1 保持滑动变阻器的滑片位置不变 （U﹣I额×）I额
【解析】（1）灯与变阻器和电流表串联在电路中，根据灯的额定电压为2.5V，可知电压表选用小量程与灯并联，如下所示：
（2）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为1.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻，故滑片向A端移动，直到电压表示数为额定电压；
（3）①灯在额定电压下的功率为额定功率，故由表中数据，小灯泡的额定功率为0.58W；
②对同一盏灯，由表中数据，灯的实际功率越大，灯越亮，故其亮暗决定于灯的实际功率；通过灯泡的电流与其两端电压不成正比，其原因是灯丝的电阻随温度的升高而增大；（4）实验步骤：a．只闭合开关S1，移动滑片P使电流表示数为I额；b．保持滑动变阻器的滑片位置不变，再闭合开关S2，记下电流表示数为I； c．在b中，电路为变阻器的简单电路，由欧姆定律，变阻器连入电路中的电阻： R滑＝，在a中，由欧姆定律，变阻器的电压： U滑＝I额×，根据串联电路电压的规律，灯的额定电压： U额＝U﹣I额×，额定功率的表达式为： P额＝（U﹣I额×）I额。
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)；；(3)
【详解】(1)由题意可知，当R1两端电压低至0.5V时，这时电路中的电流大小是
电路中的总电阻是
由于滑片P移至b端，则，那么
从表中数据可知，这时光照度是；
(2)要使E0=1.5lx，这时，，则
即R2接入电路的电阻应调为；
由题意可知，若环境的光照度降至1.5lx时能保持3min不变，求这段时间内R2的电阻大小是，这段时间内R2消耗的电能是
；
(3)由上述可知，启动照明系统时，控制电路的总电阻是，且光照度与光敏电阻阻值的乘积不变，当滑动变阻器接入电路的电阻是零时，光敏电阻R3的阻值最大，这时光照度的值最小，光敏电阻的最大阻值是
因为，所以
。
答：(1)闭合开关S，将滑片P移至b端，E0为；
(2)要使E0=1.5lx，则R2接入电路的电阻应调为；若环境的光照度降至1.5lx时能保持3min不变，这段时间内R2消耗的电能是；
(3)本系统可调E0的最小值是。
44、 (1) 1.2×107J；(2) 1.26×107J；(1) 19.4%．
【详解】（1）天然气完全燃烧放出的热量：
Q放=Vq=1m1×1.2×107J/m1=1.2×107J；
（2）水吸收的热量：
Q吸=cm（t-t0）=4.2×101J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J；
（1）燃气灶的效率：
．
答：（1）天然气完全燃烧放出的热量为1.2×107J；
（2）水吸收的热量为1.26×107J；
（1）该热水器工作时的效率是19.4%．
序号
电压U/V
电流I/A
发光情况
电功率P/W
1
0.2
0.10
不亮
0.02
2
0.5
0.12
微亮
0.06
3
1.0
0.15
稍亮
0.15
4
1.5
0.18
较亮
0.27
5
2.5
0.23
明亮
0.58
6
2.8
0.24
很亮
0.70
光照度E/1x
0.5
1
1.5
2
2.5
3
光敏电阻R3阻值/Ω
60
30
20
15
12
10
