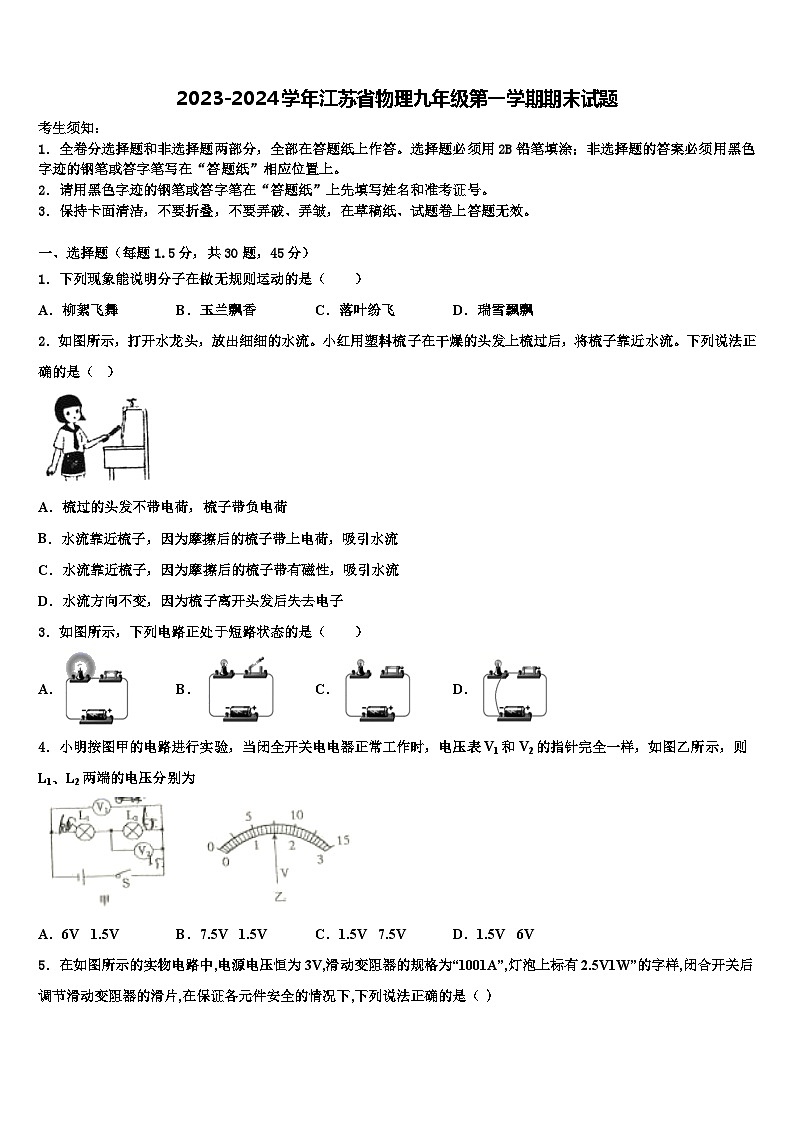

2023-2024学年江苏省物理九年级第一学期期末试题

这是一份2023-2024学年江苏省物理九年级第一学期期末试题，共22页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．下列现象能说明分子在做无规则运动的是（ ）
A．柳絮飞舞B．玉兰飘香C．落叶纷飞D．瑞雪飄飘
2．如图所示，打开水龙头，放出细细的水流。小红用塑料梳子在干燥的头发上梳过后，将梳子靠近水流。下列说法正确的是（ ）
A．梳过的头发不带电荷，梳子带负电荷
B．水流靠近梳子，因为摩擦后的梳子带上电荷，吸引水流
C．水流靠近梳子，因为摩擦后的梳子带有磁性，吸引水流
D．水流方向不变，因为梳子离开头发后失去电子
3．如图所示，下列电路正处于短路状态的是（ ）
A．B．C．D．
4．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V

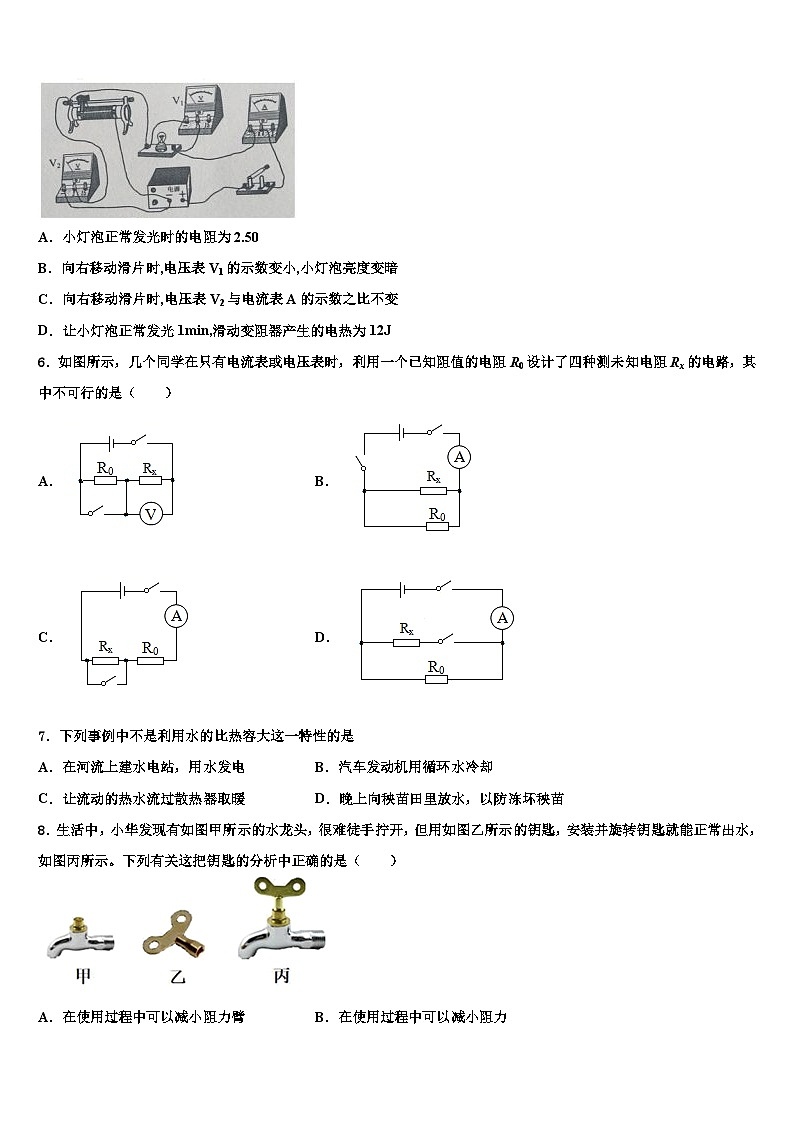

5．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.50
B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗
C．向右移动滑片时,电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J
6．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四种测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
7．下列事例中不是利用水的比热容大这一特性的是
A．在河流上建水电站，用水发电 B．汽车发动机用循环水冷却
C．让流动的热水流过散热器取暖 D．晚上向秧苗田里放水，以防冻坏秧苗
8．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水，如图丙所示。下列有关这把钥匙的分析中正确的是（ ）
A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力
C．在使用过程中可以减小动力臂D．在使用过程中可以增加动力臂

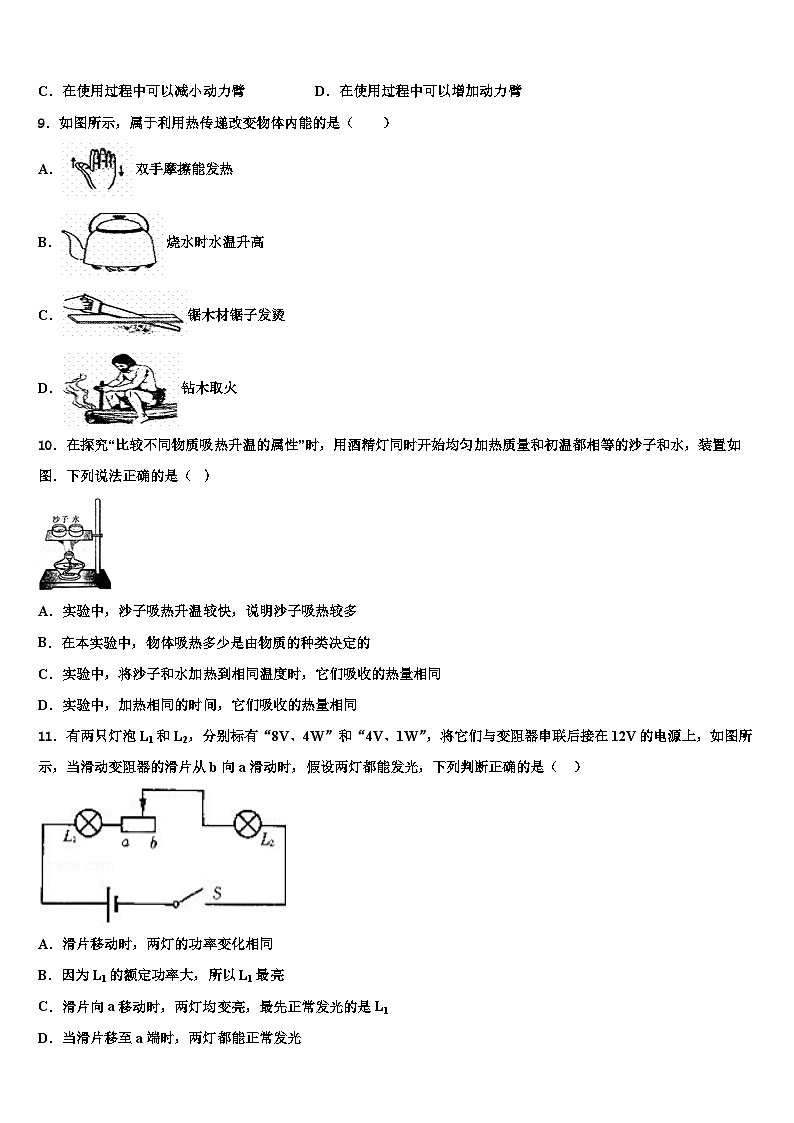

9．如图所示，属于利用热传递改变物体内能的是（ ）
A．双手摩擦能发热
B．烧水时水温升高
C．锯木材锯子发烫
D．钻木取火
10．在探究“比较不同物质吸热升温的属性”时，用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图．下列说法正确的是（ ）
A．实验中，沙子吸热升温较快，说明沙子吸热较多
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，它们吸收的热量相同
11．有两只灯泡L1和L2，分别标有“8V、4W”和“4V、1W”，将它们与变阻器串联后接在12V的电源上，如图所示，当滑动变阻器的滑片从b向a滑动时，假设两灯都能发光，下列判断正确的是（ ）
A．滑片移动时，两灯的功率变化相同
B．因为L1的额定功率大，所以L1最亮
C．滑片向a移动时，两灯均变亮，最先正常发光的是L1
D．当滑片移至a端时，两灯都能正常发光
12．运用杠杆的知识判断，图中最适合剪断铁片的剪刀是（ ）
A．B．C．D．
13．在图所示的电路中，电流表、电压表连接均正确的是
A．B．
C．D．
14．下列符合安全用电原则的是（ ）
A．家里同时使用几个大功率用电器B．选择保险丝时应尽量选择粗的
C．打雷下雨时，站在大树下避雨D．如果有人发生了触电事故，要立即切断电源
15．关于电压、电流和电阻，下列说法正确的是
A．电路中有电流时它两端一定有电压
B．电荷移动就能形成电流
C．导体的电阻由它两端电压和通过的电流决定
D．电压的作用是电路中产生自由电荷
16．如图所示，测量小灯泡电功率的电路图，电源电压恒为3V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“10Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表示数的最大值为0.25A
C．电压表的示数范围为1～3V
D．电路的最大电功率是1.2W
17．生活中热现象随处可见，下列说法中不正确的是（ ）
A．美味住肴香气扑鼻说明分子在运动
B．塑料吸盘能牢牢吸在坡璃上，说明分子间存在引力
C．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
D．往手臂皮肤上涂些花露水，会感觉凉爽，是因为花露水蒸发时吸热
18．小明同学将定值电阻R与滑动变阻器接入电源电压不变的电路中，如图所示闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表的示数变化量分别为△I、△U1、△U1．下列说法正确的是
A．V1示数不变，V1示数变大B．V1示数变小，V1示数和电流表示数之比变小
C．电流表示数变小，△U1和△I之比不变D．电流表示数变小 ，△U1和△I之比变小
19．在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，能够产生感应电流的是（ ）
A．B．C．D．
20．如图所示，图甲是R1、R2两个电阻的U﹣I图线，若把这两个电阻接入图乙或图丙的电路中，下列说法中正确的是
A．R1的电阻小于R2的电阻
B．R1、R2接入图乙所示的电路中，若电流大小为0.3A，则电源电压为3V
C．R1、R2接入图丙所示的电路中，若通过R1电流大小为0.2A，则通过R2电流大小为0.4A
D．R1、R2接入图乙所示的电路中，若电源电压为3V，则电路总功率为0.9W
21．下列关于四冲程内燃机的说法中正确的是（ ）
A．汽油机的功率大于柴油机的功率B．只有做功冲程有能量的转化
C．一个工作循环只对外做功一次D．目前内燃机的效率可达70%
22．下列说法正确的是
A．内能大的物体含有的热量多
B．物体的内能增加,温度不一定升高
C．冰在熔化时温度保持不变,它的内能也不变
D．物体的温度越高,所含热量越多
23．通常情况下，下列物体中属于导体的是
A．塑料尺B．铅笔芯C．橡皮D．玻璃棒
24．下列各组物质中，通常情况下全部是导体的一组是（ ）
A．空气、盐水、玻璃B．人体、塑料、橡胶
C．金属、大地、石墨D．大地、盐水、陶瓷
25．如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是
A．滚摆下降时，重力势能减小，动能减小
B．滚摆到最低点后又上升，重力势能转化为动能
C．滚摆整个运动过程中，机械能守恒
D．滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小
26．小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是
A．家庭风扇
B．笔记本电脑
C．台灯
D．电饭锅
27．2019年11月5日凌晨01时43分，我国成功发射第四十九颗北斗导航卫星。我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用
A．电磁波B．次声波C．超声波D．激光
28．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法正确的（ ）
A．图甲：做功冲程，可使汽车获得动力B．图乙：压缩冲程，机械能转化为内能
C．图丙：排气冲程，内能转化为机械能D．图丁：吸气冲程，吸入的物质是空气
29．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为2A
B．电饭锅加热档的功率约为100W
C．家用电风扇的额定功率约为2000W
D．一节新干电池的电压约为1.5V
30．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（ ）
A．3WB．3.3WC．3.6WD．5W
二、填空题（每空1分，共10题，20分）
31．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_____、_____和横截面积．
32．常见的物质是由极其微小的________、原子构成的；通常液体分子之间的距离比气体的_____，分子间作用力__________．(后二空选填“大”或“小”)
33．如图甲中电流表的示数为________A, 图乙中电压表的示数为________V。
34．一个阻值不随温度变化的电阻R，当加在它两端的电压为U时，通过它的电流为0.2A，当加在它两端的电压增大到3U时，该电阻的阻值______（选填“变大”、“变小”或“不变”），此时通过它的电流为______A
35．甲、乙两个相同的透明玻璃杯，盛有质量相等、温度不同的纯净水，它们都静置在水平桌面上。同时向两个水杯中滴入一滴墨水，过几分钟后观察到如图所示的现象。则甲、乙两个水杯中，盛有热水的是_____杯；内能比较大的是_____杯，该实验说明分子热运动的剧烈程度与_____有关。
36．如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两个端点）。当闭合开关S，滑片P在某一端点时，电压表示数为8V，R2消耗的功率为0.8W；当滑片P移到另一位置时，电流表示数为0.3A，R2消耗的功率比原来增加了1W。则整个电路消耗的最大功率是______W。
37．四冲程汽油机在工作时，将汽油的_____能转化为活塞的机械能。如果这台汽油机在1min内曲轴转动了2400圈，则1s内完成_____个做功冲程。为防止气缸温度过高，需要用冷却液冷却气缸，这是通过_____（选填“做功”或“热传递”）方式改变内能的。
38．家庭电路中，各用电器之间的连接方式是_____，教室一个开关控制两个灯，则两个灯的连接方式是______ 。
39．小明做单臂俯卧撑运动，如图所示．他的重心在M点，所受重力为600N，他将身体撑起处于平衡状态时，手掌处的支撑力（即动力）为____N，此过程中，小明的身体是一个_____（省力/费力/等臂）杠杆。
40．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质．这说明_____________，这种运动会随气温的升高而______（选填：“加剧”或“减缓”）．
三、实验题（每空1分，共2题，15分）
41．如图所示，R是巨磁电阻，为了探究R的阻值大小与磁场强弱的关系，实验操作步骤如下：
（1）先闭合开关S2，指示灯不亮，再闭合开关S1，指示灯发光，说明R的阻值大小与磁场____（选填“有关”或“无关”）．
（2）将滑片P向左移动时，电磁铁的磁场_____（填“增强”或“减弱”），观察到指示灯变得更亮，由此实验可得出结论：R的阻值随着磁场的增大而____．
（3）实验中将如图甲电路中电源的正负极对调，发现如图乙电路中电流表的示数不变，这表明：R的阻值与_____________方向无关．
42．如图所示，是莉莉同学“测量小灯泡电功率”的电路图，图乙是实物连接图，其中电源电压是4.5V，小灯泡的额定电压为2.5V。
(1)本实验的原理是_______________________。
(2)图乙已连接部分电路，请用画笔代替导线按照电路图将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
（______）
(3)莉莉同学连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______________。
A．电流表断路 B．小灯泡短路 C．小灯泡断路 D．滑动变阻器断路
(4)排除故障后，调节滑动变阻器的滑片P到图示位置时，电压表的示数如图丙所示，其示数为_____V；若他想测量小灯泡的额定功率应将图乙中的滑片P向_______（选填“C”或“D”）端移动，使电压表的示数为2.5V。
(5)莉莉同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丁所示的图像。根据图像信息，可算出小灯泡的额定功率是_________W。通过图像还可以发现灯丝的电阻是变化的，这一现象说明：_____________。
四、计算题（每题10分，共2题，20分）
43．常用的电压表是由小量程电流表G改装而成的，小量程电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的小量程电流表G，其电阻Rg＝10Ω．图乙中将这只小量程电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于15V，这样A、B之间（虚线框内）就相当于一个量程为0～15V的电压表（图丙）。
（1）求串联的定值电阻R的大小。
（2）某次测量中，该电压表示数为12V，求此时通过小电流表G的实际电压大小。
44．如图甲是一款可以缓解眼睛疲劳的电加热眼罩，图乙是它的内部简化电路图。电源电压恒为6V，R1和R2均为发热电阻。只闭合S1时为保温档，电功率为1.2W，同时闭合S1和S2为加热档，电功率为3W。求：
（1）保温档工作时的电流是多少？
（2）R2的阻值是多少？
（3）若眼罩在加热档工作30min，产生的热量是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】柳絮飞舞是物质在运动，属于机械运动，故A不符合题意；
玉兰飘香是花香的分子在运动，属于扩散现象，故B符合题意；
落叶纷飞，是树叶在运动，是物体的机械运动，故C不符合题意；
瑞雪飘飘是雪花在运动，是物体的机械运动，故D不符合题意．
2、B
【详解】A．头发和梳子摩擦，一个失去电子带正电，另一个得到电子带负电，梳过的头发和梳子都带电荷，故A错误；
BCD．在干燥的头发上梳过的塑料梳子由于摩擦带了电。带电物体能吸引轻小物体。水流是轻小物体，故被带电的梳子吸引，故B正确、CD错误。
3、D
【详解】A．由图可知，开关是闭合的，因此该电路为通路状态，故A不符合题意；
B．由图可知，开关是断开的，因此该电路为开路状态，故B不符合题意；
C．由图可知，开关是闭合的，但开关与灯泡之间没有连接的导线，因此该电路为开路状态，故C不符合题意；
D．由图可知，开关是闭合的，但由于灯泡右接线柱与电源的负极有连接的导线，因此引起电源短路，故D符合题意。
4、A
【分析】由图可知，电路是由两个电灯串联而成，电压表V1测的是总电压和电压表V2测的是L2两端的电压，这两个电压值是不会相等的，指针一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后计算出L1和L2两端的电压
【详解】由图可知,两个电灯串联,V1测电源电压,V2测L2两端电压,则V1的示数应大于V2的示数,而两表指针完全一样,说明V1选的是大量程,V2的是小量程,则V1的示数为7.5V,即电源电压为7.5V;V2示数为1.5V,则灯L2两端电压为1.5V；又因为串联电路两端电压等于各部分电压之和,所以灯L1两端电压为7.5V−1.5V＝6V.故选A.
5、D
【解析】解;根据R＝＝6.25,故A错误；由图可知滑动变阻器、灯泡、电流表组成串联电路，当向右移动滑片时,滑动变阻器连入电路的电阻变小，根据串联电路的电压特点可知，滑动变阻器两端的电压变小，即V2示数变小，而灯泡两端的电压变大，即V1 示数变大，小灯泡变亮，故B错误；电压表V2与电流表A的示数之即滑动变阻器连入电路的电阻值，所以向右移动滑片时,电压表V2与电流表A的示数之比变小，故C错误；D.小灯泡正常发光时电路中的电流，I＝此时滑动变阻器两端的电压U滑＝3V-2.5V＝0.5V,滑动变阻器连入的电阻R滑＝1min滑动变阻器产生的电热为Q＝I2Rt＝0.4A,故D正确。
6、B
【详解】A．由电路图可知，两开关均闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；只闭合上面开关时，R0与Rx串联，电压表测Rx两端的电压Ux，因串联电路中总电压等于各分电压之和，所以R0两端的电压
U0＝U-Ux
因串联电路中各处的电流相等，所以电路中的电流
故A可行，不符合题意；
B．由电路图可知，两开关闭合时，R0与Rx并联，电流表测干路电流，一个开关断开时电路断路，无法测出通过Rx的电流和电压，故B不可行，符合题意；
C．由电路图可知，两开关均闭合时，电路为R0的简单电路，电流表测电路中的电流I1；只闭合上面开关时，R0与Rx串联，电流表测电路中的电流I2，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以
U＝I1R0＝I2(Rx+R0)
故C可行，不符合题意；
D．由电路图可知，两开关均闭合时，R0与Rx并联，电流表测干路电流I；只闭合上面开关时，电路为R0的简单电路，电流表测电路中的电流I0，因并联电路中干路电流等于各支路电流之和，所以通过Rx的电流
Ix＝I-I0
因并联电路中各支路两端的电压相等，所以电源的电压
U＝IxRx＝I0R0
故D可行，不符合题意。
故选B。
7、A
【详解】A、在较大的河流上建水电站，用水发电，是将水的动能转化为电能，符合题意，故A正确；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，不符合题意，故B错；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，不符合题意，故C错；
D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意，故D错．
故选A．
8、D
【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1l1=F2l2可知，动力变小。
故选D。
9、B
【详解】A．双手摩擦能发热，通过做功的方式改变物体的内能，不符合题意；
B．烧水时水温升高，属于热传递改变物体的内能，符合题意；
C．锯木材锯子发烫，通过做功的方式改变物体的内能，不符合题意；
D．钻木取火，通过做功的方式改变物体的内能，不符合题意。
故选B。
10、D
【解析】A、实验中,沙子吸热升温较快,说明沙子的比热容小,吸热能力弱,故A错误.
B、在本实验中,物体吸热多少是由加热时间决定的.故B错误.
C、将沙子和水加热到相同温度时,据可知水吸收的热量多.故C错误.
D、加热相同的时间,吸收的热量相等,所以D选项是正确的。
11、A
【分析】（1）由灯泡的铭牌求出两灯泡的额定电流，若两灯泡的额定电流相等则两灯泡可以同时正常发光，否则不能同时正常发光；根据欧姆定律分别求出两灯泡的电阻，根据串联电路的电流特点和P＝I2R确定两灯泡实际功率之间的关系，再根据灯泡的亮暗取决于实际功率的大小比较两灯泡的亮暗；
（2）两灯泡电流的变化相同、电阻相同，根据P＝I2R可知两灯功率变化的关系；
（3）根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，利用P＝I2R确定实际功率的变化和亮暗的变化，调节滑片，最先发光的灯泡是额定电流较小的一个．
【详解】(1)根据P＝UI可得，两灯泡的额定电流分别为：I1＝＝0.5A，I2＝＝0.25A，∵串联电路中各处的电流相等，且I1≠I2，∴两灯泡不可能同时正常发光，故D不正确；
根据欧姆定律可得，两灯泡的电阻分别为：R1＝＝16Ω，R2＝＝6Ω，
∵P＝I2R，且灯泡的亮暗取决于实际功率的大小，∴两灯泡的实际功率相等，亮度一样，故B不正确；
(2)∵滑片移动时，两灯电流的变化相同，电阻相同，则功率的变化相同，故A正确；
(3)当滑片向a移动时，接入电路中的电阻变小，电路中的总电阻变小，∵I＝∴电路中的电流变大，∵P＝I2R，∴两灯泡的实际功率变大，两灯泡两灯均变亮，最先正常发光的是额定电流较小的L2，故C不正确．
故选A.
12、B
【详解】生活中常见的杠杆有三种：省力杠杆、费力杠杆、等臂杠杆．省力杠杆动力臂长阻力臂短；费力杠杆阻力臂长动力臂短；等臂杠杆动力臂等于阻力臂．适合剪断铁片的剪刀是省力杠杆，分析得出B正确．
13、B
【详解】在电路中，电流表要串联在电路中，电压表要并联在电路中，并且都要正进负出，B选项正确，故选B
14、D
【详解】A．大功率的用电器同时使用，使电路的总功率过大，使电路的电流过大，易引起火灾，故A不符合题意；
B．保险丝是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，选择保险丝时并非越粗越好，应根据电路中的最大电流选择，故B不符合题意；
C．在大树下避雨，雷电容易接触高的物体，把电流引向人体，发生雷击现象，故C不符合题意；
D．发现有人触电时，千万不能用手将触电人拉开，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源故D符合题意。
故选D。
15、A
【解析】AD．电压使电荷发生定向移动形成了电流；电路中有电流时，它两端一定有电压，故A正确；D错误．
B．电荷的定向移动才能形成电流，故B错误；
C．导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故C错误．
故选A．
16、B
【详解】A．由电路图分析知，滑动变阻器向右滑动时连入电路中的电阻变大，电源电压一定，所以电路中的电流变小，由欧姆定律知加在小灯泡两端的电压也随之减少，即滑片向右滑动，电流表示数变小，电压表示数变小，故A错误；
B．由题意分析知，当小灯泡两端的电压达到2.5V时电路中的电流达到最大值，由公式P＝UI得此时流过小灯泡的电流：
I＝＝＝0.25A，
所以电流表示数的最大值为0.25A，故B正确；
C．由题意分析知，当小灯泡两端的电压最高为2.5V，即电压表的示数范围为1～2.5V，故C错误；
D．由2分析知电路中的电流最大值为0.25A，所以电路的最大电功率是：
P＝UI＝3V×0.25A＝0.75W，
故D错误。
故选B。
17、B
【详解】A．美味住肴香气扑是扩散现象，是由于分子做无规则运动产生的，故A正确，不符合题意；
B．塑料吸盘能牢牢吸在坡璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故B错误，符合题意；
C．因为水的比热容大，相同质量的水和沙子相比，吸收相同的热量，水的温度变化小，所以夏天在河边觉得沙子热得发烫而水却很清凉，故C正确，不符合题意；
D．花露水蒸发时吸热，故往手臂皮肤上涂些花露水，会感觉凉爽，故D正确，不符合题意。
故选B。
18、C
【详解】A．在串联电路中，电阻具有分压作用。滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V1示数增大，而电源电压一定，所以电压表V1示数减小。此选项错误；
B．由A知，电压表V1示数减小，但定值电阻阻值一定，所以V1示数和电流表示数之比不变，此选项错误；
C．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R1，而R1是定值电阻，所以不变，此选项正确；
D．由C可知，电流表示数减小。滑片在不同位置时，其两端电压变化量与通过的电流变化量之比为R1，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，所以△U1和△I之比变大；此选项错误。
19、D
【详解】判断能否产生感应电流，关键是看导体是否做“切割”磁感线运动．
A、C 导体向上或向下运动时，与磁感线平行，不切割磁感线，不产生感应电流，故AC错误；
B、导体静止，没有做切割磁感线运动，不产生电流，故B错误；
D、导体向左运动时，切割磁感线运动，能产生电流，故D正确；
20、C
【解析】A．由图象可知，当电流为0.2A时，R1两端的电压U1＝2.0V，R2两端的电压为U2＝1.0V，即U1＞U2，根据可知R1＞R2，故A错误；
B．乙图中两电阻串联，电流相等，电源电压等于各用电器两端的电压，由图象可知：当电流为0.3A时，R1两端的电压U1＝3.0V，R2两端的电压为U2＝1.5V，则电源电压为：U＝U1+U2＝3.0V+1.5V＝4.5V，故B错误；
C．由图象可知，当通过R1电流大小为0.2A时，R1两端的电压为2.0V，图丙中，两电阻并联，两电阻两端的电压相等都为2.0V，由图象可知，当R2两端的电压为2.0V时，其电流为0.4A，故C正确；
D．乙图中两电阻串联，电流相等，电源电压等于各用电器两端的电压，由图象可知：当电流为0.2A时，R1两端的电压U1′＝2.0V，R2两端的电压为U2′＝1.0V，则电源电压为：U＝U1′+U2′＝2.0V+1.0V＝3.0V（符合题意），电路总功率为P＝UI＝3V×0.2A＝0.6W，故D错误．
21、C
【详解】A．功率表示物体做功的快慢，由 知道，与功和时间的大小有关，与内燃机的种类无关，故A错误；
B．做功冲程中，内能转化为机械能，压缩冲程中，机械能转化为内能，故B错误；
C．汽油机一个工作循环包括四个冲程，只有做功冲程对外做功，所以，一个工作循环做功一次，故C正确；
D．目前内燃机的效率较低，低于50%，所以，不会达到70%，故D错误。
故选C。
22、B
【详解】A．内能与物体的质量、温度和状态有关，是一个状态量，而热量是过程量，故A错误；
B．物体的内能增加，温度不一定升高，晶体熔化吸收热量，内能增加，但温度不变．故B正确．
C．冰熔化过程中吸收热量，内能增加，温度不变，故C错误.
D．热量是一个过程量，它存在于热传递过程中，离开热传递谈热量是没有意义的，故D错误.
23、B
【解析】根据常见的导体和绝缘体可知：塑料尺、橡皮、玻璃棒都不容易导电，是绝缘体；铅笔芯容易导电，是导体．故选B．
24、C
【解析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断。
【详解】通常情况下常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等；
A．空气、玻璃属于绝缘体，盐水属于导体，故A不符合题意；
B．塑料、橡胶属于绝缘体，人体属于导体，故B不符合题意；
C．金属、大地、石墨均属于导体，故C符合题意；
D．大地、盐水属于导体，陶瓷属于绝缘体，故D不符合题意。
故选C。
25、D
【详解】A．滚摆下降时，高度降低，重力势能减小，运动速度变大，动能增加，所以A错；
B．滚摆到最低点后又上升，重力势能增大，动能减小，动能转化为重力势能，所以B错；
C．滚摆整个运动过程中，由于不断地克服摩擦力做功，消耗机械能，所以机械能不守恒，C错；
D．滚摆每次上升的高度逐渐减小，重力势能变小，说明滚摆的机械能减小，所以D正确．
26、D
【详解】判断用电器一般看其功率，功率，则用电器可能是电饭锅，其余几个用电器的电功率都远小于此功率值，故选D
27、A
【分析】导航仪是利用电磁波传递信息的，导航仪、地面端的中心控制系统、导航卫星间可以相互传递信息。
【详解】我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用电磁波传递信息的，故选A。
28、A
【详解】A．甲图中进出气口均关闭，火花塞处于点火状态，活塞向下运动，为做功冲程，将内能转化为机械能，使汽车获得动力，故A正确；
B．乙图中进气口关闭，出气口打开，活塞向上运动，为排气冲程，故B错误；
C．丙图中进出气口均关闭，活塞向上运动，压缩气体，为压缩冲程，机械能转化为内能，故C错误；
D．丁图中进气口打开，出气口关闭，活塞向下运动，为吸气冲程，吸入汽油和空气混合物，故D错误。
故选A。
29、D
【详解】照明灯的电流在2．2A左右，故A不符合实际；电饭锅加热档的功率约为2222W，故B不符合实际；家用电风扇的额定功率约为222W，故C不符合实际；一节新干电池的电压为2．5V，故D符合实际，故选D．
30、C
【分析】从图象上可以看出当电源电压为4V时，通过灯泡的电流为I1=0.4A，根据公式I= 可求通过电阻的电流，进一步求出总电流，根据公式P=UI可求整个电路消耗的功率．
【详解】读图可知，当电源电压为4V时，通过灯泡的电流为：
I1=0.4A，
通过电阻的电流：
I2== =0.5A，
电路总电流：
I=I1+I2=0.4A+0.5A=0.9A，
则整个电路消耗的功率为：
P=UI=4V×0.9A=3.6W．
故选C．
【点睛】
本题考查并联电流和电功率的计算，关键是公式及其变形的灵活运用，重点是并联电路电流的规律，还要学会从题目所给信息中找到有用的数据．
二、填空题（每空1分，共10题，20分）
31、材料， 长度
【解析】导体对电流阻碍作用的大小与导体的材料、长度、横截面积和温度有关．
32、分子 小 大
【解析】分子动理论告诉我们：物质是由分子或原子组成的；组成物质的分子永不停息地做无规则运动；
一般地，固体分子间距离最小，分子间作用力最大；液体分子间距离较大，分子间作用力较大；气体分子间距离最大，分子间作用力几乎为零．
33、0.28 12.5
【详解】[1]由甲图知道，电流表选择量程为0～0.6A；则每一大格表示0.2A；每大格又分为了10小格，即每一小格表示0.02A，所以，指针指示的电流值是0.28A；
[2]乙图中电压表选择的量程为0～15V；电流表的最小刻度为0.5V，指针所指刻度为12.5V。
34、不变 0.6
【详解】[1]定值电阻的电阻不随其两端的电压和电流而改变，是电阻本身的一种性质；
[2]根据公式得电阻为：
当电压为3U时电流为：
所以此时通过电阻的电流为0.6A。
35、乙 乙 温度
【详解】[1]分子的无规则运动又叫热运动，物体温度越高，分子的无规则运动越剧烈、扩散越快，即热水中的墨水扩散的快；由图知道，在图乙中扩散快，说明该杯中是热水。
[2]物体的内能与质量与温度有关，质量一定时，温度越高，内能越大，所以，乙杯中水温度高，内能大。
[3]该实验说明分子热运动的剧烈程度与温度有关。
36、8.1
【详解】从图中可以看到，这是一个串联电路，电压表测的是滑动变阻器的电压，电压表有示数，滑片P在某一端点，则可知滑片P在b端，这时变阻器全部电阻接入电路，设电路电流为，根据可知，这时电路电流大小
设电源电压为，定值电阻阻值大小为R1，这时根据欧姆定律可知
R2消耗的功率比原来增加了1W，那么R2消耗的功率是1.8W，这时电路的电流大小是0.3A，变阻器两端的电压是
根据欧姆定律可知
解得、；要求整个电路消耗的功率最大，这是一个串联电路，当变阻器接入电路的阻值最小为零时，总电阻最小，总功率最大，可知
整个电路消耗的最大功率是8.1W。
37、化学 20 热传递
【详解】[1]在汽油机工作时，在做功冲程，汽油燃烧将化学能转化为内能，内能转化活塞的机械能；
[2]飞轮的转速是2400r/min，所以每秒转动的圈数为，因为一个工作循环飞轮转2圈，完成1个做功冲程，所以飞轮转40圈共完成20个工作循环，完成20个做功冲程；
[3]汽车的发动机用循环流动的冷却液来冷却，冷却液吸收热量，发动机放出热量，是通过热传递的方式改变内能的。
38、并联 并联
【详解】[1]因为家庭电路中，用电器之间不能相互影响，因此家庭电路中各用电器之间的连接方式是并联。
[2] 教室一个开关控制两个灯，因教室的灯互不影响，说明开关应在两灯并联的干路上，即连接方式是并联。
39、400 省力
【详解】[1]做俯卧撑，将人体看作杠杆， 如下图所示：根据杠杆平衡条件得：地面对双手的支持力
。
[2]做俯卧撑，将人体看作杠杆，动力臂大于阻力臂，是省力杠杆；
40、分子在做无规则运动 加剧
【解析】因为一切物质的分子都在永不停息的做无规则运动，故进入刚装修的房间，就会闻到甲甲醛的气味，这种运动会随气温的升高而加剧.
三、实验题（每空1分，共2题，15分）
41、有关 增强 减小 磁场（电流）
【详解】(1)先闭合开关S2，此时电磁铁没有磁性，指示灯不亮，说明巨磁电阻R的阻值很大；再闭合开关S1，电磁铁具有磁性，指示灯发光，说明巨磁电阻R的阻值变小，由此可知：巨磁电阻R的阻值大小与磁场有关；
(2)若滑片P向左移动，甲电路中的电流增大，电磁铁的磁性增强，观察到指示灯变得更亮，说明乙电路中的电流明显增强，由欧姆定律可知，乙电路中R的阻值显著减小．由此实验可得出结论：R的阻值随着磁场的增大而减小；
(3)将电源的正负极对调，电磁铁的磁极发生变化(即磁场方向发生改变，但磁场强弱不变)，发现图乙电路中电流表的示数不变，也就是R的阻值不变，这表明：R的阻值与磁场(电流)的方向无关；
故答案为有关；增强；减小；磁场(电流)．
42、P=UI C 2.2 C 0.5 灯丝的电阻与温度变化有关
【详解】(1)[1]本实验采用的是伏安法测量小灯泡电功率，实验原理是电功率的计算公式：P=UI。
(2)[2]要求滑片向右滑动时，变阻器接入电路的阻值变大，应使滑动变阻器接入电路的电阻丝变长，故变阻器要接A点，让它与电流表的“－”接线柱接好就可以了，如图所示：
(3)[3]由于电路的故障是电压表有示数，电流表无示数，灯泡不亮，故可判断是小灯泡处发生了断路，电流通过电压表与变阻器，而电压表的电阻很大，故它分得的电压也很大，所以电压表有示数，且接近电源电压，电流表的电流很小，指针及乎不动，故可以认为是没有示数，故ABD不符合题意，C符合题意。
故选C。
(4)[4]通过读图乙、丙可知，电压表选择的是小量程，分度值为0.1V，电压表的示数为2.2V。
[5]通过读图丙的示数，得2.2V，由于灯泡的额定电压为2.5V，故灯泡并没有正常发光，应该调节滑片，使灯泡的电压增大，所以应让变阻器的电阻减小才行，故滑片P应向C端移动。
(5)[6]通过图丁可以找出电压为2.5V时的电流是0.2A，故小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
[7]通过图看出电压和电流的变化不是一条直线，而是一条曲线，即灯丝的电阻与温度的变化有关，随着电压的增大，灯丝的温度升高，其电阻对应变大。
四、计算题（每题10分，共2题，20分）
43、 (1)4990Ω；(2) 2.4×10-2V
【详解】(1)由题意结合图乙可知，与R串联，当通过G的电流为3mA时，A、B之间的电压等于15V，
电路的总电阻：
R总＝＝＝5000Ω，
因串联电路中总电阻等于各分电阻之和，所以R的阻值：
R＝R总-Rg＝5000Ω-10Ω＝4990Ω；
(2)某次测量中，该电压表示数为12V时，电路中的总电阻不变，此时通过小电流表G的实际电流：
I′＝＝＝2.4×10-3A＝2.4mA；
所以，小电流表G的实际电压：
U实= I′Rg=2.4×10-3A×10Ω=2.4×10-2V。
答：(1)串联的定值电阻R的大小是4990Ω；
(2)此时通过小电流表G的实际电压是2.4×10-2V。
44、 (1) 0.2A；(2) 20Ω；(3) 。
【详解】(1)由保温档功率为1.2W可得：
；
(2)R2的阻值为：
；
(3)产生的热量为：
。
答：(1)保温档工作时的电流是0.2A；
(2)R2的阻值是20Ω；
(3)产生的热量是。
