苏科版八年级物理上册名校单元双测AB卷 第4章 光的折射 透镜（B卷·能力提升）（原卷版+解析）
展开
这是一份苏科版八年级物理上册名校单元双测AB卷 第4章 光的折射 透镜（B卷·能力提升）（原卷版+解析），共15页。

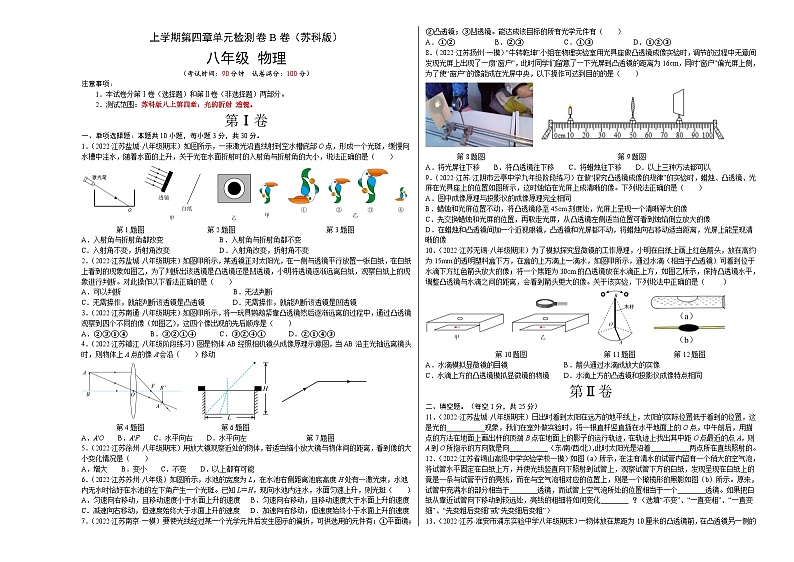

上学期第四章单元检测卷B卷（苏科版）八年级 物理（考试时间：90分钟 试卷满分：100分）注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。2．测试范围：苏科版八上第四章：光的折射 透镜。第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。1．（2022·江苏盐城·八年级期末）如图所示，一束激光沿直线射到空水槽底部O点，形成一个光斑，缓慢向水槽中注水，随着水面的上升，关于光在水面折射时的入射角与折射角的大小，说法正确的是（ ） 第1题图 第2题图 第3题图A．入射角与折射角都改变 B．入射角与折射角都不变C．入射角不变，折射角改变 D．入射角改变，折射角不变2．（2022·江苏盐城·八年级期末）如图甲所示，某透镜正对太阳光，在一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙，为了判断出该透镜是凸透镜还是凹透镜，小明将透镜逐渐远离白纸，观察白纸上的现象进行判断。对此操作以下看法正确的是（ ）A．可以判断 B．无法判断C．无需操作，就能判断该透镜是凸透镜 D．无需操作，就能判断该透镜是凹透镜3．（2022·江苏南通·八年级期末）如图甲所示，将一玩具鹦鹉紧靠凸透镜然后逐渐远离的过程中，通过凸透镜观察到四个不同的像（如图乙），这四个像出现的先后顺序是（ ）A．②③①④ B．③②①④ C．③②④① D．②①④③4．（2022·江苏镇江·八年级阶段练习）图是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿（ ）移动 第4题图 第6题图A．A'O B．A'F C．水平向右 D．水平向左 第7题图5．（2022·江苏徐州·八年级期末）用放大镜观察近处的物体，若适当缩小放大镜与物体间的距离，看到像的大小变化情况是（ ）A．增大 B．变小 C．不变 D．以上都有可能6．（2022·江苏苏州·八年级）如图所示，水池的宽度为L，在水池右侧距离池底高度H处有一激光束，水池内无水时恰好在水池的左下角产生一个光斑。已知L＝H，现向水池内注水，水面匀速上升，则光斑（ ）A．匀速向右移动，且移动速度小于水面上升的速度 B．匀速向右移动，且移动速度大于水面上升的速度C．减速向右移动，但速度始终大于水面上升的速度 D．加速向右移动，但速度始终小于水面上升的速度7．（2022·江苏南京·一模）要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸透镜；③凹透镜。能达成该目标的所有光学元件有（ ）A．①② B．②③ C．①③ D．①②③8．（2022·江苏扬州·一模）“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏中央，以下操作可达到目的的是（ ） 第8题图 第9题图A．将光屏往下移 B．将凸透镜往下移 C．将蜡烛往下移 D．以上三种方法都可以9．（2022·江苏·江阴市云亭中学九年级阶段练习）在做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像。下列说法正确的是（ ）A．图中成像原理与投影仪的成像原理完全相同B．蜡烛和光屏位置不动，将凸透镜移至45cm刻度处，光屏上呈现一个清晰等大的像C．先交换蜡烛和光屏的位置，再取走光屏，从凸透镜左侧适当位置可看到烛焰倒立放大的像D．在蜡烛和凸透镜间加一个近视眼镜，凸透镜和光屏都不动，将蜡烛向右移动适当距离，光屏上能呈现清晰的像10．（2022·江苏无锡·八年级期末）为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为15mm的透明塑料盒下方，在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（ ） 第10题图 第11题图 第12题图A．水滴模拟显微镜的目镜 B．箭头通过水滴成放大的实像C．水滴上方的凸透镜模拟显微镜的物镜 D．水滴上方的凸透镜和投影仪成像特点相同第Ⅱ卷二、填空题。（每空1分，共25分）11．（2022·江苏盐城·八年级期末）日出时看到太阳在远方的地平线上，太阳的实际位置低于看到的位置，这是光的___________现象，我们在室外做实验时，将一根直杆竖直插在水平地面上的O点，中午前后，用描点的方法在地面上画出杆的顶端B点在地面上的影子的运行轨迹，在轨迹上找出其中距O点最近的点A，则A到O所指示的方向就是向___________（东/南/西/北），此时太阳光是沿着___________两点所在直线照射的。12．（2022·江苏省锡山高级中学实验学校一模）如图（a）所示，在注有清水的试管内留有一个稍大的空气泡，将试管水平固定在白纸上方，并使光线竖直向下照射到试管上，观察试管下方的白纸，发现呈现在白纸上的竟是一条与试管平行的亮线，而在与空气泡相对应的位置上，则是一个橄榄形的黑影如图（b）所示。原来，试管中充满水的部分相当于________透镜，而试管上空气泡所处的位置相当于一个________透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化________ ？（选填“不变”、“一直变粗”、“一直变细”、“先变粗后变细”或“先变细后变粗”）13．（2022·江苏·淮安市浦东实验中学八年级期末）一物体放在焦距为10厘米的凸透镜前，在凸透镜另一侧的光屏上成一个_______（选填“正”或“倒”）立放大的实像，物体离透镜的距离是_____，像离透镜的距离是____（后面两空选填“10厘米~20厘米”、“大于20厘米”或“小于10厘米”）。14．（2022·江苏·常州市朝阳中学二模）小明将一支点燃的蜡烛放在焦距为10cm凸透镜前18cm处，在另一侧的光屏上得到了烛焰______（正立/倒立）、______（放大/缩小）的清晰像。然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有______作用，所以光屏上烛焰的清晰像变模糊了（如图所示）。若想在光屏上重新得到清晰的烛焰像，他可将光屏______（靠近/远离）凸透镜。 第14题图 第15题图 第16题图 第17题图15．（2022·江苏南通·八年级期末）深秋，小明去江海文化广场游玩。清晨，他透过草叶上的露珠看到放大的叶脉，这是光的 ___形成的。站在清澈的湖边，平静的水面上烟雾弥漫，望向水面看到如图所示的“云在水中飘，鱼在云上游，鱼戏白塔绿树间”的美景，“烟雾弥漫”是由于水蒸气发生了 __（填物态变化），“绿树”是树叶 ___绿光（选填“吸收”或“反射”），距离水面最远的像是 ___（选填“白云”、“鱼”、“白塔”或“绿树”）的像。16．（2022·江苏·江阴市璜塘中学九年级阶段练习）如图是隋唐洛阳城“天堂”上空出现日晕的精彩瞬间，日晕是太阳光通过云层时被云层中的冰晶分解成七彩光形成的，这是光的______现象；拍照时，“天堂”通过镜头成______（选填“正立”或“倒立”）缩小的实像。若想要拍摄“天堂”顶部的特写，摄影者要______（选填“靠近”或“远离”）“天堂”，同时将相机镜头______（选填“前伸”或“后缩”）。17．（2022·江苏扬州·模拟预测）如图，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大，前者是由于光的__________形成的_____像（填“实”或“虚”）；后者是由于鱼缸的_______侧部分（填“左”或“右”）等效凸透镜而形成的_______像（填“实”或“虚”）。三、实验探究题（每空2分，共24分）18．（2022·全国·八年级）小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指。他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因。下面是小明的探究过程：根据光经过的路径，首先想到了这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了推测，如图甲所示。 第18题图 第19题图（1）光从水中射向空气时，折射角______（填“大于”“小于”或“等于”）入射角，当入射角增大时，折射角______（填“增大”“减小”或“不变”）。那么，当入射角增大到某一值时，小明的推测：______；（2）小明为了验证自己的推测，进行了如图乙所示的实验。实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______，证实了自己的推测；（3）当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：______。19．（2022·河南师大附中二模）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像。（1）此时光屏上能观察到倒立___________ （选填“放大”、“缩小”）的像，生活中的_________ （选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的；（2）随着蜡烛越烧越短，光屏上的像会向上移动，为了让像再次成在光屏中央，需要将透镜向___________移动；（3）接下来换用焦距为5cm的凸透镜进行试验，若不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像，应将光屏向___________（选填“左”或“右”）调节。20．（2022·上海嘉定·二模）小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。 第20题图 第21题图① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______。② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是______。四、综合题：本题共3小题，共21分。21．（7分）（2022·广东·广州市第二中学二模）许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险。如图所示，救生员甲坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于泳池边缘的阻挡，泳池底部有一个视觉“盲区”监管不到。（1）请画一条光线，从盲区边缘的池底处刚好射入救生员甲的眼睛的光路图______；（2）乙同学能否看到救生员甲的鞋子B通过水面成的“倒影”（鞋子B的虚像）______（选填“能”或“不能”），请作出对应的光路图来说明。22．（9分）（2022·广东广州·八年级期末）（1）如图，光源S发出一束光射向平面镜上的O点，反射光线抵达P点，请依据以上信息： 第22题图（1） 第22题图（2）①请画出平面镜以及光源S的像（保留作图痕迹）________；②当光源远离平面镜时，光源的像________（选填“变大”、“不变”或“变小”）（2）用“”表示凸透镜，物体上的一点A发出的三条光线a、b、c射向凸透镜，a、b的折射光线已画出，如图所示。①该凸透镜的焦距为______；②画出光线c的折射光线；画出物体的像_____；④这时像是_______。（填写对应的选项号）A．放大实像 B．等大实像 C．缩小实像 D．放大虚像 E．等大虚像 F．缩小虚像23．（5分）（2022·浙江杭州·模拟预测）凸透镜成像时，OF为焦距用f表示，BO为物距用u表示，B′O为像距用v表示，请利用光学几何知识证明∶。 上学期第四章单元检测卷B卷（苏科版）八年级 物理·全解全析一、单项选择题：本题共10小题，每小题3分，共30分。1．（2022·江苏盐城·八年级期末）如图所示，一束激光沿直线射到空水槽底部O点，形成一个光斑，缓慢向水槽中注水，随着水面的上升，关于光在水面折射时的入射角与折射角的大小，说法正确的是（ ）A．入射角与折射角都改变 B．入射角与折射角都不变C．入射角不变，折射角改变 D．入射角改变，折射角不变【答案】B【解析】缓慢向水槽中注水，随着水面的上升，折射光线逐渐向左偏折，由于水面是水平的，法线始终是竖直的，且入射光线不变，所以入射角不变，折射角不变，如图所示，故ACD错误，B正确。故选B。2．（2022·江苏盐城·八年级期末）如图甲所示，某透镜正对太阳光，在一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙，为了判断出该透镜是凸透镜还是凹透镜，小明将透镜逐渐远离白纸，观察白纸上的现象进行判断。对此操作以下看法正确的是（ ）A．可以判断B．无法判断C．无需操作，就能判断该透镜是凸透镜D．无需操作，就能判断该透镜是凹透镜【答案】D【解析】由题意可知，实验中将透镜逐渐远离白纸，根据图像乙可知，光线是发散的，所以该透镜为凹透镜，故ABC错误，D正确。故选D。3．（2022·江苏南通·八年级期末）如图甲所示，将一玩具鹦鹉紧靠凸透镜然后逐渐远离的过程中，通过凸透镜观察到四个不同的像（如图乙），这四个像出现的先后顺序是（ ）A．②③①④ B．③②①④ C．③②④① D．②①④③【答案】A【解析】玩具鹦鹉紧靠凸透镜，说明物距小于一倍焦距，凸透镜成的虚像是正立、放大的，成虚像时，物距越大，像越大，故先看到②，然后是③；当在一倍和两倍焦距之间远离凸透镜的过程中，成倒立、放大的实像；即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为④，故四个像的顺序为②③①④。故选A。4．（2022·江苏镇江·八年级阶段练习）图是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿（ ）移动A．A'O B．A'FC．水平向右 D．水平向左【答案】B【解析】当物体AB沿主光轴远离镜头时，物距变大，此时像距应该减小，成的像也减小，由图知，平行于主光轴的光线经过凸透镜后始终通过焦点并会聚到像点，所以像会沿A'F的方向移动。故ACD不符合题意，B符合题意。故选B。5．（2022·江苏徐州·八年级期末）用放大镜观察近处的物体，若适当缩小放大镜与物体间的距离，看到像的大小变化情况是（ ）A．增大 B．变小C．不变 D．以上都有可能【答案】B【解析】放大镜成正立放大的虚像，成像的规律是：物近像近像变小，物远像远像变大。因此适当缩小放大镜与物体间的距离，像将会变小，故B符合题意，ACD不符合题意。故选B。6．（2022·江苏苏州·八年级期末）如图所示，水池的宽度为L，在水池右侧距离池底高度H处有一激光束，水池内无水时恰好在水池的左下角产生一个光斑。已知L＝H，现向水池内注水，水面匀速上升，则光斑（ ）A．匀速向右移动，且移动速度小于水面上升的速度B．匀速向右移动，且移动速度大于水面上升的速度C．减速向右移动，但速度始终大于水面上升的速度D．加速向右移动，但速度始终小于水面上升的速度【答案】A【解析】光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，所以光斑是由光的折射形成的；当水面上升时，折射光路的变化如图：可见，水面上升，折射点右移，光斑右移。水面上升的距离h与光斑移动的距离s成正比，即（其中a为折射角）所以当水面匀速上升，光斑必然匀速移动，而不是变速运动。因为L＝H，所以激光与水面成45度角入射，所以由图可知，光斑再怎么移也不可能和法线重合，所以速度比水面上升的速度小。故选A。7．（2022·江苏南京·一模）要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸透镜；③凹透镜。能达成该目标的所有光学元件有（ ）A．①② B．②③ C．①③ D．①②③【答案】D【解析】光线如果按照下面的传播路径，这三种光学元件都是可以达成目标的，如下图所示。故选D。8．（2022·江苏扬州·一模）“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏中央，以下操作可达到目的的是（ ）A．将光屏往下移 B．将凸透镜往下移C．将蜡烛往下移 D．以上三种方法都可以【答案】B【解析】同时“窗户”偏光屏上侧，说明烛焰的中心与凸透镜的中心的连线向上偏移。A．仅仅将光屏往下移，烛焰的位置不变，凸透镜的位置不变，根据通过光心的传播光线不变，故像的位置不变，故仍然偏上，故A不符合题意；B．将凸透镜往下移，烛焰的中心与凸透镜的中心的连线向下移动，故可以将像下移，故B符合题意；CD．将蜡烛往下移，烛焰的中心与凸透镜的中心的连线更向上偏，像上移，故CD不符合题意。故选B。9．（2022·江苏·江阴市云亭中学九年级阶段练习）在做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像。下列说法正确的是（ ）A．图中成像原理与投影仪的成像原理完全相同B．蜡烛和光屏位置不动，将凸透镜移至45cm刻度处，光屏上呈现一个清晰等大的像C．先交换蜡烛和光屏的位置，再取走光屏，从凸透镜左侧适当位置可看到烛焰倒立放大的像D．在蜡烛和凸透镜间加一个近视眼镜，凸透镜和光屏都不动，将蜡烛向右移动适当距离，光屏上能呈现清晰的像【答案】C【解析】A．图中，烛焰到凸透镜的距离大于光屏到凸透镜的距离，即物距大于像距，所成的是倒立、缩小的实像，照相机是利用这一原理成像的，投影仪成的像为倒立、放大的实像，需要物距小于像距，故A错误；B．图中刻度尺的分度值为1cm，物距为40.0cm，像距为30.0cm，此时所成的是倒立、缩小的实像，那么有40cm>2f，f<30cm<2f解得15cm
上学期第四章单元检测卷B卷（苏科版）八年级 物理（考试时间：90分钟 试卷满分：100分）注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。2．测试范围：苏科版八上第四章：光的折射 透镜。第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。1．（2022·江苏盐城·八年级期末）如图所示，一束激光沿直线射到空水槽底部O点，形成一个光斑，缓慢向水槽中注水，随着水面的上升，关于光在水面折射时的入射角与折射角的大小，说法正确的是（ ） 第1题图 第2题图 第3题图A．入射角与折射角都改变 B．入射角与折射角都不变C．入射角不变，折射角改变 D．入射角改变，折射角不变2．（2022·江苏盐城·八年级期末）如图甲所示，某透镜正对太阳光，在一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙，为了判断出该透镜是凸透镜还是凹透镜，小明将透镜逐渐远离白纸，观察白纸上的现象进行判断。对此操作以下看法正确的是（ ）A．可以判断 B．无法判断C．无需操作，就能判断该透镜是凸透镜 D．无需操作，就能判断该透镜是凹透镜3．（2022·江苏南通·八年级期末）如图甲所示，将一玩具鹦鹉紧靠凸透镜然后逐渐远离的过程中，通过凸透镜观察到四个不同的像（如图乙），这四个像出现的先后顺序是（ ）A．②③①④ B．③②①④ C．③②④① D．②①④③4．（2022·江苏镇江·八年级阶段练习）图是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿（ ）移动 第4题图 第6题图A．A'O B．A'F C．水平向右 D．水平向左 第7题图5．（2022·江苏徐州·八年级期末）用放大镜观察近处的物体，若适当缩小放大镜与物体间的距离，看到像的大小变化情况是（ ）A．增大 B．变小 C．不变 D．以上都有可能6．（2022·江苏苏州·八年级）如图所示，水池的宽度为L，在水池右侧距离池底高度H处有一激光束，水池内无水时恰好在水池的左下角产生一个光斑。已知L＝H，现向水池内注水，水面匀速上升，则光斑（ ）A．匀速向右移动，且移动速度小于水面上升的速度 B．匀速向右移动，且移动速度大于水面上升的速度C．减速向右移动，但速度始终大于水面上升的速度 D．加速向右移动，但速度始终小于水面上升的速度7．（2022·江苏南京·一模）要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸透镜；③凹透镜。能达成该目标的所有光学元件有（ ）A．①② B．②③ C．①③ D．①②③8．（2022·江苏扬州·一模）“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏中央，以下操作可达到目的的是（ ） 第8题图 第9题图A．将光屏往下移 B．将凸透镜往下移 C．将蜡烛往下移 D．以上三种方法都可以9．（2022·江苏·江阴市云亭中学九年级阶段练习）在做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像。下列说法正确的是（ ）A．图中成像原理与投影仪的成像原理完全相同B．蜡烛和光屏位置不动，将凸透镜移至45cm刻度处，光屏上呈现一个清晰等大的像C．先交换蜡烛和光屏的位置，再取走光屏，从凸透镜左侧适当位置可看到烛焰倒立放大的像D．在蜡烛和凸透镜间加一个近视眼镜，凸透镜和光屏都不动，将蜡烛向右移动适当距离，光屏上能呈现清晰的像10．（2022·江苏无锡·八年级期末）为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为15mm的透明塑料盒下方，在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（ ） 第10题图 第11题图 第12题图A．水滴模拟显微镜的目镜 B．箭头通过水滴成放大的实像C．水滴上方的凸透镜模拟显微镜的物镜 D．水滴上方的凸透镜和投影仪成像特点相同第Ⅱ卷二、填空题。（每空1分，共25分）11．（2022·江苏盐城·八年级期末）日出时看到太阳在远方的地平线上，太阳的实际位置低于看到的位置，这是光的___________现象，我们在室外做实验时，将一根直杆竖直插在水平地面上的O点，中午前后，用描点的方法在地面上画出杆的顶端B点在地面上的影子的运行轨迹，在轨迹上找出其中距O点最近的点A，则A到O所指示的方向就是向___________（东/南/西/北），此时太阳光是沿着___________两点所在直线照射的。12．（2022·江苏省锡山高级中学实验学校一模）如图（a）所示，在注有清水的试管内留有一个稍大的空气泡，将试管水平固定在白纸上方，并使光线竖直向下照射到试管上，观察试管下方的白纸，发现呈现在白纸上的竟是一条与试管平行的亮线，而在与空气泡相对应的位置上，则是一个橄榄形的黑影如图（b）所示。原来，试管中充满水的部分相当于________透镜，而试管上空气泡所处的位置相当于一个________透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化________ ？（选填“不变”、“一直变粗”、“一直变细”、“先变粗后变细”或“先变细后变粗”）13．（2022·江苏·淮安市浦东实验中学八年级期末）一物体放在焦距为10厘米的凸透镜前，在凸透镜另一侧的光屏上成一个_______（选填“正”或“倒”）立放大的实像，物体离透镜的距离是_____，像离透镜的距离是____（后面两空选填“10厘米~20厘米”、“大于20厘米”或“小于10厘米”）。14．（2022·江苏·常州市朝阳中学二模）小明将一支点燃的蜡烛放在焦距为10cm凸透镜前18cm处，在另一侧的光屏上得到了烛焰______（正立/倒立）、______（放大/缩小）的清晰像。然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有______作用，所以光屏上烛焰的清晰像变模糊了（如图所示）。若想在光屏上重新得到清晰的烛焰像，他可将光屏______（靠近/远离）凸透镜。 第14题图 第15题图 第16题图 第17题图15．（2022·江苏南通·八年级期末）深秋，小明去江海文化广场游玩。清晨，他透过草叶上的露珠看到放大的叶脉，这是光的 ___形成的。站在清澈的湖边，平静的水面上烟雾弥漫，望向水面看到如图所示的“云在水中飘，鱼在云上游，鱼戏白塔绿树间”的美景，“烟雾弥漫”是由于水蒸气发生了 __（填物态变化），“绿树”是树叶 ___绿光（选填“吸收”或“反射”），距离水面最远的像是 ___（选填“白云”、“鱼”、“白塔”或“绿树”）的像。16．（2022·江苏·江阴市璜塘中学九年级阶段练习）如图是隋唐洛阳城“天堂”上空出现日晕的精彩瞬间，日晕是太阳光通过云层时被云层中的冰晶分解成七彩光形成的，这是光的______现象；拍照时，“天堂”通过镜头成______（选填“正立”或“倒立”）缩小的实像。若想要拍摄“天堂”顶部的特写，摄影者要______（选填“靠近”或“远离”）“天堂”，同时将相机镜头______（选填“前伸”或“后缩”）。17．（2022·江苏扬州·模拟预测）如图，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大，前者是由于光的__________形成的_____像（填“实”或“虚”）；后者是由于鱼缸的_______侧部分（填“左”或“右”）等效凸透镜而形成的_______像（填“实”或“虚”）。三、实验探究题（每空2分，共24分）18．（2022·全国·八年级）小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指。他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因。下面是小明的探究过程：根据光经过的路径，首先想到了这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了推测，如图甲所示。 第18题图 第19题图（1）光从水中射向空气时，折射角______（填“大于”“小于”或“等于”）入射角，当入射角增大时，折射角______（填“增大”“减小”或“不变”）。那么，当入射角增大到某一值时，小明的推测：______；（2）小明为了验证自己的推测，进行了如图乙所示的实验。实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______，证实了自己的推测；（3）当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：______。19．（2022·河南师大附中二模）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像。（1）此时光屏上能观察到倒立___________ （选填“放大”、“缩小”）的像，生活中的_________ （选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的；（2）随着蜡烛越烧越短，光屏上的像会向上移动，为了让像再次成在光屏中央，需要将透镜向___________移动；（3）接下来换用焦距为5cm的凸透镜进行试验，若不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像，应将光屏向___________（选填“左”或“右”）调节。20．（2022·上海嘉定·二模）小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。 第20题图 第21题图① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______。② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是______。四、综合题：本题共3小题，共21分。21．（7分）（2022·广东·广州市第二中学二模）许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险。如图所示，救生员甲坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于泳池边缘的阻挡，泳池底部有一个视觉“盲区”监管不到。（1）请画一条光线，从盲区边缘的池底处刚好射入救生员甲的眼睛的光路图______；（2）乙同学能否看到救生员甲的鞋子B通过水面成的“倒影”（鞋子B的虚像）______（选填“能”或“不能”），请作出对应的光路图来说明。22．（9分）（2022·广东广州·八年级期末）（1）如图，光源S发出一束光射向平面镜上的O点，反射光线抵达P点，请依据以上信息： 第22题图（1） 第22题图（2）①请画出平面镜以及光源S的像（保留作图痕迹）________；②当光源远离平面镜时，光源的像________（选填“变大”、“不变”或“变小”）（2）用“”表示凸透镜，物体上的一点A发出的三条光线a、b、c射向凸透镜，a、b的折射光线已画出，如图所示。①该凸透镜的焦距为______；②画出光线c的折射光线；画出物体的像_____；④这时像是_______。（填写对应的选项号）A．放大实像 B．等大实像 C．缩小实像 D．放大虚像 E．等大虚像 F．缩小虚像23．（5分）（2022·浙江杭州·模拟预测）凸透镜成像时，OF为焦距用f表示，BO为物距用u表示，B′O为像距用v表示，请利用光学几何知识证明∶。 上学期第四章单元检测卷B卷（苏科版）八年级 物理·全解全析一、单项选择题：本题共10小题，每小题3分，共30分。1．（2022·江苏盐城·八年级期末）如图所示，一束激光沿直线射到空水槽底部O点，形成一个光斑，缓慢向水槽中注水，随着水面的上升，关于光在水面折射时的入射角与折射角的大小，说法正确的是（ ）A．入射角与折射角都改变 B．入射角与折射角都不变C．入射角不变，折射角改变 D．入射角改变，折射角不变【答案】B【解析】缓慢向水槽中注水，随着水面的上升，折射光线逐渐向左偏折，由于水面是水平的，法线始终是竖直的，且入射光线不变，所以入射角不变，折射角不变，如图所示，故ACD错误，B正确。故选B。2．（2022·江苏盐城·八年级期末）如图甲所示，某透镜正对太阳光，在一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙，为了判断出该透镜是凸透镜还是凹透镜，小明将透镜逐渐远离白纸，观察白纸上的现象进行判断。对此操作以下看法正确的是（ ）A．可以判断B．无法判断C．无需操作，就能判断该透镜是凸透镜D．无需操作，就能判断该透镜是凹透镜【答案】D【解析】由题意可知，实验中将透镜逐渐远离白纸，根据图像乙可知，光线是发散的，所以该透镜为凹透镜，故ABC错误，D正确。故选D。3．（2022·江苏南通·八年级期末）如图甲所示，将一玩具鹦鹉紧靠凸透镜然后逐渐远离的过程中，通过凸透镜观察到四个不同的像（如图乙），这四个像出现的先后顺序是（ ）A．②③①④ B．③②①④ C．③②④① D．②①④③【答案】A【解析】玩具鹦鹉紧靠凸透镜，说明物距小于一倍焦距，凸透镜成的虚像是正立、放大的，成虚像时，物距越大，像越大，故先看到②，然后是③；当在一倍和两倍焦距之间远离凸透镜的过程中，成倒立、放大的实像；即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为④，故四个像的顺序为②③①④。故选A。4．（2022·江苏镇江·八年级阶段练习）图是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿（ ）移动A．A'O B．A'FC．水平向右 D．水平向左【答案】B【解析】当物体AB沿主光轴远离镜头时，物距变大，此时像距应该减小，成的像也减小，由图知，平行于主光轴的光线经过凸透镜后始终通过焦点并会聚到像点，所以像会沿A'F的方向移动。故ACD不符合题意，B符合题意。故选B。5．（2022·江苏徐州·八年级期末）用放大镜观察近处的物体，若适当缩小放大镜与物体间的距离，看到像的大小变化情况是（ ）A．增大 B．变小C．不变 D．以上都有可能【答案】B【解析】放大镜成正立放大的虚像，成像的规律是：物近像近像变小，物远像远像变大。因此适当缩小放大镜与物体间的距离，像将会变小，故B符合题意，ACD不符合题意。故选B。6．（2022·江苏苏州·八年级期末）如图所示，水池的宽度为L，在水池右侧距离池底高度H处有一激光束，水池内无水时恰好在水池的左下角产生一个光斑。已知L＝H，现向水池内注水，水面匀速上升，则光斑（ ）A．匀速向右移动，且移动速度小于水面上升的速度B．匀速向右移动，且移动速度大于水面上升的速度C．减速向右移动，但速度始终大于水面上升的速度D．加速向右移动，但速度始终小于水面上升的速度【答案】A【解析】光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，所以光斑是由光的折射形成的；当水面上升时，折射光路的变化如图：可见，水面上升，折射点右移，光斑右移。水面上升的距离h与光斑移动的距离s成正比，即（其中a为折射角）所以当水面匀速上升，光斑必然匀速移动，而不是变速运动。因为L＝H，所以激光与水面成45度角入射，所以由图可知，光斑再怎么移也不可能和法线重合，所以速度比水面上升的速度小。故选A。7．（2022·江苏南京·一模）要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸透镜；③凹透镜。能达成该目标的所有光学元件有（ ）A．①② B．②③ C．①③ D．①②③【答案】D【解析】光线如果按照下面的传播路径，这三种光学元件都是可以达成目标的，如下图所示。故选D。8．（2022·江苏扬州·一模）“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏中央，以下操作可达到目的的是（ ）A．将光屏往下移 B．将凸透镜往下移C．将蜡烛往下移 D．以上三种方法都可以【答案】B【解析】同时“窗户”偏光屏上侧，说明烛焰的中心与凸透镜的中心的连线向上偏移。A．仅仅将光屏往下移，烛焰的位置不变，凸透镜的位置不变，根据通过光心的传播光线不变，故像的位置不变，故仍然偏上，故A不符合题意；B．将凸透镜往下移，烛焰的中心与凸透镜的中心的连线向下移动，故可以将像下移，故B符合题意；CD．将蜡烛往下移，烛焰的中心与凸透镜的中心的连线更向上偏，像上移，故CD不符合题意。故选B。9．（2022·江苏·江阴市云亭中学九年级阶段练习）在做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像。下列说法正确的是（ ）A．图中成像原理与投影仪的成像原理完全相同B．蜡烛和光屏位置不动，将凸透镜移至45cm刻度处，光屏上呈现一个清晰等大的像C．先交换蜡烛和光屏的位置，再取走光屏，从凸透镜左侧适当位置可看到烛焰倒立放大的像D．在蜡烛和凸透镜间加一个近视眼镜，凸透镜和光屏都不动，将蜡烛向右移动适当距离，光屏上能呈现清晰的像【答案】C【解析】A．图中，烛焰到凸透镜的距离大于光屏到凸透镜的距离，即物距大于像距，所成的是倒立、缩小的实像，照相机是利用这一原理成像的，投影仪成的像为倒立、放大的实像，需要物距小于像距，故A错误；B．图中刻度尺的分度值为1cm，物距为40.0cm，像距为30.0cm，此时所成的是倒立、缩小的实像，那么有40cm>2f，f<30cm<2f解得15cm
