江苏版高考物理一轮复习课时分层作业24电路、闭合电路的欧姆定律含答案

这是一份江苏版高考物理一轮复习课时分层作业24电路、闭合电路的欧姆定律含答案，文件包含江苏版高考物理一轮复习课时分层作业24电路闭合电路的欧姆定律doc、江苏版高考物理一轮复习课时分层作业24参考答案与精析doc等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。

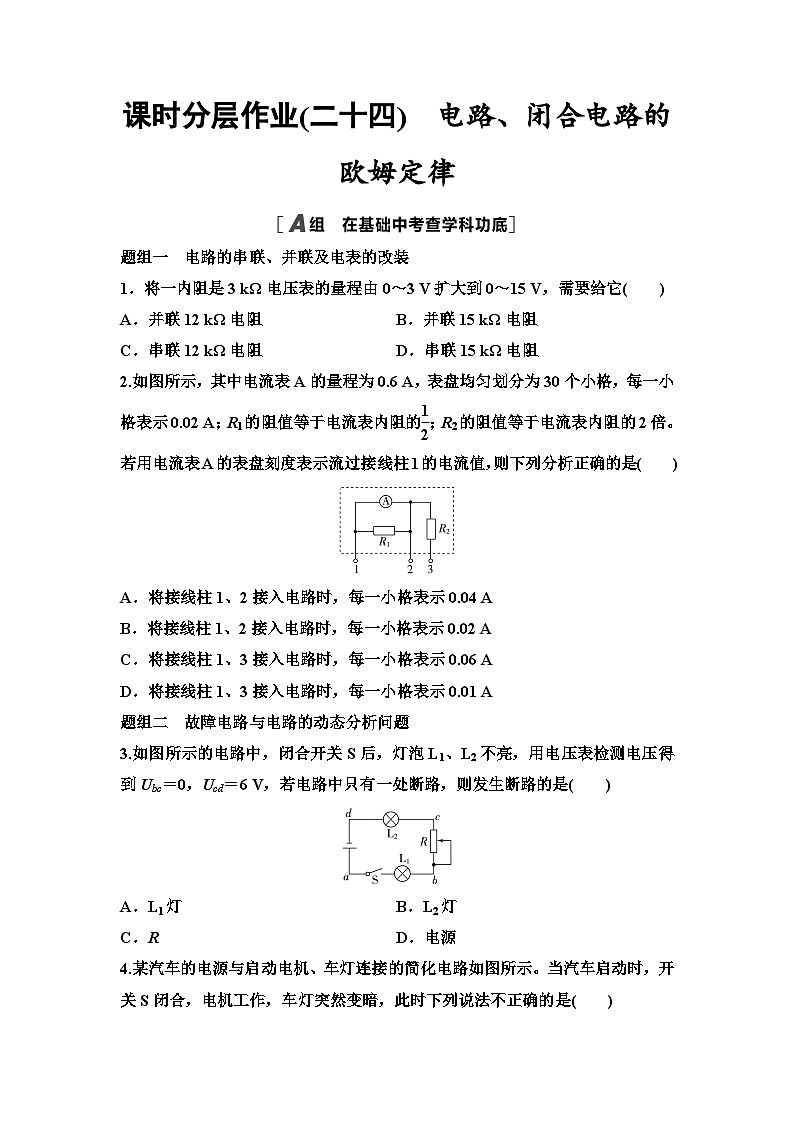

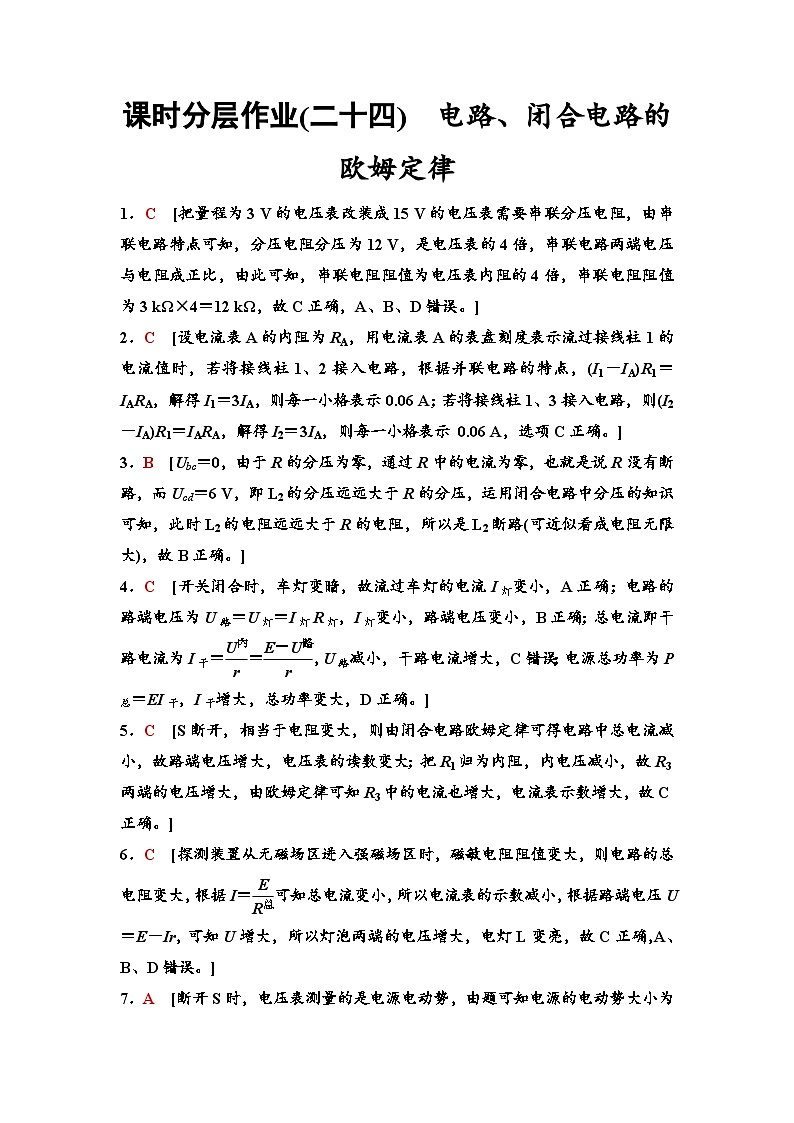

题组一 电路的串联、并联及电表的改装
1．将一内阻是3 kΩ电压表的量程由0～3 V扩大到0～15 V，需要给它( )
A．并联12 kΩ电阻 B．并联15 kΩ电阻
C．串联12 kΩ电阻 D．串联15 kΩ电阻
2.如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；R1的阻值等于电流表内阻的eq \f(1,2)；R2的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )
A．将接线柱1、2接入电路时，每一小格表示0.04 A
B．将接线柱1、2接入电路时，每一小格表示0.02 A
C．将接线柱1、3接入电路时，每一小格表示0.06 A
D．将接线柱1、3接入电路时，每一小格表示0.01 A
题组二 故障电路与电路的动态分析问题
3.如图所示的电路中，闭合开关S后，灯泡L1、L2不亮，用电压表检测电压得到Ubc＝0，Ucd＝6 V，若电路中只有一处断路，则发生断路的是( )
A．L1灯 B．L2灯
C．R D．电源

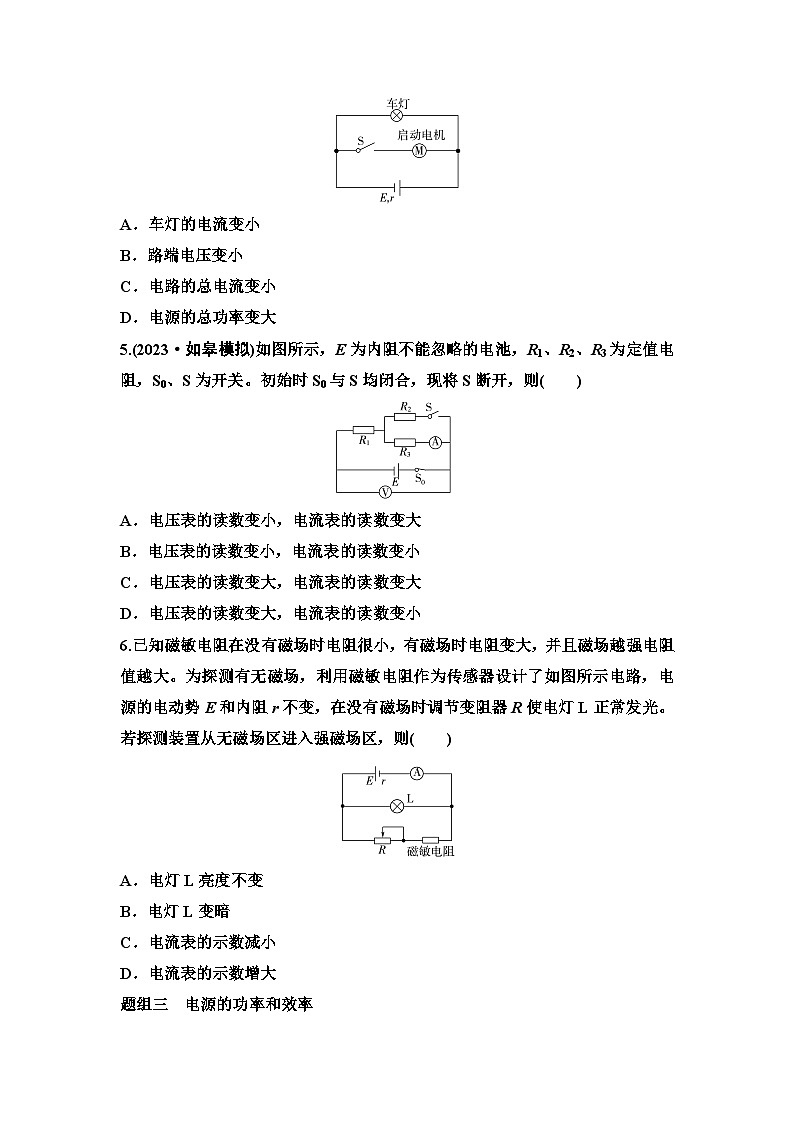

4.某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时下列说法不正确的是( )
A．车灯的电流变小
B．路端电压变小
C．电路的总电流变小
D．电源的总功率变大
5.(2023·如皋模拟)如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关。初始时S0与S均闭合，现将S断开，则( )
A．电压表的读数变小，电流表的读数变大
B．电压表的读数变小，电流表的读数变小
C．电压表的读数变大，电流表的读数变大
D．电压表的读数变大，电流表的读数变小
6.已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强电阻值越大。为探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光。若探测装置从无磁场区进入强磁场区，则( )
A．电灯L亮度不变
B．电灯L变暗
C．电流表的示数减小
D．电流表的示数增大
题组三 电源的功率和效率

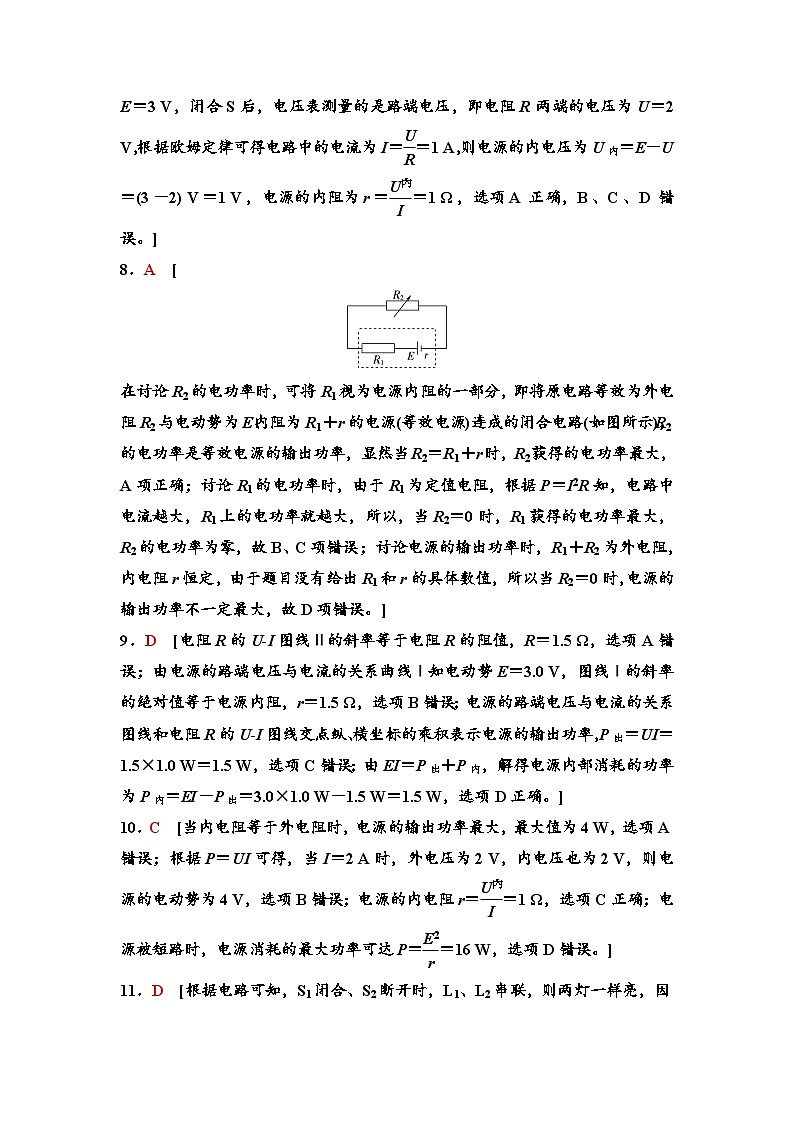

7.(2019·江苏卷)如图所示的电路中，电阻R＝2 Ω。断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为( )
A．1 Ω B．2 Ω
C．3 Ω D．4 Ω
8.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是( )
A．当R2＝R1＋r时，R2获得最大功率
B．当R1＝R2＋r时，R1获得最大功率
C．当R2＝0时，R2获得最大功率
D．当R2＝0时，电源的输出功率最大
题组四 电源U-I图像与电阻I-U图像的对比
9.如图所示的U-I图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U-I图线，用该电源直接与电阻R连接成闭合电路，由图像可知( )
A．R的阻值为2 Ω
B．电源电动势为3 V，内阻为0.5 Ω
C．电源的输出功率为3.0 W
D．电源内部消耗功率为1.5 W
10.如图所示，曲线C1、C2分别是纯电阻直流电路中内、外电路消耗的电功率随电流变化的图线。由该图可知下列说法正确的是( )
A．电源的输出功率的最大值为8 W
B．电源的电动势为2 V
C．电源的内电阻为1 Ω
D．电源被短路时，电源消耗的最大功率可达4 W
11.如图所示电路中，电源内阻不计，三个小灯泡完全相同且外电路变化时每个灯泡两端的电压都不会超过其额定电压，开始时只有S1闭合，当S2也闭合后，下列说法中正确的是( )
A．灯泡L1变暗
B．灯泡L2变亮
C．电容器C的电荷量增加
D．闭合S2瞬间流过电流表的电流方向自右向左
12.(2023·无锡期末)如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因L2的灯丝突然烧断，其余用电器均不会损坏，下列说法正确的是( )
A．电流表、电压表的读数均变小
B．电源内阻消耗的功率变大
C．带电液滴将向上运动
D．电源的输出功率变大
13.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随电流变化的U-I图线，曲线Ⅲ是一个小灯泡的U-I图线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )
A．在这两种连接状态下，小灯泡的电阻相等
B．在这两种连接状态下，小灯泡消耗的功率之比是1∶2
C．电源1与电源2的内阻之比是7∶11
D．由于小灯泡L的U-I图线是一条曲线，所以灯泡发光过程中欧姆定律不适用
14．两位同学在实验室中利用如图(a)所示的电路进行实验，调节滑动变阻器的滑动触头P向某一方向移动时，一位同学记录电流表和电压表的测量数据，另一位同学记录电流表和电压表的测量数据。两位同学根据记录的数据描绘出如图(b)所示的两条U-I图线。则图像中两图线的交点表示的物理意义是( )
图(a) 图(b)
A．滑动变阻器的滑动触头P滑到了最右端
B．电源的输出功率最小
C．定值电阻R0消耗的功率为0.5 W
D．电源的效率达到最大值
