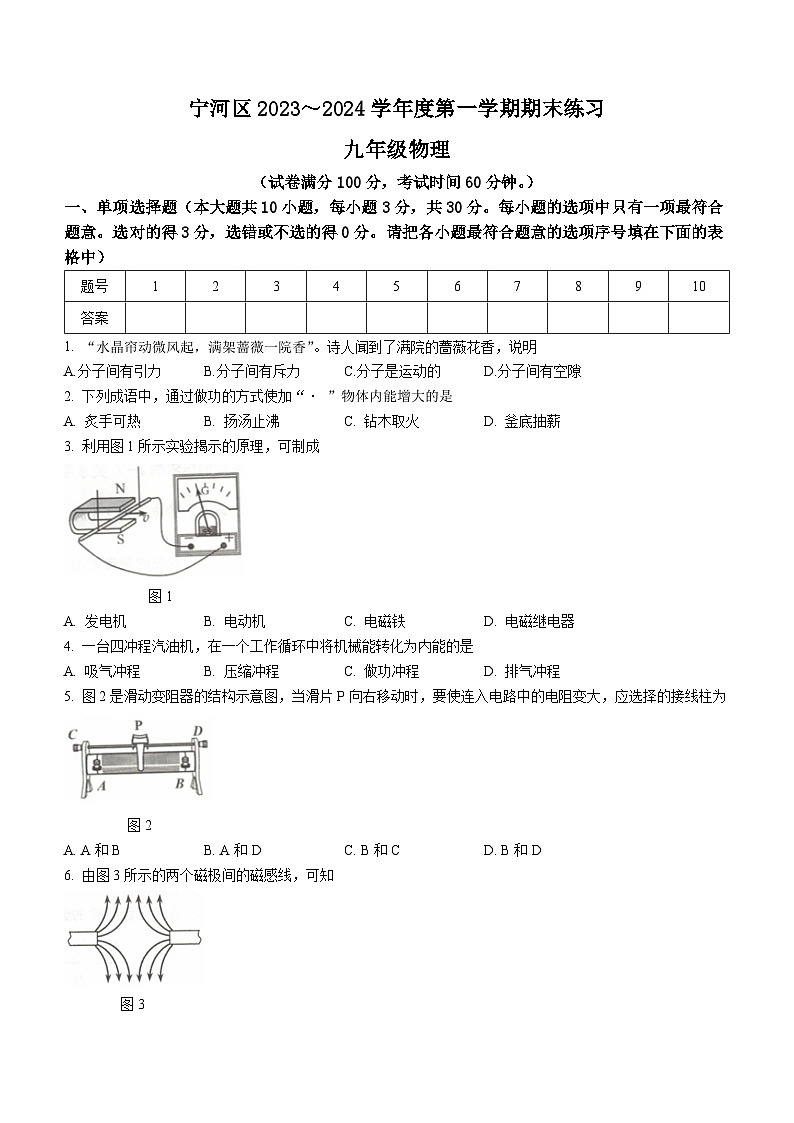

天津市宁河区2023-2024学年九年级上学期期末考试物理试题

这是一份天津市宁河区2023-2024学年九年级上学期期末考试物理试题，共9页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。

（试卷满分100分，考试时间60分钟。）
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题的选项中只有一项最符合题意。选对的得3分，选错或不选的得0分。请把各小题最符合题意的选项序号填在下面的表格中）
1. “水晶帘动微风起，满架蔷薇一院香”。诗人闻到了满院的蔷薇花香，说明
A.分子间有引力B.分子间有斥力C.分子是运动的D.分子间有空隙
2. 下列成语中，通过做功的方式使加“· ”物体内能增大的是
A. 炙手可热B. 扬汤止沸C. 钻木取火D. 釜底抽薪
3. 利用图1所示实验揭示的原理，可制成
图1
A. 发电机B. 电动机C. 电磁铁D. 电磁继电器
4. 一台四冲程汽油机，在一个工作循环中将机械能转化为内能的是
A. 吸气冲程B. 压缩冲程 C. 做功冲程D. 排气冲程
5. 图2是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为
图2
A. A和BB. A和D C. B和CD. B和D
6. 由图3所示的两个磁极间的磁感线，可知
图3

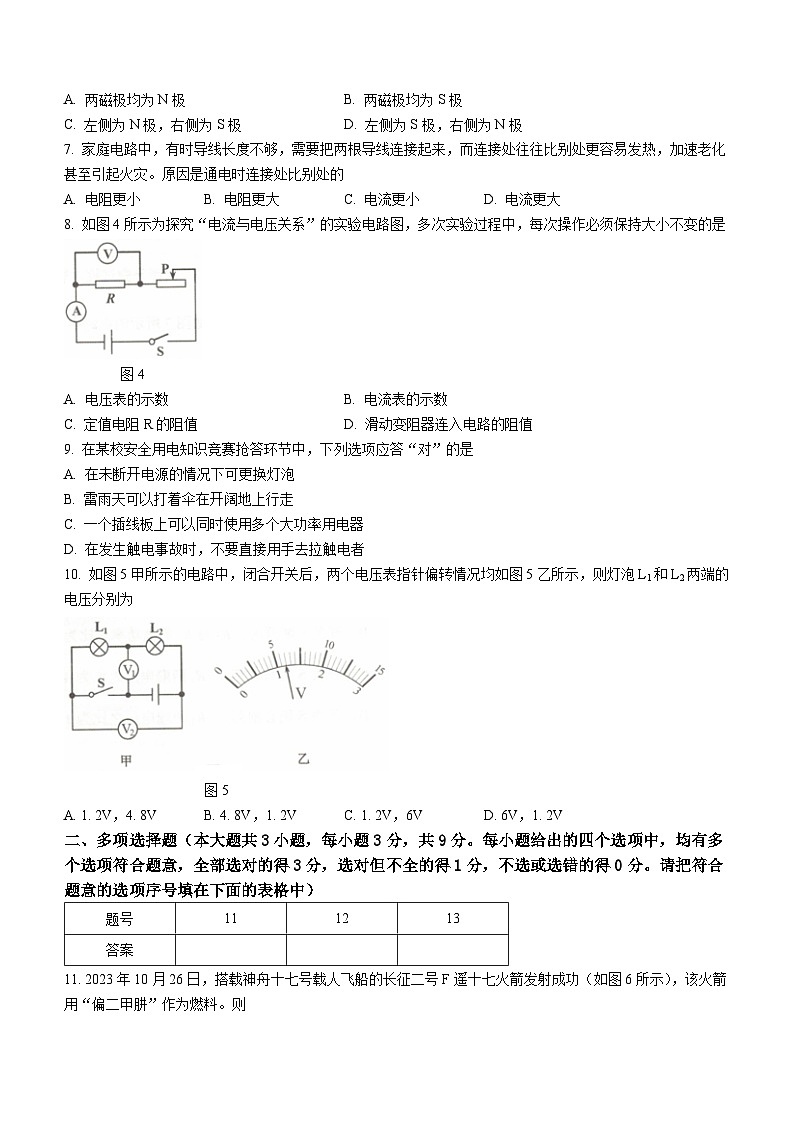

A. 两磁极均为N极 B. 两磁极均为S极
C. 左侧为N极，右侧为S极D. 左侧为S极，右侧为N极
7. 家庭电路中，有时导线长度不够，需要把两根导线连接起来，而连接处往往比别处更容易发热，加速老化甚至引起火灾。原因是通电时连接处比别处的
A. 电阻更小B. 电阻更大 C. 电流更小D. 电流更大
8. 如图4所示为探究“电流与电压关系”的实验电路图，多次实验过程中，每次操作必须保持大小不变的是
图4
A. 电压表的示数 B. 电流表的示数
C. 定值电阻R的阻值D. 滑动变阻器连入电路的阻值
9. 在某校安全用电知识竞赛抢答环节中，下列选项应答“对”的是
A. 在未断开电源的情况下可更换灯泡
B. 雷雨天可以打着伞在开阔地上行走
C. 一个插线板上可以同时使用多个大功率用电器
D. 在发生触电事故时，不要直接用手去拉触电者
10. 如图5甲所示的电路中，闭合开关后，两个电压表指针偏转情况均如图5乙所示，则灯泡L1和L2两端的电压分别为
图5
A. 1. 2V，4. 8V B. 4. 8V，1. 2V C. 1. 2V，6V D. 6V，1. 2V
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分。请把符合题意的选项序号填在下面的表格中）

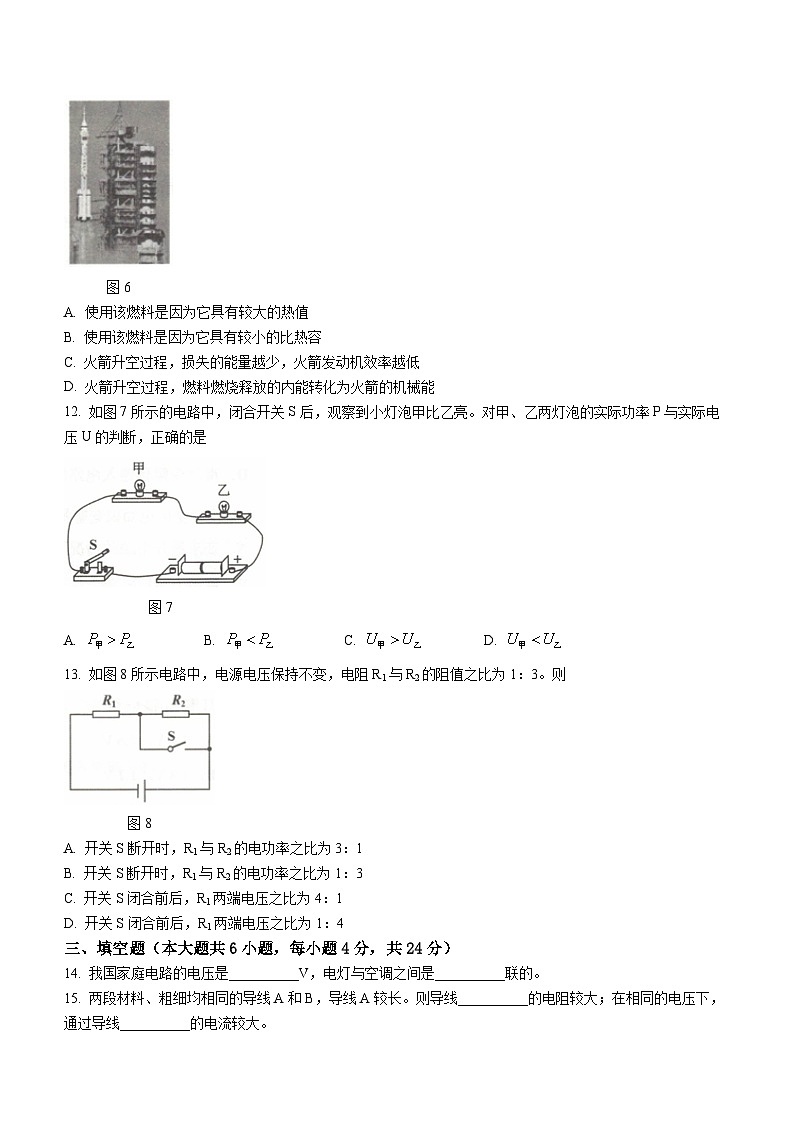

11. 2023年10月26日，搭载神舟十七号载人飞船的长征二号F遥十七火箭发射成功（如图6所示），该火箭用“偏二甲肼”作为燃料。则
图6
A. 使用该燃料是因为它具有较大的热值
B. 使用该燃料是因为它具有较小的比热容
C. 火箭升空过程，损失的能量越少，火箭发动机效率越低
D. 火箭升空过程，燃料燃烧释放的内能转化为火箭的机械能
12. 如图7所示的电路中，闭合开关S后，观察到小灯泡甲比乙亮。对甲、乙两灯泡的实际功率P与实际电压U的判断，正确的是
图7
A. B. C. D.
13. 如图8所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为1：3。则
图8
A. 开关S断开时，R1与R2的电功率之比为3：1
B. 开关S断开时，R1与R2的电功率之比为1：3
C. 开关S闭合前后，R1两端电压之比为4：1
D. 开关S闭合前后，R1两端电压之比为1：4
三、填空题（本大题共6小题，每小题4分，共24分）
14. 我国家庭电路的电压是__________V，电灯与空调之间是__________联的。
15. 两段材料、粗细均相同的导线A和B，导线A较长。则导线__________的电阻较大；在相同的电压下，通过导线__________的电流较大。
16. 一电动机的额定电压是220V，额定功率是5. 5kW，它正常工作时的电流为__________A，连续正常工作2h耗电__________kW·h。
17. 如图9所示的“煎饼果子”是天津的特色美食之一，制作“果子”需要将和好的面拉成长条的形状，放入沸腾的油锅中使之变大、变黄。面被拉长却不断是因为分子间存在__________，油锅里的油升温比较快是因为它的比热容较__________（填“大”或 “小”）。
图9
18. 某定值电阻的I—U关系图象如图10所示，则此定值电阻的阻值为__________Ω；当通过该电阻的电流为2A时，1min产生的热量为__________J。
图10
19. 李芳家电能表的表盘如图11所示，她用这个电能表测量某用电器的功率：仅让家中的这台用电器工作，发现1min内电能表转盘转了15转。在这段时间内，此用电器所消耗的电能为__________J，实际的电功率为__________W。
图11
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20. （6分）请用笔画线表示导线，将图12中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
图12
21. （6分）在“伏安法”测小灯泡电阻的实验中，小明用如图13所示的电路进行实验，实验过程中，当滑动变阻器移动到某位置时，小灯泡恰好正常发光。此时电压表的示数为2. 5V，电流表的示数为0. 25A，求：
图13
（1）小灯泡正常发光时的电阻；
（2）小灯泡的额定功率。
22. （6分）小明利用嵌入螺线管的玻璃板、电源及开关组成如图14所示的电路，分别选用铁屑和小磁针“探究通电螺线管外部磁场的方向”。
图14图15 图16
（1）先在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图15所示，这与__________磁体周围铁屑的分布情况相似。
（2）再将几个小磁针放置到螺线管的周围进行实验。
①闭合开关，螺线管周围的小磁针均发生偏转；
②对调螺线管所接电源正、负极，周围小磁针的指向也随之发生变化。这说明通电螺线管的极性与螺线管中电流的__________有关；
（3）上述关系可以用安培定则来表达，由此定则可以判定如图16所示的螺线管的a端为__________极。
23. （7分）小明家里买了图17所示的一个电加热杯，其部分参数如下表所示。他用此杯帮奶奶烧水，向杯中装入质量为0. 5kg、温度为20℃的水，杯子正常工作700s将水加热到100℃。已知，求：
图17
（1）加热过程中水吸收的热量；
（2）电加热杯的效率。
24. （6分）在“探究电流与电阻的关系”的实验中。
（1）请你根据小明设计的图18所示的电路图，用笔画线代替导线将图19的电路连接完整。
图18图19
（2）实验过程中，完成5Ω电阻测量后，保持滑动变阻器的滑片位置不变，将5Ω电阻换成10Ω电阻，闭合开关，为保持__________表的示数不变，应将滑动变阻器的滑片向__________（选填“左”或“右”）移动。
（3）下表是小明实验时记录的数据，分析表中数据可得出结论：在__________一定的情况下，通过导体的电流与导体的电阻成__________（选填“正比”或“反比”）。
（4）本实验采用多次测量，其目的是__________（选填字母标号）
A. 取平均值，减小误差B. 寻找普遍规律
25. （6分）小芳同学想测量一个未知阻值的电阻，但是身边只有一个阻值已知的定值电阻R0、一个电压不变的电源、一块电流表、开关和导线若干。经过认真思考，小芳连接好如图20所示的测量电路，请你依照她连接的电路，进一步解答如下问题：
图20
（1）写出主要实验步骤和需测量的物理量；
（2）写出待测电阻的数学表达式（用已知量和测量量表示）。
宁河区2023～2024 学年度第一学期期末练习
九年级物理参考答案
一、单项选择题（本大题共10 小题，每小题3分，共30分）
二、多项选择题（本大题共3 小题，每小题3分，共9分。全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
三、填空题（本大题共6 小题，每小题4分，共24分）
14. 220；串 15. A；B 16. 25；11
17. 引力；小 18. 2；480 19. ；300
四、综合题 （本大题共6 小题，共37分）
20. （6分）见下图
插座连接正确3分，电灯与开关连接正确3分
21. （6分）
（1）（3分）
（2）（3分）
※公式、代入及结果各1分
22. （6分）
（1）条形 （2）方向 （3）N
每空2分，共6分
23. （7分）
（1）（J）（4分）
（2）（3分）
24. （6分）
（1）如下图
（2）电压；右（3）电压；反比（4）B
第（1）小问，电压表连接正确1分；第（2）（3）（4）小问，每空1分；共6分
25. （6分）
（1）实验步骤：
①开关S、都闭合时，电流表的示数为； （2分）
②只闭合开关S时，电流表的示数为。 （2分）
（2）待测电阻的数学表达式为：
（2分）题号
1
2
3
4
5
6
7
8
9
10
答案
题号
11
12
13
答案
产品名称
电热水杯
额定电压
220V
额定功率
300W
容量
500mL
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0. 6
0. 3
0. 2
0. 15
题号
1
2
3
4
5
6
7
8
9
10
答案
C
C
A
B
B
A
B
C
D
A
题号
11
12
13
答案
AD
AC
BD
