这是一份专题09+电场+带电粒子在电场中的运动(练习)-2024年高考物理二轮复习讲练测(新教材新高考),文件包含专题09电场带电粒子在电场中的运动练习原卷版docx、专题09电场带电粒子在电场中的运动练习解析版docx等2份试卷配套教学资源,其中试卷共85页, 欢迎下载使用。

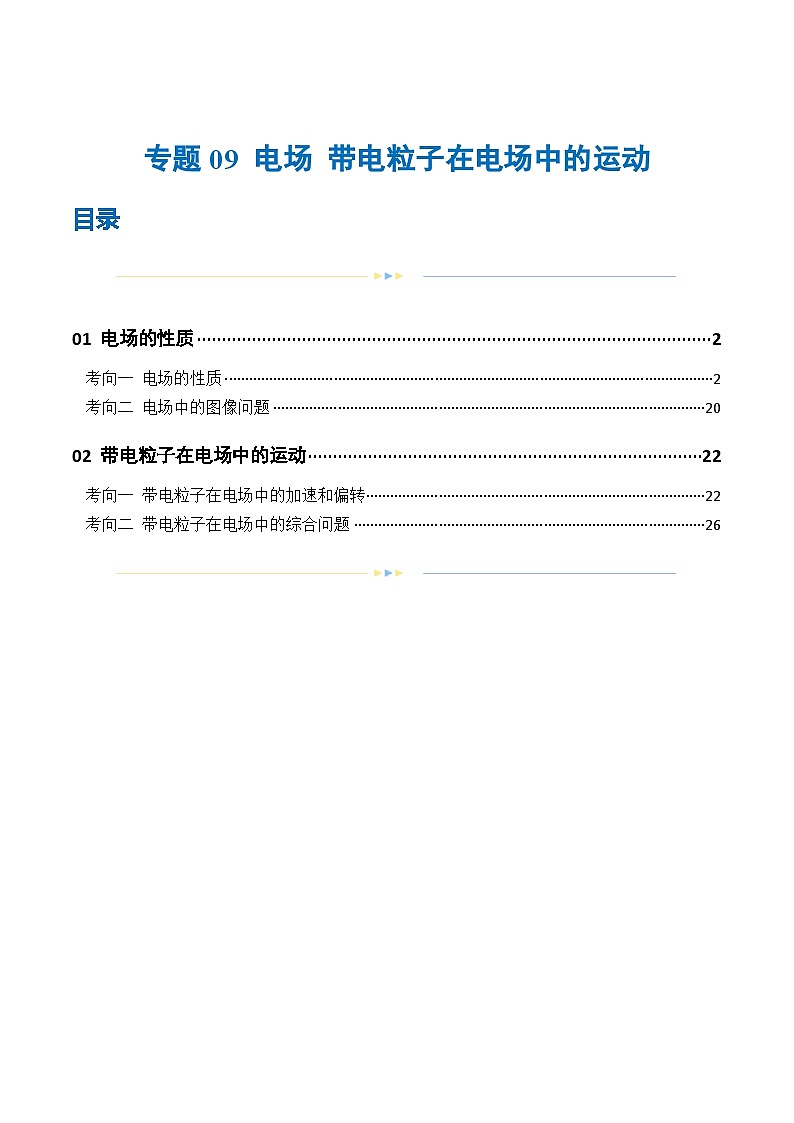

TOC \ "1-3" \h \z \u \l "_Tc154849007" 01 电场的性质 PAGEREF _Tc154849007 \h 2
\l "_Tc154849008" 考向一 电场的性质 PAGEREF _Tc154849008 \h 2
\l "_Tc154849009" 考向二 电场中的图像问题 PAGEREF _Tc154849009 \h 33
\l "_Tc154849010" 02 带电粒子在电场中的运动 PAGEREF _Tc154849010 \h 37
\l "_Tc154849011" 考向一 带电粒子在电场中的加速和偏转 PAGEREF _Tc154849011 \h 37
\l "_Tc154849012" 考向二 带电粒子在电场中的综合问题 PAGEREF _Tc154849012 \h 42

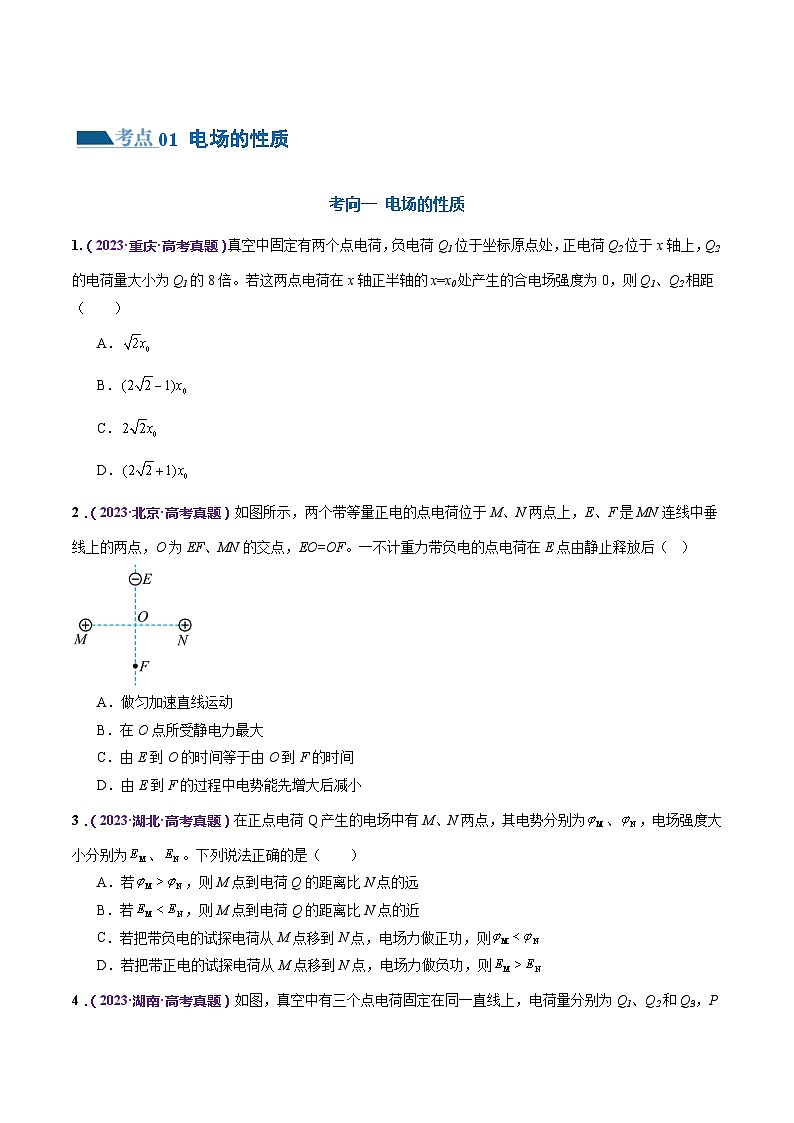

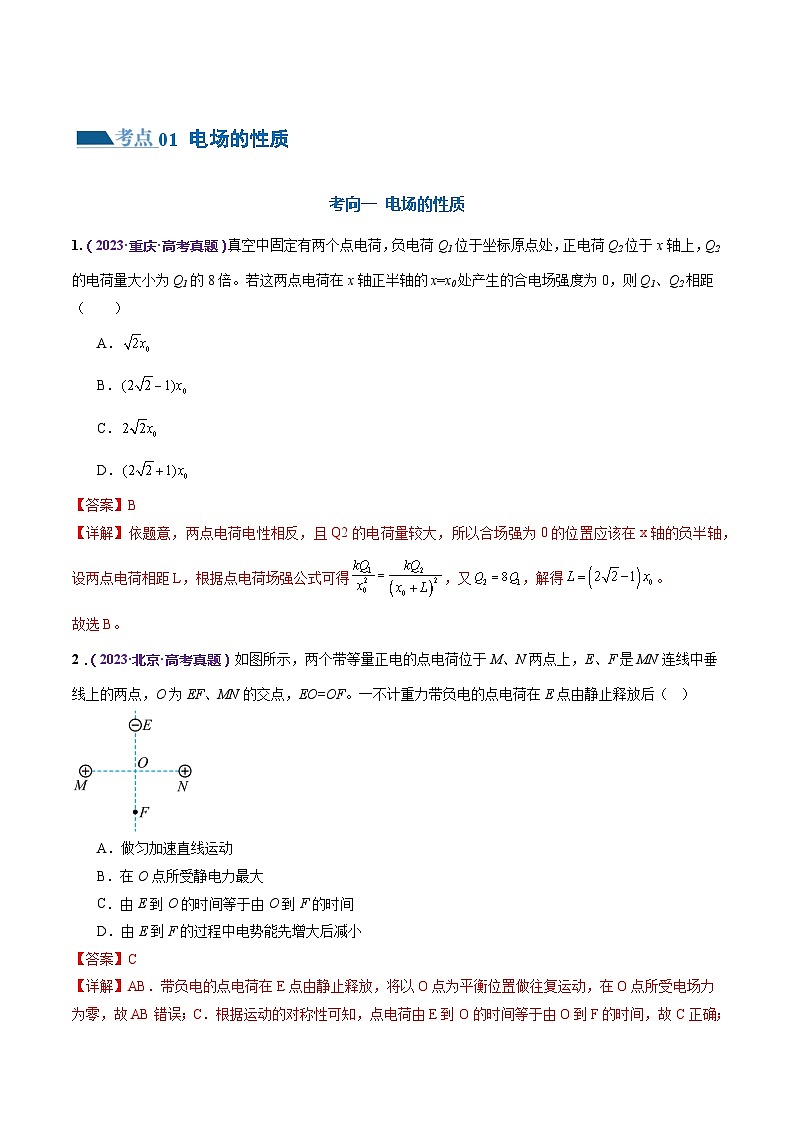

01 电场的性质
考向一 电场的性质
1.(2023·重庆·高考真题)真空中固定有两个点电荷,负电荷Q1位于坐标原点处,正电荷Q2位于x轴上,Q2的电荷量大小为Q1的8倍。若这两点电荷在x轴正半轴的x=x0处产生的合电场强度为0,则Q1、Q2相距( )
A.
B.
C.
D.
【答案】B
【详解】依题意,两点电荷电性相反,且Q2的电荷量较大,所以合场强为0的位置应该在x轴的负半轴,设两点电荷相距L,根据点电荷场强公式可得,又,解得。
故选B。
2.(2023·北京·高考真题)如图所示,两个带等量正电的点电荷位于M、N两点上,E、F是MN连线中垂线上的两点,O为EF、MN的交点,EO=OF。一不计重力带负电的点电荷在E点由静止释放后( )
A.做匀加速直线运动
B.在O点所受静电力最大
C.由E到O的时间等于由O到F的时间
D.由E到F的过程中电势能先增大后减小
【答案】C
【详解】AB.带负电的点电荷在E点由静止释放,将以O点为平衡位置做往复运动,在O点所受电场力为零,故AB错误;C.根据运动的对称性可知,点电荷由E到O的时间等于由O到F的时间,故C正确;
D.点电荷由E到F的过程中电场力先做正功后做负功,则电势能先减小后增大,故D错误。
故选C。
3.(2023·湖北·高考真题)在正点电荷Q产生的电场中有M、N两点,其电势分别为、,电场强度大小分别为、。下列说法正确的是( )
A.若,则M点到电荷Q的距离比N点的远
B.若,则M点到电荷Q的距离比N点的近
C.若把带负电的试探电荷从M点移到N点,电场力做正功,则
D.若把带正电的试探电荷从M点移到N点,电场力做负功,则
【答案】C

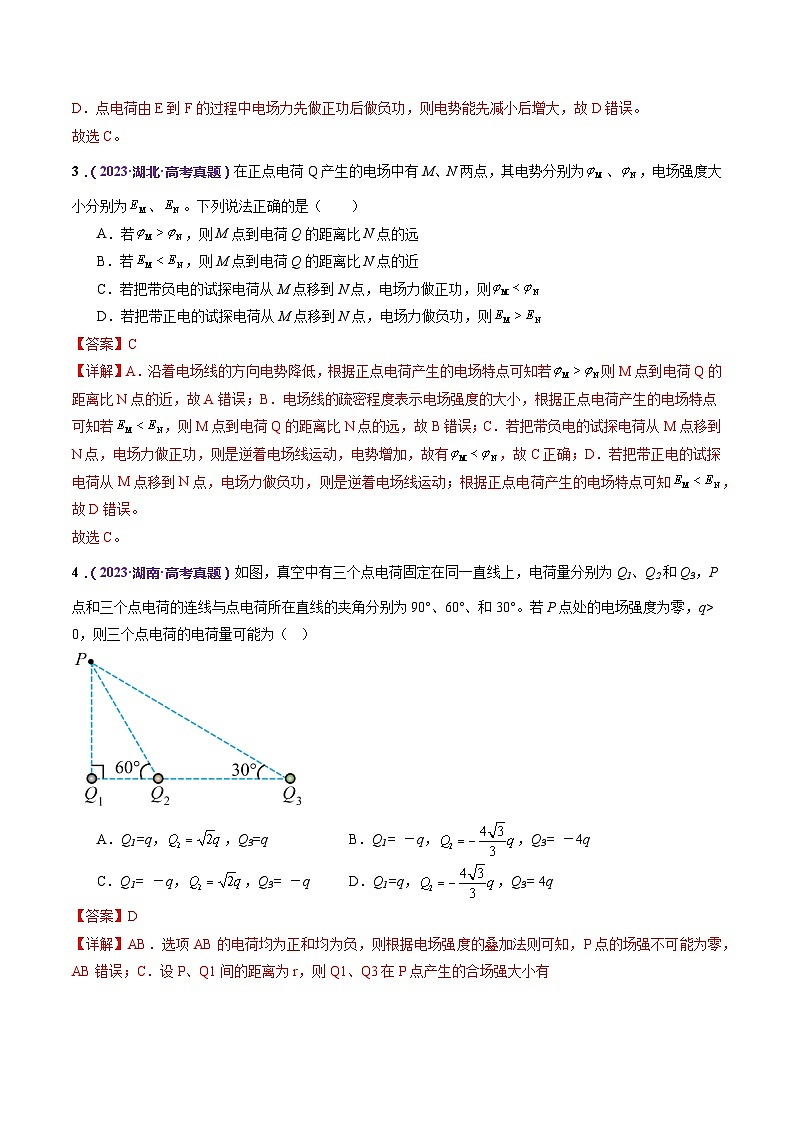

【详解】A.沿着电场线的方向电势降低,根据正点电荷产生的电场特点可知若则M点到电荷Q的距离比N点的近,故A错误;B.电场线的疏密程度表示电场强度的大小,根据正点电荷产生的电场特点可知若,则M点到电荷Q的距离比N点的远,故B错误;C.若把带负电的试探电荷从M点移到N点,电场力做正功,则是逆着电场线运动,电势增加,故有,故C正确;D.若把带正电的试探电荷从M点移到N点,电场力做负功,则是逆着电场线运动;根据正点电荷产生的电场特点可知,故D错误。
故选C。

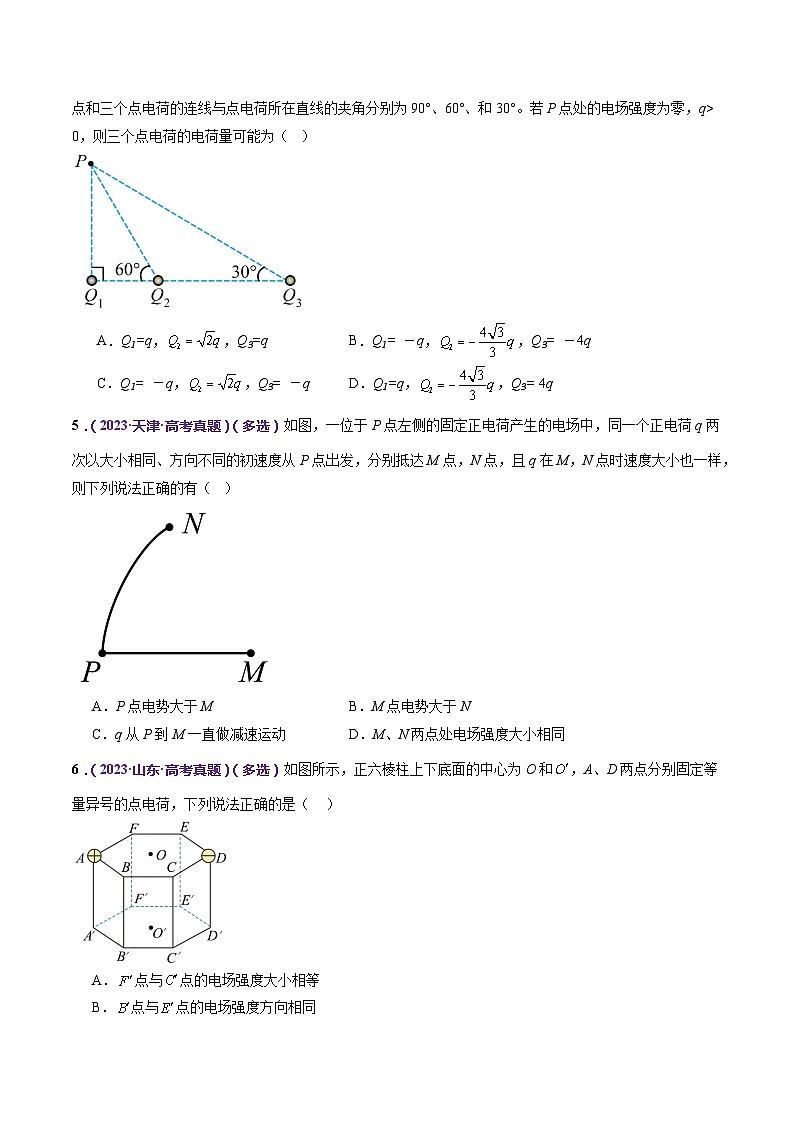

4.(2023·湖南·高考真题)如图,真空中有三个点电荷固定在同一直线上,电荷量分别为Q1、Q2和Q3,P点和三个点电荷的连线与点电荷所在直线的夹角分别为90°、60°、和30°。若P点处的电场强度为零,q> 0,则三个点电荷的电荷量可能为( )
A.Q1=q,,Q3=qB.Q1= -q,,Q3= -4q
C.Q1= -q,,Q3= -qD.Q1=q,,Q3= 4q
【答案】D
【详解】AB.选项AB的电荷均为正和均为负,则根据电场强度的叠加法则可知,P点的场强不可能为零,AB错误;C.设P、Q1间的距离为r,则Q1、Q3在P点产生的合场强大小有,解得,而Q2产生的场强大小为 ,则P点的场强不可能为零,C错误;D.设P、Q1间的距离为r,则Q1、Q3在P点产生的合场强大小有,解得,而Q2产生的场强大小为,则P点的场强可能为零,D正确。
故选D。
5.(2023·天津·高考真题)(多选)如图,一位于P点左侧的固定正电荷产生的电场中,同一个正电荷q两次以大小相同、方向不同的初速度从P点出发,分别抵达M点,N点,且q在M,N点时速度大小也一样,则下列说法正确的有( )
A.P点电势大于MB.M点电势大于N
C.q从P到M一直做减速运动D.M、N两点处电场强度大小相同
【答案】AD
【详解】ABC.由题意知,同一个正电荷q两次以大小相同、方向不同的初速度从P点出发,分别抵达M点与N点,且q在M,N点时速度大小也一样,由动能定理可知M、N两点的电势相同, M、N 两点位于以场源电荷为圆心的同一圆周上,由于场源点荷在P点左侧,所以P点电势高于M点电势,q从P到M做加速运动,故BC错误,A正确;D.根据以上分析可知,M、N两点在同一等势面上,且该电场是固定正电荷产生的电场,则说明M、N到固定正电荷的距离相等,由点电荷的场强公式可知M、N两点处电场强度大小相同,故D正确。
故选AD。
6.(2023·山东·高考真题)(多选)如图所示,正六棱柱上下底面的中心为O和,A、D两点分别固定等量异号的点电荷,下列说法正确的是( )
A.点与点的电场强度大小相等
B.点与点的电场强度方向相同
C.点与点的电势差小于点与点的电势差
D.将试探电荷由F点沿直线移动到O点,其电势能先增大后减小
【答案】ACD
【详解】D.将六棱柱的上表面拿出
由几何条件可知正电荷在OF中点K的场强方向垂直OF,则K点的合场强与OF的夹角为锐角,在F点的场强和OF的夹角为钝角,因此将正电荷从F移到O点过程中电场力先做负功后做正功,电势能先增大后减小,D正确;C.由等量异种电荷的电势分布可知,,,因此C正确;AB.由等量异种电荷的对称性可知和电场强度大小相等,和电场强度方向不同,A正确B错误;
故选ACD。
7.(2023·广东·高考真题)(多选)电子墨水是一种无光源显示技术,它利用电场调控带电颜料微粒的分布,使之在自然光的照射下呈现出不同颜色.透明面板下有一层胶囊,其中每个胶囊都是一个像素.如图所示,胶囊中有带正电的白色微粒和带负电的黑色微粒.当胶囊下方的电极极性由负变正时,微粒在胶囊内迁移(每个微粒电量保持不变),像素由黑色变成白色.下列说法正确的有( )
A.像素呈黑色时,黑色微粒所在区域的电势高于白色微粒所在区域的电势
B.像素呈白色时,黑色微粒所在区域的电势低于白色微粒所在区域的电势
C.像素由黑变白的过程中,电场力对白色微粒做正功
D.像素由白变黑的过程中,电场力对黑色微粒做负功
【答案】AC
【详解】A.像素呈黑色时,当胶囊下方的电极带负电,像素胶囊里电场线方向向下,所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势,故A正确;B.像素呈白色时,当胶囊下方的电极带正电,像素胶囊里电场线方向向上,所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势,故B错误;C.像素由黑变白的过程中,白色微粒受到的电场力向上,位移向上,电场力对白色微粒做正功,故C正确;D.像素由白变黑的过程中,黑色微粒受到的电场力向下,位移向下,电场力对黑色微粒做正功,故D错误。
故选AC。
8.(2023·河北·高考真题)(多选)如图,在轴上放置四个点电荷和位于点两侧,位于点两侧。点在轴上,且。取无穷远处电势为零,电荷位置与电荷量满足一定关系,使得以点为球心、以为半径的球面上各点的电势均为零。下列说法正确的是( )
A.两点电场强度的方向一定沿轴正方向
B.若在点放一正点电荷,则两点的电势一定升高
C.试探电荷沿轴运动过程中,若静电力始终不做功,则它受到的静电力始终为零
D.试探电荷沿轴运动过程中,若静电力始终不做功,则点的电场强度一定为零
【答案】BD
【详解】A.以点为球心、以为半径的球面为等势面,由电场强度和等势面的关系可知,两点电场强度的方向与半径垂直,与轴重合。由于无法判断各个电荷的电性,故两点电场强度的方向无法判断,故A错误;B.取无穷远处为零电势点,由于正点电荷周围的电势为正值,若在0点放一正点电荷,则两点的电势一定升高,故B正确;C.试探电荷沿轴运动过程中,根据电荷分布,若静电力始终不做功,则经过轴且垂直于轴的平面为等势面,但静电力不一定为零,故C错误;D.根据以点为球心、以为半径的球面为等势面,可知点的电场强度方向应与轴重合,再根据经过轴且垂直于轴的平面为等势面,可知点的电场强度方向应与轴垂直,同一点电场强度的方向是唯一的,故点的电场强度一定为零,故D正确。
故选BD。
9.(2023·辽宁·高考真题)(多选)图(a)为金属四极杆带电粒子质量分析器的局部结构示意图,图(b)为四极杆内垂直于x轴的任意截面内的等势面分布图,相邻两等势面间电势差相等,则( )
A.P点电势比M点的低
B.P点电场强度大小比M点的大
C.M点电场强度方向沿z轴正方向
D.沿x轴运动的带电粒子,电势能不变
【答案】CD
【详解】A.因P点所在的等势面高于M点所在的等势面,可知P点电势比M点的高,选项A错误;
B.因M点所在的等差等势面密集,则M点场强较P点大,即P点电场强度大小比M点的小,选项B错误;C.场强方向垂直等势面,且沿电场线方向电势逐渐降低,可知M点电场强度方向沿z轴正方向,选项C正确;D.因x轴上个点电势相等,则沿x轴运动的带电粒子,则电势能不变,选项D正确。
故选CD。
10.(2023·海南·高考真题)(多选)如图所示,正三角形三个顶点固定三个等量电荷,其中带正电,带负电,为边的四等分点,下列说法正确的是( )
A.、两点电场强度相同B.、两点电势相同
C.负电荷在点电势能比在点时要小D.负电荷在点电势能比在点时要大
【答案】BC
【详解】A.根据场强叠加以及对称性可知,MN两点的场强大小相同,但是方向不同,选项A错误;B.因在AB处的正电荷在MN两点的合电势相等,在C点的负电荷在MN两点的电势也相等,则MN两点电势相等,选项B正确;CD.因负电荷从M到O,因AB两电荷的合力对负电荷的库仑力从O指向M,则该力对负电荷做负功,C点的负电荷也对该负电荷做负功,可知三个电荷对该负电荷的合力对其做负功,则该负电荷的电势能增加,即负电荷在M点的电势能比在O点小;同理可知负电荷在N点的电势能比在O点小。选项C正确,D错误。
故选BC。
11.(2022·天津·高考真题)如图所示,一正点电荷固定在圆心,M、N是圆上的两点,下列说法正确的是( )
A.M点和N点电势相同
B.M点和N点电场强度相同
C.负电荷由M点到N点,电势能始终增大
D.负电荷由M点到N点,电场力始终做正功
【答案】A
【详解】AB.M、N是以O为圆心的圆上的两点,则电势相同,场强大小相等方向不同,A正确,B错误;
CD.由于两点电势相等,负电荷由M点到N点,电场力做功为零,电势能变化量为零,CD错误。
故选A。
12.(2022·福建·高考真题)平时我们所处的地球表面,实际上存在场强大小为的电场,可将其视为匀强电场,在地面立一金属杆后空间中的等势面如图所示。空间中存在a、b、c三点,其中a点位于金属杆正上方,b、c等高。则下列说法正确的是( )
A.b、c两点的电势差B.a点场强大小大于
C.a点场强方向水平向右D.a点的电势低于c点
【答案】B
【详解】A.由图可知,b、c两点的电势差为,故A错误;B.由图可知,a点与相邻两等势面的距离小于,电势差等于,根据,可知a点场强大小大于,故B正确;C.根据场强方向垂直于等势面,可知a点的场强方向沿竖直方向,不是水平方向,故C错误;D.由图可知,a点与c点在同一等势面上,电势均为,故D错误。
故选B。
13.(2022·湖南·高考真题)如图,四根完全相同的均匀带正电绝缘长棒对称放置在长方体的四条长边a、b、c、d上。移去a处的绝缘棒,假定另外三根绝缘棒电荷分布不变。关于长方体几何中心O点处电场强度方向和电势的变化,下列说法正确的是( )
A.电场强度方向垂直指向a,电势减小
B.电场强度方向垂直指向c,电势减小
C.电场强度方向垂直指向a,电势增大
D.电场强度方向垂直指向c,电势增大
【答案】A
【详解】根据对称性可知,移去a处的绝缘棒后,电场强度方向垂直指向a,再根据电势的叠加原理,单个点电荷在距其r处的电势为(取无穷远处电势为零)现在撤去a处的绝缘棒后,q减小,则O点的电势减小。
故选A。
14.(2022·山东·高考真题)半径为R的绝缘细圆环固定在图示位置,圆心位于O点,环上均匀分布着电量为Q的正电荷。点A、B、C将圆环三等分,取走A、B处两段弧长均为的小圆弧上的电荷。将一点电荷q置于延长线上距O点为的D点,O点的电场强度刚好为零。圆环上剩余电荷分布不变,q为( )
A.正电荷,B.正电荷,
C.负电荷,D.负电荷,
【答案】C
【详解】取走A、B处两段弧长均为的小圆弧上的电荷,根据对称性可知,圆环在O点产生的电场强度为与A在同一直径上的A1和与B在同一直径上的B1产生的电场强度的矢量和,如图所示,因为两段弧长非常小,故可看成点电荷,则有,由图可知,两场强的夹角为,则两者的合场强为,根据O点的合场强为0,则放在D点的点电荷带负电,大小为,根据,联立解得,
故选C。
15.(2022·重庆·高考真题)(多选)如图为两点电荷Q、的电场等势面分布示意图,Q、位于x轴上,相邻等势面的电势差为。若x轴上的M点和N点位于等势面上,P为某等势面上一点,则( )
A.N点的电场强度大小比M点的大
B.Q为正电荷
C.M点的电场方向沿x轴负方向
D.P点与M点的电势差为
【答案】AD
【详解】A.等差等势线的密度体现场强的大小,由图可知N点的等差等势线比M点更密,则N点的电场强度大小比M点的大,故A正确;B.沿着电场线电势逐渐降低,由图可知电场线由N指向Q,则Q为负电荷,故B错误;C.沿着电场线电势逐渐降低,结合各等势线的电势高低关系可知M点的电场方向沿x轴正方向,故C错误;D.M点与N点等势均为0V,P点与N点的等势线间隔四个,而相邻等势面的电势差为,则P点与M点的电势差为,故D正确。
故选AD。
16.(2022·海南·高考真题)(多选)某带电体周围的电场线和等势面如图所示,设A点的电场强度为,电势为,B点的电场强度为,电势为,则有( )
A.B.C.D.
【答案】BD
【详解】AB.根据电场线的疏密程度表示电场的强弱,电场线越密,电场强度越大,则B点的电场强度较大,即,故A错误,B正确;CD.根据电场线与等势面垂直,且电势较高的等势面指向电势较低的等势面,所以B点的电势较大,即故C错误,D正确。
故选BD。
17.(2021·江苏·高考真题)一球面均匀带有正电荷,球内的电场强度处处为零,如图所示,O为球心,A、B为直径上的两点,,现垂直于将球面均分为左右两部分,C为截面上的一点,移去左半球面,右半球面所带电荷仍均匀分布,则( )
A.O、C两点电势相等
B.A点的电场强度大于B点
C.沿直线从A到B电势先升高后降低
D.沿直线从A到B电场强度逐渐增大
【答案】A
【详解】A.由于球壳内部的场强为零,补全以后可知在左右侧球壳在C点的合场强为零,因左右球壳的场强具有对称性,要想合场强为零只能是两部分球壳在C点的场强都是水平方向,则可以知道右侧球壳在C点的合场强水平向左,同理OC上其他点的场强都是水平向左,因此OC是等势线,故A正确;BD.将题中半球壳补成一个完整的球壳,且带电均匀,设左、右半球在A点产生的电场强度大小分别为E1和E2;由题知,均匀带电球壳内部电场强度处处为零,则知E1=E2,根据对称性,左右半球在B点产生的电场强度大小分别为E2和E1,且E1=E2,在图示电场中,A的电场强度大小为E2,方向向左,B的电场强度大小为E1,方向向左,所以A点的电场强度与B点的电场强度相同,沿直线从A到B电场强度不可能逐渐增大,故BD错误;C.根据电场的叠加原理可知,在AB连线上电场线方向向左,沿着电场线方向电势逐渐降低,则沿直线从A到B电势升高,故C错误;
故选A。
18.(2021·辽宁·高考真题)等量异号点电荷固定在水平向右的匀强电场中,电场分布如图所示,实线表示电场线,虚线表示等势线。将同一负电荷先后置于a、b两点,电势能分别为Epa和Epb,电荷所受电场力大小分别为Fa和Fb,则( )
A.,Fa>FbB.,FaFbD.,Fa0)。若上述过程仅由方向平行于y轴的匀强电场实现,粒子从О到Р运动的时间为t1,到达Р点的动能为Ek1。若上述过程仅由方向垂直于纸面的匀强磁场实现,粒子从O到Р运动的时间为t2,到达Р点的动能为Ek2。下列关系式正确的是·( )
A.t1 t2
C.Ek1Ek2
【答案】AD
【详解】AB.该过程中由方向平行于y轴的匀强电场实现,此时粒子做类平抛运动,沿x轴正方向做匀速直线运动;当该过程仅由方向垂直于纸面的匀强磁场实现时,此时粒子做匀速圆周运动,沿x轴正方向分速度在减小,根据,可知t1Ek2,故C错误,D正确。
故选AD。
9.(2021·福建·高考真题)如图(a),同一竖直平面内A、B、M、N四点距O点的距离均为,O为水平连线的中点,M、N在连线的中垂线上。A、B两点分别固定有一点电荷,电荷量均为Q()。以O为原点,竖直向下为正方向建立x轴。若取无穷远处为电势零点,则上的电势随位置x的变化关系如图(b)所示。一电荷量为Q()的小球以一定初动能从M点竖直下落,一段时间后经过N点,其在段运动的加速度大小a随位置x的变化关系如图(c)所示。图中g为重力加速度大小,k为静电力常量。
(1)求小球在M点所受电场力大小。
(2)当小球运动到N点时,恰与一沿x轴负方向运动的不带电绝缘小球发生弹性碰撞。已知与的质量相等,碰撞前、后的动能均为,碰撞时间极短。求碰撞前的动量大小。
(3)现将固定在N点,为保证能运动到N点与之相碰,从M点下落时的初动能须满足什么条件?
【答案】(1);(2);(3)
【详解】(1)设A到M点的距离为,A点的电荷对小球的库仑力大小为,由库仑定律有 ①
设小球在点所受电场力大小为,由力的合成有 ②
联立①②式,由几何关系并代入数据得 ③
(2)设O点下方处为点,与的距离为,小球在处所受的库仑力大小为,由库仑定律和力的合成有 ④
式中
设小球的质量为,小球在点的加速度大小为,由牛顿第二定律有 ⑤
由图(c)可知,式中
联立④⑤式并代入数据得 ⑥
设的质量为,碰撞前、后的速度分别为,,碰撞前、后的速度分别为,,取竖直向下为正方向。由动量守恒定律和能量守恒定律有
⑦
⑧
设小球S2碰撞前的动量为,由动量的定义有 ⑨
依题意有
联立⑥⑦⑧⑨式并代入数据,得⑩
即碰撞前的动量大小为。
(3)设O点上方处为D点。根据图(c)和对称性可知,在D点所受的电场力大小等于小球的重力大小,方向竖直向上,在此处加速度为0;在D点上方做减速运动,在D点下方做加速运动,为保证能运动到N点与相碰,运动到D点时的速度必须大于零。
设M点与D点电势差为,由电势差定义有 ⑪
设小球初动能为,运动到D点的动能为,由动能定理有
⑫
⑬
由对称性,D点与C点电势相等,M点与N点电势相等,依据图(b)所给数据,并联立⑥⑪⑫⑬式可得 ⑭
65.(2021·北京·高考真题)如图所示,M为粒子加速器;N为速度选择器,两平行导体板之间有方向相互垂直的匀强电场和匀强磁场,磁场的方向垂直纸面向里,磁感应强度为B。从S点释放一初速度为0、质量为m、电荷量为q的带正电粒子,经M加速后恰能以速度v沿直线(图中平行于导体板的虚线)通过N。不计重力。
(1)求粒子加速器M的加速电压U;
(2)求速度选择器N两板间的电场强度E的大小和方向;
(3)仍从S点释放另一初速度为0、质量为2m、电荷量为q的带正电粒子,离开N时粒子偏离图中虚线的距离为d,求该粒子离开N时的动能。
【答案】(1);(2),方向垂直导体板向下;(3)
【详解】(1)粒子直线加速,根据功能关系有
解得
(2)速度选择器中电场力与洛伦兹力平衡
得
方向垂直导体板向下。
(3)粒子在全程电场力做正功,根据功能关系有
解得
10.(2023·四川成都·统考一模)如图,在第一象限0≤x≤2L区域内存在沿y轴正方向的匀强电场(未知),2L
