河南省平顶山市汝州市2023-2024学年九年级上学期1月期末物理试题

这是一份河南省平顶山市汝州市2023-2024学年九年级上学期1月期末物理试题，共12页。

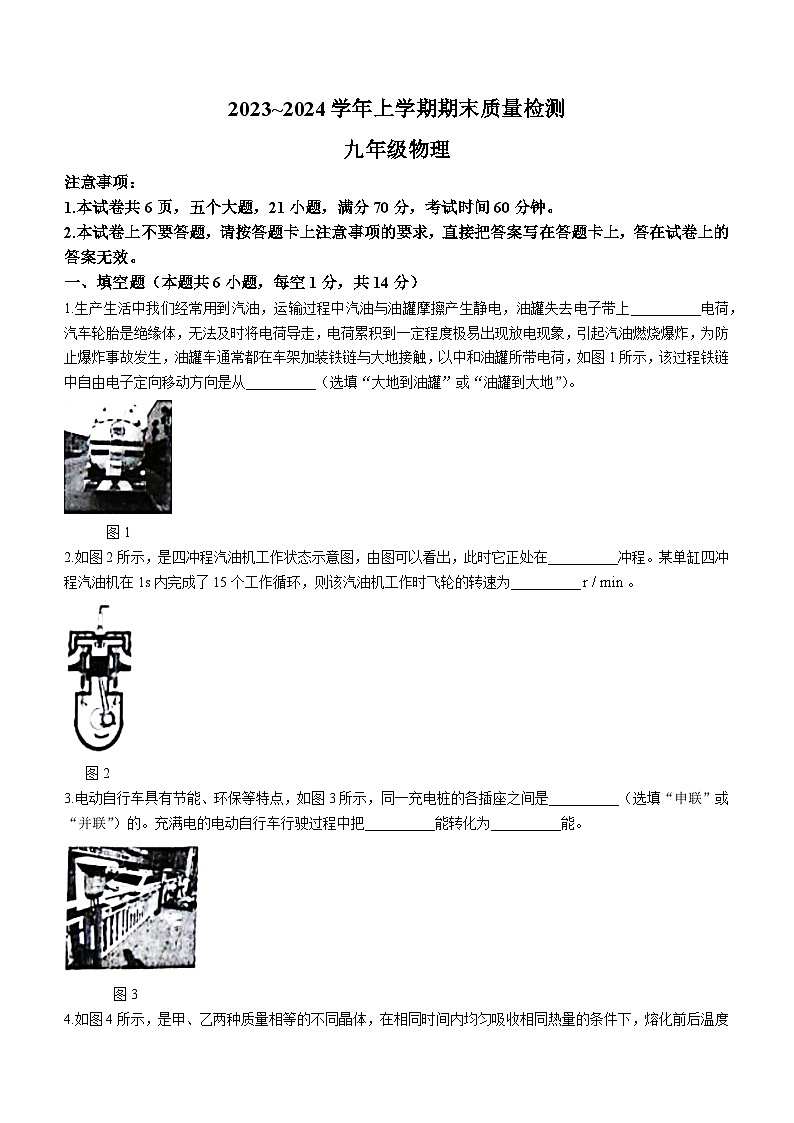

注意事项：
1.本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求，直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）
1.生产生活中我们经常用到汽油，运输过程中汽油与油罐摩擦产生静电，油罐失去电子带上__________电荷，汽车轮胎是绝缘体，无法及时将电荷导走，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触，以中和油罐所带电荷，如图1所示，该过程铁链中自由电子定向移动方向是从__________（选填“大地到油罐”或“油罐到大地”）。
图1
2.如图2所示，是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在__________冲程。某单缸四冲程汽油机在1s内完成了15个工作循环，则该汽油机工作时飞轮的转速为__________。
图2
3.电动自行车具有节能、环保等特点，如图3所示，同一充电桩的各插座之间是__________（选填“申联”或“并联”）的。充满电的电动自行车行驶过程中把__________能转化为__________能。
图3

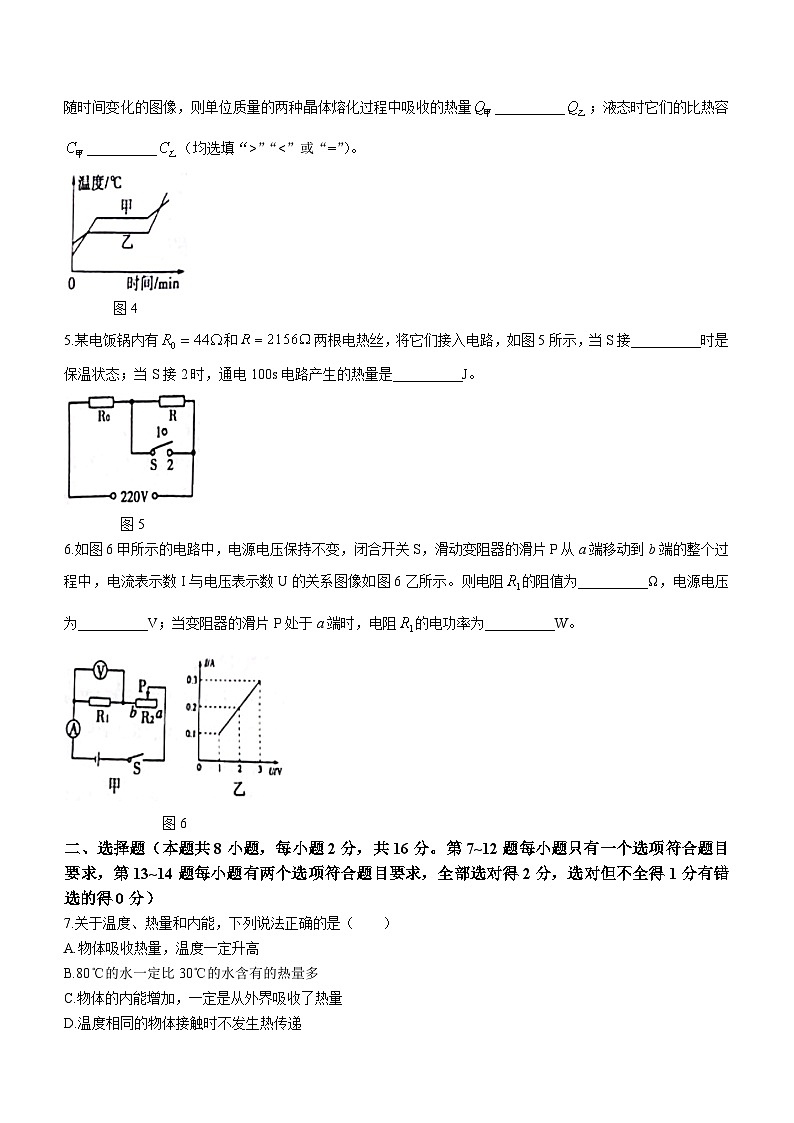

4.如图4所示，是甲、乙两种质量相等的不同晶体，在相同时间内均匀吸收相同热量的条件下，熔化前后温度随时间变化的图像，则单位质量的两种晶体熔化过程中吸收的热量__________；液态时它们的比热容__________（均选填“>”“ 5.1 6.10 3 0.1
评分标准：参考以上标准给分，其他答案只要合理同样给分。
二、选择题（每小题2分，共16分）
三、作图题（每小题2分，共4分）
15.如答案图1所示。16.如答案图2所示。
答案图1 答案图2
四、实验探究题（本题共3小题，第17题6分，第18题6分，第19题6分，共18分）
17.（1）质量
（2）加热时间
（3）42
（4）2∶1 A
（5）控制变量
18.（1）U形管中液面高度的变化
（2）电阻大小 右
（3）使通过和的电流不相等
（4）变小
（5）甲
19.（1）如答案图3（2分）
答案图3
（2）灯泡短路
（3）B 0.625
（4）
评分标准：参考以上标准给分，其他答案只要合理同样给分。
五、综合应用题（20小题9分，21小题9分，共18分）
20.解：（1）600 大
（2）由题图19丙可知，当时，
R两端的电压
电路中的电流
的阻值
（3）小华站在体重计上，电路中的电流
电路的总电阻
压敏电阻
由图19丙可得，小华的重力为800N
21.解：（1）电热丝电阻
（2）由图像可知，豆浆机正常工作一次电动机工作时间，
电热管工作时间
豆浆机正常工作做一次豆浆，电流做功：
（3）豆浆机3min内消耗的电能
豆浆机实际功率：
电路实际电压：
答：（1）豆浆机正常工作时，电热丝电阻是80Ω。
（2）豆浆机正常工作做一次豆浆，电流做功。
（3）他家电路的实际电压是200V。
工作时间（min）
0~1
1~5
5~6
6~10
工作状态
粉碎打浆
加热
粉碎打浆
加热
题号
7
8
9
10
11
12
13
14
答案
D
C
B
C
C
D
CD
AB
