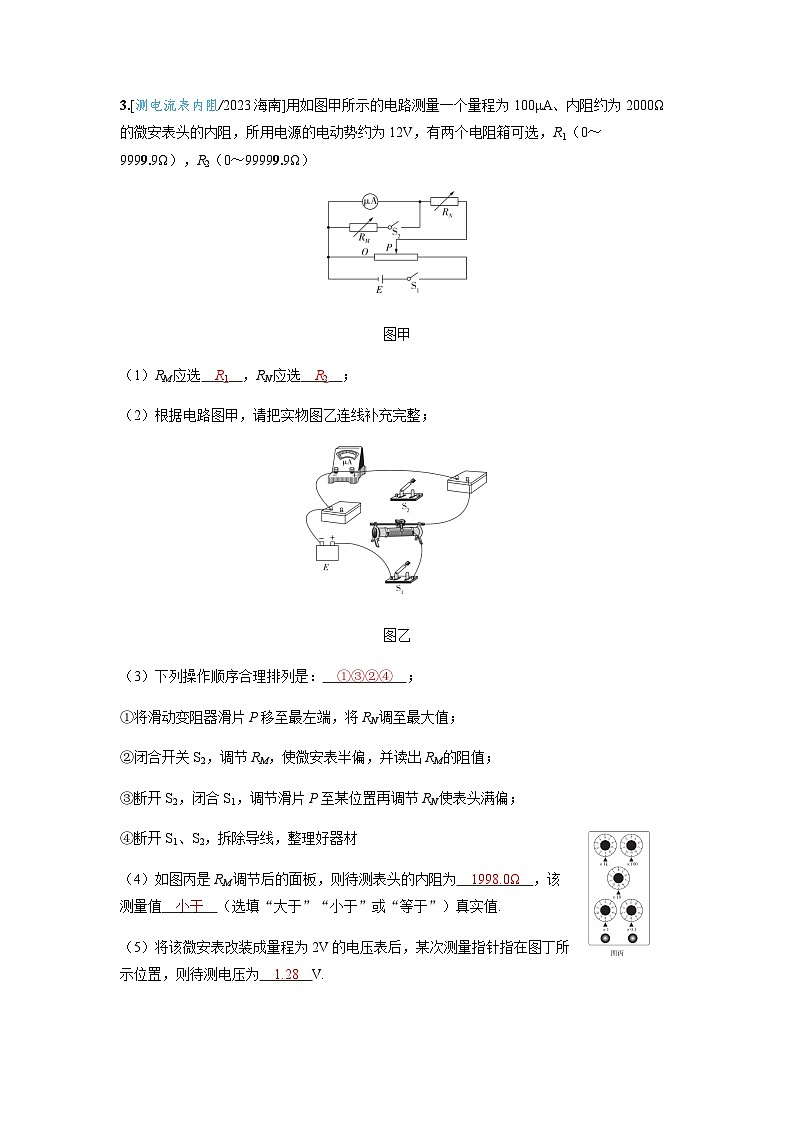

图甲
（1）RM应选 R1 ，RN应选 R2 ；
（2）根据电路图甲，请把实物图乙连线补充完整；
图乙
（3）下列操作顺序合理排列是： ①③②④ ；
①将滑动变阻器滑片P移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM的阻值；
③断开S2，闭合S1，调节滑片P至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材
（4）如图丙是RM调节后的面板，则待测表头的内阻为 1998.0Ω ，该测量值 小于 （选填“大于”“小于”或“等于”）真实值.
（5）将该微安表改装成量程为2V的电压表后，某次测量指针指在图丁所示位置，则待测电压为 1.28 V.
图丁
（6）某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN的值，在滑片P不变的情况下，S2闭合后调节电阻箱RM，使电表半偏时读出RM，若认为O、P间电压不变，则微安表内阻为 RNRMRN－RM （用RM、RN表示）.
解析 （1）根据半偏法的测量原理可知，闭合开关S2之后，要求通过RN的电流应基本不变，就需要RN较大，对下方分压电路影响甚微，故RM应选R1，RN应选R2.
（2）按实验原理图依次连接实物电路，如图所示.
（3）闭合开关S1前，需要调节滑动变阻器滑片，使测量电路短路，即滑片P移至最左端，然后断开S2、闭合S1，调节滑片P使微安表达到满偏，接着闭合S2，保证滑片P不动，调节RM，使微安表半偏，最后断开所有开关，拆除导线，整理器材.故正确的操作顺序是①③②④.
（4）根据半偏法的测量原理可知，读出的RM即微安表的内阻，则由图丙可知微安表的内阻为1998.0Ω.闭合S2后，相当于RM由无穷大变成有限值，RM的阻值变小，流过RN的电流大于原来的电流，则流过RM的电流大于IA2，故RM的阻值小于RA.
（5）按读数规则，微安表的示数为64μA，按换算关系2V100μA＝Ux64μA可知待测电压Ux为1.28V.
（6）根据题意可得IA（RA＋RN）＝（IA2＋IA2RARM）RN＋IA2·RA，得RA＝RNRMRN－RM.
考法拓展
[测电压表内阻]某同学利用图甲所示电路测量量程为2.5V的电压表V的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R（最大阻值为99999.9Ω），滑动变阻器R1（最大阻值为50Ω），滑动变阻器R2（最大阻值为5kΩ），直流电源E（电动势为3V），开关1个，导线若干.实验步骤如下：
①按电路原理图甲连接实验器材；
②将电阻箱阻值调为零，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；
③调节滑动变阻器滑片，使电压表满偏；
④保持滑动变阻器滑片的位置不变，调节电阻箱的阻值，使电压表的示数为2.00V，记下电阻箱的阻值.
回答下列问题：
（1）实验中应选择滑动变阻器 R1 （选填“R1”或“R2”）.
（2）根据图甲所示电路将图乙中的实物连线.
图乙
（3）实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为 2520 Ω（结果保留到个位）.〗
（4）如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满偏电流为 D （填正确答案标号）.
A.100μAB.250μAC.500μAD.1mA
答案 （2）如图所示
解析 （1）本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R1可减小实验误差.
（2）滑动变阻器为分压式接法，实物图连线如图所示.
（3）电压表和电阻箱串联，它们各自两端的电压分别为2.00V和0.50V，则RV＝4R＝2520Ω.
（4）电压表的满偏电流Ig＝URV＝2.52520A≈1mA，故D正确.
电流半偏法
电压半偏法
电路图
实验步骤
（1）先断开S2，再闭合S1，将R1由最大阻值逐渐调小，使电流表读数等于其量程Im；
（2）保持R1不变，闭合S2，将电阻箱R2由最大阻值逐渐调小，当电流表读数等于12Im时记录下R2的值，则RA＝R2
（1）将R2的阻值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程Um；
（2）保持R1的滑动触头不动，调节R2，当电压表读数等于12Um时记录下R2的值，则RV＝R2
实验原理
当闭合S2时，因为R1≫RA，故总电流变化极小，认为不变（仍为Im），电流表读数为Im2，则R2中的电流为Im2，所以RA＝R2
RV≫R1，R2接入电路时可认为电压表和R2两端的总电压不变，仍为Um，当电压表读数为Um2时，R2两端电压也为Um2，则二者的电阻相等，即RV＝R2
误差分析
（1）测量值偏小：RA测＝R2＜RA真.
（2）原因分析：当闭合S2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的内阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小.
（3）减小误差的方法：选电动势较大的电源E，选最大阻值非常大的滑动变阻器R1，满足R1≫RA
（1）测量值偏大：RV测＝R2＞RV真.
（2）原因分析：当R2的阻值由零逐渐增大时，R2与电压表两端的总电压也将逐渐增大，因此电压表读数等于12Um时，R2两端的电压将大于12Um，使R2＞RV，从而造成RV的测量值偏大.显然电压表半偏法适用于测量内阻较大的电压表的内阻.
（3）减小误差的方法：选电动势较大的电源E，选最大阻值较小的滑动变阻器R1，满足R1≪RV
图甲
（1）RM应选 R1 ，RN应选 R2 ；
（2）根据电路图甲，请把实物图乙连线补充完整；
图乙
（3）下列操作顺序合理排列是： ①③②④ ；
①将滑动变阻器滑片P移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM的阻值；
③断开S2，闭合S1，调节滑片P至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材
（4）如图丙是RM调节后的面板，则待测表头的内阻为 1998.0Ω ，该测量值 小于 （选填“大于”“小于”或“等于”）真实值.
（5）将该微安表改装成量程为2V的电压表后，某次测量指针指在图丁所示位置，则待测电压为 1.28 V.
图丁
（6）某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN的值，在滑片P不变的情况下，S2闭合后调节电阻箱RM，使电表半偏时读出RM，若认为O、P间电压不变，则微安表内阻为 RNRMRN－RM （用RM、RN表示）.
解析 （1）根据半偏法的测量原理可知，闭合开关S2之后，要求通过RN的电流应基本不变，就需要RN较大，对下方分压电路影响甚微，故RM应选R1，RN应选R2.
（2）按实验原理图依次连接实物电路，如图所示.
（3）闭合开关S1前，需要调节滑动变阻器滑片，使测量电路短路，即滑片P移至最左端，然后断开S2、闭合S1，调节滑片P使微安表达到满偏，接着闭合S2，保证滑片P不动，调节RM，使微安表半偏，最后断开所有开关，拆除导线，整理器材.故正确的操作顺序是①③②④.
（4）根据半偏法的测量原理可知，读出的RM即微安表的内阻，则由图丙可知微安表的内阻为1998.0Ω.闭合S2后，相当于RM由无穷大变成有限值，RM的阻值变小，流过RN的电流大于原来的电流，则流过RM的电流大于IA2，故RM的阻值小于RA.
（5）按读数规则，微安表的示数为64μA，按换算关系2V100μA＝Ux64μA可知待测电压Ux为1.28V.
（6）根据题意可得IA（RA＋RN）＝（IA2＋IA2RARM）RN＋IA2·RA，得RA＝RNRMRN－RM.
考法拓展
[测电压表内阻]某同学利用图甲所示电路测量量程为2.5V的电压表V的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R（最大阻值为99999.9Ω），滑动变阻器R1（最大阻值为50Ω），滑动变阻器R2（最大阻值为5kΩ），直流电源E（电动势为3V），开关1个，导线若干.实验步骤如下：
①按电路原理图甲连接实验器材；
②将电阻箱阻值调为零，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；
③调节滑动变阻器滑片，使电压表满偏；
④保持滑动变阻器滑片的位置不变，调节电阻箱的阻值，使电压表的示数为2.00V，记下电阻箱的阻值.
回答下列问题：
（1）实验中应选择滑动变阻器 R1 （选填“R1”或“R2”）.
（2）根据图甲所示电路将图乙中的实物连线.
图乙
（3）实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为 2520 Ω（结果保留到个位）.〗
（4）如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满偏电流为 D （填正确答案标号）.
A.100μAB.250μAC.500μAD.1mA
答案 （2）如图所示
解析 （1）本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R1可减小实验误差.
（2）滑动变阻器为分压式接法，实物图连线如图所示.
（3）电压表和电阻箱串联，它们各自两端的电压分别为2.00V和0.50V，则RV＝4R＝2520Ω.
（4）电压表的满偏电流Ig＝URV＝2.52520A≈1mA，故D正确.
电流半偏法
电压半偏法
电路图
实验步骤
（1）先断开S2，再闭合S1，将R1由最大阻值逐渐调小，使电流表读数等于其量程Im；
（2）保持R1不变，闭合S2，将电阻箱R2由最大阻值逐渐调小，当电流表读数等于12Im时记录下R2的值，则RA＝R2
（1）将R2的阻值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程Um；
（2）保持R1的滑动触头不动，调节R2，当电压表读数等于12Um时记录下R2的值，则RV＝R2
实验原理
当闭合S2时，因为R1≫RA，故总电流变化极小，认为不变（仍为Im），电流表读数为Im2，则R2中的电流为Im2，所以RA＝R2
RV≫R1，R2接入电路时可认为电压表和R2两端的总电压不变，仍为Um，当电压表读数为Um2时，R2两端电压也为Um2，则二者的电阻相等，即RV＝R2
误差分析
（1）测量值偏小：RA测＝R2＜RA真.
（2）原因分析：当闭合S2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的内阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小.
（3）减小误差的方法：选电动势较大的电源E，选最大阻值非常大的滑动变阻器R1，满足R1≫RA
（1）测量值偏大：RV测＝R2＞RV真.
（2）原因分析：当R2的阻值由零逐渐增大时，R2与电压表两端的总电压也将逐渐增大，因此电压表读数等于12Um时，R2两端的电压将大于12Um，使R2＞RV，从而造成RV的测量值偏大.显然电压表半偏法适用于测量内阻较大的电压表的内阻.
（3）减小误差的方法：选电动势较大的电源E，选最大阻值较小的滑动变阻器R1，满足R1≪RV
