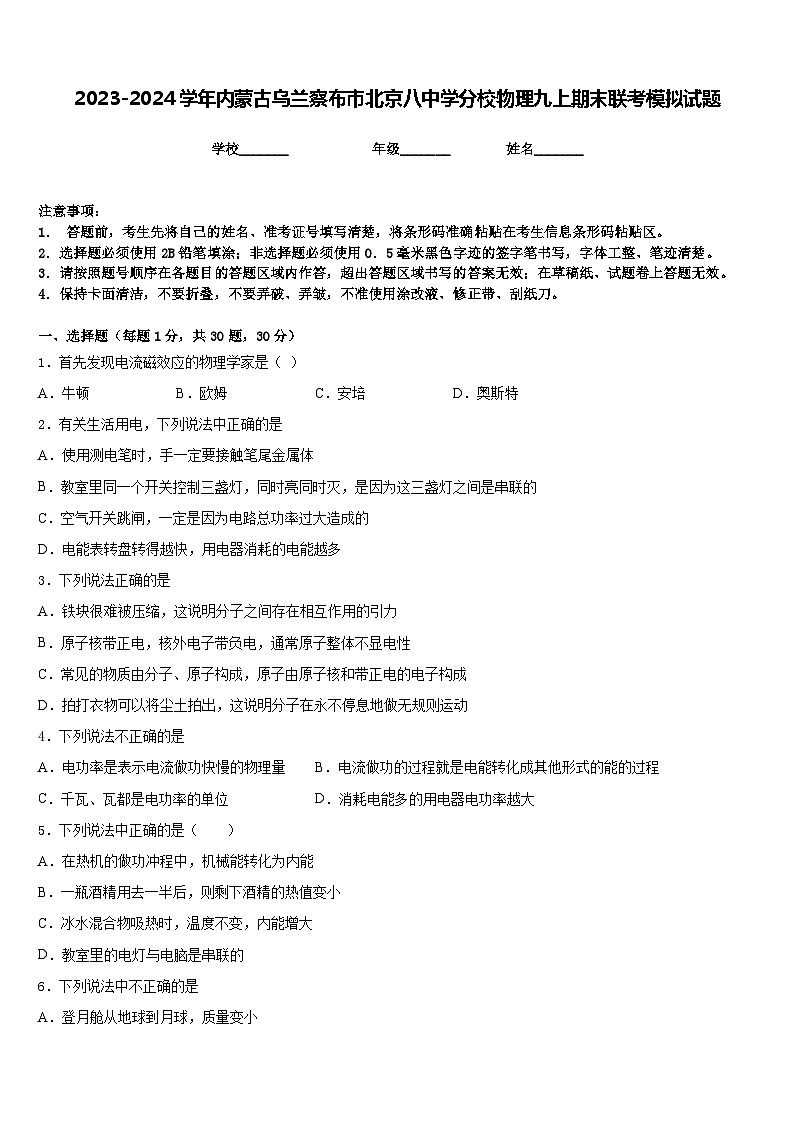

2023-2024学年内蒙古乌兰察布市北京八中学分校物理九上期末联考模拟试题含答案

这是一份2023-2024学年内蒙古乌兰察布市北京八中学分校物理九上期末联考模拟试题含答案，共8页。试卷主要包含了下列说法中正确的是，下列说法中不正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．首先发现电流磁效应的物理学家是（ ）
A．牛顿B．欧姆C．安培D．奥斯特
2．有关生活用电，下列说法中正确的是
A．使用测电笔时，手一定要接触笔尾金属体
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多
3．下列说法正确的是
A．铁块很难被压缩，这说明分子之间存在相互作用的引力
B．原子核带正电，核外电子带负电，通常原子整体不显电性
C．常见的物质由分子、原子构成，原子由原子核和带正电的电子构成
D．拍打衣物可以将尘土拍出，这说明分子在永不停息地做无规则运动
4．下列说法不正确的是
A．电功率是表示电流做功快慢的物理量B．电流做功的过程就是电能转化成其他形式的能的过程
C．千瓦、瓦都是电功率的单位D．消耗电能多的用电器电功率越大
5．下列说法中正确的是（ ）
A．在热机的做功冲程中，机械能转化为内能
B．一瓶酒精用去一半后，则剩下酒精的热值变小
C．冰水混合物吸热时，温度不变，内能增大
D．教室里的电灯与电脑是串联的
6．下列说法中不正确的是

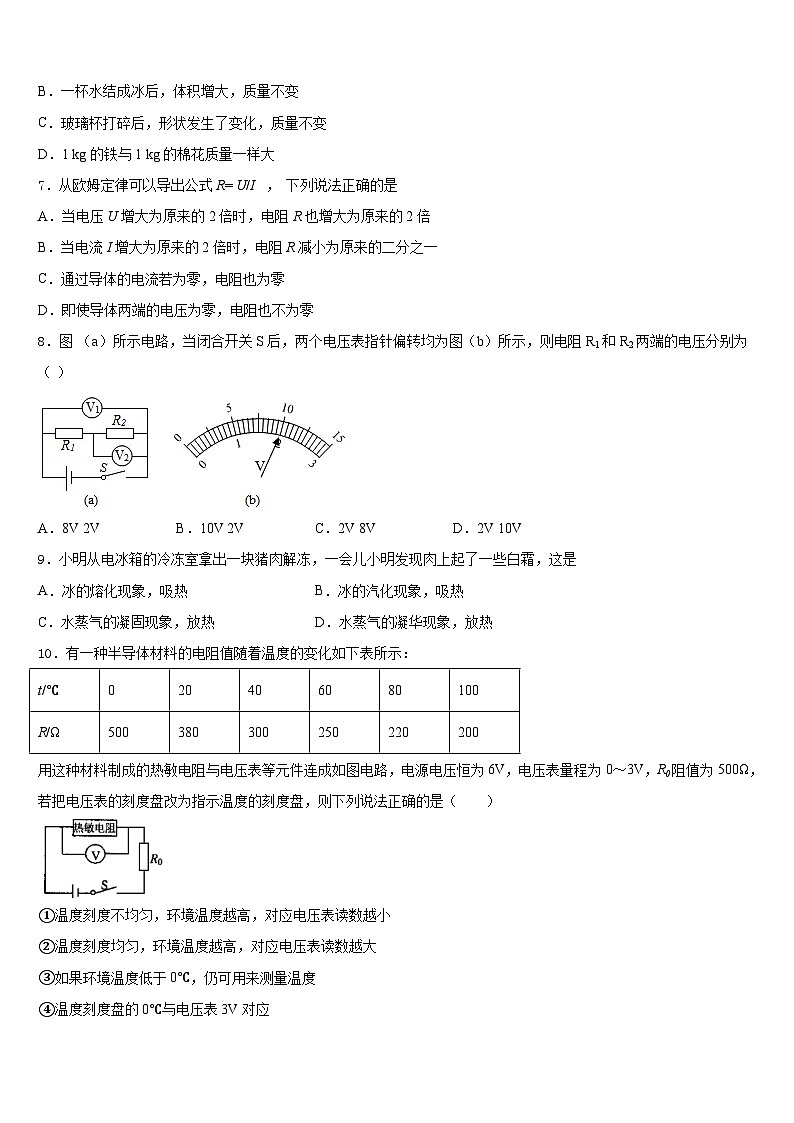

A．登月舱从地球到月球，质量变小
B．一杯水结成冰后，体积增大，质量不变
C．玻璃杯打碎后，形状发生了变化，质量不变
D．1 kg的铁与1 kg的棉花质量一样大
7．从欧姆定律可以导出公式R= U/I ， 下列说法正确的是
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
8．图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
9．小明从电冰箱的冷冻室拿出一块猪肉解冻，一会儿小明发现肉上起了一些白霜，这是
A．冰的熔化现象，吸热B．冰的汽化现象，吸热
C．水蒸气的凝固现象，放热D．水蒸气的凝华现象，放热
10．有一种半导体材料的电阻值随着温度的变化如下表所示：
用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，若把电压表的刻度盘改为指示温度的刻度盘，则下列说法正确的是（ ）
①温度刻度不均匀，环境温度越高，对应电压表读数越小
②温度刻度均匀，环境温度越高，对应电压表读数越大
③如果环境温度低于0℃，仍可用来测量温度
④温度刻度盘的0℃与电压表3V对应

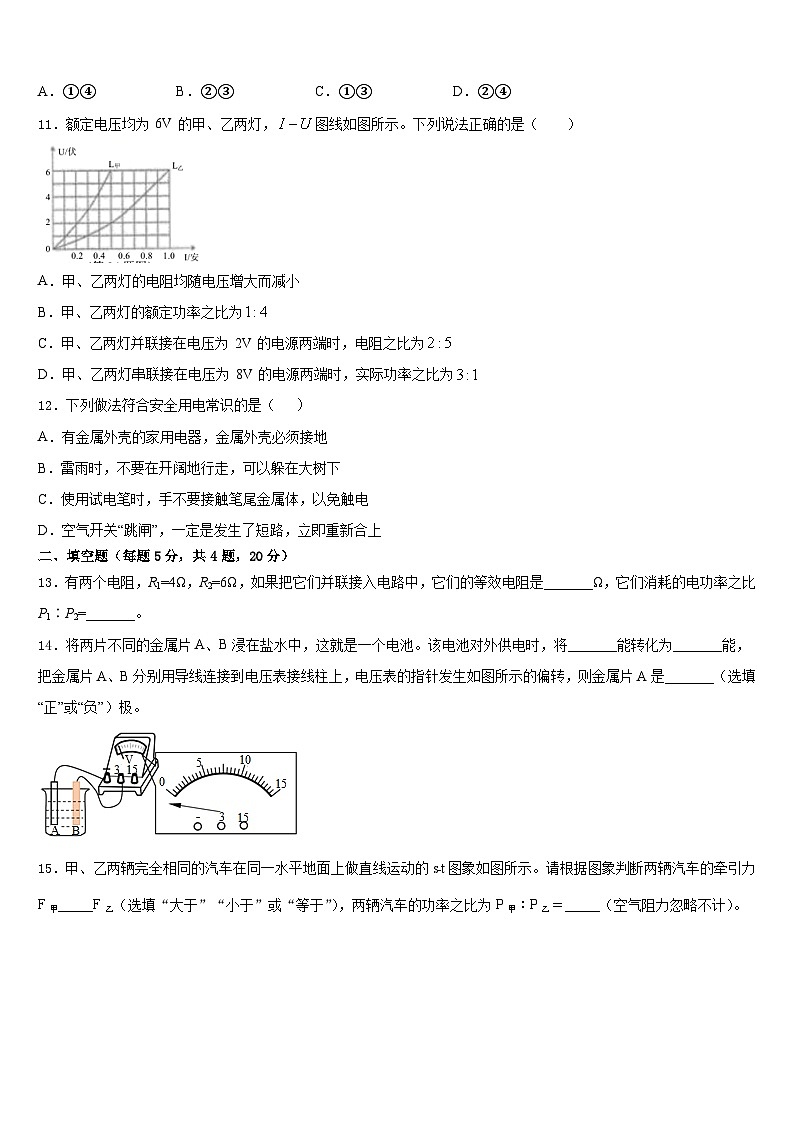

A．①④B．②③C．①③D．②④
11．额定电压均为 6V 的甲、乙两灯，图线如图所示。下列说法正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为
C．甲、乙两灯并联接在电压为 2V 的电源两端时，电阻之比为
D．甲、乙两灯串联接在电压为 8V 的电源两端时，实际功率之比为
12．下列做法符合安全用电常识的是（ ）
A．有金属外壳的家用电器，金属外壳必须接地
B．雷雨时，不要在开阔地行走，可以躲在大树下
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即重新合上
二、填空题（每题5分，共4题，20分）
13．有两个电阻，R1=4Ω，R2=6Ω，如果把它们并联接入电路中，它们的等效电阻是_______Ω，它们消耗的电功率之比P1∶P2=_______。
14．将两片不同的金属片A、B浸在盐水中，这就是一个电池。该电池对外供电时，将_______能转化为_______能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_______（选填“正”或“负”）极。
15．甲、乙两辆完全相同的汽车在同一水平地面上做直线运动的s﹣t图象如图所示。请根据图象判断两辆汽车的牵引力F甲_____F乙（选填“大于”“小于”或“等于”），两辆汽车的功率之比为P甲：P乙＝_____（空气阻力忽略不计）。
16．如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示．则小灯泡的额定功率为_____W，电源电压为_____V，滑动变阻器的最大阻值为_____Ω．
三、实验题（共12分）
17．（4分）小阳利用如图甲所示的电路探究“电流与电阻的关系”．已知电源电压为 4.5V 且保持不变，实验用到的定值电阻阻值分别为 25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0﹣50Ω”．
（1）如图乙所示的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上（导线不允许交叉）．
（_____）
（2）电路改正以后，闭合开关前应将滑动变阻器滑片调至最______端（选填“左”或“右”）．
（3）连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有_______表有示数（选填“电流”或“电压”）．
（4）为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持_____V 不变
（5）实验中将 5Ω的定值电阻更换为 10Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向_______（选填“左”或“右”）适当滑动，使电压表示数恢复到原来的值．
（6）小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图丙所示，且实验中各电路元件完好，读数、记录均正确．但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为_____Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为_____Ω的定值电阻．
18．（4分）某实验小组用如图甲所示的装置做“探究水的沸腾特点”实验。在温度达到90℃后，每隔1min记录一次温度计的示数，根据记录的数据绘制了如图乙所示的温度计随时间变化关系的图像。
（1）由图乙可知，水的沸点是__________℃；
（2）实验中，小组同学发现将酒精灯熄灭后，水并没有立即停止沸腾，而是继续沸腾了一段时间，导致这一现象产生的原因是_________________。
19．（4分）小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。
（1）在图甲所示的实物电路中，____________ 连接有错误（填写仪器名称）。
（2）小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器的滑片P置于________端（选填“左”或“右”）。
（3）在此实验中，为达到实验目的，每次应更换________ ，并移动滑动变阻器的滑片P，改变其连入电路的阻值，目的是使__________表的示数保持不变。
（4）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图乙、丙所示，则此时小亮所使用的电阻为_________ Ω。
（5）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图像，如图丁所示。请你根据图像判断，当导体电阻为5Ω时，通过该导体的电流为__________A。
四、作图题（共16分）
20．（8分）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂。
21．（8分）如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中O点为指针的轴心点。
（______）
五、计算题（共22分）
22．（10分）小明家电热水器铭牌标识为“220V1000W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表的转盘转了225转，电能表规格如图所示。问：
（1）“220V1000W”新热水器电热丝的电阻值是多少；
（2）小明测得该电热水器的实际电功率是多少；
（3）该电热水器氧化电热丝的实际电阻值是多少（计算结果只保留整数）。
23．（12分）如图所示，电源电压为4.5V，小灯泡的额定电压为3.8V，额定电流为0.2A，求：
（1）小灯泡的额定功率。
（2）小灯泡正常发光时，滑动变阻器接入电路中的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、D
5、C
6、A
7、D
8、A
9、D
10、A
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、2.4 3∶2
14、化学能 电能 正
15、等于 2：1
16、24 12 9
三、实验题（共12分）
17、 右 电压 1.5 右 20 10
18、98 石棉网的温度高于水的沸点，水能继续吸热
19、电流表 右 电阻 电压 10Ω 1.2A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)48.4Ω；(2)900W；(3)54Ω。
23、（1）0.76W（2）3. 5Ω
t/℃
0
20
40
60
80
100
R/Ω
500
380
300
250
220
200
