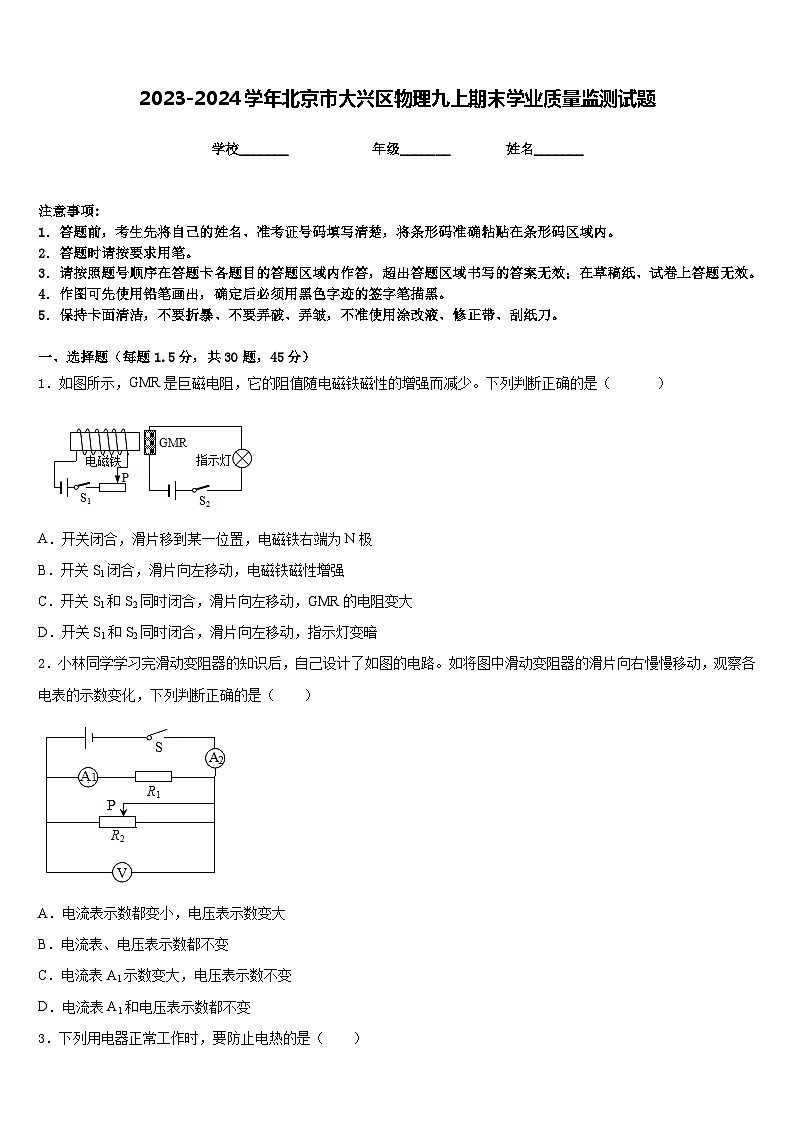

2023-2024学年北京市大兴区物理九上期末学业质量监测试题含答案

这是一份2023-2024学年北京市大兴区物理九上期末学业质量监测试题含答案，共14页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减少。下列判断正确的是（ ）
A．开关闭合，滑片移到某一位置，电磁铁右端为N极
B．开关S1闭合，滑片向左移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向左移动，GMR的电阻变大
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
2．小林同学学习完滑动变阻器的知识后，自己设计了如图的电路。如将图中滑动变阻器的滑片向右慢慢移动，观察各电表的示数变化，下列判断正确的是（ ）
A．电流表示数都变小，电压表示数变大
B．电流表、电压表示数都不变
C．电流表A1示数变大，电压表示数不变
D．电流表A1和电压表示数都不变
3．下列用电器正常工作时，要防止电热的是（ ）
A．电饭锅B．电热水器
C．电熨斗D．电视机

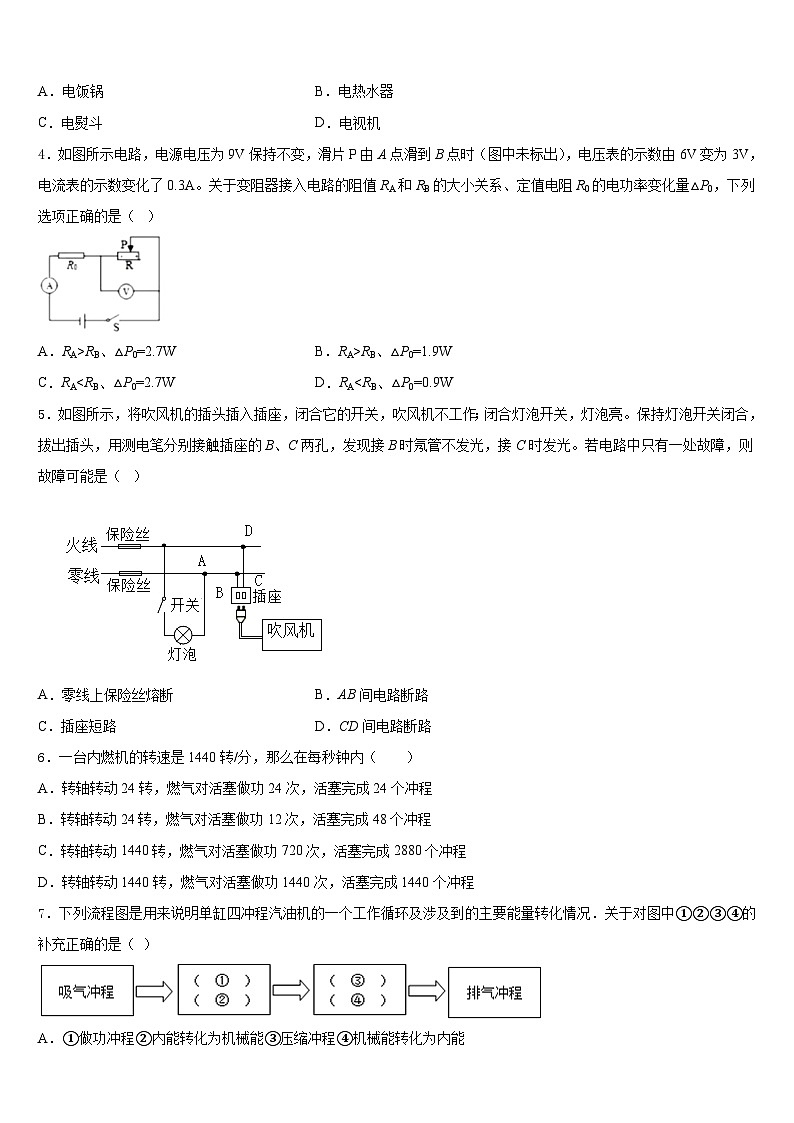

4．如图所示电路，电源电压为9V保持不变，滑片P由A点滑到B点时（图中未标出），电压表的示数由6V变为3V，电流表的示数变化了0.3A。关于变阻器接入电路的阻值RA和RB的大小关系、定值电阻R0的电功率变化量△P0，下列选项正确的是（ ）
A．RA>RB、△P0=2.7WB．RA>RB、△P0=1.9W
C．RA5．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝熔断B．AB间电路断路
C．插座短路D．CD间电路断路
6．一台内燃机的转速是1440转/分，那么在每秒钟内（ ）
A．转轴转动24转，燃气对活塞做功24次，活塞完成24个冲程
B．转轴转动24转，燃气对活塞做功12次，活塞完成48个冲程
C．转轴转动1440转，燃气对活塞做功720次，活塞完成2880个冲程
D．转轴转动1440转，燃气对活塞做功1440次，活塞完成1440个冲程
7．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（ ）
A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
C．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能．
D．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能

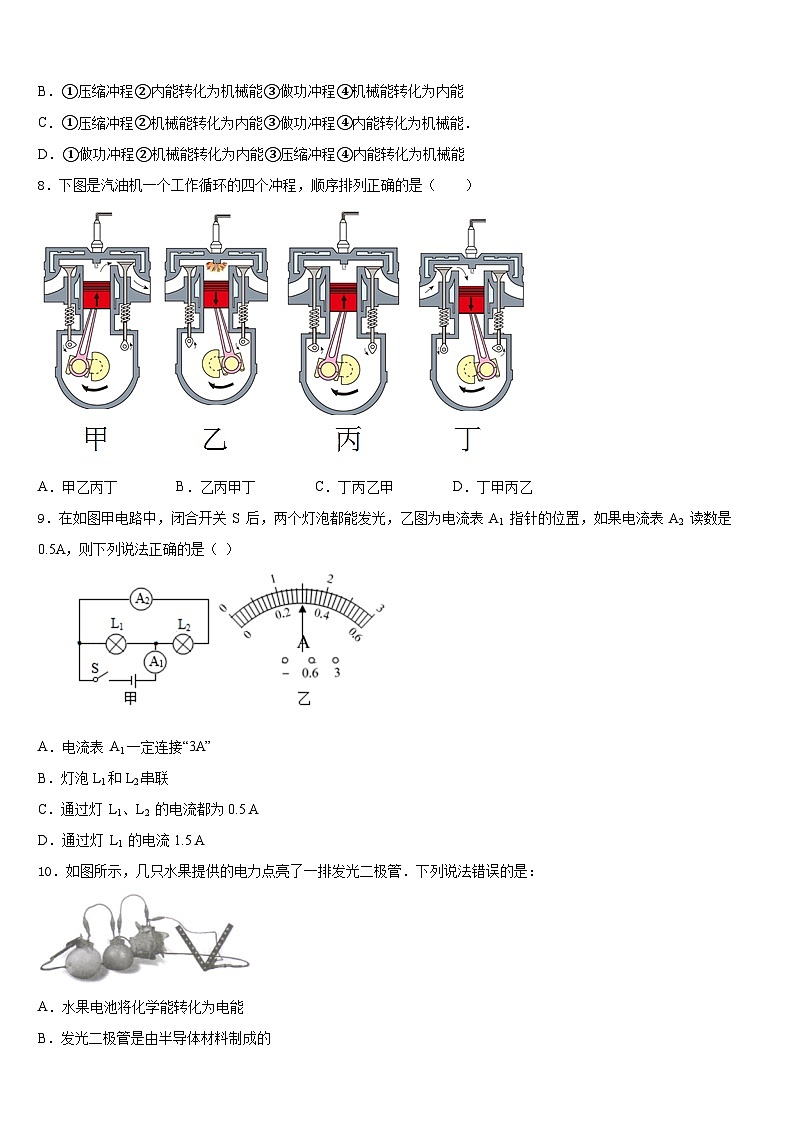

8．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
9．在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是0.5A，则下列说法正确的是（ ）
A．电流表 A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯 L1、L2 的电流都为0.5 A
D．通过灯 L1 的电流1.5 A
10．如图所示，几只水果提供的电力点亮了一排发光二极管．下列说法错误的是：
A．水果电池将化学能转化为电能
B．发光二极管是由半导体材料制成的
C．一排二极管同时发光说明它们一定是串联的
D．改变流入发光二极管中的电流方向，二极管不发光
11．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
12．图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
13．下列家用电器正常工作时，额定功率约为800W的是
A．节能灯 B．电视机 C．电饭锅 D．笔记本电脑
14．小宇自制了一个简易的验电器，如图所示，用来检验物体是否带电，效果还真不错，关于验电器下列说法正确的是
A．用验电器可以直接检验出物体是正电还是带负电
B．验电器是根据同种电荷互相排斥的原理工作的
C．验电器的金属箔用塑料片代替效果会更好
D．在阴雨天气使用验电器效果比在晴朗干燥天气效果更好
15．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（ ）
A．图中P、Q两点相比，P点处的磁场较强
B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
16．一个标有“220V 40W”的灯泡，接在230V电压的电路上时，它的实际功率（不考虑灯丝温度的变化）
A．大于40WB．等于40W
C．小于40WD．条件不足，无法判断
17．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）
A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
18．小萌在更换灯泡时发现灯泡上标有“220V40W”的字样．下列说法中正确的是（ ）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际功率是40W不变
C．该灯泡每秒消耗的电能是40W
D．该灯泡正常发光时的功率是40W
19．正在通电使用的灯泡反复出现时暗时亮的现象，可能是电路存在故障（ ）？
A．短路B．断路C．接触不良D．过负荷
20．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
21．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（ ）
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
22．如图的电子体温计通过流过半导体制成的感温头的电流来反映人的体温．这利用了半导体（ ）
A．良好的导电特性B．良好的绝缘特性
C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性
23．如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
24．一盏标有“36V 40W”的电灯接在某电路上，通过灯的电流是1A，则这盏灯的实际功率为
A．等于40WB．大于40WC．等于36WD．小于36W
25．现在甲、乙、丙3盏灯泡,分别标有“220V,40W”“110V,40W”“36V,40W”的字样,当它们都正常工作时,它们的亮度是
A．甲灯较亮B．乙灯较亮C．丙灯较亮D．一样亮
26．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．电阻是导体本身的一种性质，与电压和电流无关
B．当导体两端电压和通过导体的电流为零时，导体的电阻为零
C．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
D．电阻是导体本身的一种性质， 无论温度如何变化，电阻不可能为零
27．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，电流表的示数变为零，电压表指针有明显偏转．如果电路只有一处故障，则故障可能是
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
28．小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是（ ）
①线圈中的电流越强，磁性越强
②电磁铁线圈匝数越多，磁性越强
③若将线圈A的铁钉拔出，磁性大大减弱．
A．只有①② B．只有②③
C．只有①③ D．①②③
29．为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置。已知电源电压相等且保持不变，R1A．甲装置可探究电流通过导体产生的热量与电流是否有关
B．乙装置电流通过电阻R2比R1产生的热量多
C．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多
D．比较相同通电时间内a、c两温度计示数变化，可探究电流产生的热量与电流是否有关
30．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，调节滑动变阻器观察小灯泡是否发光
D．观察电流表的示数是否为零，判断电路是否断路
二、填空题（每空1分，共10题，20分）
31．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示．闭合开关S，这时电流表的示数为0.2A，元件A的电阻为_____Ω，元件B的电阻为_____Ω，电源电压为_____V．若把它们并联接在电压为2.5V的电源上，电路消耗的总功率为_____W．
32．如图是哈市安装的一种“按钮式红绿灯”。当路上车辆不多时，行人可以通过触摸按钮，使正对车辆的红灯亮起，行人安全通过， 按钮相当于电路中的_____。若红灯、绿灯的功率都是 50W，一天工 作 12 小时，则一天消耗电能_____kW·h。
33．步枪的枪膛长50cm，火药爆炸对子弹平均推力为5×105N，子弹头离开枪口后，空中飞行900米落地，火药推力做功为______J，子弹头的机械能最终转化为______能。
34．如图所示A、B两个验电器，A带正电，B不带电。现用一根带绝缘柄的金属棒同时接触两验电器的金属球，则连接瞬间金属棒中自由电子定向移动方向是________。（选填“A→B”或“B→A”）
35．某四冲程汽油机飞轮的转速为2400r/min，则这台汽油机在1s内对外做功___________次。如图所示是汽油机___________冲程，它___________依靠飞轮的惯性完成的。（选填“是”或“不是”）
36．保险丝是用电阻较大、熔点较低的合金线制成的。当电路中有过大的_____时，能产生足够的热量，而迅速_____，从而起到保护电路的作用。
37．小明家的电能表如图所示，此时电能表的示数为_______kW•h，小明家允许同时工作的用电器的总功率不能超过_______W；小明让家中一“220V 1000W”的电饭煲单独工作2min，测得电能表的转盘转了27r，则小明家的实际电压为_______V。
38．某照明灯额定电压是 36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是__ A．如果电源电压是 54V，为使照明灯正常发光，可以在电路中串联一个阻值___________Ω的 电阻，此时电阻在 10s 内产生的电热是________________________J。
39．把和的两个电阻串联在电路中，它们的总电阻是_______Ω，两端电压与两端电压之比是________。
40．小明家的电路中有如图所示的电表，它是测量________的仪表。上次查看电能表示数，本次查看时电能表读数如图所示，在这段时间内消耗的电能为________kw·h。
三、实验题（每空1分，共2题，15分）
41．下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
42．小军利用图甲电路探究电流与电阻的关系，所用器材规格已在图中标明。
（1）请用笔画线代替导线将电路连接完整，使滑片P向左移动时，滑动变阻器接入电路的阻值增大；
（________）
（2）实验中闭合开关后，若无论如何调节滑动变阻器，电流表的示数为零，电压表示数始终为3V。经检查发现是某根导线出现了断路，该导线是_____________(填导线编号)；
（3）测量结束后，应先_________，拆除_______两端导线后，再拆除其他导线并整理好器材；
（4）将电流表示数记为I，电阻箱和滑动变阻器接入电路的阻值分别记为R1和R2，小军根据实验数据绘制的I与之间关系的图线如图乙所示；
①根据图乙可得出“在电压一定时，通过导体的电流与导体的电阻成_____”的实验结论;
②在图选项能正确反映I与之间关系的是_______，你的理由_________。
四、计算题（每题10分，共2题，20分）
43．某汽车在一平直公路上匀速行驶一段路程后，消耗了1kg汽油，此过程中汽车牵引力做功1.15×107 J。已知q汽油=4.6×103J/kg，求此过程中：
（1）汽油完全燃烧放出的热量；
（2）汽油机的效率。
44．如图所示，电源电压恒为3V，R1＝10Ω，R2＝10Ω，R3＝20Ω，问：
（1）只闭合S3，电流表的示数为多少？
（2）此时电压表的示数为多少？
（3）要使电路消耗的电功率最小，应只闭合什么开关？该最小功率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、D
3、D
4、A
5、B
6、B
7、C
8、C
9、A
10、C
11、D
12、B
13、C
14、B
15、C
16、A
17、B
18、D
19、C
20、A
21、C
22、C
23、D
24、D
25、D
26、A
27、B
28、D
29、D
30、D
二、填空题（每空1分，共10题，20分）
31、10 12.5 4.5 1.125
32、开关 0.6
33、2.5×105 内
34、B→A。
35、20 做功 不是
36、电流 熔断
37、2019.3 4400 198
38、1.5 12 270
39、15 2:1
40、电能 90.3kW·h
三、实验题（每空1分，共2题，15分）
41、
42、 ② 断开开关 电源 反比 A 滑动变阻器两端的电压保持不变
四、计算题（每题10分，共2题，20分）
43、 (1)4.6×107J；(2)25%。
44、（1）0.15A；（2）1.5V；（3）S4， 0.225W。
