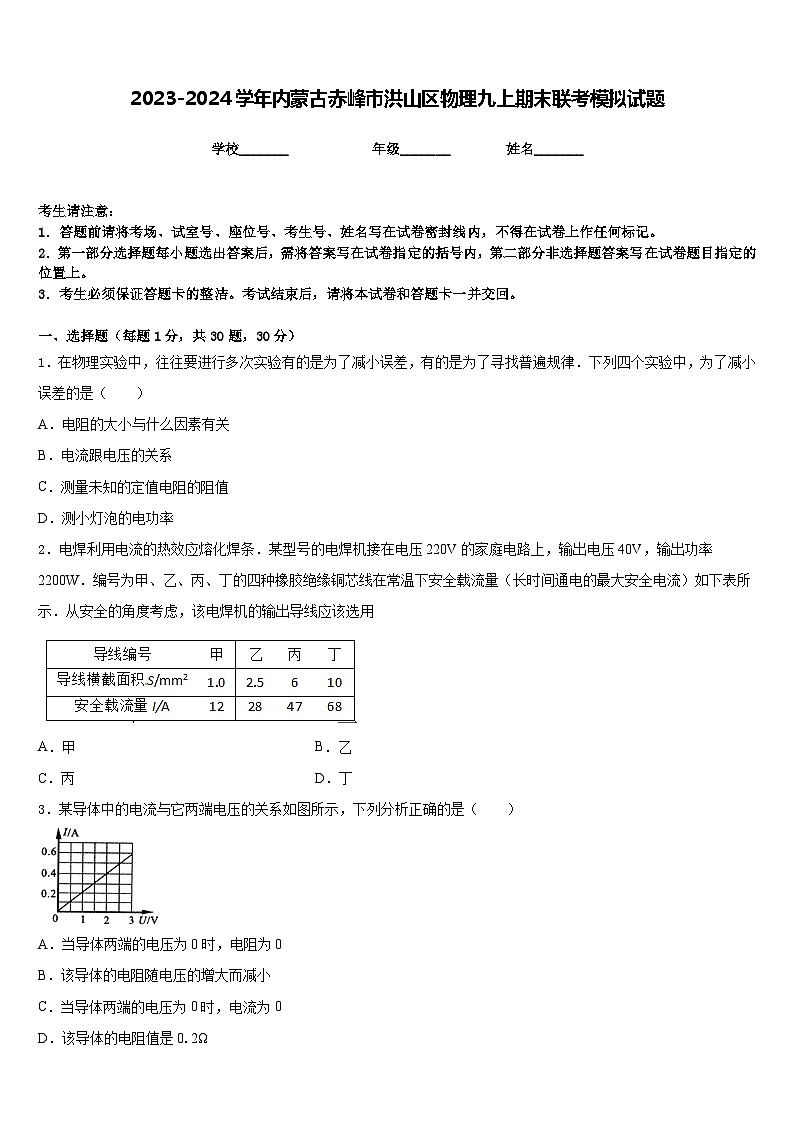

2023-2024学年内蒙古赤峰市洪山区物理九上期末联考模拟试题含答案

这是一份2023-2024学年内蒙古赤峰市洪山区物理九上期末联考模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，能检测物体是否带电的仪器是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在物理实验中，往往要进行多次实验有的是为了减小误差，有的是为了寻找普遍规律．下列四个实验中，为了减小误差的是（ ）
A．电阻的大小与什么因素有关
B．电流跟电压的关系
C．测量未知的定值电阻的阻值
D．测小灯泡的电功率
2．电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表所示．从安全的角度考虑，该电焊机的输出导线应该选用

A．甲B．乙
C．丙D．丁
3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω

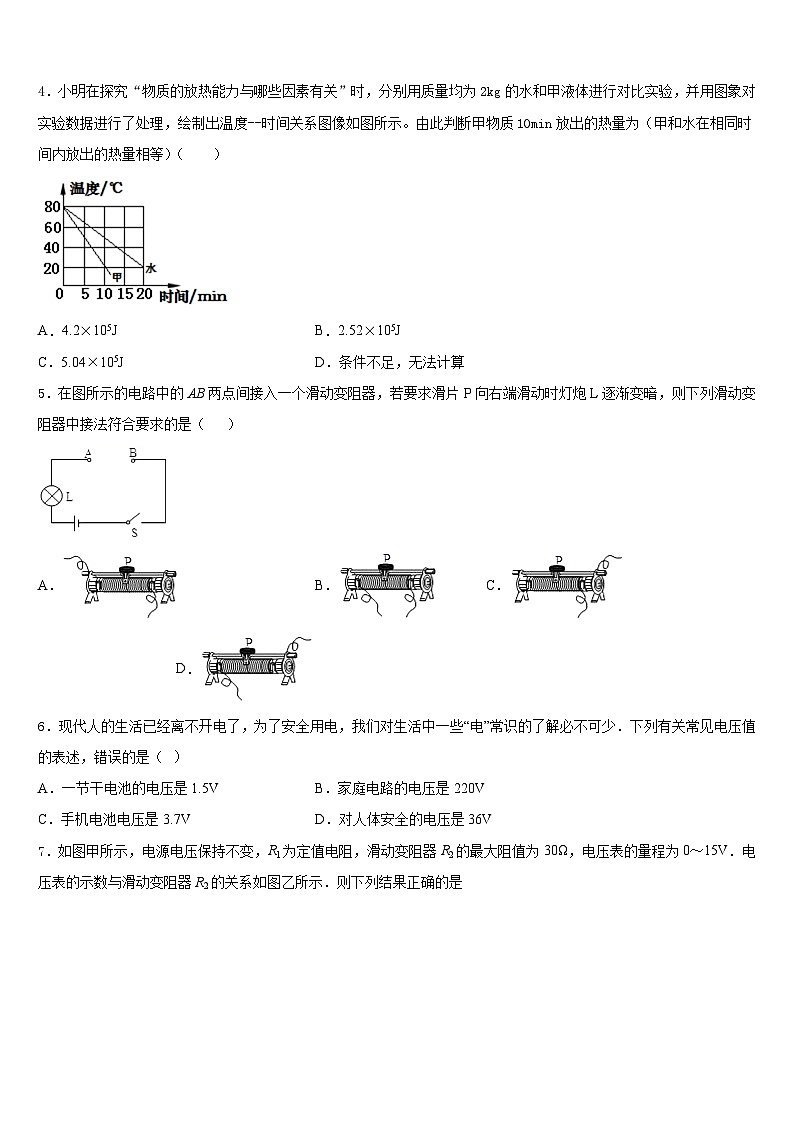

4．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为2kg的水和甲液体进行对比实验，并用图象对实验数据进行了处理，绘制出温度--时间关系图像如图所示。由此判断甲物质10min放出的热量为（甲和水在相同时间内放出的热量相等）（ ）
A．4.2×105JB．2.52×105J
C．5.04×105JD．条件不足，无法计算
5．在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯炮L逐渐变暗，则下列滑动变阻器中接法符合要求的是（ ）
A． B． C． D．
6．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ）
A．一节干电池的电压是1.5VB．家庭电路的电压是220V
C．手机电池电压是3.7VD．对人体安全的电压是36V

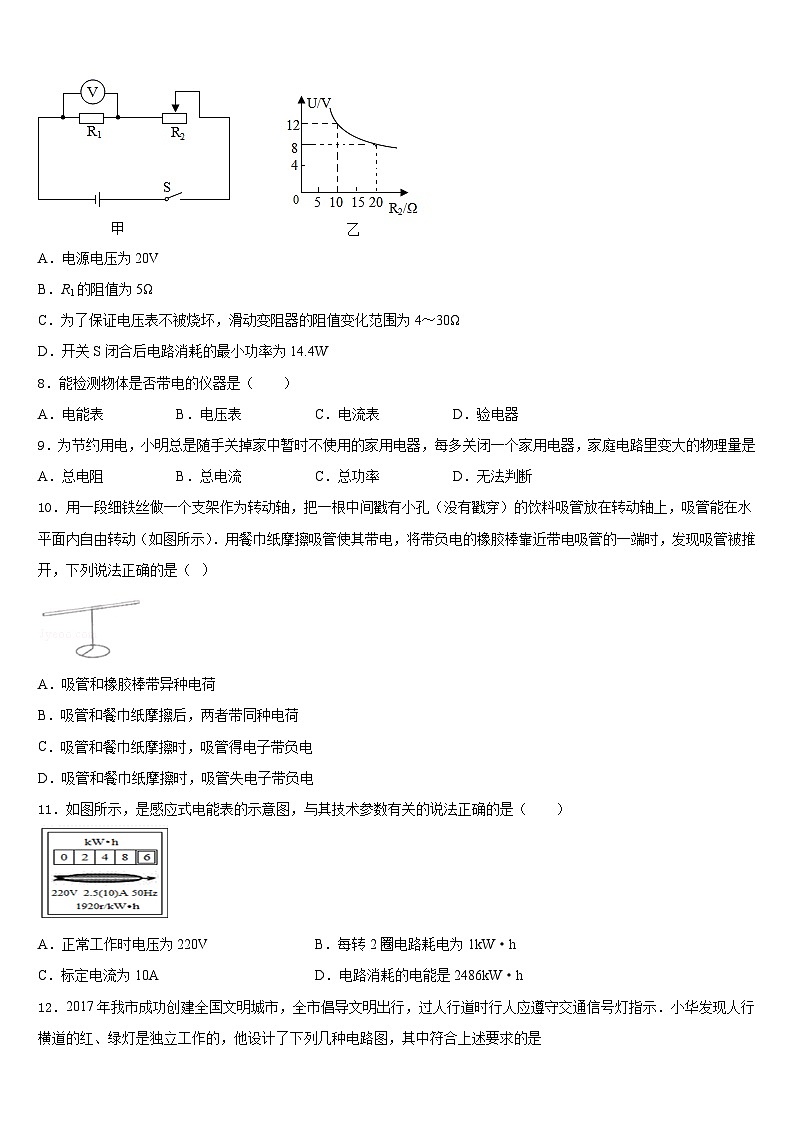

7．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示．则下列结果正确的是
A．电源电压为20V
B．R1的阻值为5Ω
C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω
D．开关S闭合后电路消耗的最小功率为14.4W
8．能检测物体是否带电的仪器是（ ）
A．电能表B．电压表C．电流表D．验电器
9．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是
A．总电阻B．总电流C．总功率D．无法判断
10．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）．用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A．吸管和橡胶棒带异种电荷
B．吸管和餐巾纸摩擦后，两者带同种电荷
C．吸管和餐巾纸摩擦时，吸管得电子带负电
D．吸管和餐巾纸摩擦时，吸管失电子带负电
11．如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（ ）
A．正常工作时电压为220VB．每转2圈电路耗电为1kW·h
C．标定电流为10AD．电路消耗的电能是2486kW·h
12．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变，则甲、乙两图中灯L1两端的电压之比是_____，L1、L2两灯的灯丝电阻之比是_____，甲图中灯L1、L2的电功率之比是_____．
14．如图甲所示，把电阻R与灯L接在3V的电源上，电阻R与灯L的U-I图象如图乙所示，当S闭合时电路总电阻为_______Ω，L消耗的功率为________W，通电3min电阻R产生的热量为_______J。
15．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r／kW·h的电能表转盘转了50转，则电饭煲的额定功率是W，如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%，则电饭煲工作1小时消耗的电能是kW·h.（设电阻丝电阻恒定）
16．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω 1A”的字样，其中20Ω的意义是________ ，1A的意义是________ ．
三、实验题（共12分）
17．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
18．（4分）（1）利用如图甲所示电路测电阻，电流表、电压表的示数如图乙所示，则两表的示数分别为__A、__V，通过计算可知待测电阻为__Ω；
（2）某实验小组利用图所示电路探究并联电路电流的规律，电阻R1、R2的阻值分别为5Ω、10Ω；
①闭合开关，电流表A1无示数、其他电流表均有示数，则电路故障可能是__；
②排除故障后，闭合开关，多次调节滑动变阻器的滑片，记录电流表的示数，数据见表格。
分析数据可得出结论：并联电路的干路电流等于__；并联电路中支路电阻越大，则支路电流__。
完成实验后，小组内有同学质疑以上探究结论，为了使结论更具普遍性，可进一步采取的措施是__。（填一种即可）
19．（4分）为研究“小灯泡和发光二极管亮度相当时，它们消耗电能的快慢”，实验小组设计了如1图所示的电路。
（1）闭合开关，二极管发光，_________（选填“a”或“b”）端是二极管的正极，记录电压表、电流表的示数填写在表格中。
（2）将发光二极管换成小灯泡，调节滑动变阻器，当小灯泡与发光二极管亮度相当时，电流表示数如图2所示为_________A，此时，小灯泡的电功率是_________W。
（3）根据表格中的实验数据可以得到：亮度相当时，消耗电能更快的是_________。
（4）如题3图所示，在使用发光二极管的过程中，为防止通过的电流过大而烧坏，必须串联一个“限流电阻”Rx。为测量Rx阻值的大小，实验小组利用一个阻值为20Ω的定值电阻R0设计了如4图所示的电路进行实验，电源电压保持不变。
a. 闭合开关S、S1，记录电压表示数；
b. 闭合开关S，断开S1，记录电压表示数；
两次实验中，同学们发现电压表指针位置相同，如5图所示。由此可知，实验中，电源电压为____V。当闭合开关S，断开S1时，Rx两端电压为___V，Rx电阻为___Ω。
四、作图题（共16分）
20．（8分）一束光线跟平面镜成30°角，请在图中画出反射光线并标出反射角的度数。
（_______）
21．（8分）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中
五、计算题（共22分）
22．（10分）把质量为2kg、初温为25℃的水加热至75℃的过程中，共消耗了20g液化气，请计算此过程中：
(1)水吸收的热量；
(2)加热装置的效率（q液化气=4.2×107J/kg）。
23．（12分）某款电热饼铛，如图甲，图乙为其加热原理电路图，R1、R2分别为上盘和下盘的发热电阻。某次烙饼加热和保温时的功率随时间变化关系如图丙，当温度达到200℃时S1自动断开，电热饼铛处于保温状态，在保温2min后，断开S。已知R1= 55Ω，求：
(1)该电饼铛正常加热时的总电流；
(2)通过计算确定R2的电阻；
(3)本次烙饼共消粍的电能。

参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、B
5、D
6、D
7、D
8、D
9、A
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、2：3 2：1 2：1
14、5 0.9 162
15、1000w 0.81
16、滑动变阻器最大电阻是20Ω 允许通过的最大电流是1A
三、实验题（共12分）
17、 B 保护电路 C 0.28 0.7
18、0.24 2.4 10 电阻R1断路 各支路电流之和 越小 调节滑动变阻器，获得多组数据进行比较
19、a 0.4 1.2 小灯泡 6 4.8 80
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×105J；(2)50%。
23、 (1)6A；(1)l10Ω；(1)3.696×105J。
通过R1的I1/A
通过R2的I2/A
干路电流I/A
R1、R2并联
0.20
0.10
0.30
R1、R2并联
0.28
0.14
0.42
R1、R2并联
0.36
0.18
0.54
……
亮度
电压U/V
电流I/A
发光二极管
相当
3.2
0.02
小灯泡
3
