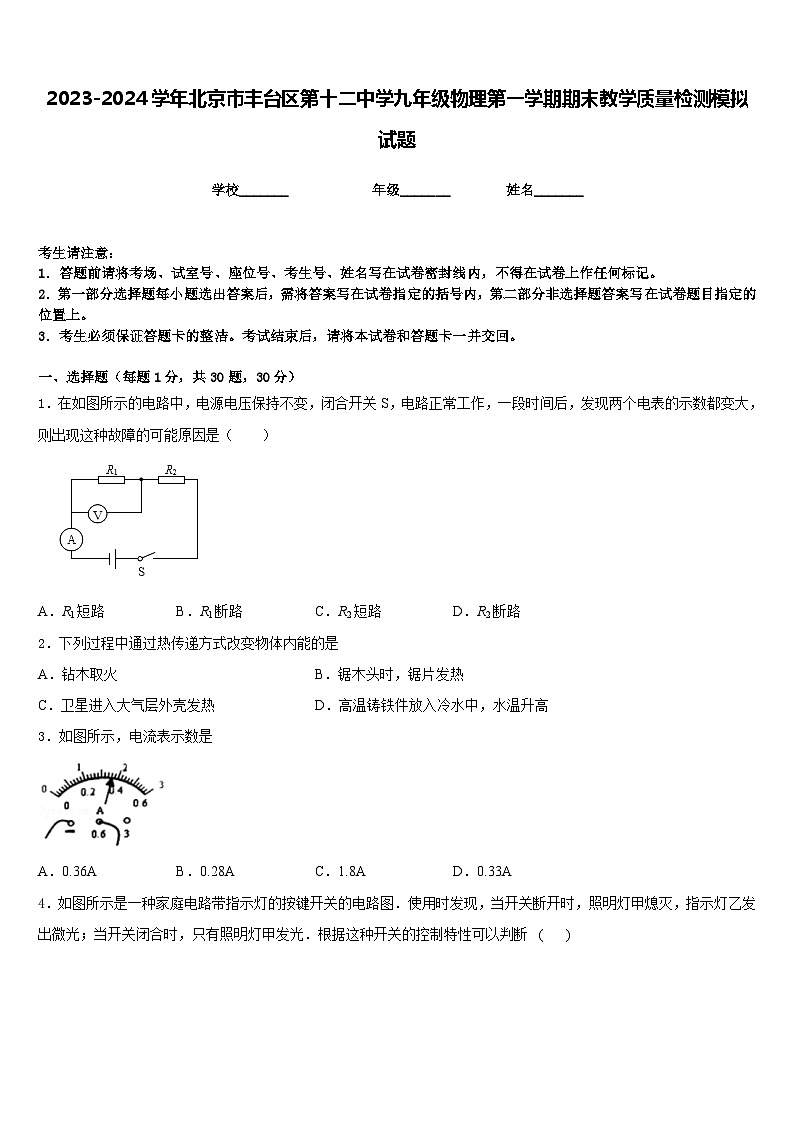

2023-2024学年北京市丰台区第十二中学九年级物理第一学期期末教学质量检测模拟试题含答案

这是一份2023-2024学年北京市丰台区第十二中学九年级物理第一学期期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．R1短路B．R1断路C．R2短路D．R2断路
2．下列过程中通过热传递方式改变物体内能的是
A．钻木取火B．锯木头时，锯片发热
C．卫星进入大气层外壳发热D．高温铸铁件放入冷水中，水温升高
3．如图所示，电流表示数是
A．0.36AB．0.28AC．1.8AD．0.33A

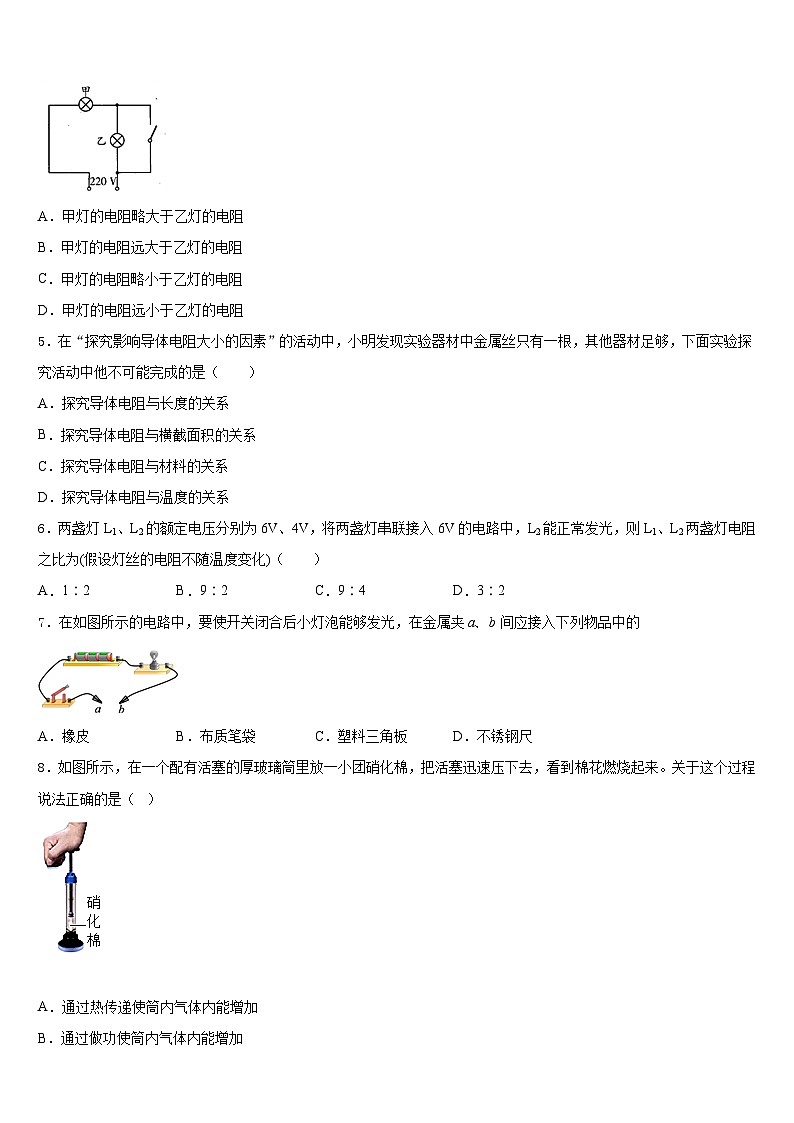

4．如图所示是一种家庭电路带指示灯的按键开关的电路图．使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光．根据这种开关的控制特性可以判断 ( )
A．甲灯的电阻略大于乙灯的电阻
B．甲灯的电阻远大于乙灯的电阻
C．甲灯的电阻略小于乙灯的电阻
D．甲灯的电阻远小于乙灯的电阻
5．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（ ）
A．探究导体电阻与长度的关系
B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
6．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯电阻之比为(假设灯丝的电阻不随温度变化)（ ）
A．1∶2B．9∶2C．9∶4D．3∶2
7．在如图所示的电路中，要使开关闭合后小灯泡能够发光，在金属夹a、b间应接入下列物品中的
A．橡皮B．布质笔袋C．塑料三角板D．不锈钢尺
8．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到棉花燃烧起来。关于这个过程说法正确的是（ ）
A．通过热传递使筒内气体内能增加
B．通过做功使筒内气体内能增加
C．内能转化为机械能
D．筒内气体分子的运动速度减慢

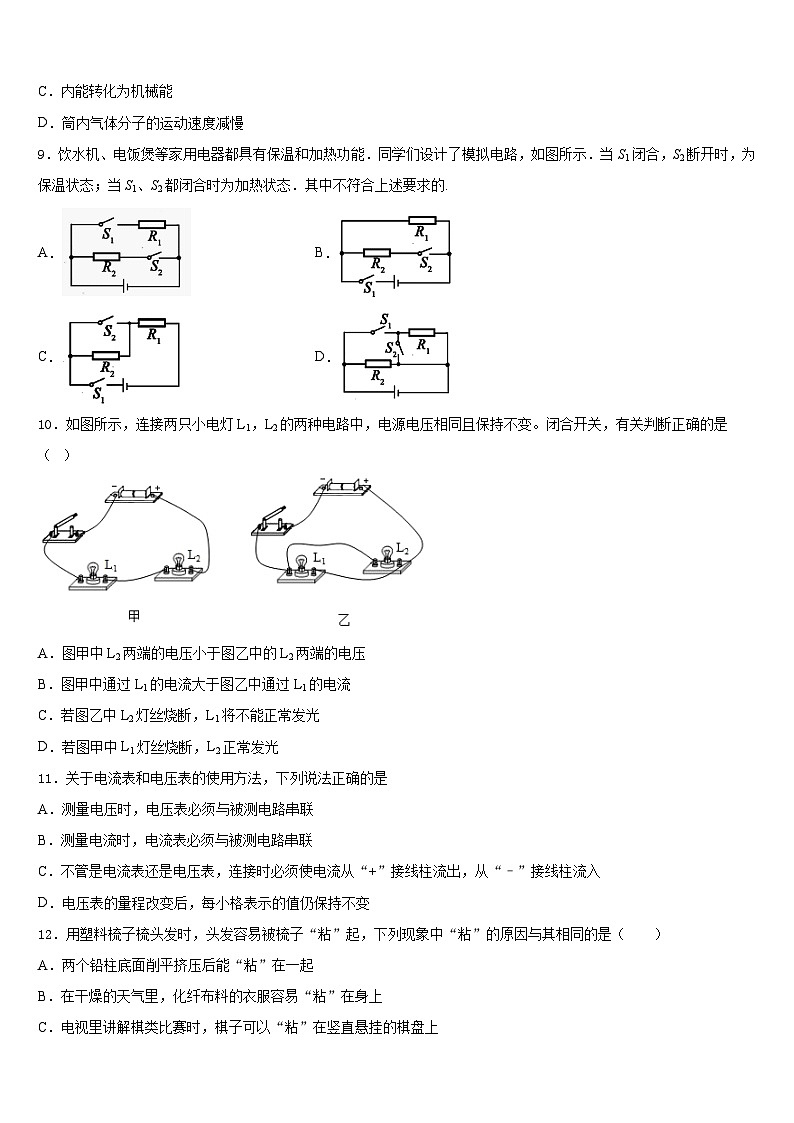

9．饮水机、电饭煲等家用电器都具有保温和加热功能．同学们设计了模拟电路，如图所示．当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态．其中不符合上述要求的.
A．B．
C．D．
10．如图所示，连接两只小电灯L1，L2的两种电路中，电源电压相同且保持不变。闭合开关，有关判断正确的是（ ）
A．图甲中L2两端的电压小于图乙中的L2两端的电压
B．图甲中通过L1的电流大于图乙中通过L1的电流
C．若图乙中L2灯丝烧断，L1将不能正常发光
D．若图甲中L1灯丝烧断，L2正常发光
11．关于电流表和电压表的使用方法，下列说法正确的是
A．测量电压时，电压表必须与被测电路串联
B．测量电流时，电流表必须与被测电路串联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“–”接线柱流入
D．电压表的量程改变后，每小格表示的值仍保持不变
12．用塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
二、填空题（每题5分，共4题，20分）
13．汽油机是生活中常用的热机，若某汽油机飞轮转速是2400 r/min，则此汽油机每秒钟对外做功_____次，其中_____冲程将内能转化为机械能；汽油机汽缸外有一个水箱，用水来降低汽缸体的温度是因为水具有较大的_____。
14．如图为单相电子式电能表，其示数为______kw·h；由参数可得，此电能表允许接入的最大电功率是______W；参数“3000imp/（kW·h）表示接在此电能表上的电器，每消耗lkW·h电能，电能表的指示灯闪烁3000次，若家庭电路只有一个电热水壶工作，指示灯10min内闪烁300次，此过程电热水壶的实际功率是______W，电热水壶工作过程能量转化情况是_________。
15．一个额定电压为220 V的灯泡，其电阻为484Ω，接到照明电路中正常工作，通电1h消耗的电能是 ________kW·h；若它接在176V的电压上，则它的实际功率是__________W。
16．核能是_____（可再生能源/不可再生能源），获取核能目前主要有_____和_____两种途径。
三、实验题（共12分）
17．（4分）小华用如图甲所示电路测量小灯泡的额定功率。小灯泡上标有“3.8V”的字样，额定功率约1W，滑动变阻器的规格是“20Ω 1A”，电源电压恒为6V。
（1）帮小华在图甲上补画导线，使其成为完整的实验电路，要求：滑动变阻器的滑片向右滑动时，灯泡变亮。
（____）
（2）在实验中，小华不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是_____（填写序号）。
A．只有电流表有示数，灯不亮 B．两电表均有示数，灯亮
C．只有电压表有示数，灯不亮 D．只有电流表有示数，灯亮
（3）排除故障后，小华闭合开关并调节滑动变阻器的滑片，当灯正常发光时，电流表的示数如图乙所示，该电流值为_____A，测出小灯泡的额定功率为_____W。
（4）小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片使灯正常发光时，电压表的示数很难准确达到3.8V，可能因此造成一定的测量误差，她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度。
请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：
a．断开开关，_____；
b．闭合开关，_____，并读出此时电流表的示数；
c．计算出灯的额定功率。
18．（4分）在做“探究水和煤油的吸热能力”的实验时，某同学将装有_____（选填“不同”或“相同”）质量的水和煤油的试管分别放在盛水的烧杯中，通过加热烧杯中的水给试管中的水和煤油加热，如图所示。这样的加热方式与用酒精灯分别来加热相比，好处在于_____；实验中通过_____来比较水和煤油的吸热能力。
19．（4分）如图所示电路，是某学校楼道自动控制照明系统，R3是一光敏电阻，其阻值随“光照度E“的增大而减小，且成反比，其具体关系如下表所示（光照度E的单位是：勒克斯，符号Lx：光越强，光照度越大），
（1）根据表格中数据写出光敏电阻的阻值R3与光照度E的函数关系式_________________;
（2）当线圈中电流减小至10mA时，电磁继电器衔铁被弹簧拉起，启动照明系统，利用该装置可以实现当光照度低至某一设定值E0 Lx时，照明系统内照明灯自动工作。
若已知控制电路电源电压Uv，电磁继电器线圈电阻为R1Ω.滑动变阻器最大阻值为R2Ω。闭合开关，把滑片移到b端，则可得到照明系统启动时的光照度E0=______________。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，用箭头标出磁感线的方向，并在括号内标出电源的正负极．
21．（8分）设计一个病床呼叫电路．要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃．请在图中连线，形成符合要求的完整电路图．
（______）
五、计算题（共22分）
22．（10分）如图为一款陶瓷电煎药壶，工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且再额定电压下煎药时，药液的温度与工作时间的关系如图所示
（1）观察图像中高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率________。上述高火加热过程中，1kg药液所吸收的热量是多少？（）
（2）分析电路可知：当接2，同时_____时，电路处于文火萃取阶段，电路中的电阻______在工作。
（3）已知电阻，求的阻值是多少_______？电煎药壶的额定保温功率是多少瓦________？
23．（12分）一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8mim，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压， 小明将家里的其它用电器都断开， 只让这款豆浆机工作， 他观察到在豆浆机的电热丝工作的3min内，家里标有 “ 2000r/kW · h" 字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、D
5、C
6、A
7、D
8、B
9、D
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、20 做功 比热容
14、8888.8 4400 600 电能转化为内能
15、0.1 64
16、不可再生能源 核裂变 核聚变
三、实验题（共12分）
17、．将电压表并联在滑动变阻器的两端，电压表换用较小量程b．调节滑动变阻器，使电压表的示数为2.2V。
18、相同 更容易控制水和煤油在相等的时间内吸热相同（或受热均匀） 温度计示数的变化
19、
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、 见解析 见解析 见解析 见解析 见解析
23、 (1)80 Ω；(2)2.298× 105 J；(3)200V
光照度E/Lx
0.5
1
1.5
2
2.5
3
光敏电用R3阻值/Ω
60
30
20
15
12
10
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆并加热
加热
粉碎打浆并加热
加热
