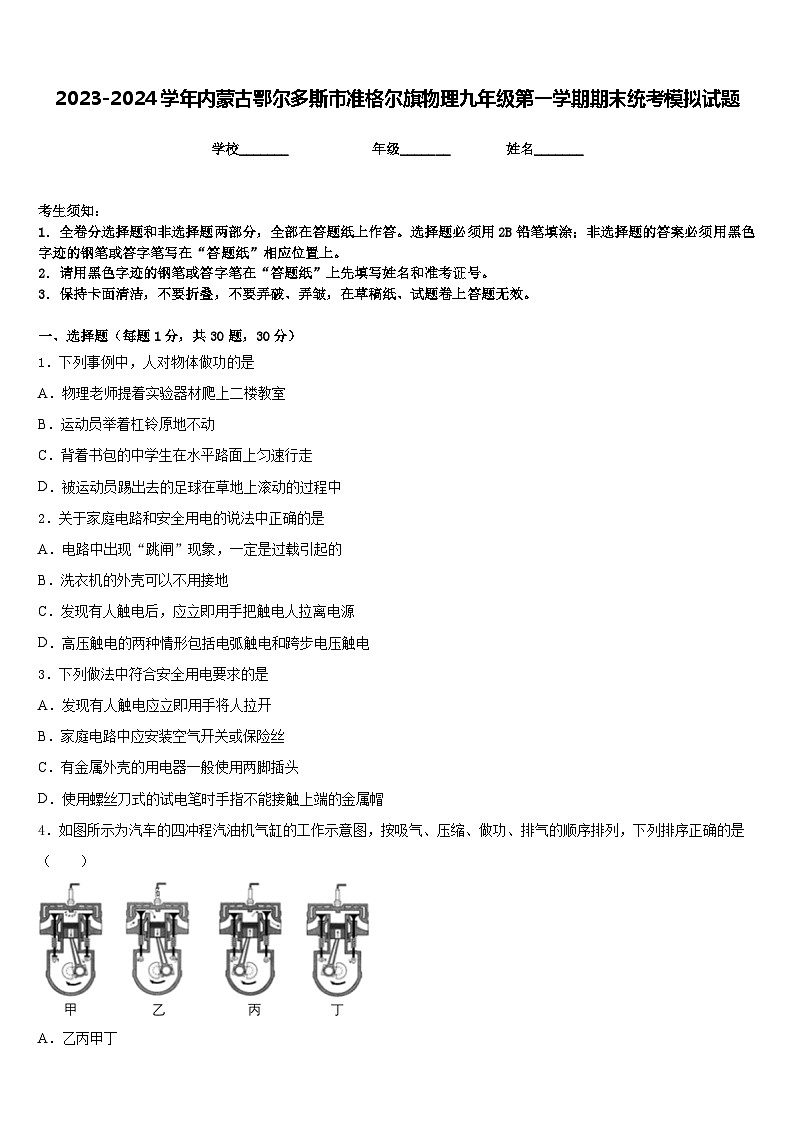

2023-2024学年内蒙古鄂尔多斯市准格尔旗物理九年级第一学期期末统考模拟试题含答案

这是一份2023-2024学年内蒙古鄂尔多斯市准格尔旗物理九年级第一学期期末统考模拟试题含答案，共8页。试卷主要包含了如图是电阻R1、R2的关系图像等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列事例中，人对物体做功的是
A．物理老师提着实验器材爬上二楼教室
B．运动员举着杠铃原地不动
C．背着书包的中学生在水平路面上匀速行走
D．被运动员踢出去的足球在草地上滚动的过程中
2．关于家庭电路和安全用电的说法中正确的是
A．电路中出现“跳闸”现象，一定是过载引起的
B．洗衣机的外壳可以不用接地
C．发现有人触电后，应立即用手把触电人拉离电源
D．高压触电的两种情形包括电弧触电和跨步电压触电
3．下列做法中符合安全用电要求的是
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
4．如图所示为汽车的四冲程汽油机气缸的工作示意图，按吸气、压缩、做功、排气的顺序排列，下列排序正确的是（ ）
A．乙丙甲丁
B．甲丁乙丙
C．丙乙甲丁
D．乙丁甲丙

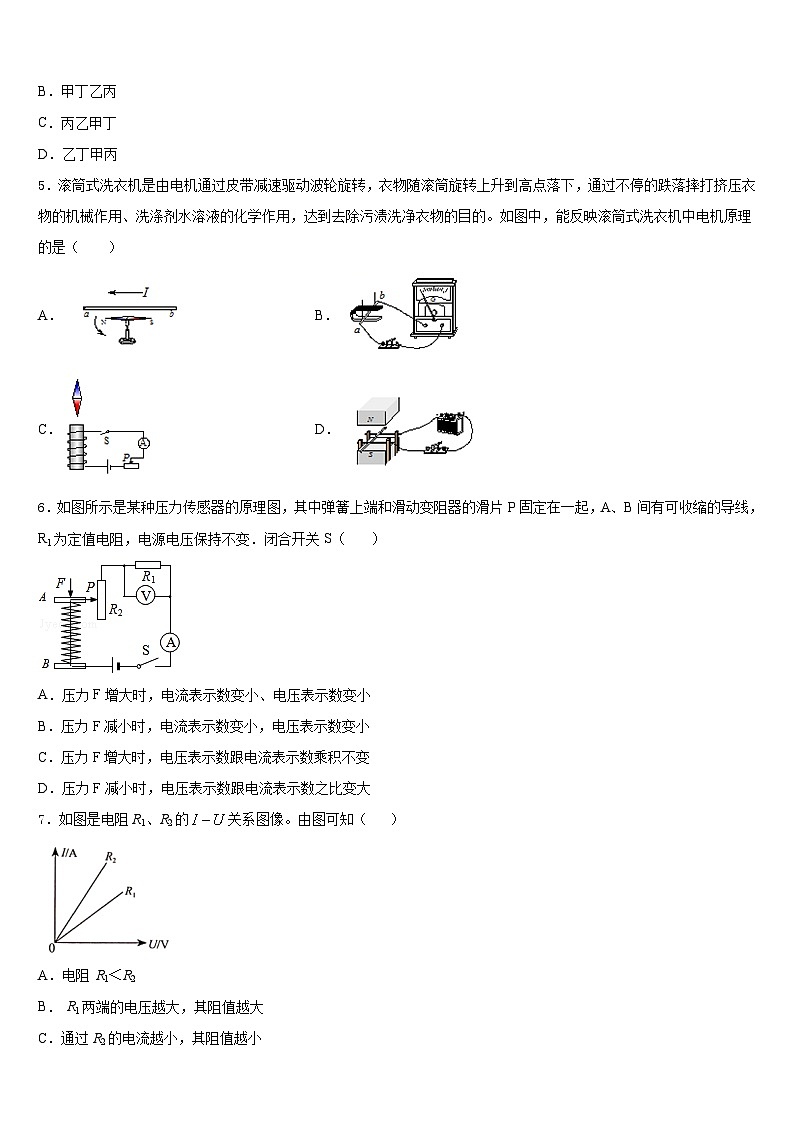

5．滚筒式洗衣机是由电机通过皮带减速驱动波轮旋转，衣物随滚筒旋转上升到高点落下，通过不停的跌落摔打挤压衣物的机械作用、洗涤剂水溶液的化学作用，达到去除污渍洗净衣物的目的。如图中，能反映滚筒式洗衣机中电机原理的是（ ）
A．B．
C．D．
6．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻，电源电压保持不变．闭合开关S（ ）
A．压力F增大时，电流表示数变小、电压表示数变小
B．压力F减小时，电流表示数变小，电压表示数变小
C．压力F增大时，电压表示数跟电流表示数乘积不变
D．压力F减小时，电压表示数跟电流表示数之比变大
7．如图是电阻R1、R2的关系图像。由图可知（ ）
A．电阻 R1＜R2
B． R1两端的电压越大，其阻值越大
C．通过R2的电流越小，其阻值越小
D．将R1、R2串联接在电路中，电流通过R1做功较快

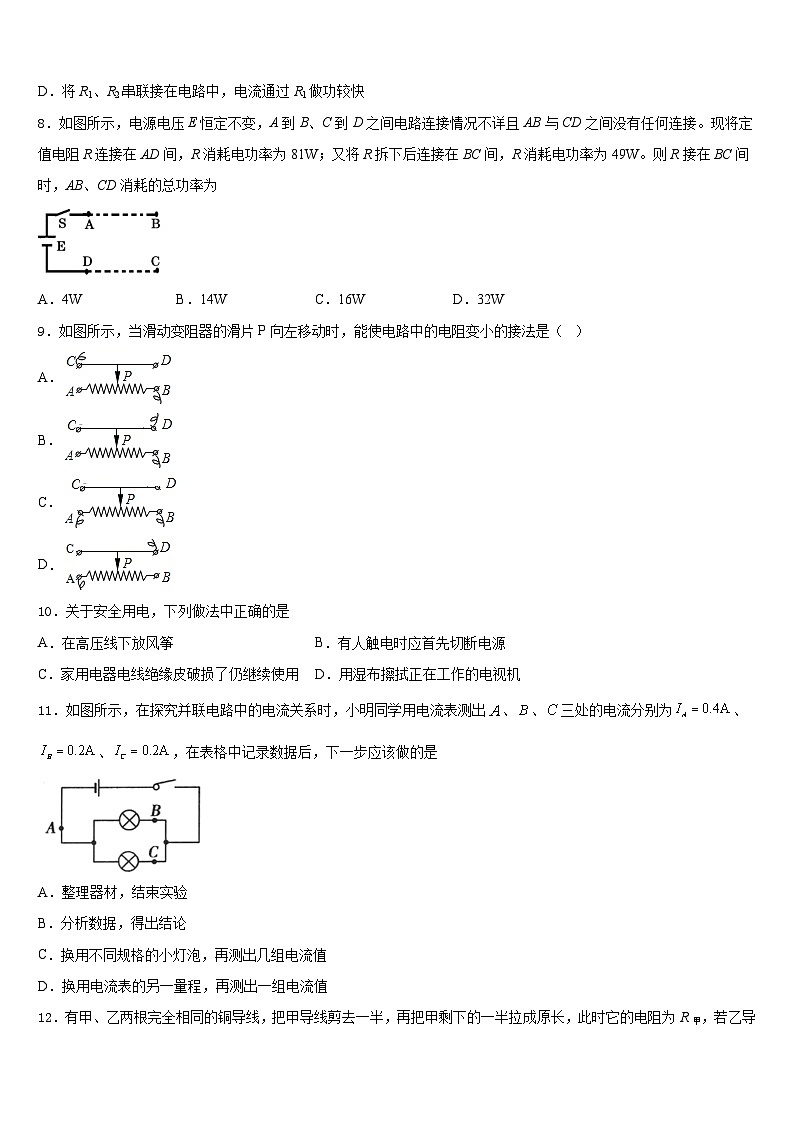

8．如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。现将定值电阻R连接在AD间，R消耗电功率为81W；又将R拆下后连接在BC间，R消耗电功率为49W。则R接在BC间时，AB、CD消耗的总功率为
A．4WB．14WC．16WD．32W
9．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．
B．
C．
D．
10．关于安全用电，下列做法中正确的是
A．在高压线下放风筝B．有人触电时应首先切断电源
C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机
11．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、、，在表格中记录数据后，下一步应该做的是
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
12．有甲、乙两根完全相同的铜导线，把甲导线剪去一半，再把甲剩下的一半拉成原长，此时它的电阻为R甲，若乙导线的电阻为R乙，则下列判断正确的是
A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法确定
二、填空题（每题5分，共4题，20分）
13．我国正在实验助推火箭无损回收技术：火箭将飞船推送至一定高度，箭船分离，火箭停止喷火、落向地面，接近地面时，火箭再次消耗燃料、向下喷火，并以2m/s的速度匀速下降，如图所示．
（1）匀速下降时，火箭的动能________，重力势能________（选填：“减小”“不变”或“增加”）．
（2）火箭上升的过程中，________能转化为________能．
（3）火箭接近地面时，机械能______（选填：“减小”“不变”或“增加”），机械能发生这种变化的原因是_________．
14．定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U=___V；若将两电阻并联在同一电路中时，干路中的电流I=___A．
15．1938 年，科学家首次用中子轰击比较大的原子核，使其发生裂变反应，变成两个中等大小的原子核， 同时释放出巨大的能量。利用核能发电是人们和平利用核能的一个重要方向，目前世界上已经利用______填“核裂变”或“核聚变”）原理建成了许多核电站。
16．一只标有“220V20W”字样的节能灯，其额定电压是_____V，额定功率是_____W，其正常工作10h，消耗的电能是_____kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约_____%电能．
三、实验题（共12分）
17．（4分）在“用电流表测电流”的实验中，必须将电流表_______________在电路中（选填“串联”或“并联”），电流流入电流表的________接线柱（选填“+”或“-”），所测电流不得超过它的______________。“用电流表、电压表测电阻”的实验原理是______________。上述两个实验都要多次测量，二者的目的是__________的（选填“相同”或“不同”）。
18．（4分）小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：
（1）冰属于__________（选填“晶体”或“非晶体”）；
（2）在BC阶段物质处于_________状态（选填“固体”、“液体”或“固液共存”）；
（3）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了__________J的热量（c冰=2.1×103J/kg•℃，c水=4.2×103J/kg•℃）；
（4）图丙是另一位同学在完成同一实验时绘制的温度-时间图象，老师认为他的C段数据有问题，老师做出这样的判断的依据是 ___________________________ ．
19．（4分）如图是小明连接的实验电路，各电路元件连接正确，电源电压恒定为6V，R=5Ω，R´为标有“50Ω 1A”的滑动变阻器；
(1)闭合开关后，发现电流表无示数，电压表有示数，若电路只有一处故障，则故障可能是_____；
(2)解决故障后，再次闭合开关，若要使电压表示数变大，则应该将滑动变阻器滑片向_____移动（选填：左、右）；
(3)小明用该电路探究“电流与电压的关系”，移动滑动变阻器滑片_____（填操作目的），记录数据，分析得出结论。做完上述实验后，小明想：若是将R换成阻值不同的定值电阻，就可以探究“电流与电阻”的关系。他断开开关，保持R´滑片位置不动，将5Ω的定值电阻换成10Ω，闭合开关后，小明应该将滑动变阻器滑片向_____移动才能达到目的（选填：左、右）。
四、作图题（共16分）
20．（8分）请按图甲所示电路图将图的实物电路连接完整。
（_______）
21．（8分）在图中的〇里填上适当的电表符号，使之成为正确的电路图．
（______）
五、计算题（共22分）
22．（10分）常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
23．（12分）如图所示，电源电压保持不变。小灯泡L标有“12V 4W”字样，滑动变阻器的最大阻值为36Ω。当开关S闭合，滑动变阻器的滑片P移动到最左端时，灯泡L正常发光。求：
(1)灯泡L正常发光时的电阻RL；
(2)滑片P移动到最右端，灯泡L消耗的功率PL？(设灯丝电阻不随温度改变)
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、D
5、D
6、A
7、D
8、B
9、D
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、不变 减小 化学 机械 减小 动能不变，重力势能减小
14、3 0.9
15、核裂变
16、220 20 0.2 80
三、实验题（共12分）
17、串联 + 量程 相同
18、晶体 固液混合 4.2×103 水的比热容较大，质量相同的冰和水吸收相同的热量，水升温应较慢
19、电阻R断路 左 改变定值电阻两端的电压 右
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)110Ω；(2)5.5A；(3)9℃。
23、 (1)； (2)
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
