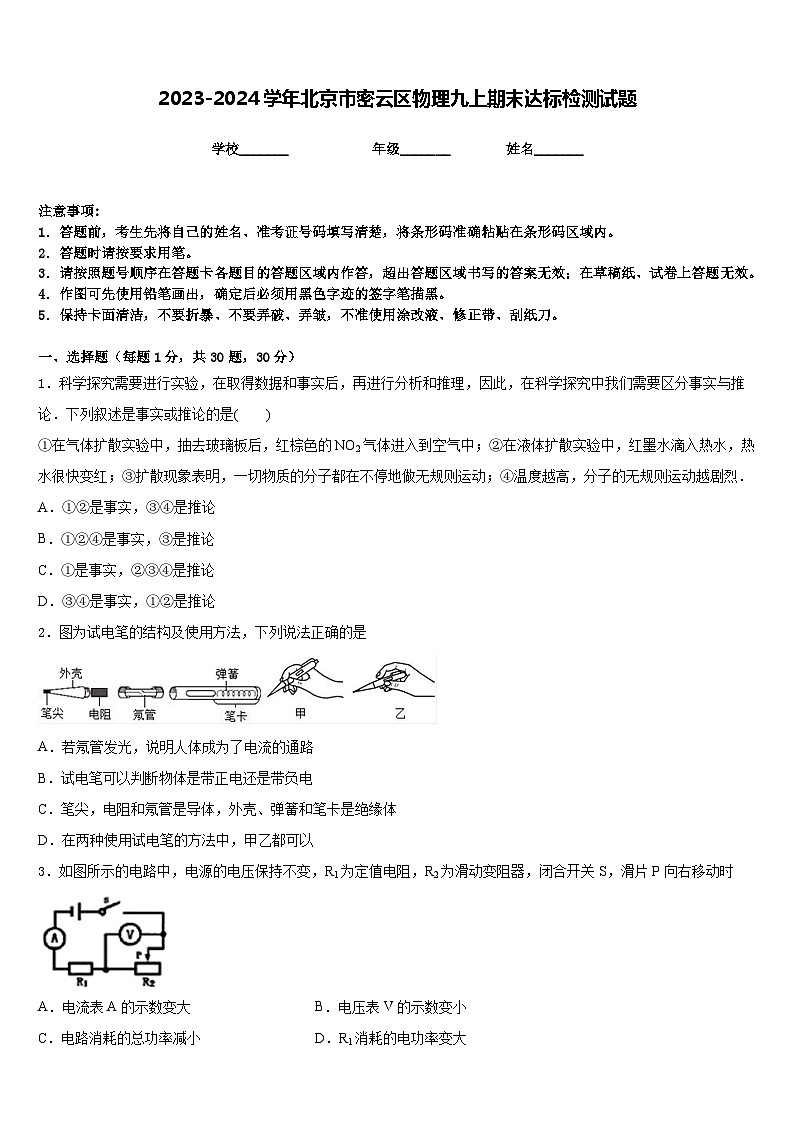

2023-2024学年北京市密云区物理九上期末达标检测试题含答案

这是一份2023-2024学年北京市密云区物理九上期末达标检测试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是( )
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中；②在液体扩散实验中，红墨水滴入热水，热水很快变红；③扩散现象表明，一切物质的分子都在不停地做无规则运动；④温度越高，分子的无规则运动越剧烈．
A．①②是事实，③④是推论
B．①②④是事实，③是推论
C．①是事实，②③④是推论
D．③④是事实，①②是推论
2．图为试电笔的结构及使用方法，下列说法正确的是
A．若氖管发光，说明人体成为了电流的通路
B．试电笔可以判断物体是带正电还是带负电
C．笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲乙都可以
3．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时
A．电流表A的示数变大B．电压表V的示数变小
C．电路消耗的总功率减小D．R1消耗的电功率变大

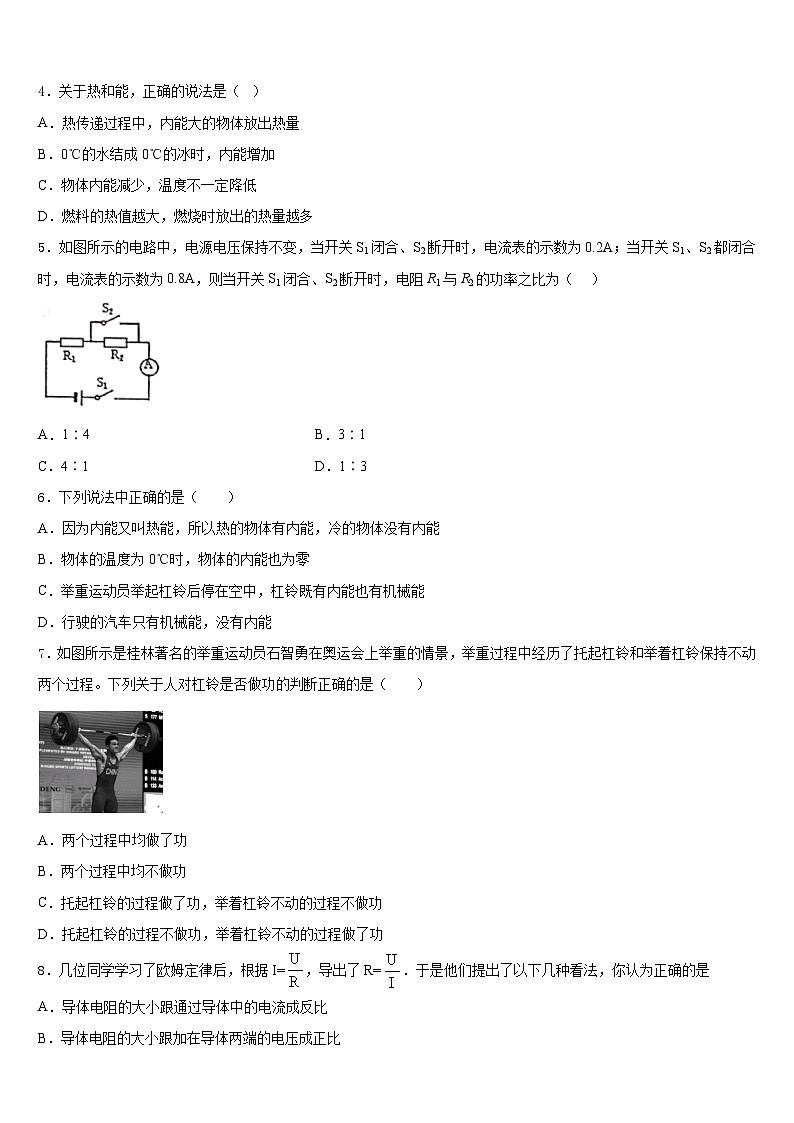

4．关于热和能，正确的说法是（ ）
A．热传递过程中，内能大的物体放出热量
B．0℃的水结成0℃的冰时，内能增加
C．物体内能减少，温度不一定降低
D．燃料的热值越大，燃烧时放出的热量越多
5．如图所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A，则当开关S1闭合、S2断开时，电阻R1与R2的功率之比为（ ）
A．1∶4B．3∶1
C．4∶1D．1∶3
6．下列说法中正确的是（ ）
A．因为内能又叫热能，所以热的物体有内能，冷的物体没有内能
B．物体的温度为0℃时，物体的内能也为零
C．举重运动员举起杠铃后停在空中，杠铃既有内能也有机械能
D．行驶的汽车只有机械能，没有内能
7．如图所示是桂林著名的举重运动员石智勇在奥运会上举重的情景，举重过程中经历了托起杠铃和举着杠铃保持不动两个过程。下列关于人对杠铃是否做功的判断正确的是（ ）
A．两个过程中均做了功
B．两个过程中均不做功
C．托起杠铃的过程做了功，举着杠铃不动的过程不做功
D．托起杠铃的过程不做功，举着杠铃不动的过程做了功
8．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
9．如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确的是（ ）
A．电源两端电压为
B．滑动变阻器的最大阻值为
C．滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为
D．滑动变阻器滑片由一端移到另一端的过程中，电阻消耗电功率最大值与最小值之差为
10．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
11．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是

A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
12．把标有“8V 16W”的灯泡和“12V 36W”的灯泡串联后接在电源两端（灯丝电阻不变），其中一只灯泡正常发光，另一只没有达到其额定功率，则
A．电源电压为20VB．电路中电流为3A
C．两灯泡的总功率为32WD．灯的实际功率小于灯的实际功率
二、填空题（每题5分，共4题，20分）
13．有甲、乙、丙三个轻质带电小球，甲和乙靠近时相互吸引，乙、丙靠近时也相互吸引，甲、丙靠近时相互排斥。用丝绸摩擦过的玻璃棒靠近甲球时相互排斥，则三个小球的带电情况为：甲带______，乙带_______，丙带_________。
14．为了测量家庭电热水壶的实际功率，小明观察了家中电能表的表盘，然后关闭家中其它所有用电器，单独打开标有“220V 1500W”的电热水壶使其工作5min,电能表的指示灯恰好闪烁了160次，则该电热水壶的实际功率为_______kW。
15．某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，开关S闭合后，当烟雾遮挡程度增大时电流表的示数_____，电压表的示数_____。（均选填“增大”、“减小”或“不变”）
16．导体接在电源电压为3V的电路上，通过导体的电流是0.5A，可知该导体的电阻是________Ω。当它两端没有电压时，它的电阻为________Ω。
三、实验题（共12分）
17．（4分）如图所示，在探究“水沸腾时温度变化的特点”实验中：
(1)安装好实验器材后，为缩短实验时间，小强在烧杯中倒入热水，热水中温度计的示数如图乙，此时温度计的示数为_____℃；
(2)当水温接近90℃时，每隔1min记录一次温度，并绘制了图甲所示水温随时间变化的图像，由图像可知：水沸腾时的特点是_____________________；
(3)小强观察到：沸腾时水中气泡的情形为图丙的______图。（选填“A”或“B”）
18．（4分）在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究：
[实验步骤]
（1）按图甲所示电路图连接好电路_________________；
（2）闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据如下表，图乙所示是当定值电阻电压为4.5V时电流表的示数，此时的电流为_____A。电阻R=15Ω。
（3）实验时要增大定值电阻两端的电压，滑动变阻器滑片P应向_________________（选填“左”或“右”）移动；
[实验结论]
（4）通过分析记录数据，你得出的结论是：_________________；
[实验反思]
某小组的同学在处理数据时发现，电压与电流的比值恰好等于R的阻值，这是一种巧合吗？于是同学想利用其他小组的实验数来进一步论证 ，并提出了以下两种收集数据的方案：
方案一：收集电阻值均为15Ω的几个小组的数据；
方案二：收集电阻值不同的几个小组的数据。
你认为方案_________________更合理，理由是：_________________。
19．（4分）如图是“探究串联电路电流特点”的实验电路图。
（1）连接电路图时，开关应_____（选填“闭合”或“断开”）。
（2）闭合开关，发现电流表指针向“0”刻度的左侧偏转，这是因为____________。
（3）下表中是某位同学实验中的一组数据：明显错误的数值是_____。
（4）实验中发现两个串联的小灯泡，一个发光，一个不发光，造成这个灯泡不发光的原因可能是_____。
四、作图题（共16分）
20．（8分）如图所示，在圆圈处分别接入电流表或电压表，要求开关S闭合后，两小灯泡并联且都能发光。
（____）
21．（8分）将图中的电路元件连接完整。要求：电压表测电阻电压，电流表测通过电阻的电流，滑动变阻器调节电阻中的电流。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压保持不变，电阻R2的阻值为30Ω。当开关S闭合时，电流表的示数为0.4A。当开关S和S1都闭合时，电流表示数为1.2A．求
(1)电源电压；
(2)电阻R1的阻值；
(3)开关S和S1都闭合时，整个电路1min消耗的电能。
23．（12分）直饮机的电路图如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W。（水的比热容c=J/（kg·℃），水的密度ρ=kg/m3）
（1）温、开水选择开关处于__________状态时饮水机处于加热状态；温、开水选择开关处于__________状态时饮水机处于保温状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少_________?电热丝R0的电阻是多少_________？
（3）现在需要100℃的开水500ml，已知水的初温是20℃，水需要吸收多少热量_________?如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间_________？（保留一位小数）
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、C
4、C
5、D
6、C
7、C
8、C
9、C
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、正电 负电 正电
14、1.2
15、减小 增大
16、6 6
三、实验题（共12分）
17、68 吸热但温度不变（或温度不变） A
18、将滑动变阻器滑片移至最右端 0.3 左 电阻一定时，通过电阻的电流与电阻两端电压成正比 二 见解析
19、断开 电流表的正负接线柱接反 1.5 短路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12V；(2)15Ω；(2)864J
23、闭合 断开 10A 22Ω 95.5s
电压U/V
1.5
3
4.5
电流I/A
0.1
0.2
电流的位置
A
B
C
电流I/A
0.3
0.3
1.5
