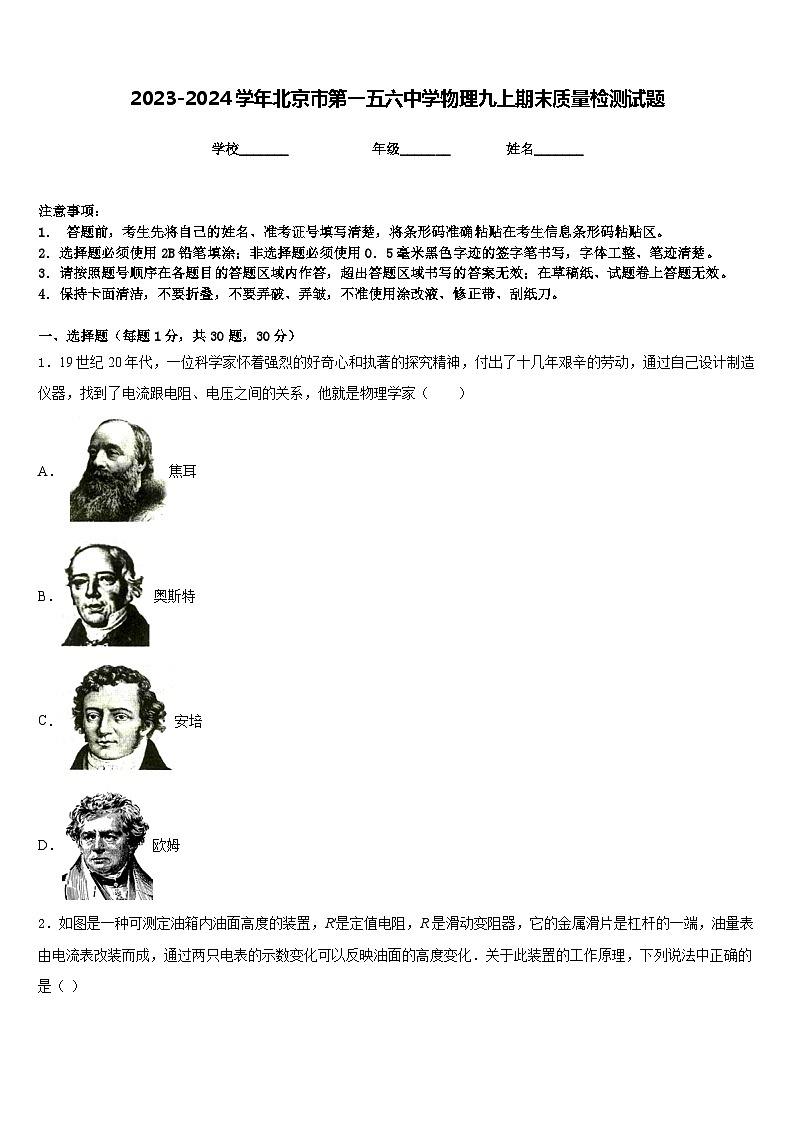

2023-2024学年北京市第一五六中学物理九上期末质量检测试题含答案
展开
这是一份2023-2024学年北京市第一五六中学物理九上期末质量检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．19世纪20年代，一位科学家怀着强烈的好奇心和执著的探究精神，付出了十几年艰辛的劳动，通过自己设计制造仪器，找到了电流跟电阻、电压之间的关系，他就是物理学家（ ）
A．焦耳
B．奥斯特
C．安培
D．欧姆

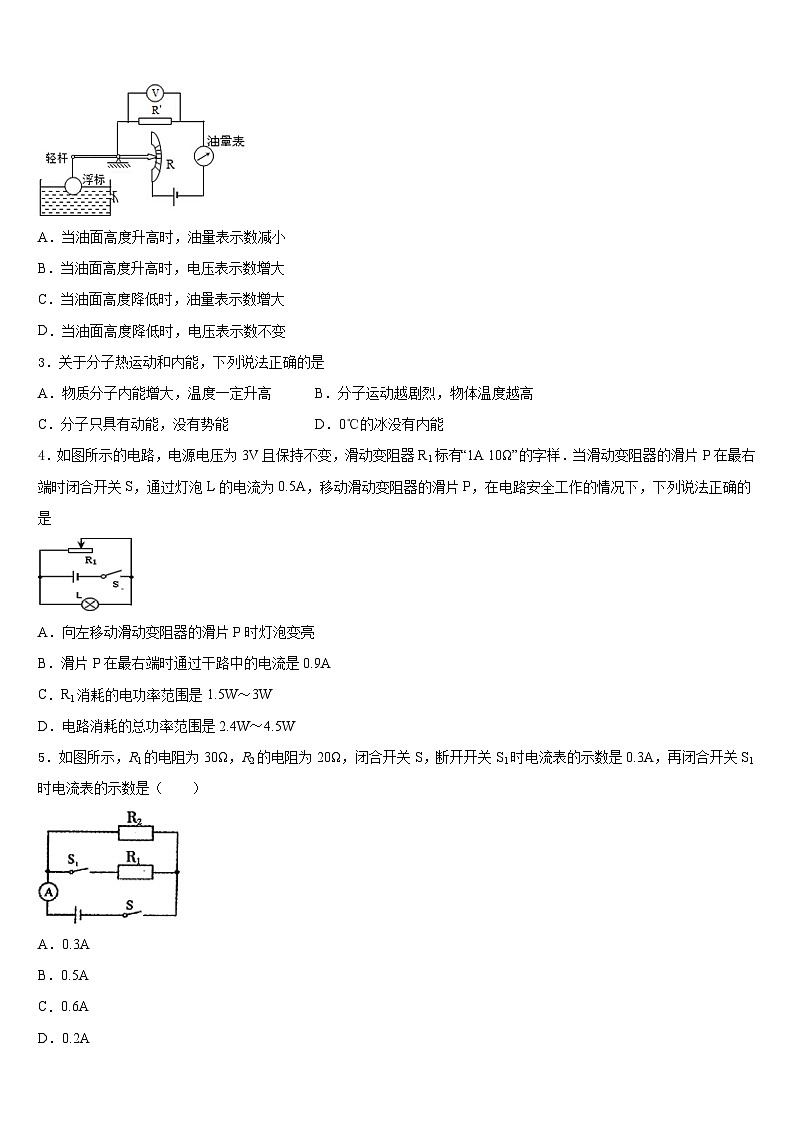

2．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化．关于此装置的工作原理，下列说法中正确的是（ ）
A．当油面高度升高时，油量表示数减小
B．当油面高度升高时，电压表示数增大
C．当油面高度降低时，油量表示数增大
D．当油面高度降低时，电压表示数不变
3．关于分子热运动和内能，下列说法正确的是
A．物质分子内能增大，温度一定升高B．分子运动越剧烈，物体温度越高
C．分子只具有动能，没有势能D．0℃的冰没有内能
4．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样．当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W～3W
D．电路消耗的总功率范围是2.4W～4.5W
5．如图所示，R1的电阻为30Ω，R2的电阻为20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A
B．0.5A
C．0.6A
D．0.2A

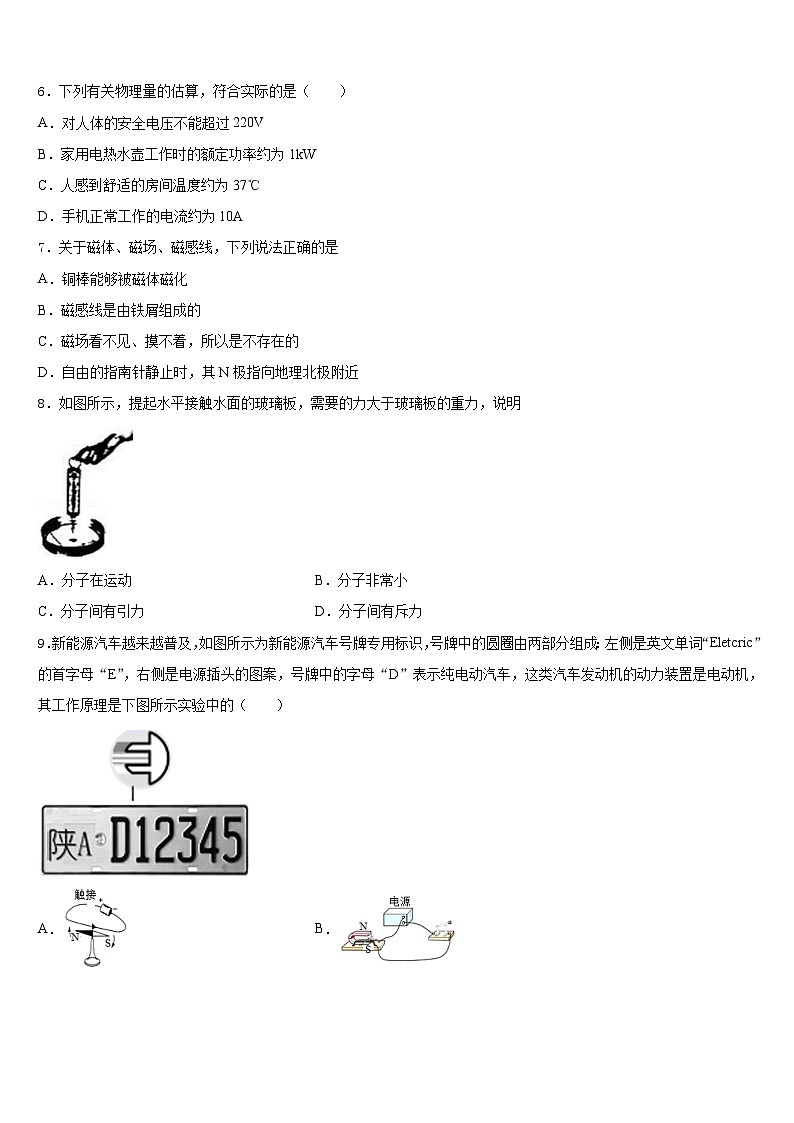

6．下列有关物理量的估算，符合实际的是（ ）
A．对人体的安全电压不能超过220V
B．家用电热水壶工作时的额定功率约为1kW
C．人感到舒适的房间温度约为37℃
D．手机正常工作的电流约为10A
7．关于磁体、磁场、磁感线，下列说法正确的是
A．铜棒能够被磁体磁化
B．磁感线是由铁屑组成的
C．磁场看不见、摸不着，所以是不存在的
D．自由的指南针静止时，其N极指向地理北极附近
8．如图所示，提起水平接触水面的玻璃板，需要的力大于玻璃板的重力，说明
A．分子在运动B．分子非常小
C．分子间有引力D．分子间有斥力
9．新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识，号牌中的圆圈由两部分组成：左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案，号牌中的字母“D”表示纯电动汽车，这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
10．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路
11．以下设计的电路图中电源电压保持不变，某同学在没有电流表的情况下，利用电压表和阻值己知的定值电阻R0，来测量未知的定值电阻Rx的阻值，不能实现测量Rx阻值的是( )
A．B．
C．D．
12．下列现象能说明分子在做无规则运动的是（ ）
A．柳絮飞舞B．玉兰飘香C．落叶纷飞D．瑞雪飄飘
二、填空题（每题5分，共4题，20分）
13．如图所示，电路中的小灯泡L1、L2是________（填“串联”或“并联”），若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将________（填“发光”或“不发光”）．
14．在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“ 20Ω 1A"，闭合开关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为_______V，定值电阻R0的阻值为_______Ω，图乙中的P1=_______W，在滑片P滑动过程中定值电阻R0消耗的最小电功率为_______W。
15．脚是人的第二心脏，泡脚对人有很多好处，将中药倒入脚盆里的热水中，一会儿整盆水变成“药水”，这是______现象，放入药水中的双脚觉得暖和，是通过______方式改变了脚的内能．
16．我市“华唐名师和你聊物理”公益直播活动开播两年多以来，与广大师生共同探讨了诸多物理知识．
（1）在2019年1月18日的直播中，主播老师用与丝绸摩擦过的玻璃棒接触验电器的金属球后，金属箔片张开一定角度，接着用另一个物体接触金属球，箔片张角变大，由此判断该物体带____电荷．
（2）在2019年4月26日的直播中，主播老师出示了一块电能表，其盘面上的数字如图所示，该电能表的示数为______ k w・h．
三、实验题（共12分）
17．（4分）如图，用小球和木块来探究“动能大小与哪些因素有关”：
（1）实验中是通过____比较来比较动能大小。
（2）本实验研究的动能是指____（填序号）。
A．小球在斜面上时的动能 B．小球撞击木块时的动能 C．小球撞击木块后木块的动能
（3）比较图甲、乙是为了研究动能大小与____的关系。
（4）如图丙所示，小赵在实验时，先让质量为m的小球从斜面h高处由静止下滑，撞击放在A处木块，测出木块被撞击的距离AB为S1，保持木块在位置B不变，让同一小球从斜面h高处由静止下滑，测出木块被二次撞击的距离BC为S2，则可能出现S1____S2（＞/=/＜），你判断的依据是____。
18．（4分）在探究电流与电压关系的实验中，同学们设计了如图所示的三种电路：
（1）小林同学选择图乙电路进行实验而不选择图甲，是因为_____。乙同学认为图丙电路比图乙电路更好，理由是图丙电路便于多次实验。
（2）小强同学利用图丙电路（其中电阻R＝5Ω）进行实验，请你帮他设计记录实验数据的表格。
（______）
（3）实验过程中，小新同学发现滑动变阻器损坏，但经过思考后利用图乙电路最终也完成了多次实验，该同学的做法是_____。
19．（4分）在“科学探究：物质的比热容”中：
（1）设计实验时应运用控制变量法：
①用水和煤油做实验，要使水和煤油的质量和_____相等；
②用相同电加热器加热，应用了电加热器在相同时间内对外供热_____的特点；
（2）实验所需的器材有：电加热器、_____、搅拌器、天平、电源、计时的秒表、水和煤油；
（3）实验中得到如下一组数据：
①比较分析1、3号烧杯的实验记录，可以得出的初步结论是：质量相等的不同物质，升高相同的温度，吸收的热量_____；
②比较分析1、2号烧杯的实验记录，可以得出的初步结论是：_____；
③比较分析_____号和_____号烧杯的实验记录，可以得出的初步结论是：质量相等的同种物质，升高不同的温度，吸收的热量不同；
（4）实验说明物体吸收热量的多少不仅与物体的质量和升高的温度有关，还与_____有关。
四、作图题（共16分）
20．（8分）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．
21．（8分）如图所示，人站在地上用力F提升重物，请画出滑轮组绕线方法．
（_______）
五、计算题（共22分）
22．（10分）如图所示电路中，R1=10Ω，R2=5Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.4A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光．设电源电压不变。求：
（1）电源电压；
（2）灯泡正常发光时的电阻．
23．（12分）图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。某次小明用高温档淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min共用水100L。假设热水器电热丝正常工作且产生的热量全部被水吸收（ c水＝ ），求：
（1）电热丝R1的阻值。
（2）该热水器高温档功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、D
5、B
6、B
7、D
8、C
9、B
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、串联 不发光
14、12 10 3.2 1.6
15、扩散 热传递
16、正 2019.4
三、实验题（共12分）
17、木块在水平面上被撞击的距离 B 速度 ＞ 小球在运动的过程中要克服摩擦力做功，机械能转化为内能,
18、灯丝电阻受温度影响，不是一个定值
改变电池节数。
19、初温 相等 温度计 不同 质量不同的同种物质升高相同的温度吸热不同 3 4 物质的种类
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、（1）6V；（2）20Ω
23、（1） （2）
烧杯号
液体
质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
1
水
300
20
30
12.3
2
水
120
20
30
6.2
3
煤油
300
20
30
6.1
4
煤油
300
20
25
3.1
实验次数
电阻R/Ω
电压U/V
电流I/A
1
5
2
5
3
5
