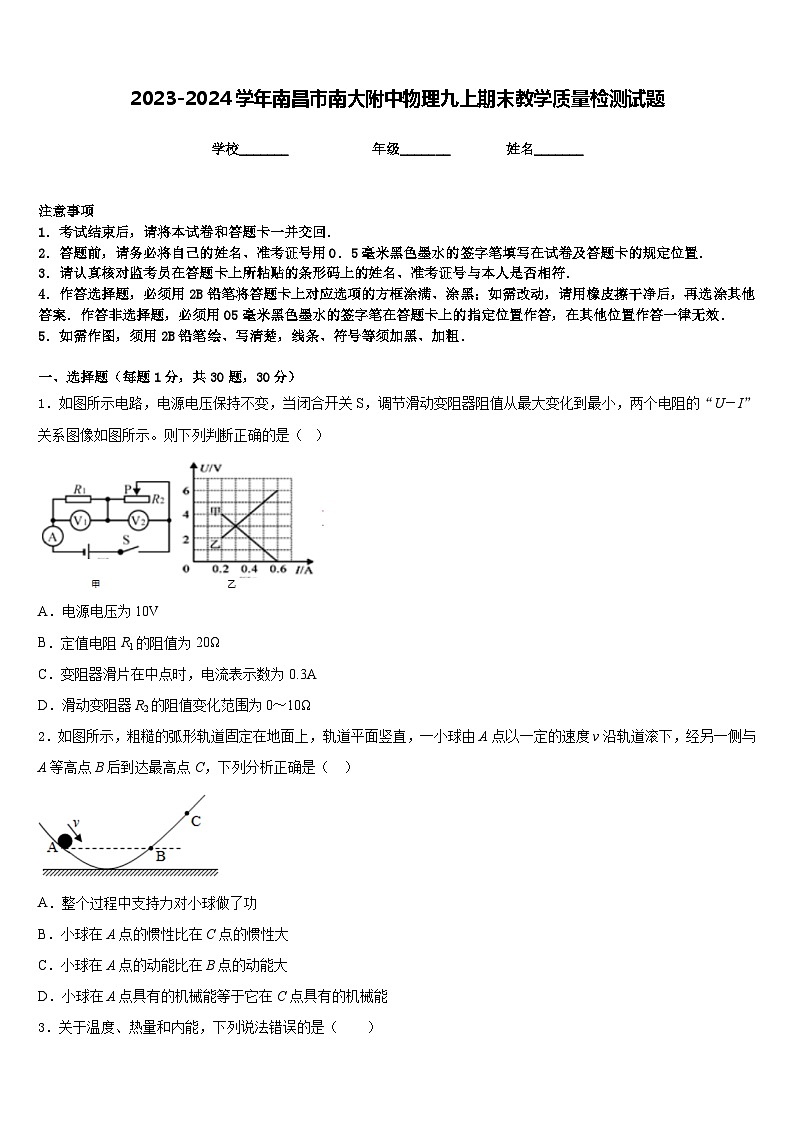

2023-2024学年南昌市南大附中物理九上期末教学质量检测试题含答案

这是一份2023-2024学年南昌市南大附中物理九上期末教学质量检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R2的阻值变化范围为0～10Ω
2．如图所示，粗糙的弧形轨道固定在地面上，轨道平面竖直，一小球由A点以一定的速度v沿轨道滚下，经另一侧与A等高点B后到达最高点C，下列分析正确是（ ）
A．整个过程中支持力对小球做了功
B．小球在A点的惯性比在C点的惯性大
C．小球在A点的动能比在B点的动能大
D．小球在A点具有的机械能等于它在C点具有的机械能

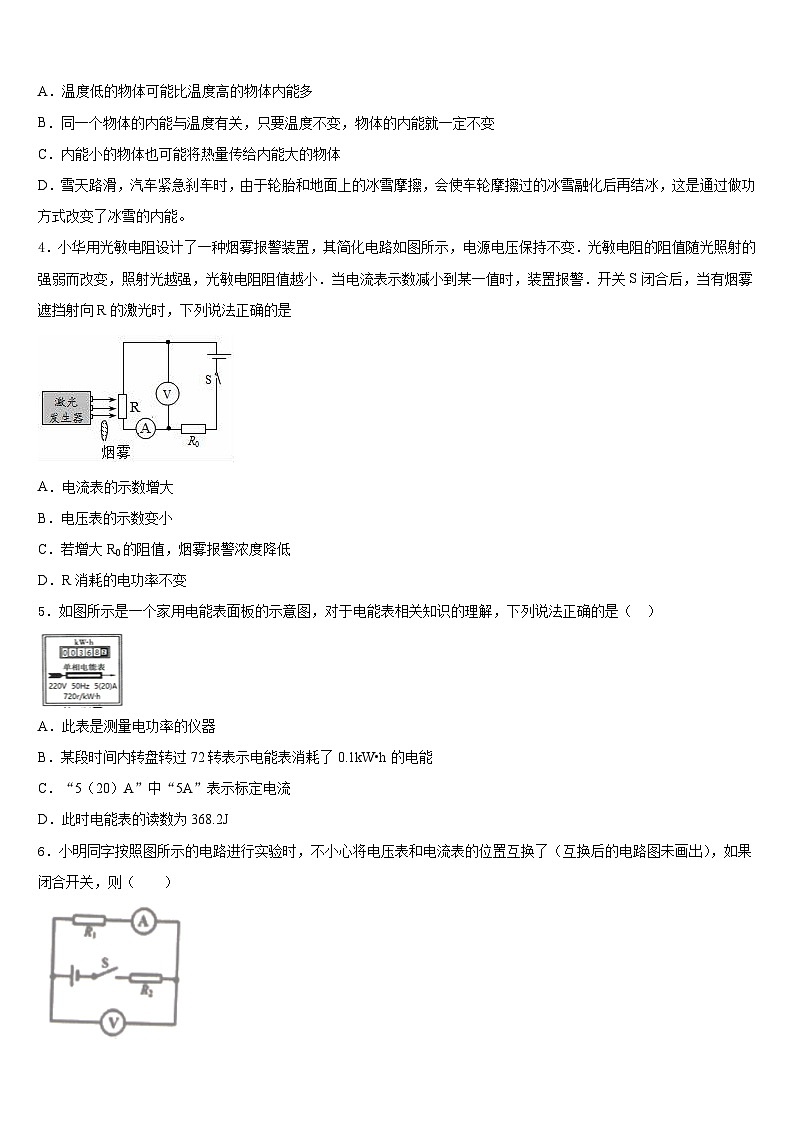

3．关于温度、热量和内能，下列说法错误的是（ ）
A．温度低的物体可能比温度高的物体内能多
B．同一个物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能小的物体也可能将热量传给内能大的物体
D．雪天路滑，汽车紧急刹车时，由于轮胎和地面上的冰雪摩擦，会使车轮摩擦过的冰雪融化后再结冰，这是通过做功方式改变了冰雪的内能。
4．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是
A．电流表的示数增大
B．电压表的示数变小
C．若增大R0的阻值，烟雾报警浓度降低
D．R消耗的电功率不变
5．如图所示是一个家用电能表面板的示意图，对于电能表相关知识的理解，下列说法正确的是（ ）
A．此表是测量电功率的仪器
B．某段时间内转盘转过72转表示电能表消耗了0.1kW•h的电能
C．“5（20）A”中“5A”表示标定电流
D．此时电能表的读数为368.2J
6．小明同字按照图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出），如果闭合开关，则（ ）

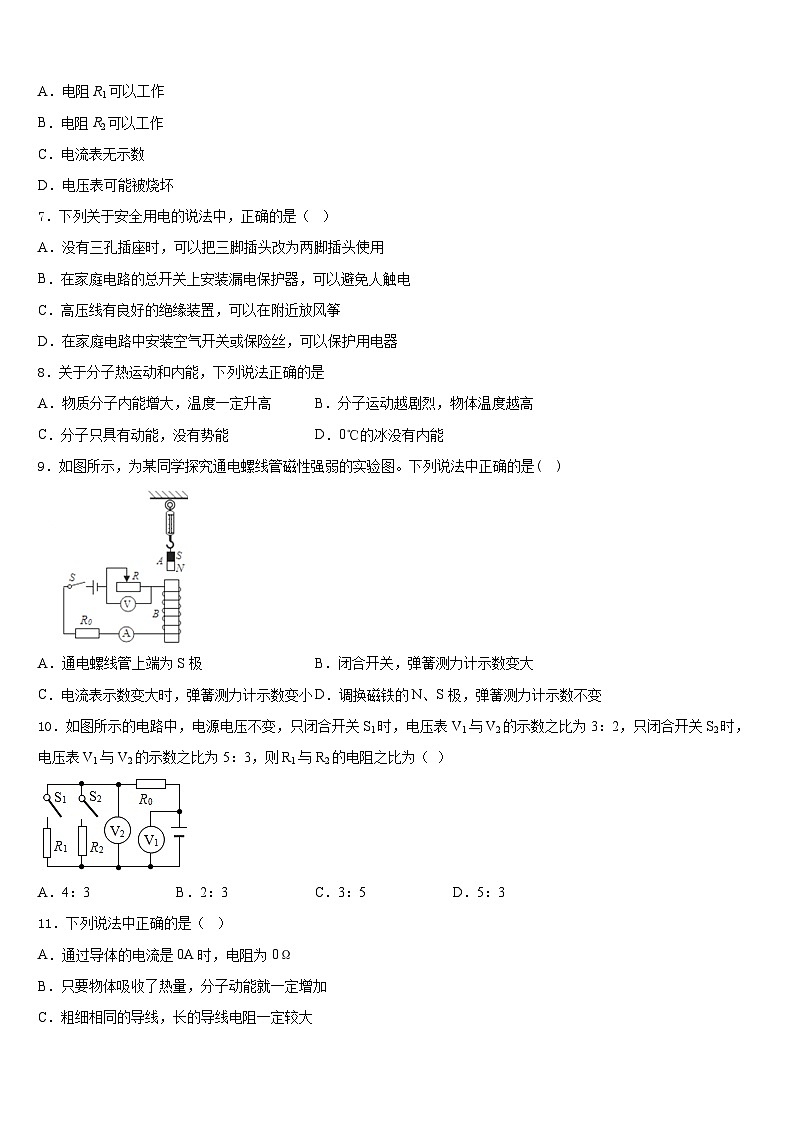

A．电阻R1可以工作
B．电阻R2可以工作
C．电流表无示数
D．电压表可能被烧坏
7．下列关于安全用电的说法中，正确的是（ ）
A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器
8．关于分子热运动和内能，下列说法正确的是
A．物质分子内能增大，温度一定升高B．分子运动越剧烈，物体温度越高
C．分子只具有动能，没有势能D．0℃的冰没有内能
9．如图所示，为某同学探究通电螺线管磁性强弱的实验图。下列说法中正确的是( )
A．通电螺线管上端为S极 B．闭合开关，弹簧测力计示数变大
C．电流表示数变大时，弹簧测力计示数变小D．调换磁铁的N、S极，弹簧测力计示数不变
10．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（ ）
A．4：3B．2：3C．3：5D．5：3
11．下列说法中正确的是（ ）
A．通过导体的电流是0A时，电阻为0Ω
B．只要物体吸收了热量，分子动能就一定增加
C．粗细相同的导线，长的导线电阻一定较大
D．若带电体带负电，一定得到电子
12．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯电阻之比为(假设灯丝的电阻不随温度变化)（ ）
A．1∶2B．9∶2C．9∶4D．3∶2
二、填空题（每题5分，共4题，20分）
13．你的手机是用__________来传递信息的，这种波在真空和空气中的传播速度是______不变的，这种波的频率与波长成_______比。
14．现有“220V 100W”的电灯泡一只，消耗1kW•h的电能可供它正常工作_____h；若将它接在电压为110V的电路中，实际功率为_____W。
15．图中电阻箱的阻值是_____Ω。
16．如图所示，给金属块加热一段时间后，发现温度计的示数在升高，说明烧杯里水的内能在_____（选填“增大”或“减小”），这是通过_____的方式改变物体内能的。
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”的过程中，同学们提出了如下猜想：
猜想1：电流大小可能跟电压有关；
猜想2：电流大小可能跟电阻有关。
(1)为探究以上猜想，同学们着手连接图甲所示的实物电路。在连接电路时，开关应处于__________（填“断开”或“闭合”）状态；
(2)实验中的滑动变阻器有两个作用，可以保护电路，在探究“电流与电压的关系”时还可以_______；
(3)正确连接好电路后，为探究猜想2，同学们进行了如下操作：
①将5Ω电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，记下电流表示数；
②将5Ω电阻换成10Ω的电阻，闭合开关后，电压表的示数如图乙所示，此时电压表的示数是_____；接下来，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为1.5V时，记下电流表示数；
③将10Ω电阻换成15Ω电阻，重复上面的实验；
(4)同学们将测量数据记录在下表中，分析表中数据：
可得出结论：______________________________。
18．（4分）同学们在实验室探究“影响电阻大小的因素”，他们找出a、b、c、d四根不同的电阻丝，比较发现：a与b只有长度不同；a与c只有横截面积不同；a与d只有材料不同。实验方案有如下两种：
(1)方案一：如图甲所示，将电阻丝a、b、c、d分别接在M、N之间，测出电路中的电流。电流表的示数越大，表示接入的电阻丝阻值越_____。
(2)方案二：如图乙所示，将电阻丝a、b、c、d串联在电路中，用电压表分别测出它们两端的电压。电压表的示数越大，表示接入的电阻丝阻值越_____。
(3)小丽提出：还可以用如丙图所示的方法来研究电阻与长度的关系。她将整条电阻丝a接入电路，将夹子N固定在B端，夹子M从A端逐渐滑向B端，发现电流表示数逐渐增大。说明：其他条件一定时，电阻丝越短，电阻越_____。
(4)小丽又补充到，还可以在图丙电路中串联一个灯泡，一方面灯泡亮度可以反映电流大小，另一方面，灯泡还可以起到_____的作用，用灯泡亮度或者电流表示数来反映电阻大小的科学研究方法叫做_____，下列实例研究方法与此相同的是_____。
A．探究电流与电压、电阻的关系
B．研究电流时，将电流和水流进行类比
C．研究光的传播时，引入“光线”
D．扩散现象表明分子在不停地做无规则运动
(5)接下来，小明和小丽又做了如下实验：将整条电阻丝a接入图丙电路后，闭合开关，然后用酒精灯给电阻丝加热，发现电流表示数逐渐减小，说明_____也是影响导体电阻大小的因素。
19．（4分）测量小石块的密度．实验室器材有：托盘天平、量筒、细线、装有适量水的烧杯和待测小石块．请按以下实验步骤完成实验：
（1）调节天平平衡．将天平放在水平桌面上，把游码放在标尺左端的零刻度线处，发现指针在分度盘的位置如图甲所示，应将右边平衡螺母向________调节（选填“左”或“右”）．
（2）用调节好的天平称小石块质量．三次测量结果记录在下表中．
（1）在量筒中装入60mL的水，把小石块放入量筒内，量筒中的水面如图乙所示，则小石块的体积是________cm1．
（4）小石块的密度是________g/cm1（小数点后保留两位数字）．
（5）实际上，小石块要吸水，本实验测得的小石块的密度________（选填“大于”或“小于”或“等于”）小石块的真实密度．
四、作图题（共16分）
20．（8分）如图电路中，电流表测量的是通过_____的电流。请在方框中画出这个电路的电路图
（_____）
21．（8分）（1）在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变小（导线不要交叉）。
（____________）
（2）我们教室里通常是一只开关同时控制两盏日光灯，如图所示，把开关S和两盏灯L1、L2正确连入家庭电路中（导线不要交叉）。
（_________）
五、计算题（共22分）
22．（10分）利用伏安法测量大电阻Rx的阻值时，由于电流表不能够准确测量待测电阻的电流，于是小明设计了如图所示电路。已知电压表的内阻RV=20kΩ，闭合开关S时，电压表示数为6V，断开开关S时，电压表示数为1.5V。求：
（1）闭合开关S时，电路中的电流。
（2）待测电阻Rx的阻值。
23．（12分）在物理课外实验探究活动中，某小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒定为 16V，R0 为定值电阻，L 为额定电压是 2.5V 的小灯泡， 其 I-U 关系的部分数据如图乙所示，AB 为长 14cm、阻值 60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP 为质量、电阻均不计的金属细杆，下端连接一个重 2N 的圆球 P。闭合开关 S，无风时，OP 下垂并与 A 端接触，此时电流表示数为 0.2A；有风时，OP 绕悬挂点 O 转动，风对球的作用力 F 方向始终水平向右，已知 OA 为 10cm，OP 始终与 AB 接触良好且摩擦忽略不计。求：
(1)电流表示数为 0.2A 时，灯泡的电阻为多少？
(2)无风时 R0 消耗的电功率？
(3)有风时，为防止灯泡烧坏（其两端电压不超过额定电压），允许风对球施加的最 大作用力为多少？（OP 可看做以 O 为支点的杠杆）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、C
5、C
6、B
7、D
8、B
9、C
10、A
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、电磁波 3×108m/s 反
14、10 25
15、5607
16、增大 热传递
三、实验题（共12分）
17、断开 改变定值电阻两端的电压或改变电阻两端的电压 1.7V 右 保持电压不变时，电流与电阻成反比例关系
18、小 大 小 保护电路 转换法 D 温度
19、右 20 2.61 大于
四、作图题（共16分）
20、L1
21、
五、计算题（共22分）
22、（1）3×10-4（2）60k
23、 (1) 5Ω； (2) 0.6W ；(3) 1.4N
电阻
5
10
15
电流I/A
0.30
0.15
0.10
序号
1
2
1
小石块质量m/g
52.8
52.4
52.4
