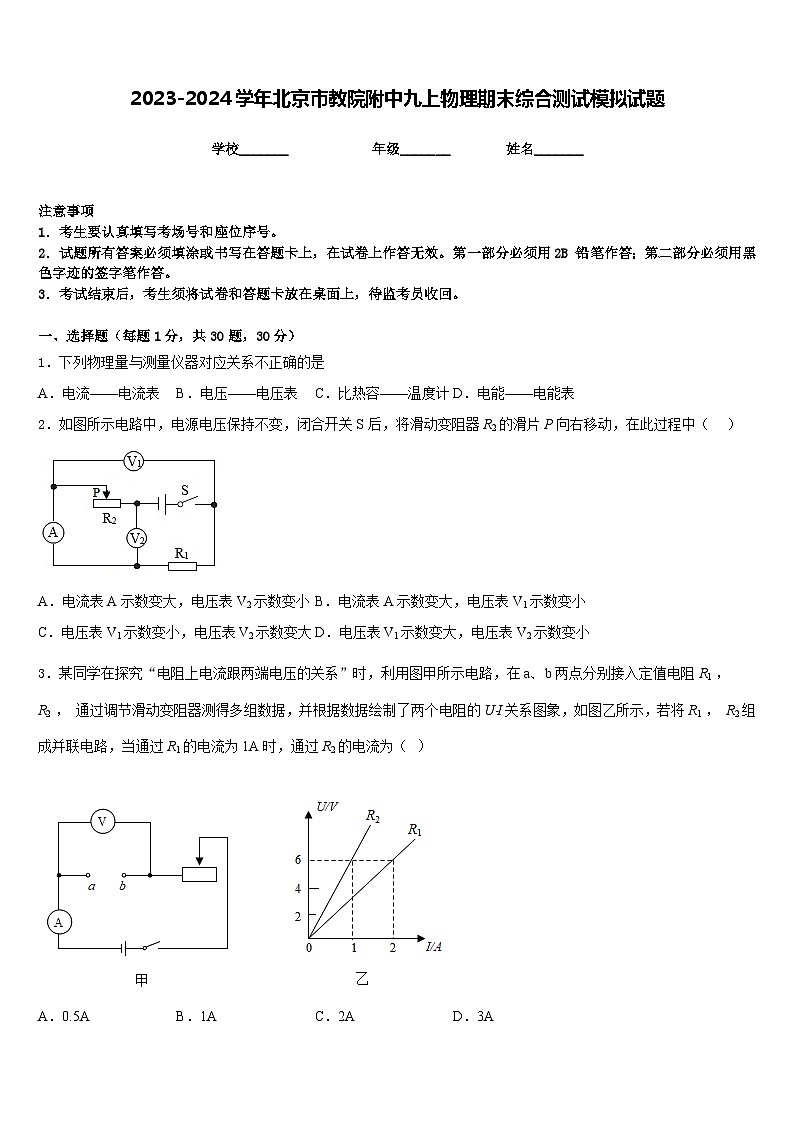

2023-2024学年北京市教院附中九上物理期末综合测试模拟试题含答案

这是一份2023-2024学年北京市教院附中九上物理期末综合测试模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列情况中，不属于电流做功的是，关于家庭电路，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．下列物理量与测量仪器对应关系不正确的是
A．电流——电流表B．电压——电压表C．比热容——温度计D．电能——电能表
2．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小
3．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）
A．0.5A B．1A C．2A D．3A

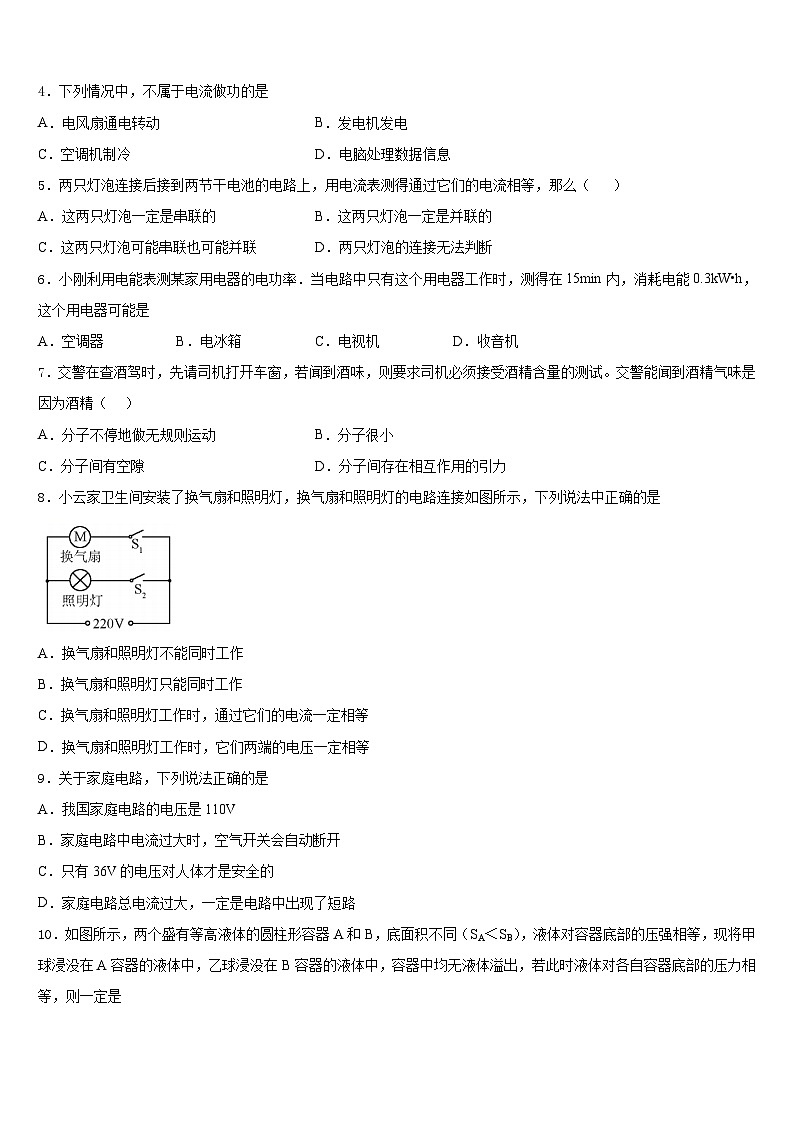

4．下列情况中，不属于电流做功的是
A．电风扇通电转动B．发电机发电
C．空调机制冷D．电脑处理数据信息
5．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）
A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的
C．这两只灯泡可能串联也可能并联D．两只灯泡的连接无法判断
6．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW•h，这个用电器可能是
A．空调器 B．电冰箱 C．电视机 D．收音机
7．交警在查酒驾时，先请司机打开车窗，若闻到酒味，则要求司机必须接受酒精含量的测试。交警能闻到酒精气味是因为酒精（ ）
A．分子不停地做无规则运动B．分子很小
C．分子间有空隙D．分子间存在相互作用的引力
8．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
9．关于家庭电路，下列说法正确的是
A．我国家庭电路的电压是110V
B．家庭电路中电流过大时，空气开关会自动断开
C．只有36V的电压对人体才是安全的
D．家庭电路总电流过大，一定是电路中出现了短路

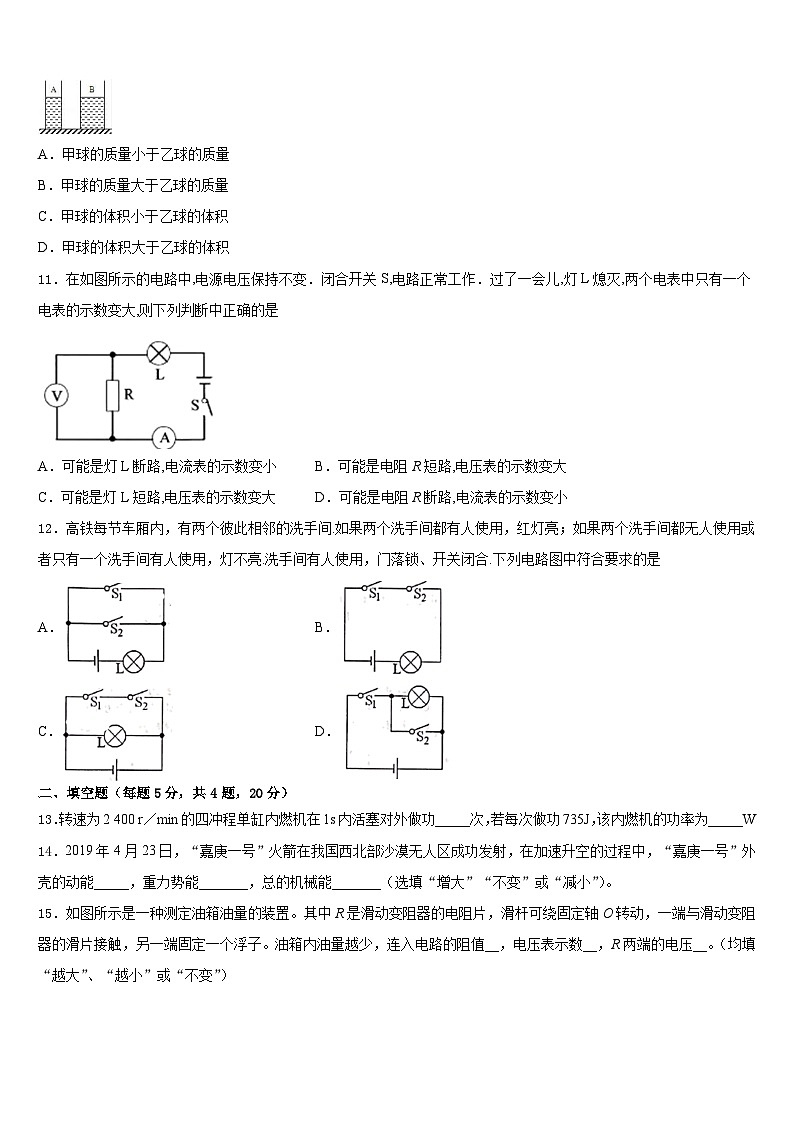

10．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（SA＜SB），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是
A．甲球的质量小于乙球的质量
B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积
D．甲球的体积大于乙球的体积
11．在如图所示的电路中,电源电压保持不变．闭合开关S,电路正常工作．过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是
A．可能是灯L断路,电流表的示数变小B．可能是电阻R短路,电压表的示数变大
C．可能是灯L短路,电压表的示数变大D．可能是电阻R断路,电流表的示数变小
12．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．转速为2 400 r／min的四冲程单缸内燃机在1s内活塞对外做功_____次，若每次做功735J，该内燃机的功率为_____W
14．2019年4月23日，“嘉庚一号”火箭在我国西北部沙漠无人区成功发射，在加速升空的过程中，“嘉庚一号”外壳的动能_____，重力势能_______，总的机械能_______（选填“增大”“不变”或“减小”）。
15．如图所示是一种测定油箱油量的装置。其中R是滑动变阻器的电阻片，滑杆可绕固定轴O转动，一端与滑动变阻器的滑片接触，另一端固定一个浮子。油箱内油量越少，连入电路的阻值__，电压表示数__，R两端的电压__。（均填“越大”、“越小”或“不变”）
16．荷叶上两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明分子间存在着______。如图所示，封闭在注射器筒内的空气很容易被压缩，这实验说明分子间有______。个大粒圆的爆米花芳香扑鼻，该现象说明分子不停地______。
三、实验题（共12分）
17．（4分）图甲是小勇同学测定小灯泡电功率的实验（小灯泡额定电压为2.5V）。
（1）为完成实验，请你用笔画线代替导线，将图甲小勇连接的部分电路补充完整；
（_____）
（2）连接电路时，开关应该滑动变阻器的滑片应调至最_____（选填“左”或“右”）端，闭合开关前还要先进行_____；
（3）电路连接正确后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，通过小灯泡的电流为_____A，此时小灯泡的电功率为_____W：若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）移动，直到电压表示数为_____V为止；
（4）实验中，移动滑动变阻器的滑片，小勇记下多组电流表及对应电压表的示数并画出图丙所示的I﹣U图象，从图象可算出小灯泡的额定功率为_____W；
（5）小勇在继续调节滑动变阻器的过程中若小灯泡突然熄灭，经检查发现灯丝烧断，则电压表示数将_____（选填“变大”“变小”或“不变”）。
18．（4分）小明同学用下列器材探究“电流与电压和电阻的关系”：电压15V保持不变的电源，规格是“50Ω 1A”的滑动变阻器，阻值为10Ω、20Ω、30Ω、50Ω的电阻各一个，满足测量需求的电流表，电压表各一个。
（1）图甲是他连接的电路，请改动一根导线，使电路连接正确，在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；__________________
（2）电路连接正确后，小明先探究“电阻R0一定，电流与电压的关系”，他将10Ω的电阻作为R0接入电路，闭合开关，通过调节滑动变阻器滑片P，测出电阻两端在不同电压时的电流值，记录如表1所示。第3次实验时电流表的读数如图乙所示，则此时流经电阻的电流为_________A。分析数据，可以得出结论：在电阻一定时，流经导体的电流和导体两端的电压成_________；
表1
表2
（3）小明再探究“电压U0一定，电流与电阻的关系”：
①他将10Ω的电阻接入电路，闭合开关，调节滑片P到适当位置，读出电流表示数记入表中；断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值_________(增大/减小)，他这样操作的目的是_________。
②表2是小明的实验数据，老师指出有一组数据不符合实际，你认为这是实验次序_________的数据。若不更换实验器材，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R的数据，完成实验，所保持不变的电压U0的取值范围应满足_________。
19．（4分）小亮要测定标有“2.5V”字样小灯泡的额定功率，选择一些器材连接了如图甲所示电路（电源电压为3V）；
（1）同组的同学发现电路连接有错误，如果此时闭合开关，小灯泡________（选填“发光”或“不发光”），电压表示数是________V；
（2）请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确___________；
（3）电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，则小灯泡的额定功率是________W；
（4）小亮还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图像，如图丙，根据图像可知电流与电压并不成正比，原因是____。在这个图像中，纵轴应该表示的是____（选填“电压”或“电流”）。
四、作图题（共16分）
20．（8分）如下图所示电路中有两个灯泡，请在图中圆圈内，分别填入电灯、电流表或电压表的符号，要求：两灯并联，且开关闭合时两电表的示数均不为零。
（______）

21．（8分）在图中，请你标出小磁针的N极和A点的磁感线方向．
（_______）
五、计算题（共22分）
22．（10分）小涛在家用用煤气灶烧开水，将壶中2kg的水从20℃加热到100℃，完全燃烧了0.03m3的煤气。已知煤气的热值为4×107J/m3，水的比热容是4.2×103J/(kg•℃)。试求：
（1）水吸收的热量是多少？
（2）煤气完全燃烧放出的热量是多少？
（3）煤气灶的效率是多少？
23．（12分）近几年，由于过度开发和各种废气的大量排放，给大气造成了严重污染。为此，国家对环境进行了实时监测，其中，空气质量指数是环境监测的重要一环，下表的空气质量等级是按照空气质量指数P来划分的。某兴趣小组自制的空气质量监测仪，是用电压表来显示空气质量指数，其工作原理如图所示，已知电源电压恒为18V，电压表的量程为0—15V，滑动变阻器R的规格为“200Ω 1A”，气敏电阻R0与质量指数P的关系为R0=6000/P Ω。则：
(1) 调节滑动变阻器的滑片，使R接入电路中的阻值为100Ω，当电压表示数为10V时，对应的空气质量等级是属于什么等级?
(2) 继续调节滑动变阻器的滑片P，当电压表的示数满偏时，空气质量指数P=400，在1min内，电流通过滑动变阻器R所做的功为多少J?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、B
5、C
6、A
7、A
8、D
9、B
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、20 14700
14、增大 增大 增大
15、越大 越小 越大
16、引力 间隙 运动
三、实验题（共12分）
17、 右 试触 0.22 0.44 左 2.5 0.625 变大
18、 0.5 正比 增大 控制电阻两端电压不变 （控制电压表示数不变） 4 7.5V～10V
19、发光 3 0.6 灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化） 电流
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6.72×105J；（2）1.2×106J；（3）56%
23、（1）良；（2）180J
实验次序
1
2
3
4
U/V
3.0
4.0
5.0
6.0
I/A
0.30
0.41
0.62
实验次序
1
2
3
4
R/Ω
10
20
30
40
I/A
0.60
0.30
0.20
0.12
空气质量指数P
0一50
51一100
101一150
151一200
201一300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
