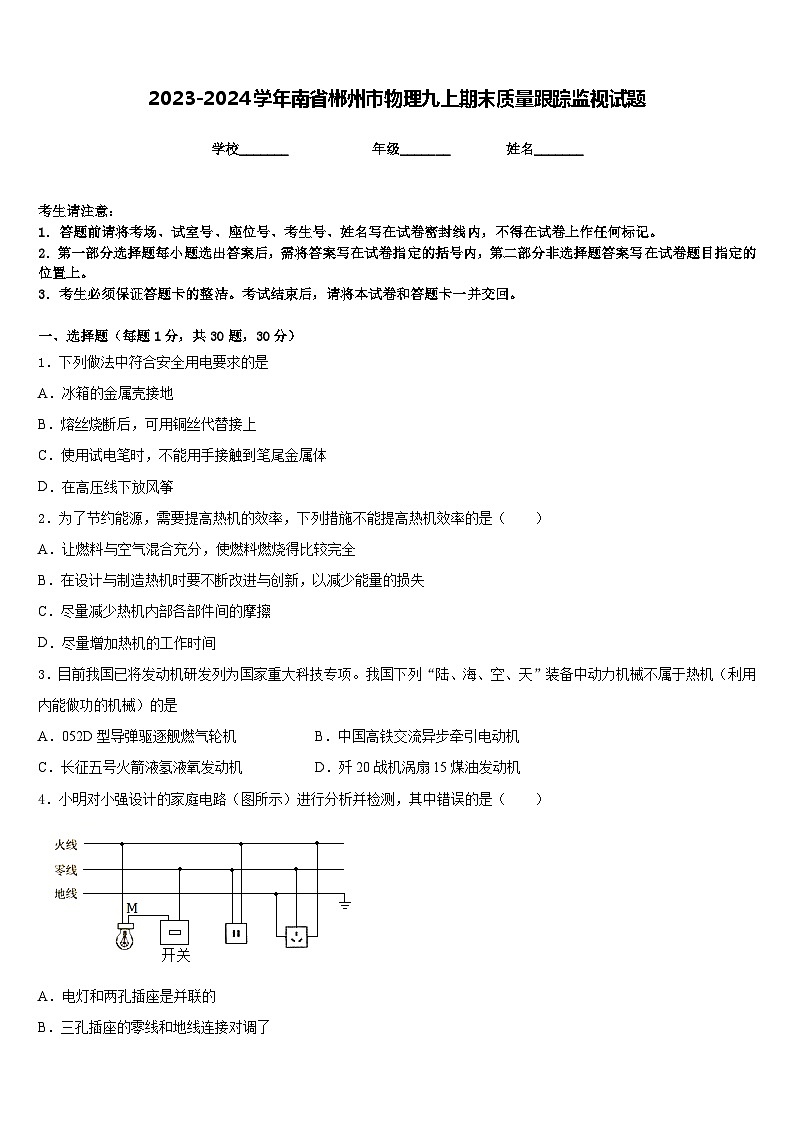

2023-2024学年南省郴州市物理九上期末质量跟踪监视试题含答案

这是一份2023-2024学年南省郴州市物理九上期末质量跟踪监视试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，小明对小强设计的家庭电路等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列做法中符合安全用电要求的是
A．冰箱的金属壳接地
B．熔丝烧断后，可用铜丝代替接上
C．使用试电笔时，不能用手接触到笔尾金属体
D．在高压线下放风筝
2．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）
A．让燃料与空气混合充分，使燃料燃烧得比较完全
B．在设计与制造热机时要不断改进与创新，以减少能量的损失
C．尽量减少热机内部各部件间的摩擦
D．尽量增加热机的工作时间
3．目前我国已将发动机研发列为国家重大科技专项。我国下列“陆、海、空、天”装备中动力机械不属于热机（利用内能做功的机械）的是
A．052D型导弹驱逐舰燃气轮机B．中国高铁交流异步牵引电动机
C．长征五号火箭液氢液氧发动机D．歼20战机涡扇15煤油发动机
4．小明对小强设计的家庭电路（图所示）进行分析并检测，其中错误的是（ ）
A．电灯和两孔插座是并联的
B．三孔插座的零线和地线连接对调了

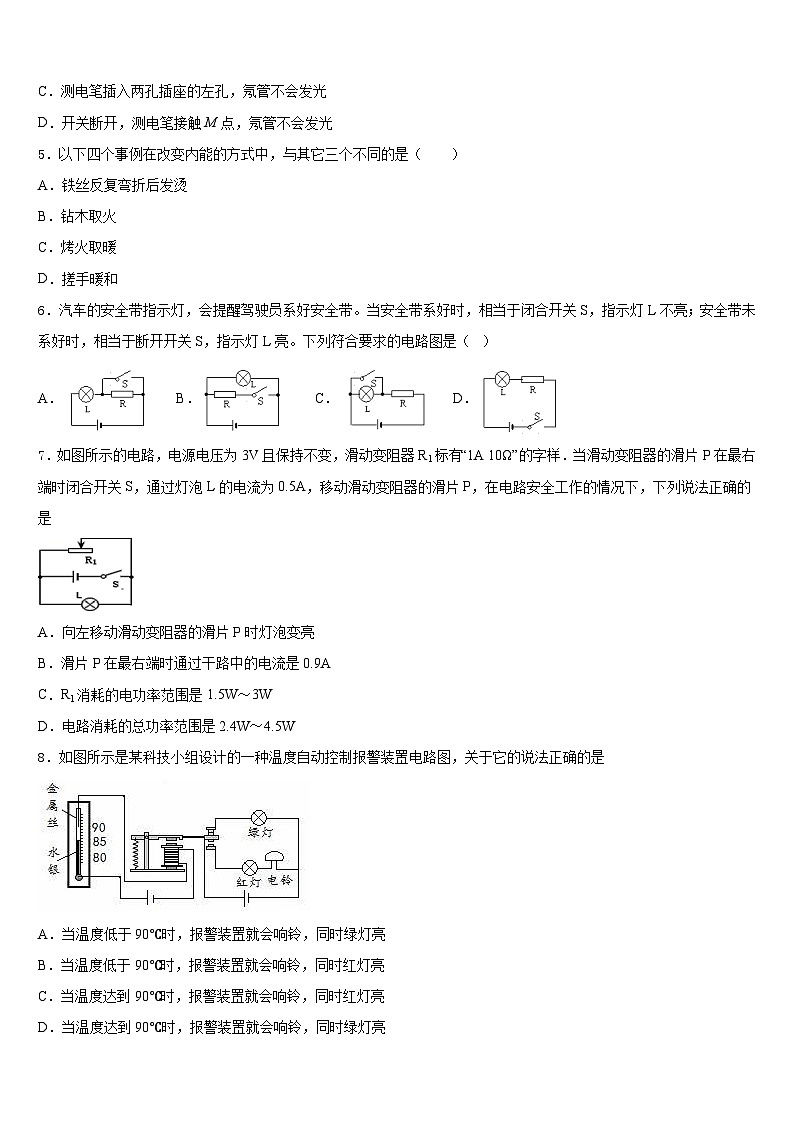

C．测电笔插入两孔插座的左孔，氖管不会发光
D．开关断开，测电笔接触M点，氖管不会发光
5．以下四个事例在改变内能的方式中，与其它三个不同的是（ ）
A．铁丝反复弯折后发烫
B．钻木取火
C．烤火取暖
D．搓手暖和
6．汽车的安全带指示灯，会提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关S，指示灯L不亮；安全带未系好时，相当于断开开关S，指示灯L亮。下列符合要求的电路图是（ ）
A．B．C．D．
7．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样．当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W～3W
D．电路消耗的总功率范围是2.4W～4.5W
8．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮

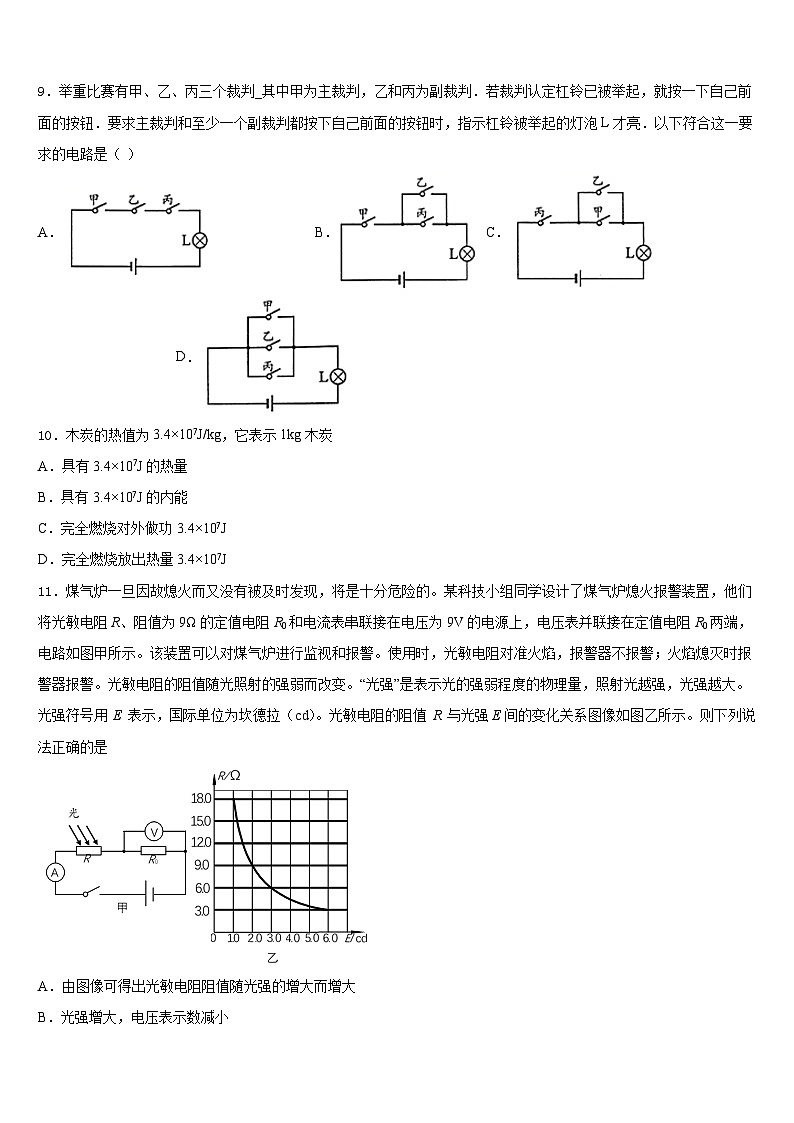

9．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
10．木炭的热值为3.4×107J/kg，它表示1kg木炭
A．具有3.4×107J的热量
B．具有3.4×107J的内能
C．完全燃烧对外做功3.4×107J
D．完全燃烧放出热量3.4×107J
11．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用 E 表示，国际单位为坎德拉（cd）。光敏电阻的阻值 R 与光强E间的变化关系图像如图乙所示。则下列说法正确的是
A．由图像可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
12．如图所示的电路中，当滑向左滑动时，下列关于电表示数与灯的亮度变化的说法正确的是（ ）
A．电压表示数变大B．电压表示数变小C．灯变亮D．灯变暗
二、填空题（每题5分，共4题，20分）
13．给移动电源（俗称充电宝）充电时，是把____能转化为化学能，此时移动电源相当于电路中的__（选填“电源”或“用电器”）。
14．如图所示，R1＝4Ω，R2＝6Ω，把它们并联在U＝3V的电路中，通电30s，电阻R1、R2总共消耗的电能为_____J。
15．一台标有“220V 900W”字样的电饭煲，
（1）正常煮饭半小时，要消耗电能________kW·h。
（2）在家庭电路中，用________表测量用电器在一定时间内消耗的电能。
16．焦耳定律的内容是：电流通过导体产生的热量跟________ 的平方成正比，跟_____成正比，跟通电时间成正比。
三、实验题（共12分）
17．（4分）为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验。
实验数据记录如下：
（1）除了图中的实验器材以外，做该实验还需要的测量工具是停表、温度计和_____；
（2）实验中，两烧杯内分别放入_____的电加热器，这样可以保证在相同的时间内，水和食用油_____；
（3）不计热量损失，由实验数据可知，水的比热容是食用油的_____倍。
18．（4分）在“测定小灯泡功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线，完成电路连接。
（________）
(2)连接电路，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是__________。
(3)排除故障后，将滑动变阻器的滑片从一端缓慢移到另一端的过程中发现电压表示数U与滑片移动距离x的关系如图乙所示，电压调节非常不方便，这是由于选用了_____（选填“A”或“B”）滑动变阻器。可供选用的滑动变阻器：滑动变阻器A（阻值范围0～500Ω，滑片行程10cm）；滑动变阻器B（阻值范围0～50Ω，滑片行程10cm）。
(4)换用了另一个滑动变阻器并接通电路后，移动滑片位置，当电压表的示数3.8V时，电流表的示数如图丙所示，则其额定功率为_________W。
(5)实验中刚刚测完上述(4)中的一个数据，电流表突然损坏了。他们找到了一个阻值为R的定值电阻和一个单刀双掷开关并设计出电路图（如图丁），重新进行了测量。
请完成以下步骤：
步骤一：S2与接线柱1接通，闭合S1，调节滑动变阻器滑片，使电压表示数为_________；
步骤二：保持滑动变阻器阻值_________（选填“变大”、“不变”、“变小”），将S2改与接线柱2接通，读取电压表读数UR；
步骤三：断开S1、S2，整理器材。
写出灯泡额定功率的表达式P=__________________。（用已知量和测量量表示）
19．（4分）实验桌上备有满足实验要求的器材：一个电阻箱（符号），一个滑动变阻器（符号），一个定值电阻（符号）、一个电流表（符号）、一个电压表（符号）、一个学生电源（符号）、一个开关（符号）、导线若干。请你利用这些器材设计实验，验证导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。要求：
（1）画出实验电路图；
（2）简述实验过程；
（3）画出记录实验数据的表格。
四、作图题（共16分）
20．（8分）开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。
21．（8分）请在图中用笔画线代替导线按要求连接电路并在虚线框内画出电路图要求：
（______）
（1）开关同时控制两盏电灯；
（2）电灯L1、L2并联；
（3）电流表测通过两灯的总电流；
（4）所画导线不能交叉。
五、计算题（共22分）
22．（10分）小强家买了一个自动电热水壶其铭牌如下表。小强装了0.5kg的水，加热5min后把水烧开，水壶自动断电。已知大气压为1个标准大气压，电热水壶正常工作且电阻不变，水的初温为20℃，c水＝4.2×103J/（kg•℃），求：
（1）这壶水吸收的热量；
（2）水壶消耗的电能；
（3）此电热水壶的热效率。
23．（12分）如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：
（1）冰柜的电动压缩机正常工作时的电流为多少？
（2）冰柜正常工作时防雾电热丝的电阻为多少？
（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？[玻璃的比热容为0.84×103J/（kg•℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、D
5、C
6、C
7、D
8、C
9、B
10、D
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、电 用电器
14、112.5
15、0.45 电能
16、电流 导体的电阻
三、实验题（共12分）
17、天平 规格相同（或功率相同） 吸收的热量相同 2
18、 灯泡断路 A 1.9 3.8 不变
19、 (1)
(2)见解析
(3)见解析
四、作图题（共16分）
20、；
21、
五、计算题（共22分）
22、（1）1.68×105J；（2）3×105J；（3）56%。
23、（1）0.5A；（2）484Ω；（3）840s
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
自动电热水壶
型号
WL100F
电源
220V 50Hz
额定功率
1000W
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
