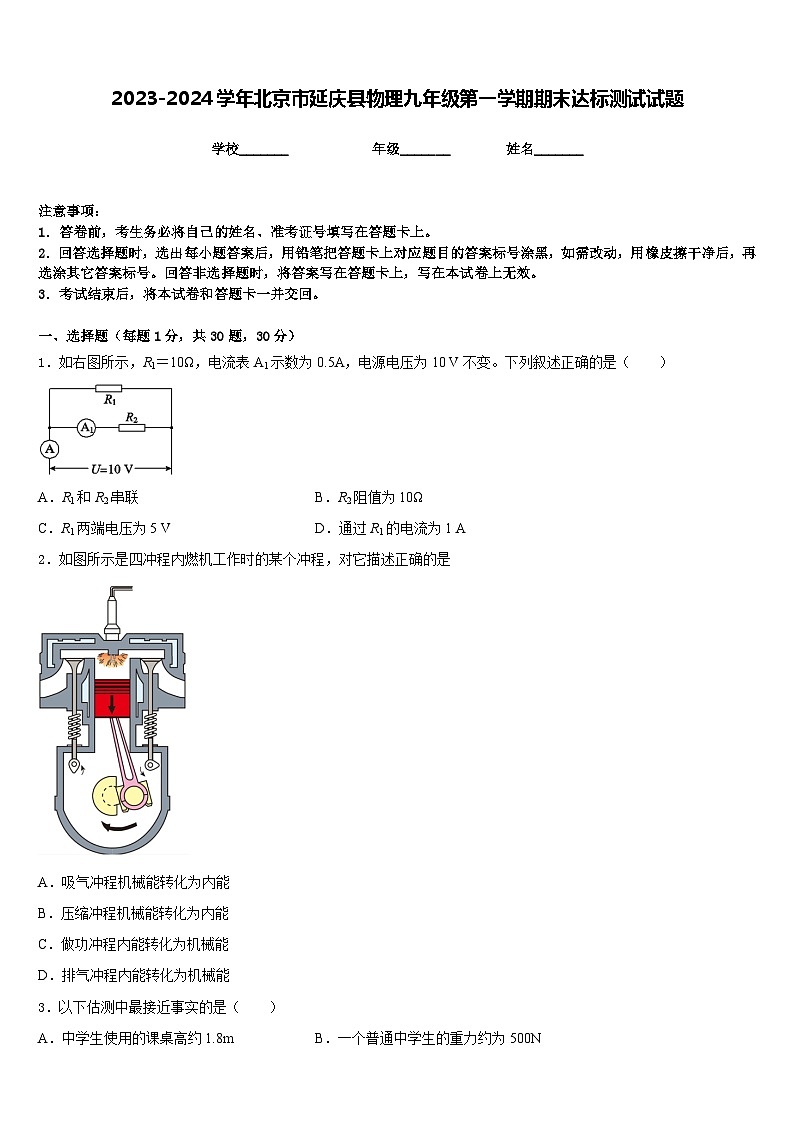

2023-2024学年北京市延庆县物理九年级第一学期期末达标测试试题含答案
展开
这是一份2023-2024学年北京市延庆县物理九年级第一学期期末达标测试试题含答案，共9页。试卷主要包含了 “风力测试仪”的原理如图所示，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如右图所示，R1＝10Ω，电流表A1示数为0.5A，电源电压为10 V不变。下列叙述正确的是（ ）
A．R1和R2串联B．R2阻值为10Ω
C．R1两端电压为5 VD．通过R1的电流为1 A
2．如图所示是四冲程内燃机工作时的某个冲程，对它描述正确的是
A．吸气冲程机械能转化为内能
B．压缩冲程机械能转化为内能
C．做功冲程内能转化为机械能
D．排气冲程内能转化为机械能
3．以下估测中最接近事实的是（ ）
A．中学生使用的课桌高约1.8mB．一个普通中学生的重力约为500N
C．人正常步行的速度一般约为12m/sD．一部手机的质量约2.4kg
4． “风力测试仪”的原理如图所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝，闭合开关S，有风时，重物受风力的作用而发生偏转，则下列说法中正确的是
A．风力越大，灯泡越暗
B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关
5．如图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是
A．铁箱在船上时，船的吃水线在A处下方
B．铁箱接触到水底时，船的吃水线仍在A处
C．铁箱接触到水底时，船的吃水线在A处之下
D．铁箱接触到水底时，船的吃水线在A处之上
6．有一只“220 V 10 A”的电能表，按规定最多可接“220 V 40 W”的电灯
A．50盏B．55盏C．56盏D．60盏
7．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是
A．L1短路B．L1断路C．L2短路D．L2断路
8．两个物体相互接触时没有发生热传递现象，表明这两个物体一定具有相同的（ ）
A．质量B．温度C．热量D．内能
9．下列说法中正确的是
A．通电的时间越长，电流所做的功越多
B．通过用电器的电流越大，电流所做的功越多
C．用电器两端的电压越大，电流所做的功越多
D．电流做功越多，消耗的电能就越多

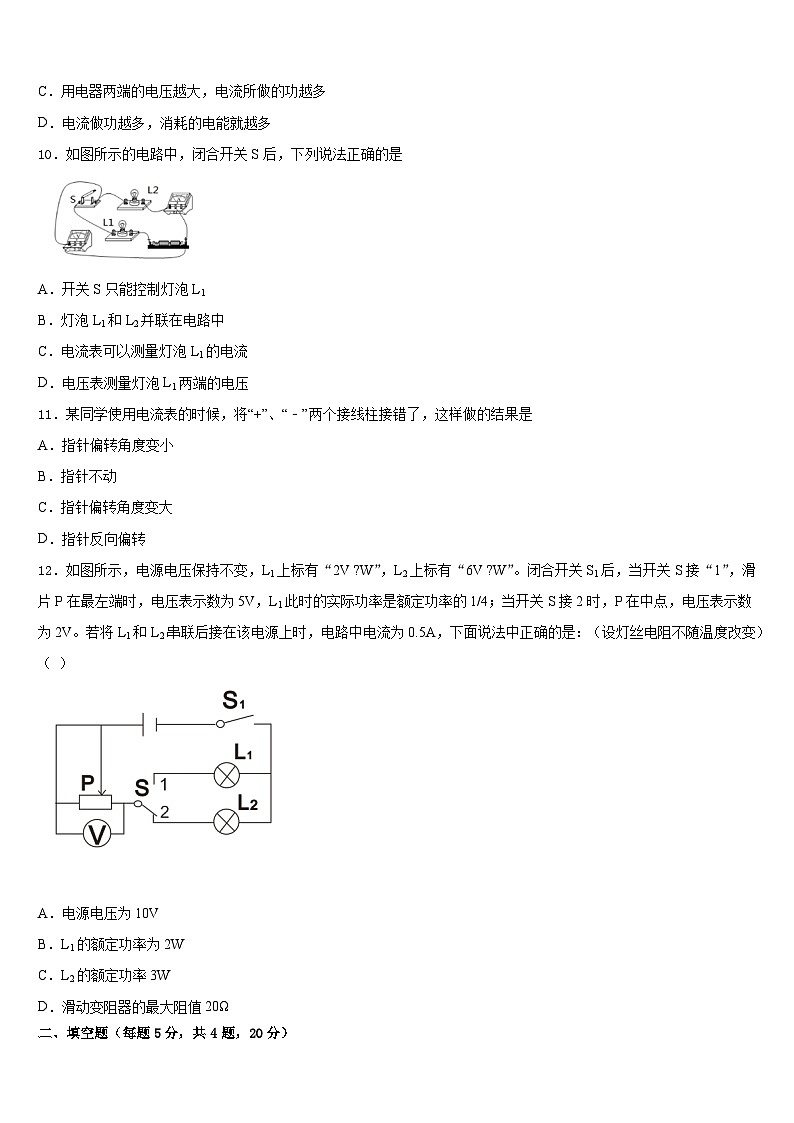

10．如图所示的电路中，闭合开关S后，下列说法正确的是
A．开关 S 只能控制灯泡 L1
B．灯泡 L1和 L2并联在电路中
C．电流表可以测量灯泡L1的电流
D．电压表测量灯泡 L1两端的电压
11．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
12．如图所示，电源电压保持不变，L1上标有“2V ?W”，L2上标有“6V ?W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若将L1和L2串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是：（设灯丝电阻不随温度改变）（ ）
A．电源电压为10V
B．L1的额定功率为2W
C．L2的额定功率3W
D．滑动变阻器的最大阻值20Ω
二、填空题（每题5分，共4题，20分）
13．如图是在山东省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_______（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发_______而使头发竖起来．
14．如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为_____Ω，电源电压是_______V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将_______（选填“变大”、“保持不变”或“变小”）。
15．下图中电能表的示数为_________度。在某段时间内若该表转盘转过2500转，表示此段时间内与电能表相连的电路消耗了_________度电。
16．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时。
（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______。
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是________。
三、实验题（共12分）
17．（4分）小明为比较“不同物质的吸热能力”设计了如下的实验方案：将质量相同的水和煤油分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热水和煤油，实验装置如图所示，实验时每隔一段时间同时测量水和煤油的温度．
（1）在安装、调整实验器材时，科学合理的顺序是（图甲中）：先调整固定______位置（选填“A”或“B”），目的是_______
（2）实验中用搅拌棒搅拌的目的是:使液体____选用相同酒精灯加热的目的是: 使煤油和水________
（3）下表是小明记录的数据，由表格可知，小明是通过观察_____的多少，来比较水和煤油的吸热能力的，小明得出的结论是______
18．（4分） “测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡电阻约为10Ω，电流表（0﹣0.6A0﹣3A）。电压表（0﹣3V，0﹣15V），开关和若干导线。
（1）若小明设计电路如图甲所示的部分电路，用笔画线代替导线将图甲的实验电路图线连接完整；
（____）
闭合开关小明发现电压表示数如图乙所示，为了测出小灯泡的额定功率，他此时应该将变阻器的滑片P向_____端移动。小明将实验中收集的数据及现象填入表格中，可得小灯泡的额定功率是_____W。
（2）分析表中数据及现象，得到结论：同﹣规格的小灯泡亮度与_____有关。
（3）实验结束后，他与同学们还进行了讨论和交流：
①小红同学认为把灯泡换成定值电阻，该实验可以用来“探究导体中的电流与电压的关系”。大家对这种说法进行了肯定。
②小刚发现电压表损坏了，老师告诉他已经没有电压表可换了，而给了他一个已知阻值为R0的定值电阻和一个单刀双掷开关。小刚重新设计了如图丙所示的电路，在不改变该实验电路连接的情况下，也能正确测出小灯泡的额定功率。正确连接电路后，接下来的实验步骤是：
A．闭合开关S、S1与a相接，调节滑片P，使电流表示数2.5V
B．保持滑动变阻器滑片位置不变，S1按b，记下电流表的示数I。
C．小灯泡额定功率的表达式P＝_____。（用已知量和已测出的物理量的符号表示）
19．（4分）如图所示是伏安法测小灯泡电阻的实物图。
（1）请用笔画线代替导线连接实物元件。连线不交叉。
（______）
（2）闭合开关前，变阻器的滑片应放在________端，当闭合开关滑片向右移动时，电压表的示数_______，电流表示数_______。(填“变大”“变小”“不变”)
（3）该实验的原理是__________，本实验不能把多次测得灯泡的电阻求平均值，是因为灯丝的电阻随着温度的升高而_______；如果把灯泡换成定值电阻来做实验，则一定要多次测量结果求平均值，这是为了减小_________。
四、作图题（共16分）
20．（8分）如图所示，一束光线AO从空气斜射到水面上，请在图甲中作出AO的反射光线和大致的折射光线；
（ ）
21．（8分）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大．
（______）
五、计算题（共22分）
22．（10分）如图所示是好学的小华同学买到的3个外观完全相同的小灯泡和1个可调电压的电源。小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3都标有“6V 12W”的字样；
（1）将L2和L3串联接在可调电源上，调节电源电压使L2两端的电压为6V，求电路总功率；
（2）将L1和L3并联接在可调电源上，调节电源电压使电源的电压为6V，求电路总功率；
（3）将L3单独接在可调电源上，调节电源电压使电源电压为18V，求此时L3的实际功率。（假设小灯泡的电阻不变）
23．（12分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．
(1)当托盘为空时，R2电阻；
(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；
(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、B
5、C
6、B
7、B
8、B
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、导体 带同种电荷互相排斥
14、20 6 保持不变
15、1205.9 1
16、L2短路 L2的实际功率太小 电流表没有调零
三、实验题（共12分）
17、B 用酒精灯外焰加热 使液体受热均匀 在相同时间内吸收的热量相同 等质量的水和煤油，升高相同的温度，比较吸热的多少 水的吸热能力比煤油强
18、 B 0.7 灯的实际功率 2.5V×（I﹣I1）
19、 左 变大 变大 增大 误差
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)24W；(2)18W；(3)0W
23、（1）500Ω；（2）600Ω；100Ω；（3）600g
物质
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
水
1
0.1
10
2
2
0.2
10
4
煤油
3
0.1
10
1
4
0.2
10
2
序号
电压/V
电流/A
亮暗情况
1
1
0.16
暗
2
1.5
0.22
较亮
3
2.5
0.28
亮
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如右图所示，R1＝10Ω，电流表A1示数为0.5A，电源电压为10 V不变。下列叙述正确的是（ ）
A．R1和R2串联B．R2阻值为10Ω
C．R1两端电压为5 VD．通过R1的电流为1 A
2．如图所示是四冲程内燃机工作时的某个冲程，对它描述正确的是
A．吸气冲程机械能转化为内能
B．压缩冲程机械能转化为内能
C．做功冲程内能转化为机械能
D．排气冲程内能转化为机械能
3．以下估测中最接近事实的是（ ）
A．中学生使用的课桌高约1.8mB．一个普通中学生的重力约为500N
C．人正常步行的速度一般约为12m/sD．一部手机的质量约2.4kg
4． “风力测试仪”的原理如图所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝，闭合开关S，有风时，重物受风力的作用而发生偏转，则下列说法中正确的是
A．风力越大，灯泡越暗
B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关
5．如图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是
A．铁箱在船上时，船的吃水线在A处下方
B．铁箱接触到水底时，船的吃水线仍在A处
C．铁箱接触到水底时，船的吃水线在A处之下
D．铁箱接触到水底时，船的吃水线在A处之上
6．有一只“220 V 10 A”的电能表，按规定最多可接“220 V 40 W”的电灯
A．50盏B．55盏C．56盏D．60盏
7．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是
A．L1短路B．L1断路C．L2短路D．L2断路
8．两个物体相互接触时没有发生热传递现象，表明这两个物体一定具有相同的（ ）
A．质量B．温度C．热量D．内能
9．下列说法中正确的是
A．通电的时间越长，电流所做的功越多
B．通过用电器的电流越大，电流所做的功越多
C．用电器两端的电压越大，电流所做的功越多
D．电流做功越多，消耗的电能就越多
10．如图所示的电路中，闭合开关S后，下列说法正确的是
A．开关 S 只能控制灯泡 L1
B．灯泡 L1和 L2并联在电路中
C．电流表可以测量灯泡L1的电流
D．电压表测量灯泡 L1两端的电压
11．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
12．如图所示，电源电压保持不变，L1上标有“2V ?W”，L2上标有“6V ?W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若将L1和L2串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是：（设灯丝电阻不随温度改变）（ ）
A．电源电压为10V
B．L1的额定功率为2W
C．L2的额定功率3W
D．滑动变阻器的最大阻值20Ω
二、填空题（每题5分，共4题，20分）
13．如图是在山东省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_______（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发_______而使头发竖起来．
14．如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为_____Ω，电源电压是_______V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将_______（选填“变大”、“保持不变”或“变小”）。
15．下图中电能表的示数为_________度。在某段时间内若该表转盘转过2500转，表示此段时间内与电能表相连的电路消耗了_________度电。
16．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时。
（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______。
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是________。
三、实验题（共12分）
17．（4分）小明为比较“不同物质的吸热能力”设计了如下的实验方案：将质量相同的水和煤油分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热水和煤油，实验装置如图所示，实验时每隔一段时间同时测量水和煤油的温度．
（1）在安装、调整实验器材时，科学合理的顺序是（图甲中）：先调整固定______位置（选填“A”或“B”），目的是_______
（2）实验中用搅拌棒搅拌的目的是:使液体____选用相同酒精灯加热的目的是: 使煤油和水________
（3）下表是小明记录的数据，由表格可知，小明是通过观察_____的多少，来比较水和煤油的吸热能力的，小明得出的结论是______
18．（4分） “测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡电阻约为10Ω，电流表（0﹣0.6A0﹣3A）。电压表（0﹣3V，0﹣15V），开关和若干导线。
（1）若小明设计电路如图甲所示的部分电路，用笔画线代替导线将图甲的实验电路图线连接完整；
（____）
闭合开关小明发现电压表示数如图乙所示，为了测出小灯泡的额定功率，他此时应该将变阻器的滑片P向_____端移动。小明将实验中收集的数据及现象填入表格中，可得小灯泡的额定功率是_____W。
（2）分析表中数据及现象，得到结论：同﹣规格的小灯泡亮度与_____有关。
（3）实验结束后，他与同学们还进行了讨论和交流：
①小红同学认为把灯泡换成定值电阻，该实验可以用来“探究导体中的电流与电压的关系”。大家对这种说法进行了肯定。
②小刚发现电压表损坏了，老师告诉他已经没有电压表可换了，而给了他一个已知阻值为R0的定值电阻和一个单刀双掷开关。小刚重新设计了如图丙所示的电路，在不改变该实验电路连接的情况下，也能正确测出小灯泡的额定功率。正确连接电路后，接下来的实验步骤是：
A．闭合开关S、S1与a相接，调节滑片P，使电流表示数2.5V
B．保持滑动变阻器滑片位置不变，S1按b，记下电流表的示数I。
C．小灯泡额定功率的表达式P＝_____。（用已知量和已测出的物理量的符号表示）
19．（4分）如图所示是伏安法测小灯泡电阻的实物图。
（1）请用笔画线代替导线连接实物元件。连线不交叉。
（______）
（2）闭合开关前，变阻器的滑片应放在________端，当闭合开关滑片向右移动时，电压表的示数_______，电流表示数_______。(填“变大”“变小”“不变”)
（3）该实验的原理是__________，本实验不能把多次测得灯泡的电阻求平均值，是因为灯丝的电阻随着温度的升高而_______；如果把灯泡换成定值电阻来做实验，则一定要多次测量结果求平均值，这是为了减小_________。
四、作图题（共16分）
20．（8分）如图所示，一束光线AO从空气斜射到水面上，请在图甲中作出AO的反射光线和大致的折射光线；
（ ）
21．（8分）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大．
（______）
五、计算题（共22分）
22．（10分）如图所示是好学的小华同学买到的3个外观完全相同的小灯泡和1个可调电压的电源。小灯泡L1标有“6V 6W”的字样，小灯泡L2、L3都标有“6V 12W”的字样；
（1）将L2和L3串联接在可调电源上，调节电源电压使L2两端的电压为6V，求电路总功率；
（2）将L1和L3并联接在可调电源上，调节电源电压使电源的电压为6V，求电路总功率；
（3）将L3单独接在可调电源上，调节电源电压使电源电压为18V，求此时L3的实际功率。（假设小灯泡的电阻不变）
23．（12分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．
(1)当托盘为空时，R2电阻；
(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；
(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、B
5、C
6、B
7、B
8、B
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、导体 带同种电荷互相排斥
14、20 6 保持不变
15、1205.9 1
16、L2短路 L2的实际功率太小 电流表没有调零
三、实验题（共12分）
17、B 用酒精灯外焰加热 使液体受热均匀 在相同时间内吸收的热量相同 等质量的水和煤油，升高相同的温度，比较吸热的多少 水的吸热能力比煤油强
18、 B 0.7 灯的实际功率 2.5V×（I﹣I1）
19、 左 变大 变大 增大 误差
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)24W；(2)18W；(3)0W
23、（1）500Ω；（2）600Ω；100Ω；（3）600g
物质
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
水
1
0.1
10
2
2
0.2
10
4
煤油
3
0.1
10
1
4
0.2
10
2
序号
电压/V
电流/A
亮暗情况
1
1
0.16
暗
2
1.5
0.22
较亮
3
2.5
0.28
亮
