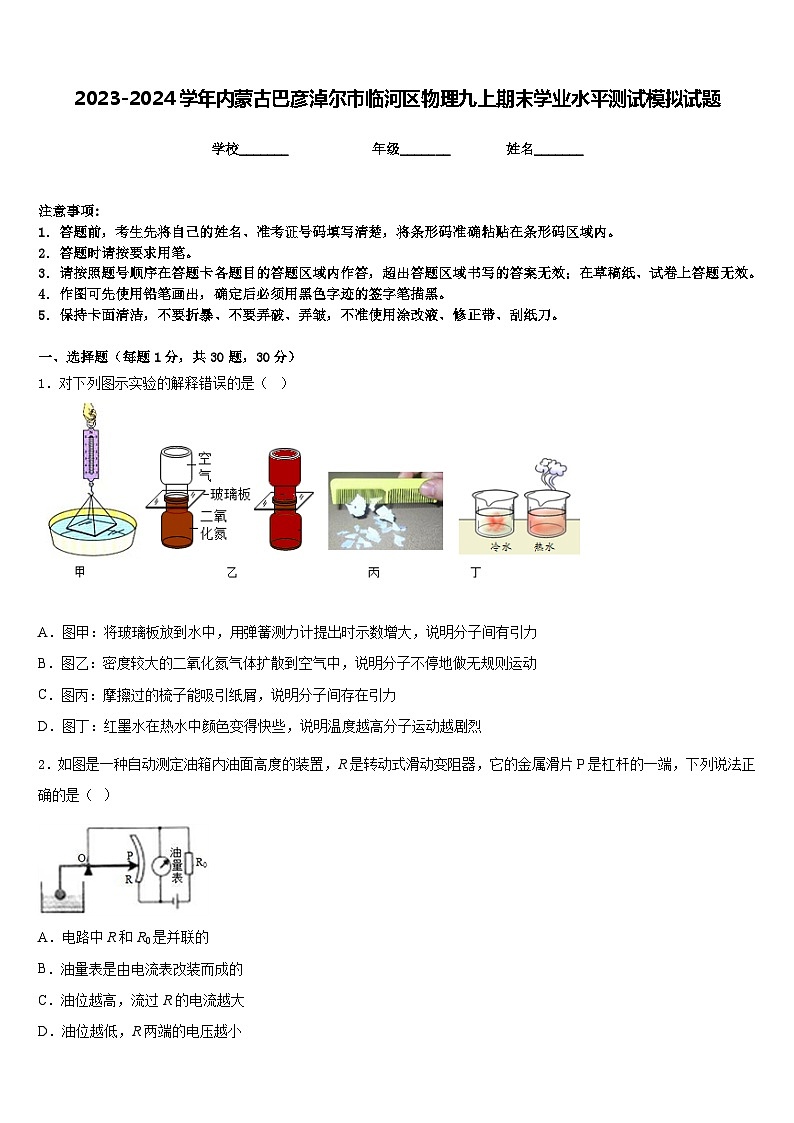

2023-2024学年内蒙古巴彦淖尔市临河区物理九上期末学业水平测试模拟试题含答案

这是一份2023-2024学年内蒙古巴彦淖尔市临河区物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，关于地磁场，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．对下列图示实验的解释错误的是（ ）
A．图甲：将玻璃板放到水中，用弹簧测力计提出时示数增大，说明分子间有引力
B．图乙：密度较大的二氧化氮气体扩散到空气中，说明分子不停地做无规则运动
C．图丙：摩擦过的梳子能吸引纸屑，说明分子间存在引力
D．图丁：红墨水在热水中颜色变得快些，说明温度越高分子运动越剧烈
2．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小

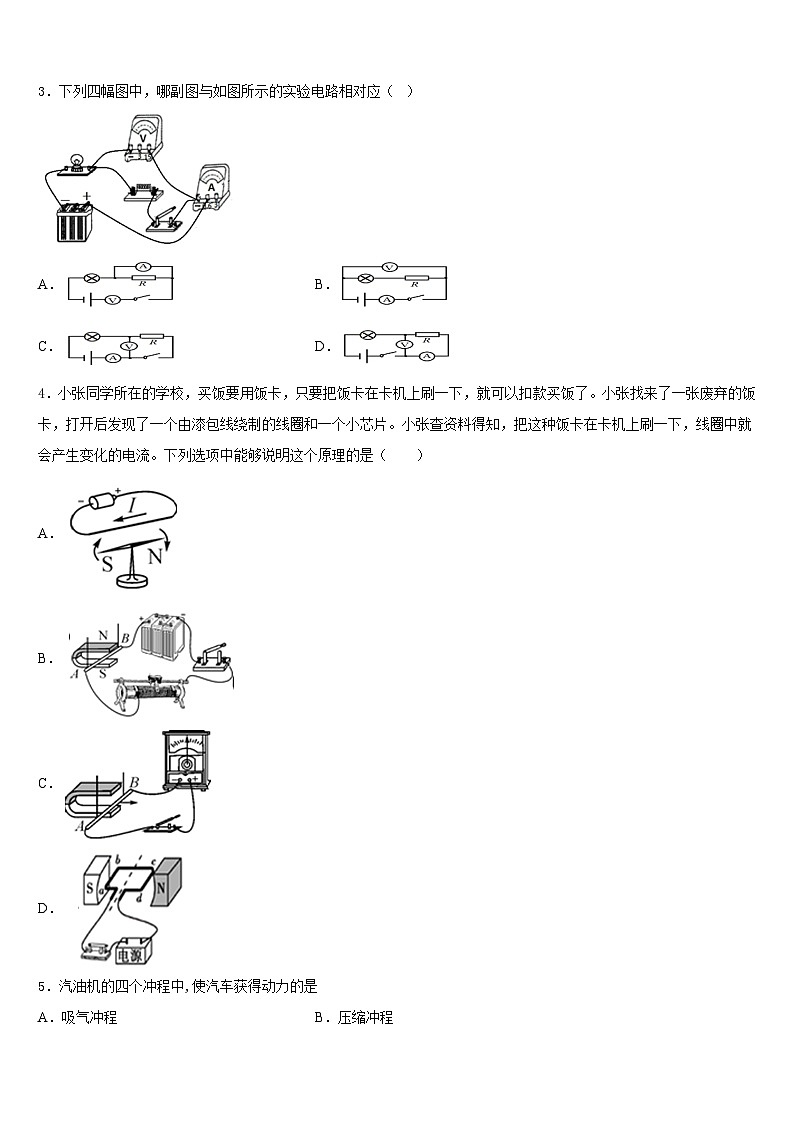

3．下列四幅图中，哪副图与如图所示的实验电路相对应（ ）
A．B．
C．D．
4．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭了。小张找来了一张废弃的饭卡，打开后发现了一个由漆包线绕制的线圈和一个小芯片。小张查资料得知，把这种饭卡在卡机上刷一下，线圈中就会产生变化的电流。下列选项中能够说明这个原理的是（ ）
A．
B．
C．
D．
5．汽油机的四个冲程中,使汽车获得动力的是
A．吸气冲程B．压缩冲程
C．排气冲程D．做功冲程

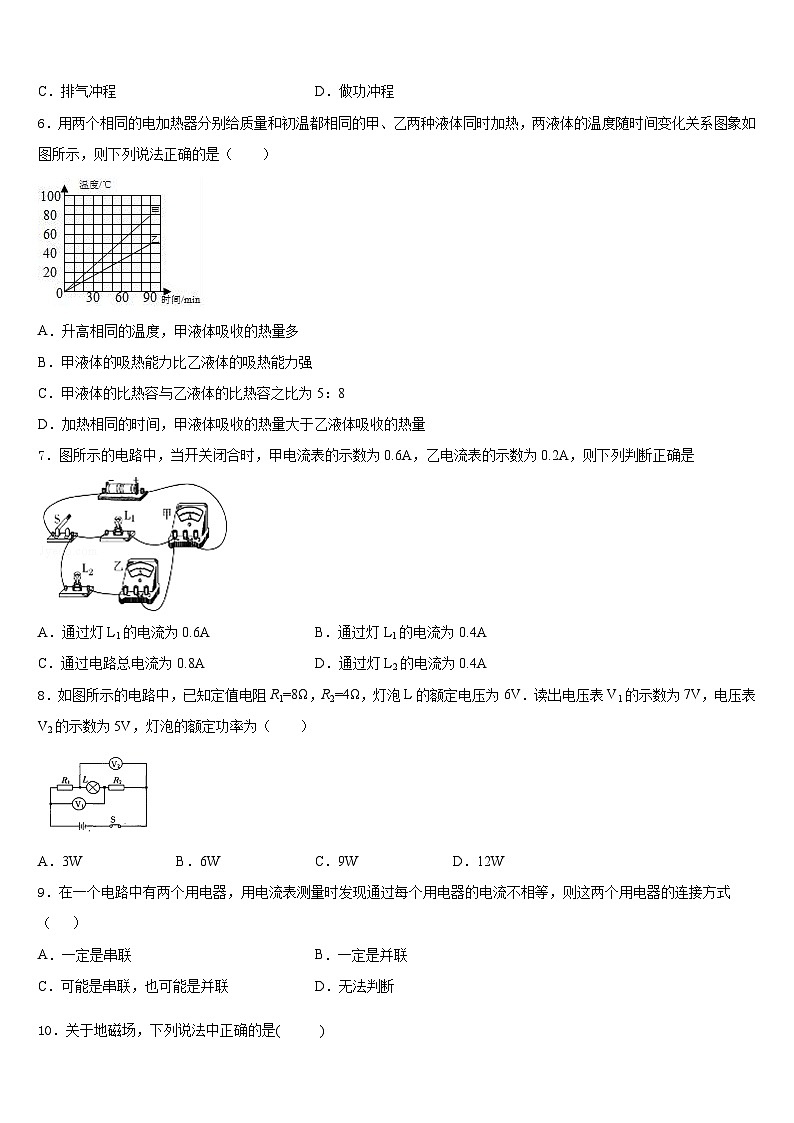

6．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（ ）
A．升高相同的温度，甲液体吸收的热量多
B．甲液体的吸热能力比乙液体的吸热能力强
C．甲液体的比热容与乙液体的比热容之比为5：8
D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
7．图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是
A．通过灯L1的电流为0.6AB．通过灯L1的电流为0.4A
C．通过电路总电流为0.8AD．通过灯L2的电流为0.4A
8．如图所示的电路中，已知定值电阻R1=8Ω，R2=4Ω，灯泡L的额定电压为6V．读出电压表V1的示数为7V，电压表V2的示数为5V，灯泡的额定功率为（ ）
A．3WB．6WC．9WD．12W
9．在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联B．一定是并联
C．可能是串联，也可能是并联D．无法判断
10．关于地磁场，下列说法中正确的是( )
A．地球位置的南、北极即地磁场的南、北极
B．地磁场的磁感线是不闭合曲线
C．在赤道上的小磁针的N极在静止时指向地球南极
D．在赤道上的小磁针的N极在静止时指向地球北极
11．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，通电后，下列说法正确的是（ ）
A．AB段电阻大，AB段电压比BC段大B．BC段电阻大，BC段电压比AB段大
C．AB段电阻大，AB段电流比BC段小D．BC段电阻大，BC段电流与AB段相等
12．下列事例中与水的比热容大的特性无关的是（ ）
A．夏天在地上洒水会感到凉快
B．北方的冬天楼房内的“暖气”用水作为传热介质
C．汽车发动机用水作为散热物质
D．海边昼夜温差变化比沙漠中昼夜温差变化小
二、填空题（每题5分，共4题，20分）
13．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
14．如图，电源电压恒定，定值电阻的阻值R0已知。闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表的示数为0.4U，则由已知量和测得量可以推出：R=_______，R的功率P=________。
15．木块不容易被压缩，说明分子间存在__________（填“引力”或“斥力”）；天然气液化后，其分子间的作用力__________（填“变大”、“变小”或“不变”）。
16．蜥蜴是冷血动物，需要通过晒太阳使自己的体温升高到一定值才能活动，蝴蜴晒太阳是通过__________改变物体的内能。
三、实验题（共12分）
17．（4分）小欣利用实验探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（______）
(2)小欣把5Ω定值电阻接入电路后，闭合开关，电流表有示数而电压表无示数，电路故障可能是_____；
(3)排除电路故障进行实验。为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到_____的作用。实验中，当把5Ω的电阻换成10Ω的电阻后，应把变阻器滑片向_____（选填“A”或“B”）移动滑动，同时眼睛盯住_____才可能达到这个目的；
(4)根据实验数据，作出I-R图象如图丙所示。根据实验目的分析图象可得出结论：_____。
18．（4分）小芳用“伏安法”测量小灯泡的额定功率。实验仪器如图所示；（小灯泡的额定电压是3.8V）
（1）用笔画线代替导线，将图中器材连成电路_______；
（2）一位同学连接完电路闭合开关时，发现灯泡特别亮，便立即移动滑动变阻器的滑片位置，但灯泡亮度不变，这说明_______；
（3）在该实验中，若电源电压为6V恒定，实验时发现电压表的0~15V的量程挡坏了，而0-3V量程挡完好，实验所用的其他器材也都完好，在不更换实验器材的条件下，你能否想出一个巧妙的方法测出小灯泡的额定功率，请在方框中画出实验电路图：用该电路图连接好新的电路后，闭合开关，调节滑动变阻器，使电压表示数达到_______，记录_______的值，算出小灯泡的额定功率。
19．（4分）如图所示，质量为m的小球从A点静止释放，在没有空气阻力的情况下，沿无摩擦轨道运动（其中BC段水平）。已知重力势能为E势=mgh（h为小球离轨道BC的高度，当小球运动到B点时，h=0），动能为E动=（v为小球运动的速度）
(1)小球在A点的机械能E= ______（用题目所给物理量表示）
(2)小球从A点静止释放到达B点时的速度vB
①请根据题目所给信息，推导出vB=______
②根据vB=，推测vB与小球的质量m是否有关_____；
(3)现有形状大小相同的小球，这些小球有的质量相等，有的质量不等，写出出验证你的推测的实验步骤______（若有需要，可补允器材）。
四、作图题（共16分）
20．（8分）如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
（____）
21．（8分）图乙、中小磁针处于静止状态，请标出小磁针的S极和A点的磁感线方向。
（____）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压保持不变，灯泡L1、L2分别标有“6V 3W”和“6V 6W”字样，若开关S1断开、S2闭合时，恰好有一只灯泡正常发光；当开关S1断开，S2闭合时与开关S1闭合，S2断开时，电流表的示数之比为2：3，设灯丝电阻不随温度变化．求：
（1）开关S1断开，S2闭合时，电压表和电流表的示数；
（2）电路消耗的最大电功率和最小电功率．
23．（12分）小聪的爸爸给自家的小汽车安装了电加热座椅垫如图甲。小聪研发发现该座椅垫有“高温”、“低温”、“关”三个档位，其电路示意图如图乙，电源电压为12V，R2=7.2，低温功率为9W.求：
(1)座椅垫处于“低温”时，电路中的电流是多少?
(2)加热片R1的阻值是多少?
(3)座椅垫处于“高温”档时，功率是多少？高温档5min能产生热量是多少焦耳?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、C
5、D
6、C
7、B
8、B
9、B
10、D
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、火线 ab之间断路
14、
15、斥力 变大
16、热传递
三、实验题（共12分）
17、 电阻短路 调节电阻两端电压保持不变 A 电压表 电压不变时，导体中的电流与导体的电阻成反比
18、 滑动变阻器上面两个接线柱连入了电路中 2.2V 电流表
19、mgh 因为不计空气阻力与摩擦，机械能不变，所以B点的动能等于A点的机械能，即mv2/2=mgh，所以vB= 无关 取质量不同的小球，均从A点由静止释放，分别记录小球经过BC段所用时间，发现所用时间相同，证明各小球到达水平面的速度与小球质量无关。
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）9V 0.5A；（2）6.75W 2.7W
23、（1）0.75A（2）8.8Ω（3）6000J
