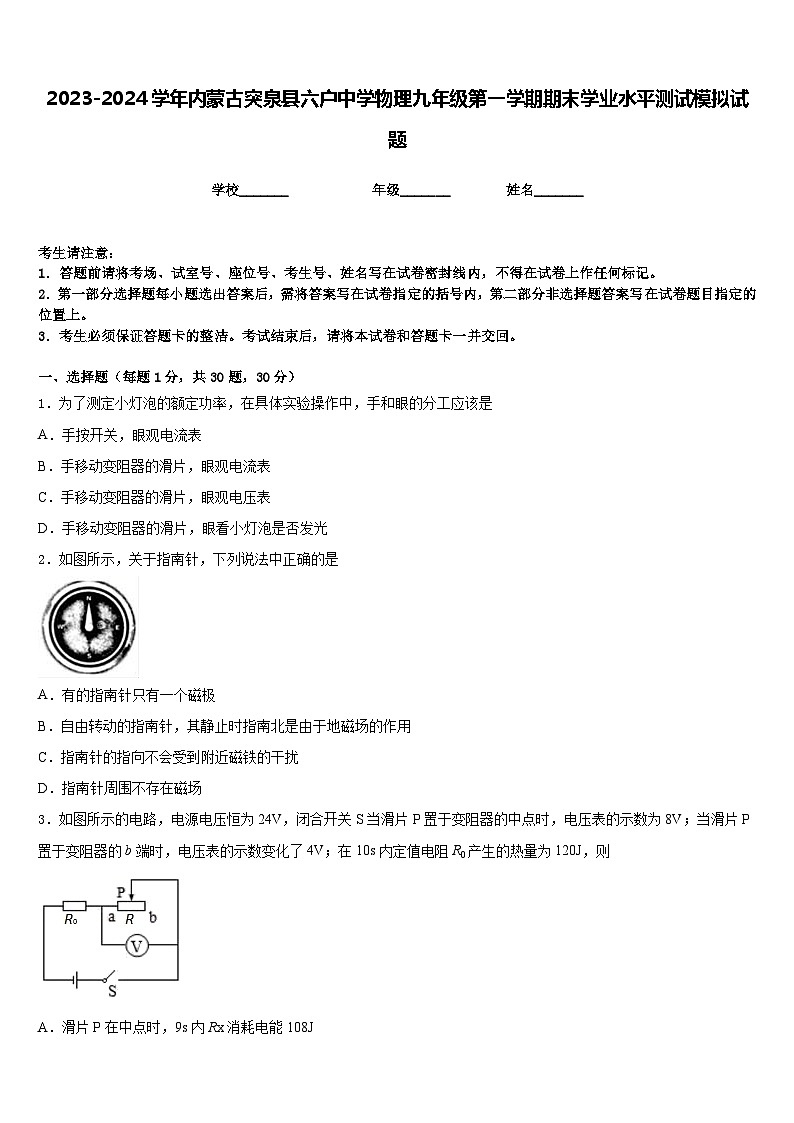

2023-2024学年内蒙古突泉县六户中学物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份2023-2024学年内蒙古突泉县六户中学物理九年级第一学期期末学业水平测试模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列各单位不是电功率单位的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
2．如图所示，关于指南针，下列说法中正确的是
A．有的指南针只有一个磁极
B．自由转动的指南针，其静止时指南北是由于地磁场的作用
C．指南针的指向不会受到附近磁铁的干扰
D．指南针周围不存在磁场
3．如图所示的电路，电源电压恒为24V，闭合开关S当滑片P置于变阻器的中点时，电压表的示数为8V；当滑片P置于变阻器的b端时，电压表的示数变化了4V；在10s内定值电阻R0产生的热量为120J，则
A．滑片P在中点时，9s内Rx消耗电能108J
B．开关闭合时，电路中的最小电流为1.5A
C．Rx前后两次功率之比为8:9
D．R0前后两次功率之比为4:3
4．关于分子动理论及有关现象，下列说法正确的是（ ）
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．湿衣服在热天比冷天干得快，说明热水分子间的斥力较大
C．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动
5．某自动售货机，它可通过手机扫码使开关闭合，也可通过投币使开关闭合，启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。如图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）
A．B．
C．D．
6．有关分子动理论，下列说法正确的是
A．将石块研磨成粉状，说明分子变小了
B．水和酒精混合后总体积变小，说明分子之间存在间隙
C．尘土飞扬说明分子在永不停息地做无规则运动
D．破镜难圆说明分子间只有斥力没有引力
7．下列各单位不是电功率单位的是
A．kWB．kW·hC．J/sD．W
8．我国新型运载火箭长征六号主要用于满足微小卫星发射需求，它的“动力心脏”液氧煤油发动机是由我们陕西科研工作者制造的。如图是火箭发射升空的情形，以下说法正确的是( )
A．火箭加速上升过程中火箭的动能转化为重力势能
B．燃气对火箭做功，燃气的内能会增加
C．煤油燃烧得越充分，其热值就越大
D．火箭是热机的一种，因为它自己携带氧化剂，所以可以飞出大气层
9．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（ ）
A．电脑两侧有散热孔
B．电动机外壳有散热片
C．电饭煲内安装有电热盘
D．电脑CPU上装有小风扇
10．图中温度自动报警器的原理运用了许多物理知识，以下说法中不正确的是
A．温度计中的水银不是导体
B．流过电磁铁的电流越大磁性越强
C．电磁继电器的触点类似于一种开关
D．报警器中的电磁铁运用了电流的磁效应
11．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
12．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是（ ）
A．他可以选用量程为﹣80﹣60℃的酒精温度计
B．图甲是水沸腾前的现象
C．沸腾时，烧杯中不停地冒出“白气”，这些“白气”是水蒸气
D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水的沸腾有时候不需要吸收热量
二、填空题（每题5分，共4题，20分）
13．如图所示，已知：R1=20Ω，R2=40Ω，R3=60Ω，电源电压恒为12V，当开关S闭合时，电阻R1、R2、R3组成_____（选填“串联”或“并联”）电路，电流表A1的示数和电流表A2的示数之比是________．
14．如图所示为四冲程柴油机的某个冲程， 在此冲程末气缸内气体的温度较开始时_____（选填“升高”、“降低”或“不变”）。
15．小明同学家电能表铭牌上标有“220V、10A、3000r/kW•h”字样，他观察到在lmin的时间内，电能表的转盘匀速转了15转，此期间他家家用电器的总功率为_____W：小明家的电能表所测的用电器正常工作最大功率不能超过_____kW．
16．如下图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L1两端的电压为________V，灯L1与L2的电功率之比为________。
三、实验题（共12分）
17．（4分）小明想测量小灯泡（额定电压为2.5V）在不同电压下发光时的电阻，于是连接了如图甲所示的实物电路（电源电压恒为4V）。
（1）图甲中有一条导线连接有误，请将连接错误的导线画“×”，并用笔画线代替导线画出正确连线。
（__________）
（2）排除故障后，小明正确实验，得到如表所示的数据表。
①分析实验数据发现灯丝电阻不是定值，这是因为________________________。
②根据表中的数据可知实验中使用的滑动变阻器的规格是 （__________）
A．30 Ω 0.2A B．20 Ω 1A C．10Ω 1A D．5 Ω 0.5 A
（拓展）实验结束后，小明发现利用得到的数据还可以计算小灯泡不同发光情况下的功率， 并且得到小灯泡的额定功率为_________W。小明想挑战一下不用电压表测另一个己知额定电流为I额的小灯泡的额定功率，于是设计了如图乙所示的电路（R0为己知阻值的定值电阻），老师看了电路后说小明设计的电路无法完成测量，并告诉小明后只需将图乙中的_________和_________互换位置即可。小明根据老师的建议连接电路并按正确方法进行测量，电流表两次读数分别为I1和I2。灯泡的额定功率P额=_________。 （用己知和测得的物理量表示）
18．（4分）绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图-甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
(1)请你用笔画线代替导线，将如图乙中的实物连接完整(要求滑片P向左滑动时电路中的电流变大)。
（__________________）
(2)闭合开关，绮妍无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表示数却很大，这可能是因为_____；
(3)故障排除后，利用定值电阻R＝5Ω进行电流与电压关系实验
分析上表可以得出的结论是：__________。
(4)绮妍同学接着进行电流与电阻关系实验：
①把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是____V，要完成这次实验，接下来她应将变阻器滑片向______端(选填“左”或“右”)移动，使电压表的示数为___________ V．
②绮妍接着把50Ω定值电阻接入电路后，无论她怎样调节滑动变阻器，但电压表都达不到2V，为了确保所给的4个定值电阻接入电路后都能正常时行实验，应选取的最大阻值不小于___Ω滑动变阻器。
(5)实验结束后，绮妍同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探究，老师指出这个实验操作是不可行的，原因是_________。
19．（4分）已知电流通过导体产生的热量跟电流、电阻和通电时间有关。在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：学生电源一个；电流表一个，20Ω和50Ω的滑动变阻器各一个；塑料盒与U形管相连的实验装置一个（盒内封闭着空气。盒内电阻丝的阻值为20Ω）；导线若干。
（1）该实验选用___________Ω的滑动变阻器更好。
（2）连接好的实验装置如图所示。请画出实验用的表格，表中要有必要的信息______。
（3）小明记录完第一次实验中液面高度差∆h1后，在第二次实验开始计时前，他应进行的操作是_________________。
四、作图题（共16分）
20．（8分）如图所示，请根据小磁针的指向在图中标出磁感线的方向和电源的正极。
（____）
21．（8分）图中的开关叫单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是接通的，b、c是断开的；当把闸刀向右边按下时，b、c两个接线柱是接通的，a、b是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时，红灯亮、绿灯熄；使闸刀向右边按下时，绿灯亮、红灯熄，画出连接图．
五、计算题（共22分）
22．（10分）小明在学习完《内能的利用》知识后想粗略测一下自己家的燃气灶的效率，于是他找来爸爸帮忙。在一次用燃气灶烧水时，使10kg的水从20℃升高到70℃。爸爸通过计算告诉他燃烧了100g的煤气，已知水的比热容为4.2×103J/(kg℃)，煤气的热值为4.2×107J/kg。求：
(1)100g煤气完全燃烧放出的热量是多少？
(2)水吸收的热量是多少？
(3)燃气灶烧水的效率是多少？
23．（12分）如图所示，R1＝10 Ω，闭合开关S后，电压表V2的示数U2＝2.4 V，电流表A的示数I＝0.4 A．求电压表V1的示数U1和电阻R2的阻值．
以下是小谢同学的解答过程：
解：因为R1、R2并联，所以U1＝U2＝2.4 V，
I1＝，I2＝I－I1＝0.4 A－0.24 A＝0.16 A．
R2＝Ω．
小谢同学的错误根源是____________________________．
你的解答是：______________
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、C
5、B
6、B
7、B
8、D
9、C
10、A
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、并联 9：1
14、升高
15、300 2.2
16、3
三、实验题（共12分）
17、 灯丝电阻随温度的升高而增大 B 0.75 S2 电流表
18、 电阻R断路 电阻一定时，通过导体的电流与导体两端的电压成正比 2.4 右 2 25 灯丝电阻受温度影响
19、50
断开开关，打开盒盖上的通气孔，形成连通器，待U形管内两液面回到相平位置，然后关闭通气孔
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×106J；(2)2.1×106J；(3)50%
23、见解析所示 见解析所示
1
2
3
4
U/V
2.5
2.0
1.5
1.0
I/A
0.30
0.26
0.24
0.20
R/Ω
8.3
7.7
6.3
5.0
实验次数
1
2
3
4
5
6
电压U/V
0
0.4
0.8
1.2
1.6
2.0
电流I/A
0
0.08
0.16
0.24
0.32
0.40
实验次数
时间t/s
电阻R/Ω
电流
页面高度差∆h/格
热量Q
1
一定
20
大
2
20
中
3
20
小
