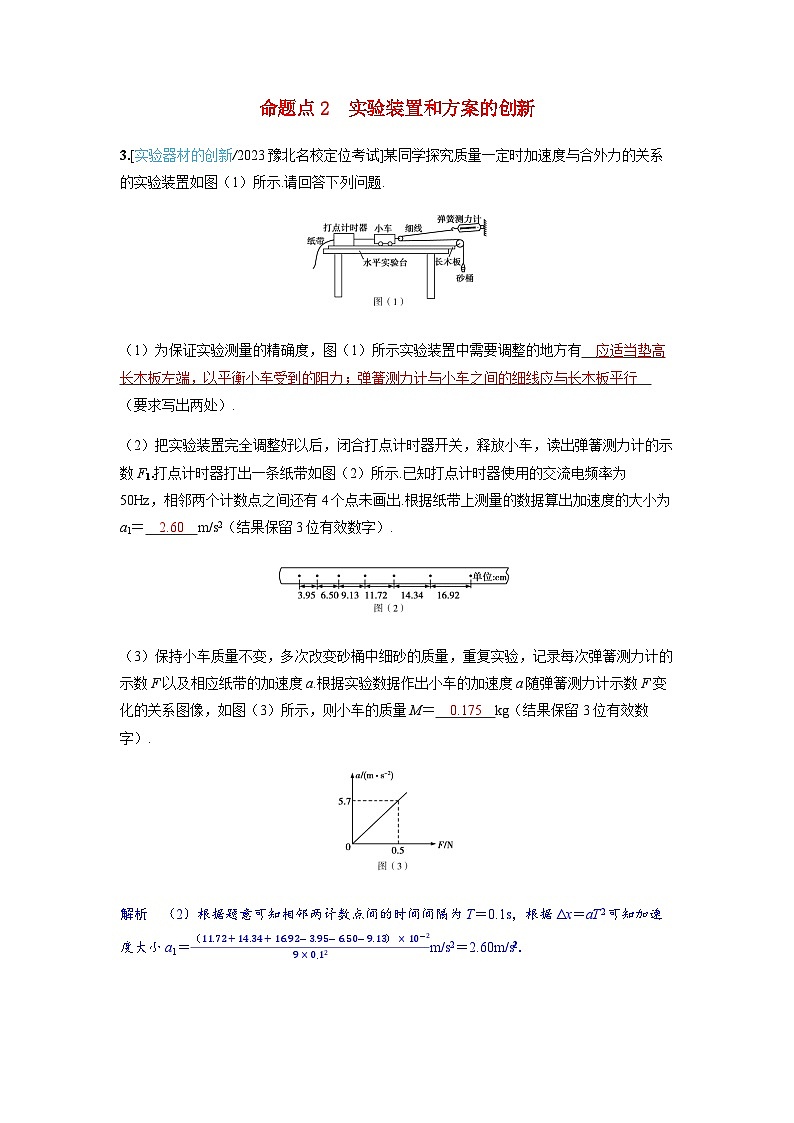

（1）为保证实验测量的精确度，图（1）所示实验装置中需要调整的地方有 应适当垫高长木板左端，以平衡小车受到的阻力；弹簧测力计与小车之间的细线应与长木板平行 （要求写出两处）.
（2）把实验装置完全调整好以后，闭合打点计时器开关，释放小车，读出弹簧测力计的示数F1.打点计时器打出一条纸带如图（2）所示.已知打点计时器使用的交流电频率为50Hz，相邻两个计数点之间还有4个点未画出.根据纸带上测量的数据算出加速度的大小为a1＝ 2.60 m/s2（结果保留3位有效数字）.
（3）保持小车质量不变，多次改变砂桶中细砂的质量，重复实验，记录每次弹簧测力计的示数F以及相应纸带的加速度a.根据实验数据作出小车的加速度a随弹簧测力计示数F变化的关系图像，如图（3）所示，则小车的质量M＝ 0.175 kg（结果保留3位有效数字）.
解析 （2）根据题意可知相邻两计数点间的时间间隔为T＝0.1s，根据Δx＝aT2可知加速度大小a1＝（11.72+14.34+16.92－3.95－6.50－9.13）×10－29×0.12m/s2＝2.60m/s2.
（3）由牛顿第二定律有2F＝Ma，解得a＝2MF，结合图（3），可知2M＝－1，解得M＝0.175kg.
4.[实验方案的创新/2024湖南长郡中学质检]在某次探究加速度与力、质量的关系的实验中，甲、乙、丙、丁四位同学分别设计了如图（1）所示的实验装置，小车总质量用M表示，重物质量用m表示.
（1）为便于测量合力的大小，并得到小车总质量一定时，小车的加速度与所受合力成正比的结论，下列说法正确的是 BC .（填选项前的字母）
A.四组实验中只有甲需要平衡摩擦力
B.四组实验都需要平衡摩擦力
C.四组实验中只有甲需要满足所挂重物质量m远小于小车的总质量M的条件
D.四组实验都需要满足所挂重物质量m远小于小车的总质量M的条件
（2）按甲同学设计的装置完成实验，并根据实验得到的数据，画出小车的a－1M图像如图（2）所示，从图像中可以得出，当小车的质量为0.5kg时，它的加速度大小为 1.0 m/s2.（结果保留1位小数）
（3）若乙、丙、丁三位同学发现某次测量中力传感器和弹簧测力计读数相同，通过计算得到小车加速度均为a，则乙、丙、丁同学实验时所用小车质量之比为 2：1：1 .
解析 （1）四组实验中长木板都是水平放置，都需要平衡摩擦力，选项A错误，选项B正确；四组实验中，乙、丁都能用弹簧测力计测量绳的拉力，丙用力传感器测量绳的拉力，只有甲不能测量绳的拉力，用重物的重力替代绳的拉力，需要满足所挂重物质量m远小于小车的总质量M的条件，选项C正确，选项D错误.
（2）根据牛顿第二定律得a＝F·1M，结合图（2）可知F＝＝0.5N，当小车的质量为0.5kg时，它的加速度大小为a1＝FM1＝＝1.0m/s2.
（3）乙、丙、丁同学实验时所用小车质量之比为M乙：M丙：M丁＝2Fa：Fa：Fa＝2：1：1.
方法点拨
创新方案的设计
1.测量力的方案创新
拉力传感器、弹簧测力计替代“近似等于小盘和砝码的总重力”.
2.测量加速度的方案创新
光电门、传感器（位移、速度、加速度等）替代打点计时器；气垫导轨替代长木板.
