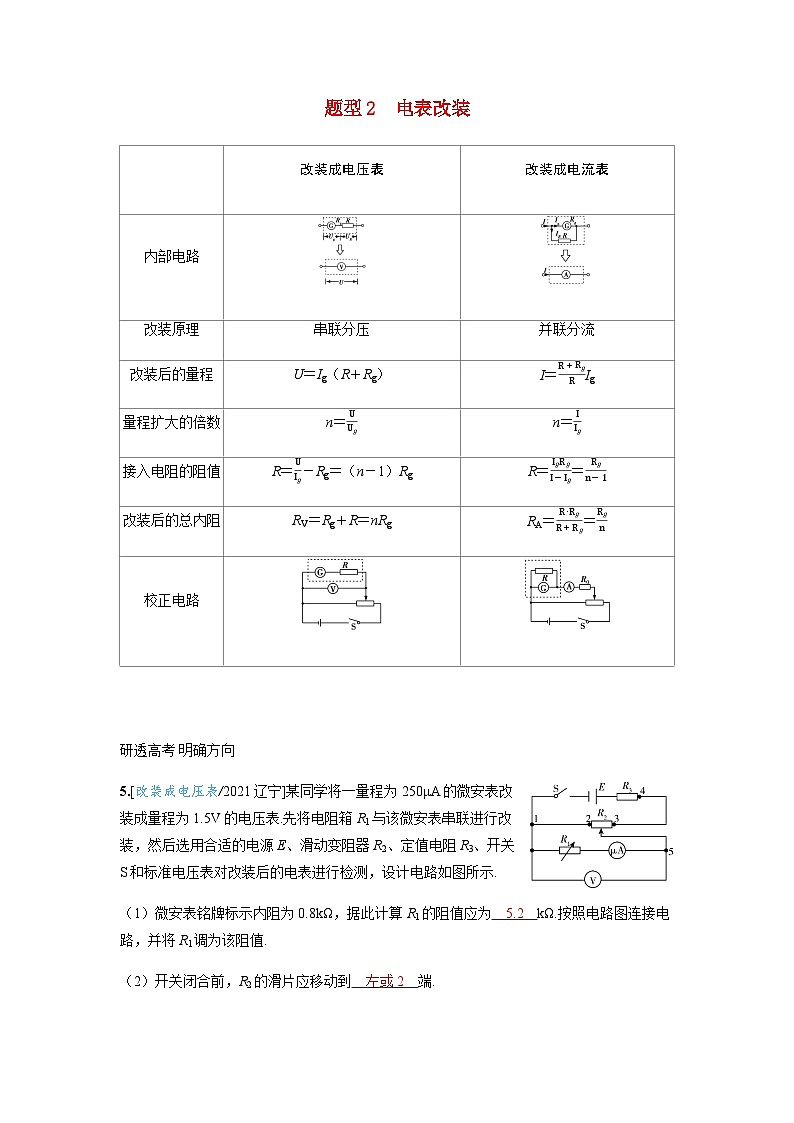

备考2024届高考物理一轮复习讲义第十章恒定电流专题十四电学实验基础题型2电表改装
展开
这是一份备考2024届高考物理一轮复习讲义第十章恒定电流专题十四电学实验基础题型2电表改装，共3页。
研透高考 明确方向
5.[改装成电压表/2021辽宁]某同学将一量程为250μA的微安表改装成量程为1.5V的电压表.先将电阻箱R1与该微安表串联进行改装，然后选用合适的电源E、滑动变阻器R2、定值电阻R3、开关S和标准电压表对改装后的电表进行检测，设计电路如图所示.
（1）微安表铭牌标示内阻为0.8kΩ，据此计算R1的阻值应为 5.2 kΩ.按照电路图连接电路，并将R1调为该阻值.
（2）开关闭合前，R2的滑片应移动到 左或2 端.
（3）开关闭合后，调节R2的滑片位置，微安表有示数，但变化不显著，故障原因可能是 A .（填选项前的字母）
A.1、2间断路B.3、4间断路
C.3、5间短路
（4）排除故障后，调节R2的滑片位置，当标准电压表的示数为0.60V时，微安表的示数为98μA，此时需要 减小 （选填“增大”或“减小”）R1的阻值，以使改装电表的量程达到预期值.
解析 （1）根据串联电路规律有Ig（Rg＋R1）＝U，解得R1＝UIg－Rg＝5.2×103Ω＝5.2kΩ.
（2）开关闭合前，R2的滑片应该移动到测量电路电压最小处，即R2的滑片应该移动到左端或2端.
（3）若1、2间断路，则该电路从分压电路变成了限流电路，R2的变化引起电路总电阻的变化较小，故微安表有示数但变化不显著；若3、4间断路，则微安表始终无示数；若3、5间短路，则微安表的示数变化范围与无故障时相同.故应选A.
（4）调节R2的滑片位置，当标准电压表示数为0.60V时，微安表的示数为98μA，对应的电压U1＝98×1.5250V＝0.588V，小于标准电压表的示数，则需要减小R1的阻值，以使改装电表的量程达到预期值.
6.[改装成电流表/2023广东珠海实验中学校考]如图所示，电流表A1（0～3A）和A2（0～0.6A）由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中.闭合开关S，调节滑动变阻器，下列说法正确的是（ D ）
A.A1、A2的读数之比为1：1
B.A1、A2的读数之比为1：5
C.A1、A2的指针偏转角度之比为1：5
D.A1、A2的指针偏转角度之比为1：1
解析 由题知电流表A1、A2量程之比为5：1，则由Rg＝UgIg可得其内阻之比为1：5；A1、A2并联，故流经A1、A2的电流之比等于内阻的反比，即流经A1、A2的电流之比为5：1，所以读数之比为5：1，由电表改装原理可知，A1、A2并联，且两电流计相同，故流经电流计的电流相等，两指针偏转角度相等，D正确，A、B、C错误.
改装成电压表
改装成电流表
内部电路
改装原理
串联分压
并联分流
改装后的量程
U＝Ig（R＋Rg）
I＝R＋RgRIg
量程扩大的倍数
n＝UUg
n＝IIg
接入电阻的阻值
R＝UIg－Rg＝（n－1）Rg
R＝IgRgI－Ig＝Rgn－1
改装后的总内阻
RV＝Rg＋R＝nRg
RA＝R·RgR＋Rg＝Rgn
校正电路
