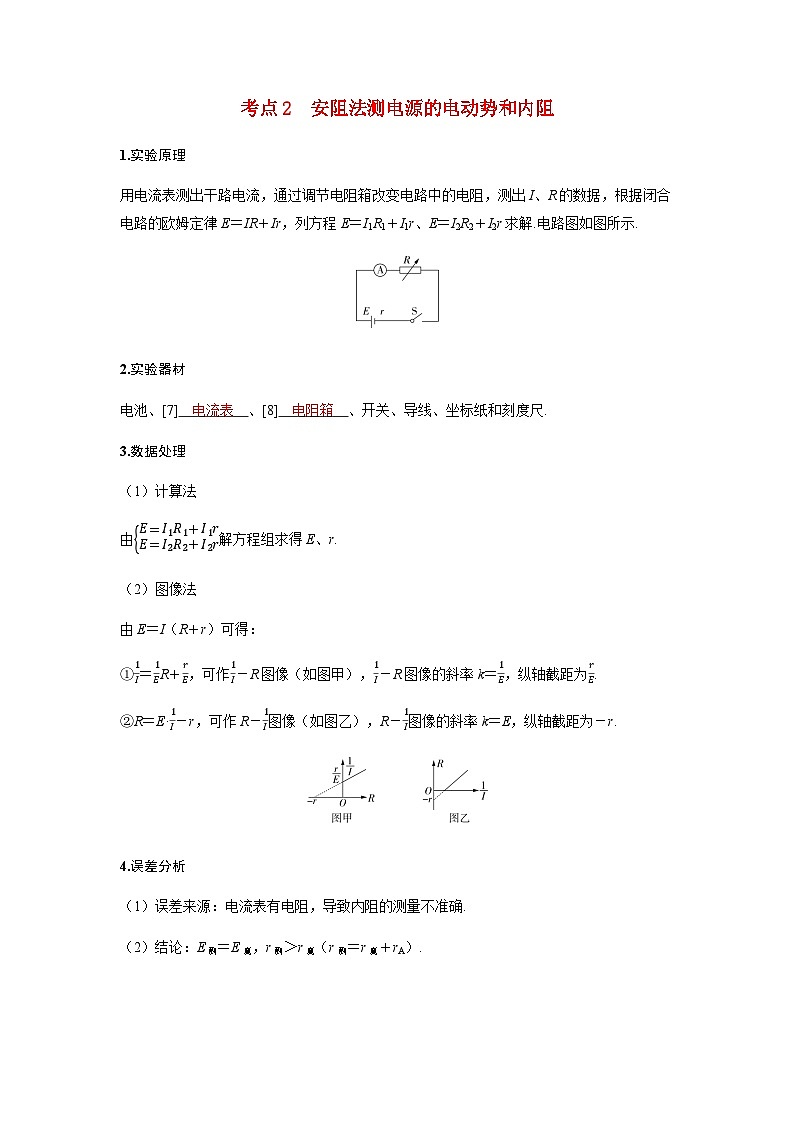

用电流表测出干路电流，通过调节电阻箱改变电路中的电阻，测出I、R的数据，根据闭合电路的欧姆定律E＝IR＋Ir，列方程E＝I1R1＋I1r、E＝I2R2＋I2r求解.电路图如图所示.
2.实验器材
电池、[7] 电流表 、[8] 电阻箱 、开关、导线、坐标纸和刻度尺.
3.数据处理
（1）计算法
由E＝I1R1＋I1rE＝I2R2＋I2r解方程组求得E、r.
（2）图像法
由E＝I（R＋r）可得：
①1I＝1ER＋rE，可作1I－R图像（如图甲），1I－R图像的斜率k＝1E，纵轴截距为rE.
②R＝E·1I－r，可作R－1I图像（如图乙），R－1I图像的斜率k＝E，纵轴截距为－r.
4.误差分析
（1）误差来源：电流表有电阻，导致内阻的测量不准确.
（2）结论：E测＝E真，r测＞r真（r测＝r真＋rA）.
研透高考 明确方向
3.[数据处理＋电路设计/2021湖南]某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻（阻值为R0）、一个电流表（内阻为RA）、一根均匀电阻丝（电阻丝的总阻值大于R0，并配有可在电阻丝上移动的金属夹）、导线若干.由于缺少刻度尺，无法测量电阻丝的长度，但发现桌上有一个圆形时钟表盘.某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度.主要实验步骤如下：
（1）将器材按如图甲所示连接.
（2）开关闭合前，金属夹应夹在电阻丝的 b 端（选填“a”或“b”）.
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ和电流表的示数I，得到多组数据.
（4）整理数据并在坐标纸上描点绘图，所得图像如图乙所示，图线斜率为k，纵轴截距为d，设单位角度对应的电阻丝的阻值为r0，该电池的电动势和内阻可表示为E＝ r0k ，r＝ dkr0－RA－R0 .（用R0、RA、k、d、r0表示）
（5）为进一步确定结果，还需要测量单位角度对应的电阻丝的阻值r0.利用现有器材设计实验，在图丙的方框中画出实验电路图（电阻丝用滑动变阻器符号表示）.
（6）利用测出的r0，可得该电池的电动势和内阻.
答案 （5）如图所示
解析 （2）开关闭合前，为了安全，应该使电阻丝接入电路的电阻最大，所以金属夹应夹在电阻丝的b端.
（4）根据闭合电路欧姆定律有I＝Er＋RA＋R0＋r0θ，整理得1I＝r＋RA＋R0E＋r0Eθ，结合题意有k＝r0E，d＝r＋RA＋R0E，解得E＝r0k，r＝dkr0－RA－R0.
（5）为了测量单位角度对应的电阻丝的阻值，可用等效替代法进行测量，设计的电路如答案图所示.实验方法是先将单刀双掷开关接1，记录电流表的示数I0；再将单刀双掷开关接2，将金属夹缓慢地从b端向a端移动，当电流表的示数仍为I0时，记录下接入电路的电阻丝所对应的角度θ0，则单位角度对应的电阻丝的阻值r0＝R0θ0.
