考点1 对理想变压器原理的理解

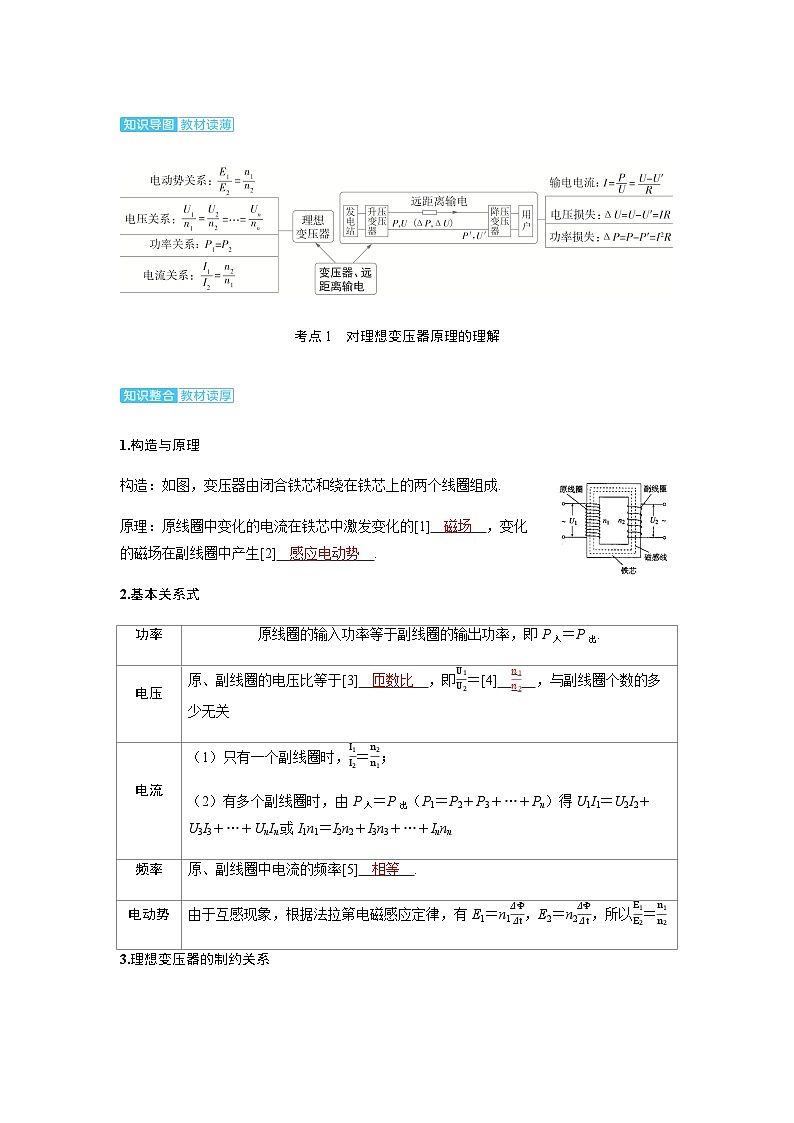

1.构造与原理
构造：如图，变压器由闭合铁芯和绕在铁芯上的两个线圈组成.
原理：原线圈中变化的电流在铁芯中激发变化的[1] 磁场 ，变化的磁场在副线圈中产生[2] 感应电动势 .
2.基本关系式
3.理想变压器的制约关系
为什么变压器不能改变恒定电流的电压？
答案 变压器的变压原理是互感现象，若通过原线圈的电流为恒定电流，则在铁芯中激发的磁场为恒定磁场，副线圈中无感应电动势产生，因此变压器不能改变恒定电流的电压.
依据下面情境，判断下列说法对错.
无线充电器能给手机充电是因为两者内部有线圈存在，当电源的电流通过无线充电器的送电线圈时会产生变化的磁场，手机端的受电线圈靠近该磁场就会产生电流，双方密切配合，手机成功实现无线充电.如图为某科技小组自制的简易无线充电装置，由一个电磁炉（发射线圈）、一个接收线圈、一个二极管、一个车载充电器构成，发射线圈、接收线圈匝数比n1∶n2＝10∶1，若电磁炉两端所加电压为u＝2202sin314t（V），不考虑充电过程中的各种能量损失.
（1）无线充电的原理是自感现象.（ ✕ ）
（2）通过车载充电器的电流为交流电.（ ✕ ）
（3）车载充电器两端电压的有效值为112V.（ √ ）
解析 （1）无线充电的原理是电磁感应，故错误；
（2）通过车载充电器的电流为直流电，故错误；
（3）电磁炉两端所加电压有效值U1＝Umax2＝220V
发射线圈、接收线圈匝数比n1∶n2＝10∶1
则接收线圈的电压有效值由U1U2＝n1n2可得，U2＝22V
接收线圈与车载充电器之间连接一个二极管，二极管只能正向通电，由有效值的定义U22R·T2＝U32R·T可得，车载充电器两端电压的有效值为U3＝112V，故正确.
研透高考 明确方向
命题点1 对变压器原理的理解
1.[2023海南/多选]如图是工厂利用u＝2202sin100πtV的交流电给36V照明灯供电的电路，理想变压器原线圈匝数为1100，下列说法正确的是（ BC ）
A.电源电压有效值为2202V
B.交变电流的周期为0.02s
C.副线圈匝数为180
D.副线圈匝数为240
解析 由交流电的表达式可知，该交流电电压有效值为220V，A错；交流电的周期T＝2πω＝0.02s，B对；根据理想变压器的变压规律有U1U2＝n1n2，代入数据得n2＝36×1100220＝180，C对，D错.
命题点2 原线圈串联用电器问题
2.[2023江西高三模拟]如图所示，理想变压器的原线圈接在有效值为100V的正弦交流电源上，原、副线圈匝数比为2∶1，定值电阻R1、R2、R3的阻值分别为10Ω、20Ω、20Ω，电流表为理想交流电流表.下列说法正确的是（ A ）
A.R1的电功率为40W
B.电流表示数为1A
C.副线圈两端电压为20V
D.副线圈的输出功率为80W
解析 原、副线圈匝数比为2∶1，设原线圈电流为I1，副线圈电流为I2，则有I1＝I22，又有原线圈回路U＝I1R1＋2I2·R2R3R2＋R3，解得I1＝2 A，I2＝4 A，所以R1的电功率为P＝I12R1＝40 W，故A正确，B错误；副线圈两端电压为U2＝I2·R2R3R2＋R3＝40 V，故C错误；副线圈的输出功率为P2＝I2U2＝160 W，故D错误.
命题点3 多个副线圈的变压器问题
3.如图所示，理想变压器的原、副线圈匝数分别为n0＝100、n1＝200和n2＝300，两个副线圈分别接有电阻R1＝5Ω、R2＝10Ω和R3＝5Ω.当原线圈中接入正弦交流电源时，理想电压表的示数为U＝5V.不计线圈电阻，理想电流表的读数为（ B ）
A.3AB.7AC.32AD.722A
解析 设原线圈两端的电压为U0，副线圈n1两端的电压为U1，副线圈n2两端的电压为U2，由串并联电路特点可知副线圈n2两端的电压为U2＝R2＋R3R3U，由理想变压器原理可得U0n0＝U1n1＝U2n2，由能量守恒定律得U0I0＝U12R1＋U22R2＋R3，解得I0＝7 A，B正确.
命题点4 自耦变压器与分压器问题分析
4.如图甲、乙所示的电路中，当A、B接10V交流电压时，C、D间电压为4V；当M、N接10V直流电压时，P、Q间电压也为4V.现把C、D接4V交流电压，P、Q接4V直流电压，则A、B间和M、N间的电压分别是（ B ）
A.10V 10VB.10V 4V
C.4V 10VD.10V 0
解析 题图甲所示是一个自耦变压器，当A、B作为输入端，C、D作为输出端时，是一个降压变压器，两边的电压之比等于两边线圈的匝数之比.当C、D作为输入端，A、B作为输出端时，是一个升压变压器，电压比也等于匝数比，所以C、D接4 V交流电压时，A、B间将得到10 V交流电压.图乙所示是一个分压电路，当M、N作为输入端时，上下两个电阻上的电压跟它们的阻值成正比.但是当把电压加在P、Q两端时，M、P两点的电势相等.所以当P、Q接4 V直流电压时，M、N两端电压也是4 V，故选B.

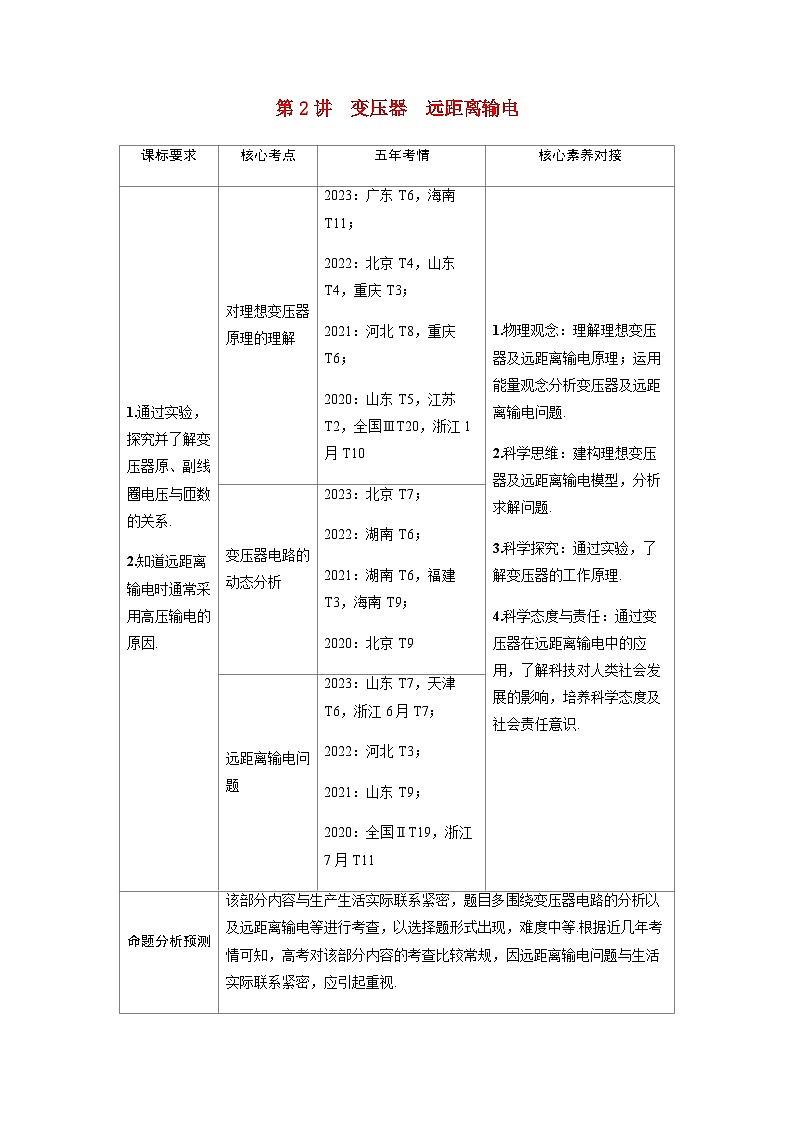

课标要求
核心考点
五年考情
核心素养对接
1.通过实验，探究并了解变压器原、副线圈电压与匝数的关系.
2.知道远距离输电时通常采用高压输电的原因.
对理想变压器原理的理解
2023：广东T6，海南T11；
2022：北京T4，山东T4，重庆T3；
2021：河北T8，重庆T6；
2020：山东T5，江苏T2，全国ⅢT20，浙江1月T10
1.物理观念：理解理想变压器及远距离输电原理；运用能量观念分析变压器及远距离输电问题.
2.科学思维：建构理想变压器及远距离输电模型，分析求解问题.
3.科学探究：通过实验，了解变压器的工作原理.
4.科学态度与责任：通过变压器在远距离输电中的应用，了解科技对人类社会发展的影响，培养科学态度及社会责任意识.
变压器电路的动态分析
2023：北京T7；
2022：湖南T6；
2021：湖南T6，福建T3，海南T9；
2020：北京T9
远距离输电问题
2023：山东T7，天津T6，浙江6月T7；
2022：河北T3；
2021：山东T9；
2020：全国ⅡT19，浙江7月T11
命题分析预测
该部分内容与生产生活实际联系紧密，题目多围绕变压器电路的分析以及远距离输电等进行考查，以选择题形式出现，难度中等.根据近几年考情可知，高考对该部分内容的考查比较常规，因远距离输电问题与生活实际联系紧密，应引起重视.

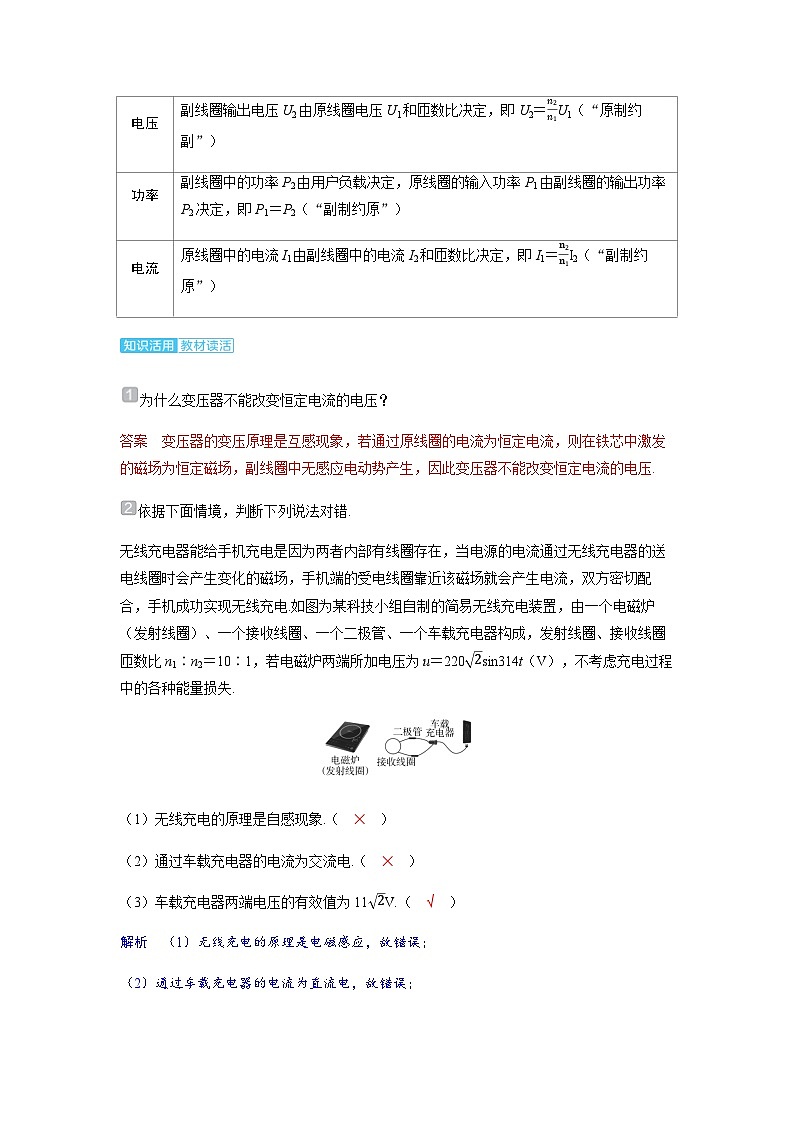

功率
原线圈的输入功率等于副线圈的输出功率，即P入＝P出.
电压
原、副线圈的电压比等于[3] 匝数比 ，即U1U2＝[4] n1n2 ，与副线圈个数的多少无关
电流
（1）只有一个副线圈时，I1I2＝n2n1；
（2）有多个副线圈时，由P入＝P出（P1＝P2＋P3＋…＋Pn）得U1I1＝U2I2＋U3I3＋…＋UnIn或I1n1＝I2n2＋I3n3＋…＋Innn
频率
原、副线圈中电流的频率[5] 相等 .
电动势
由于互感现象，根据法拉第电磁感应定律，有E1＝n1ΔΦΔt，E2＝n2ΔΦΔt，所以E1E2＝n1n2
电压
副线圈输出电压U2由原线圈电压U1和匝数比决定，即U2＝n2n1U1（“原制约副”）
功率
副线圈中的功率P2由用户负载决定，原线圈的输入功率P1由副线圈的输出功率P2决定，即P1＝P2（“副制约原”）
电流
原线圈中的电流I1由副线圈中的电流I2和匝数比决定，即I1＝n2n1I2（“副制约原”）
