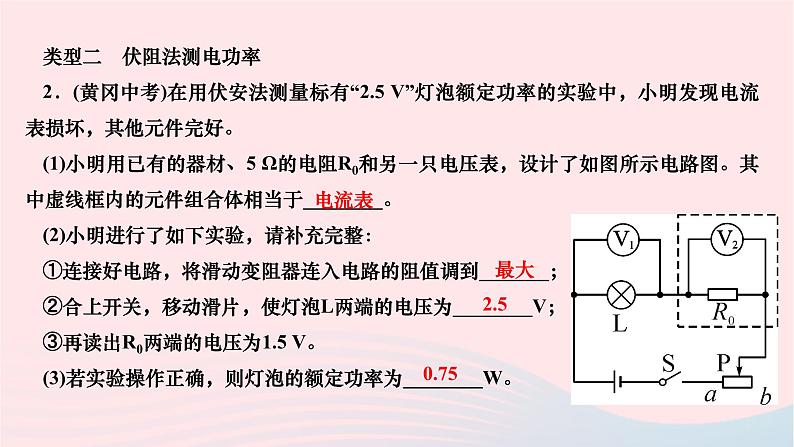

类型二　伏阻法测电功率2．(黄冈中考)在用伏安法测量标有“2.5 V”灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好。(1)小明用已有的器材、5 Ω的电阻R0和另一只电压表，设计了如图所示电路图。其中虚线框内的元件组合体相当于________。(2)小明进行了如下实验，请补充完整：①连接好电路，将滑动变阻器连入电路的阻值调到_______；②合上开关，移动滑片，使灯泡L两端的电压为________V；③再读出R0两端的电压为1.5 V。(3)若实验操作正确，则灯泡的额定功率为________W。　

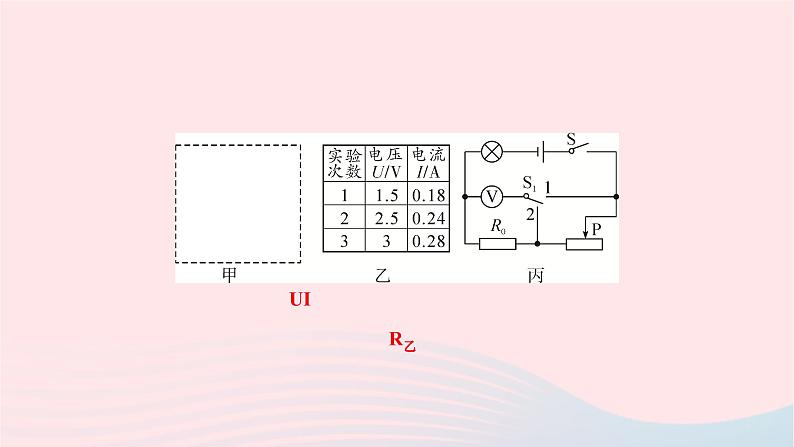

类型三　安阻法测电功率4．(2022·遂宁)小志同学在“测量小灯泡电功率”实验中，用到的器材有：新干电池两节、小灯泡(标有0.3 A)1只、电流表1只、电压表1只、滑动变阻器1只、开关1支，导线若干。
(1)请用笔画线代替导线，在图甲中将实验电路连接完整。(要求滑动变阻器的滑片向右移动时电流表的示数变小)(2)连接好电路，闭合开关，发现灯不亮，电流表无示数，电压表的示数接近3 V，造成这一现象的原因可能是 ________(选填序号)。①小灯泡短路②小灯泡开路③滑动变阻器短路④滑动变阻器开路
类型四　等效法测电功率5．在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V。
(1)实验电路图如图1所示，则______(选填“甲”或“乙”)表是电压表。(2)请用笔画线代替导线，把如图2所示的实物电路补充完整。(3)连接好电路后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数为2.2 V，要测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动。当小灯泡正常发光时，电流表的示数如图3所示，则小灯泡的额定功率是________W。
