2021届高三物理二轮复习实验部分电表改装实验专题（含解析）

这是一份2021届高三物理二轮复习实验部分电表改装实验专题（含解析），共23页。试卷主要包含了5V)，0Ω，9Ω)，5V时，其电阻为______Ω，0Ω；，【答案】① ；②200，【答案】33；0，【答案】电压；电流；等内容，欢迎下载使用。

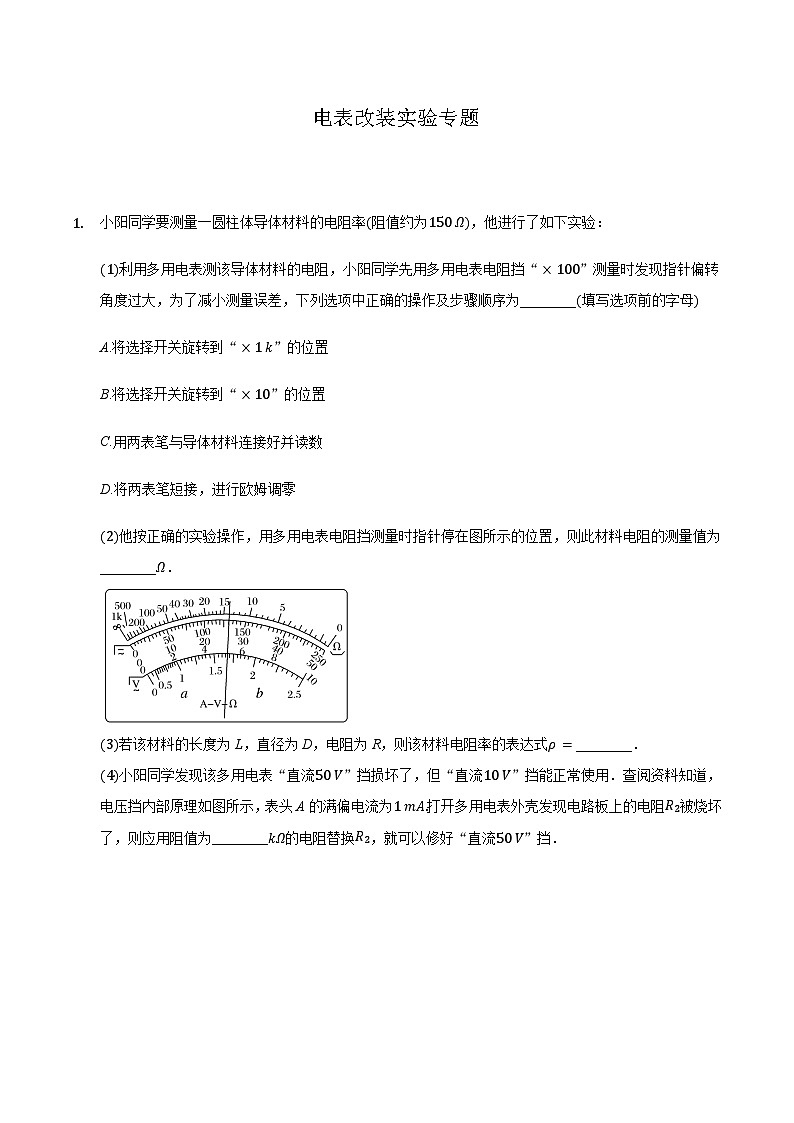

小阳同学要测量一圆柱体导体材料的电阻率(阻值约为150 Ω)，他进行了如下实验：
(1)利用多用电表测该导体材料的电阻，小阳同学先用多用电表电阻挡“×100”测量时发现指针偏转角度过大，为了减小测量误差，下列选项中正确的操作及步骤顺序为________(填写选项前的字母)
A.将选择开关旋转到“×1 k”的位置
B.将选择开关旋转到“×10”的位置
C.用两表笔与导体材料连接好并读数
D.将两表笔短接，进行欧姆调零
(2)他按正确的实验操作，用多用电表电阻挡测量时指针停在图所示的位置，则此材料电阻的测量值为________Ω．
(3)若该材料的长度为L，直径为D，电阻为R，则该材料电阻率的表达式ρ=________．

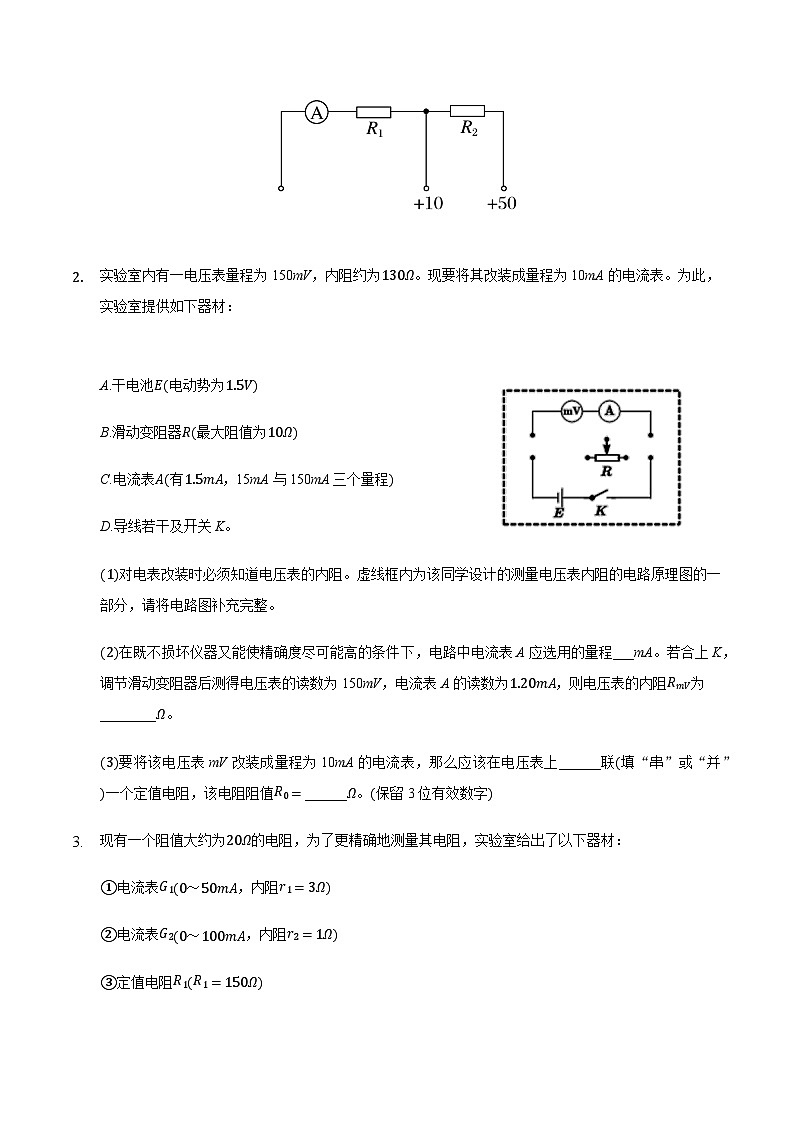

(4)小阳同学发现该多用电表“直流50 V”挡损坏了，但“直流10 V”挡能正常使用．查阅资料知道，电压挡内部原理如图所示，表头A的满偏电流为1 mA.打开多用电表外壳发现电路板上的电阻R2被烧坏了，则应用阻值为________kΩ的电阻替换R2，就可以修好“直流50 V”挡．
实验室内有一电压表量程为150mV，内阻约为130Ω。现要将其改装成量程为10mA的电流表。为此，实验室提供如下器材：
A.干电池E(电动势为1.5V)
B.滑动变阻器R(最大阻值为10Ω)
C.电流表A(有1.5mA，15mA与150mA三个量程)
D.导线若干及开关K。
(1)对电表改装时必须知道电压表的内阻。虚线框内为该同学设计的测量电压表内阻的电路原理图的一部分，请将电路图补充完整。
(2)在既不损坏仪器又能使精确度尽可能高的条件下，电路中电流表A应选用的量程___mA。若合上K，调节滑动变阻器后测得电压表的读数为150mV，电流表A的读数为1.20mA，则电压表的内阻RmV为________Ω。
(3)要将该电压表mV改装成量程为10mA的电流表，那么应该在电压表上______联(填“串”或“并”)一个定值电阻，该电阻阻值R0=______Ω。(保留3位有效数字)
现有一个阻值大约为20Ω的电阻，为了更精确地测量其电阻，实验室给出了以下器材：
①电流表G1(0～50mA，内阻r1=3Ω)
②电流表G2(0～100mA，内阻r2=1Ω)
③定值电阻R1(R1=150Ω)
④定值电阻R2(R2=15Ω)
⑤滑动变阻器R(0～5Ω)
⑥干电池(1.5V，内阻不计)
⑦开关S及导线若干

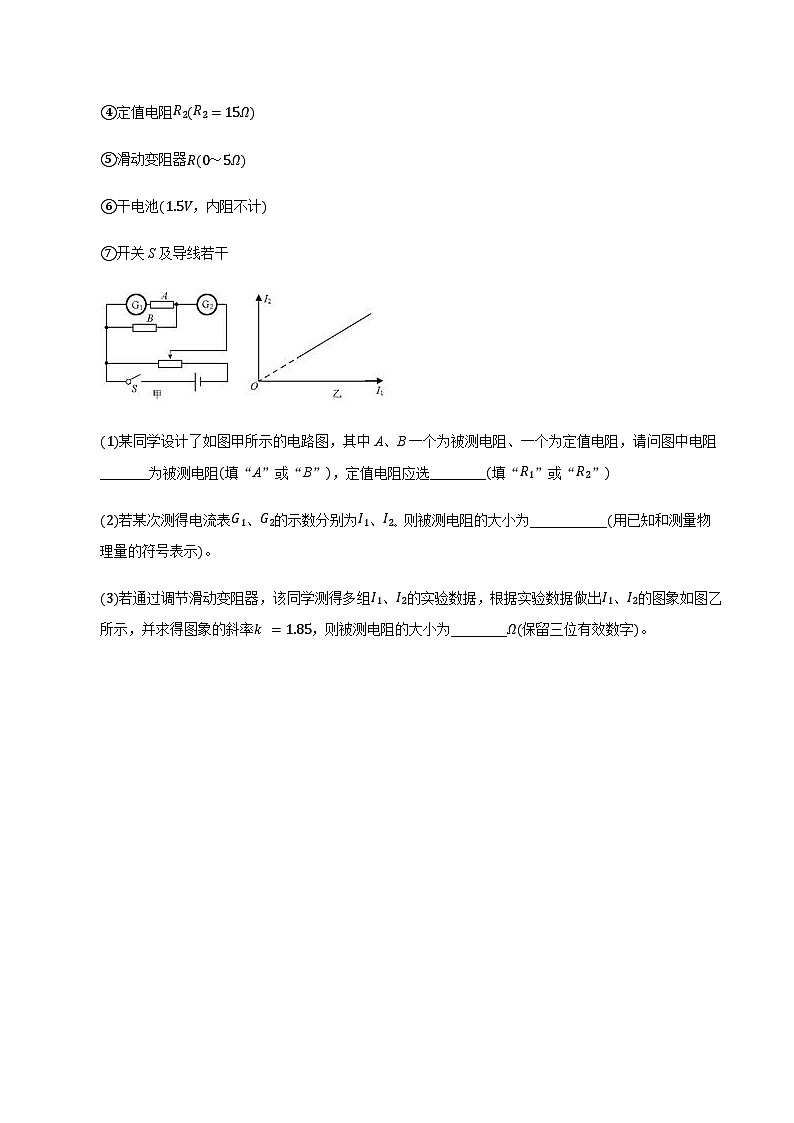

(1)某同学设计了如图甲所示的电路图，其中A、B一个为被测电阻、一个为定值电阻，请问图中电阻_______为被测电阻(填“A”或“B”)，定值电阻应选________(填“R1”或“R2”)
(2)若某次测得电流表G1、G2的示数分别为I1、I2。则被测电阻的大小为___________(用已知和测量物理量的符号表示)。
(3)若通过调节滑动变阻器，该同学测得多组I1、I2的实验数据，根据实验数据做出I1、I2的图象如图乙所示，并求得图象的斜率k =1.85，则被测电阻的大小为________Ω(保留三位有效数字)。
某同学想将一量程为1 mA的灵敏电流计G改装为多用电表，他的部分实验步骤如下：
(1)他用如图甲所示的电路测量灵敏电流计G的内阻
①请在图乙中将实物连线补充完整；
②闭合开关S1后，将单刀双掷开关S2置于位置1，调节滑动变阻器R1的阻值，使电流表G0有适当示数I0；然后保持R1的阻值不变，将开关S2置于位置2，调节电阻箱R2，使电流表G0示数仍为I0.若此时电阻箱阻值R2=200 Ω，则灵敏电流计G的内阻Rg=________ Ω．
(2)他将该灵敏电流计G按图丙所示电路改装成量程为3 mA、30 mA及倍率为“×1”、“×10”的多用电表．若选择电流30 mA量程时，应将选择开关K置于位置________(选填“a”“b”“c”或“d”)，根据题给条件可得电阻R1=________ Ω，R2=________ Ω．
(3)已知图丙电路中两个电源的电动势均为3 V(内阻均可忽略)，将选择开关置于位置a测量某电阻的阻值，若通过灵敏电流计G的电流为0.40 mA，则所测电阻阻值为________ Ω．
某同学要将一量程为100mA(内阻约30Ω)的毫安表改装为量程为0.6A的电流表，并借助一量程为0.6A的标准电流表，使用如图所示电路对改装后的电表进行校准。
(1)经估算后将电阻箱R调为6.0Ω。将R1阻值调到最大，闭合开关S，减小R1，发现标准电流表先达到满偏，说明改装没有达到预期。
(2)保持R阻值为6.0Ω不变，将R1阻值从较大值逐渐调小，记录下毫安表的读数I1和电流表的读数I2，数据如下表：
(3)该同学根据上表数据作出了I2−I1图像如图所示，根据图像可知，毫安表的内阻Rg=_____Ω，毫安表改装后的电流表实际量程为____A。(结果均保留两位有效数字)
(4)要达到预期目的，需要逐渐_____电阻箱R的数值，此过程I1将_____，I2将___(均选填“增大”、“减小”或“不变”)，当I2I1=_______时，完成改装。
某同学要将一满偏电流为3 mA的毫安表G改装为量程为30 mA的电流表。他先测量出毫安表G的电阻，然后对表进行改装，最后再利用一标准毫安表，对改装后的电流表进行检测。
具体实验步骤如下：
①按电路原理图a连接线路；
②将R1的阻值调到最大，闭合开关S1后调节R1的阻值，使毫安表G的指针偏转到满刻度；
③闭合S2，保持R1不变，调节R2的阻值，使毫安表G的指针偏转到满刻度的三分之一的位置；
④记下R2的阻值。
回答下列问题：
(1)如果按正确操作步骤测得R2的阻值为90 Ω，则毫安表G内阻的测量值Rg=________Ω；与毫安表内阻的真实值Rg′相比，Rg________Rg′(填“>”、“=”或“
