一、实验目的
1.学会使用伏安法测量电阻。
2.测定金属导体的电阻率。
3.掌握滑动变阻器的两种使用方法和螺旋测微器的正确读数。
二、实验原理
设金属导线长度为l，导线直径为d，电阻率为ρ，则:
由R=ρlS，及S=π(d2)2，得
三、实验器材
已知长度为50cm的被测金属丝一根，螺旋测微器一把，电压表、电流表各一个，电源一个，开关一个，滑动变阻器一只，导线若干。
四、实验电路
五、实验步骤
1.用螺旋测微器测三次导线的直径d,取其平均值。
3.移动滑动变阻器的滑片，改变电阻值。
4.观察电流表和电压表，记下三组不同的电压U和电流I的值。
5.根据公式计算出电阻率ρ的值。
六、实验数据
七、实验结果
。
八、物理学科素养的提升
1.能提出并准确表述在实验中可能遇到的物理问题；
2.能制定实验方案，设计实验步骤；
3.能选用电流表、电压表、电阻箱进行实验；
4.能考虑实验中的安全问题；
5.能分析实验数据，测得RX的电阻及导体的电阻率；
6.能撰写完整的实验报告，在报告中能呈现设计的实验表格，以及数据分析过程和实验结论；
7.能进行反思与交流；
8.注意提升实验设计能力、 实验器材的选用能力和误差分析能力。
例题 2021高考浙江6月卷第19题.
小李在实验室测量一电阻Rx的阻值。

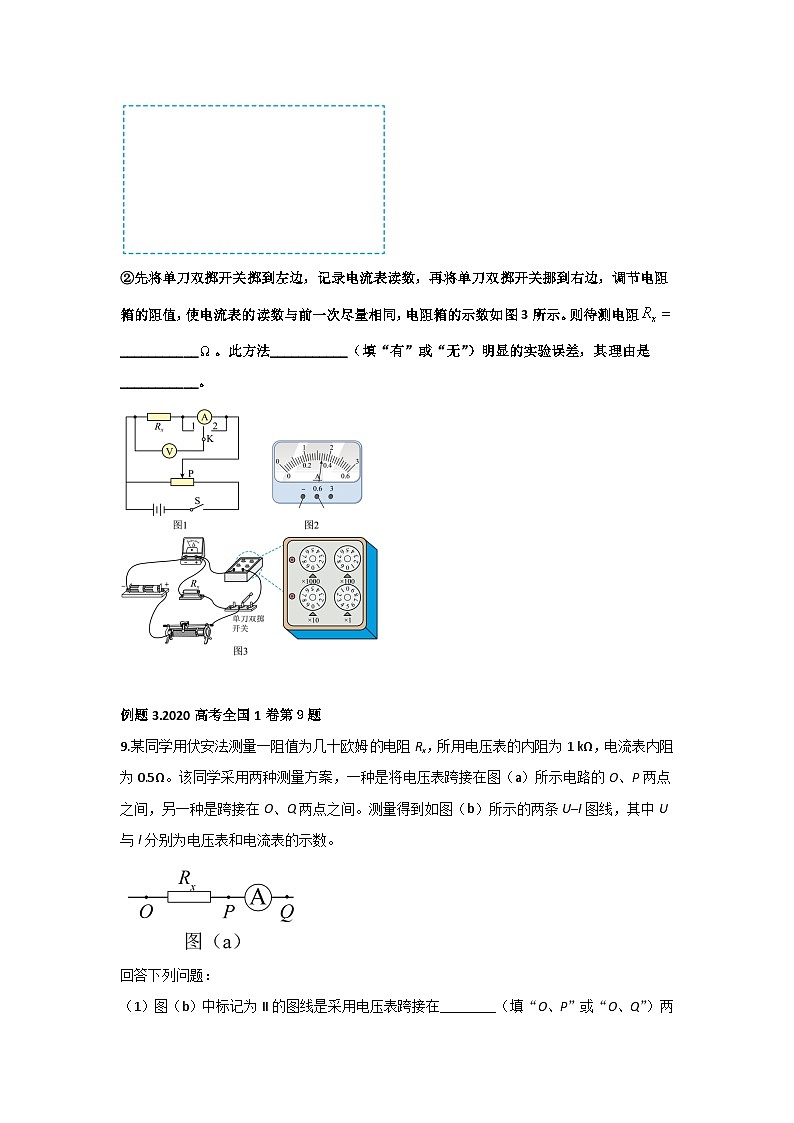

（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________（填“有”或“无”）明显的实验误差，其理由是___________。
【答案】 (1). 0.34 (2). 见解析 (3). 外 (4). 5 (5). 有 (6). 电阻箱的最小分度与待测电阻比较接近（或其它合理解释）

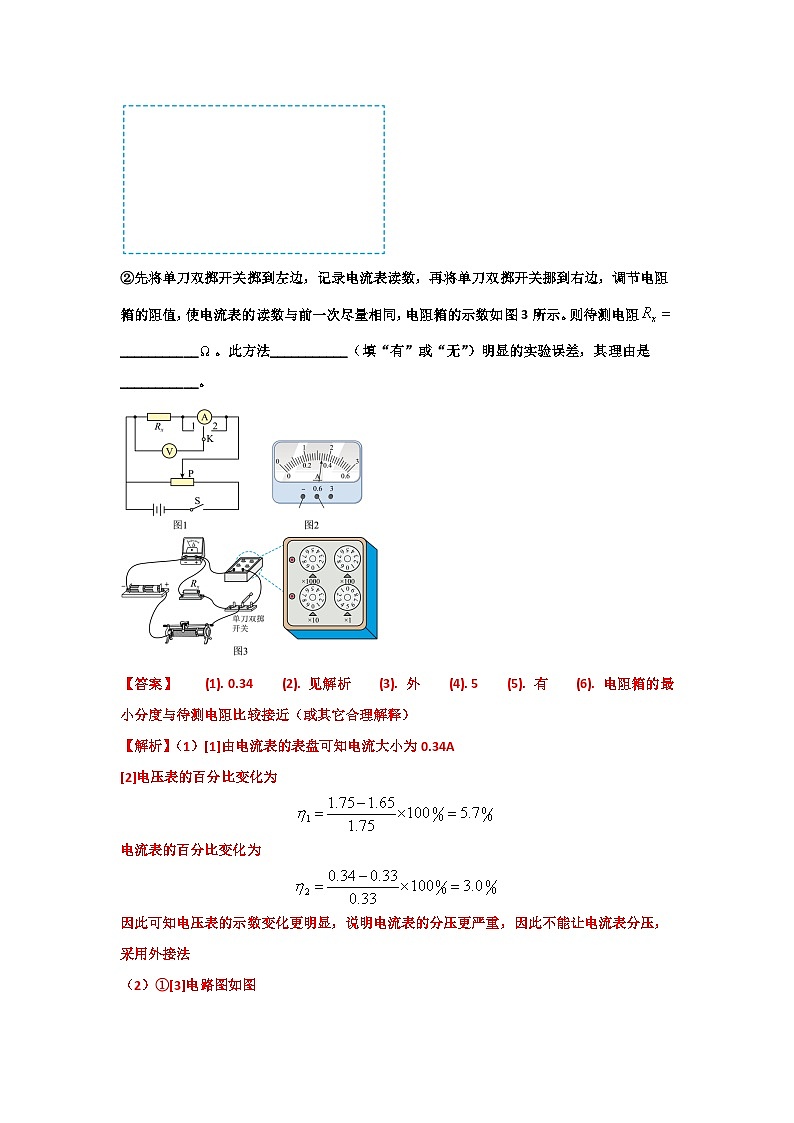

【解析】（1）[1]由电流表的表盘可知电流大小为0.34A
[2]电压表的百分比变化为
电流表的百分比变化为
因此可知电压表的示数变化更明显，说明电流表的分压更严重，因此不能让电流表分压，采用外接法
（2）①[3]电路图如图
②[4]两次实验中电路电流相同，因此可有
可得
读数可得
[5][6]电阻箱的最小分度和待测阻值阻值接近，这样测得的阻值不够精确，如待测电阻阻值为5.4Ω，则实验只能测得其为，误差较大。
例题3.2020高考全国1卷第９题
9.某同学用伏安法测量一阻值为几十欧姆电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。
（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。
【答案】 (1). 、 (2). I (3). (4).
【解析】(1)[1]若将电压表接在、之间，
则
根据一次函数关系可知对应斜率为。
若将电压表接在、之间，电流表分压为
根据欧姆定律变形可知
解得
根据一次函数可知对应斜率为，对比图像的斜率可知
所以II图线是采用电压表跨接在、之间。
（2）[2]因为待测电阻为几十欧姆的电阻，通过图像斜率大致估算待测电阻为左右，根据
说明电压表的分流较小，电流表的分压较大，所以电压表应跨接在、之间，所以选择图线I得到的结果较为准确。
[3]根据图像可知
[4]考虑电流表内阻，则修正后的电阻为。
例题4. 2019年高考江苏省物理卷第11题．（10分）
某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：
（1）螺旋测微器如题11-1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动 （选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．
（题11–1图）
（2）选择电阻丝的 （选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．
（3）题11-2甲图中Rx，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11-2乙图实物电路中的正确位置．
（题11-2甲图） （题11-2乙图）
（4）为测量R，利用题11-2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如题11-3图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：
请根据表中的数据，在方格纸上作出U2–I2图象．
（5）由此，可求得电阻丝的Rx= Ω．根据电阻定律可得到电阻丝的电阻率．
【答案】（1）C （2）不同 （3）见图1 （4）见图2
（5）23.5（23.0~24.0都算对）
【解析】根据U-I图象的斜率求电阻的方法，由图2，，，所以。
U2/V
0.50
1.02
1.54
2.05
2.55
I2/mA
20.0
40.0
60.0
80.0
100.0
