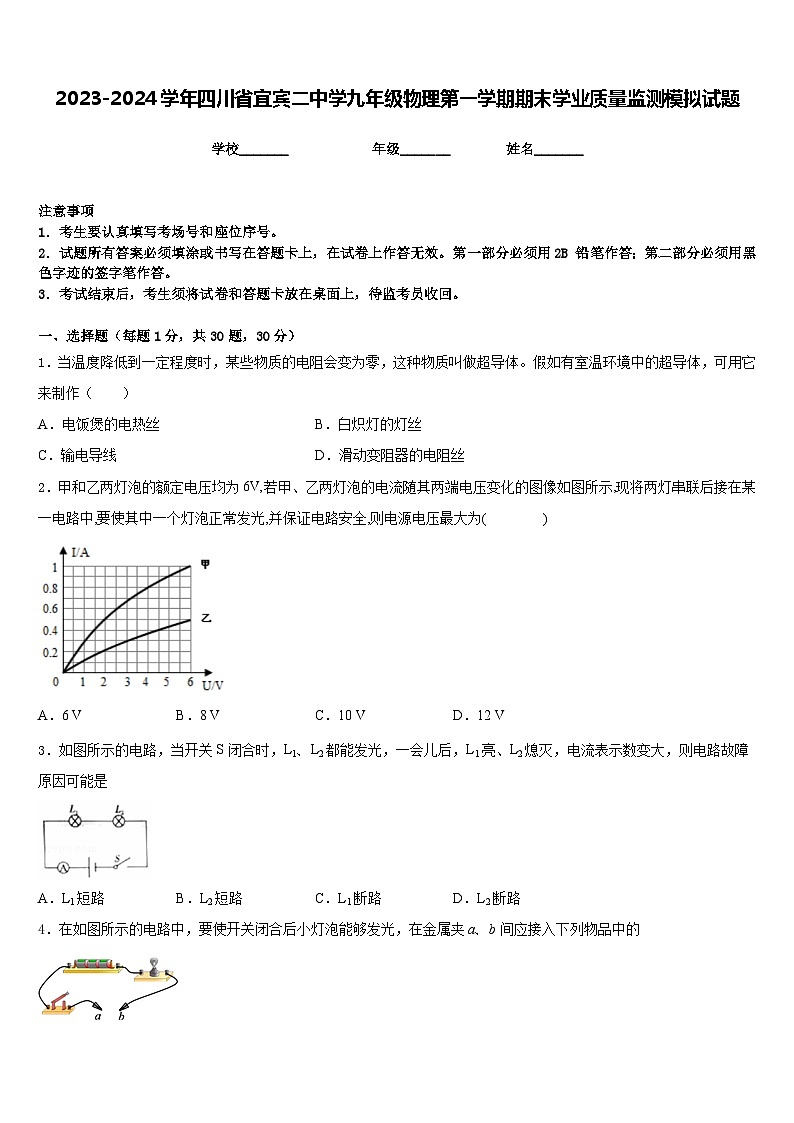

2023-2024学年四川省宜宾二中学九年级物理第一学期期末学业质量监测模拟试题含答案

这是一份2023-2024学年四川省宜宾二中学九年级物理第一学期期末学业质量监测模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体。假如有室温环境中的超导体，可用它来制作（ ）
A．电饭煲的电热丝B．白炽灯的灯丝
C．输电导线D．滑动变阻器的电阻丝
2．甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )
A．6 VB．8 VC．10 VD．12 V
3．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是
A．L1短路B．L2短路C．L1断路D．L2断路

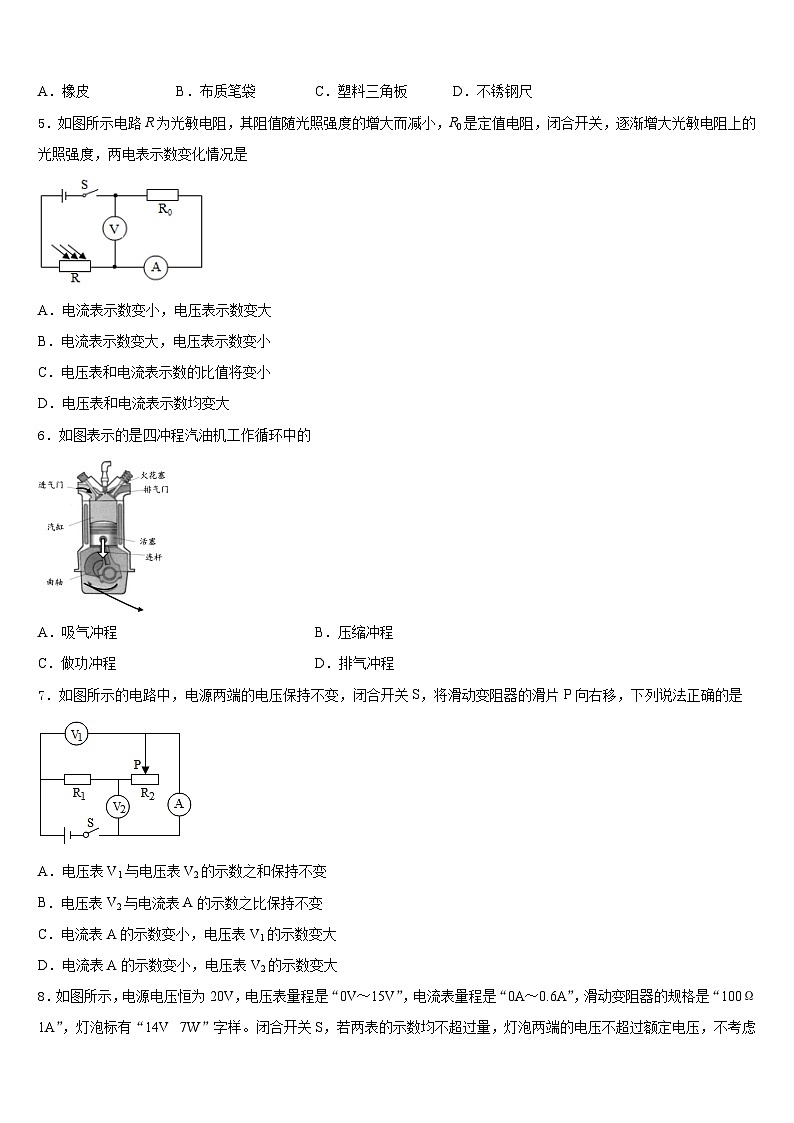

4．在如图所示的电路中，要使开关闭合后小灯泡能够发光，在金属夹a、b间应接入下列物品中的
A．橡皮B．布质笔袋C．塑料三角板D．不锈钢尺
5．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大
6．如图表示的是四冲程汽油机工作循环中的
A．吸气冲程B．压缩冲程
C．做功冲程D．排气冲程
7．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大

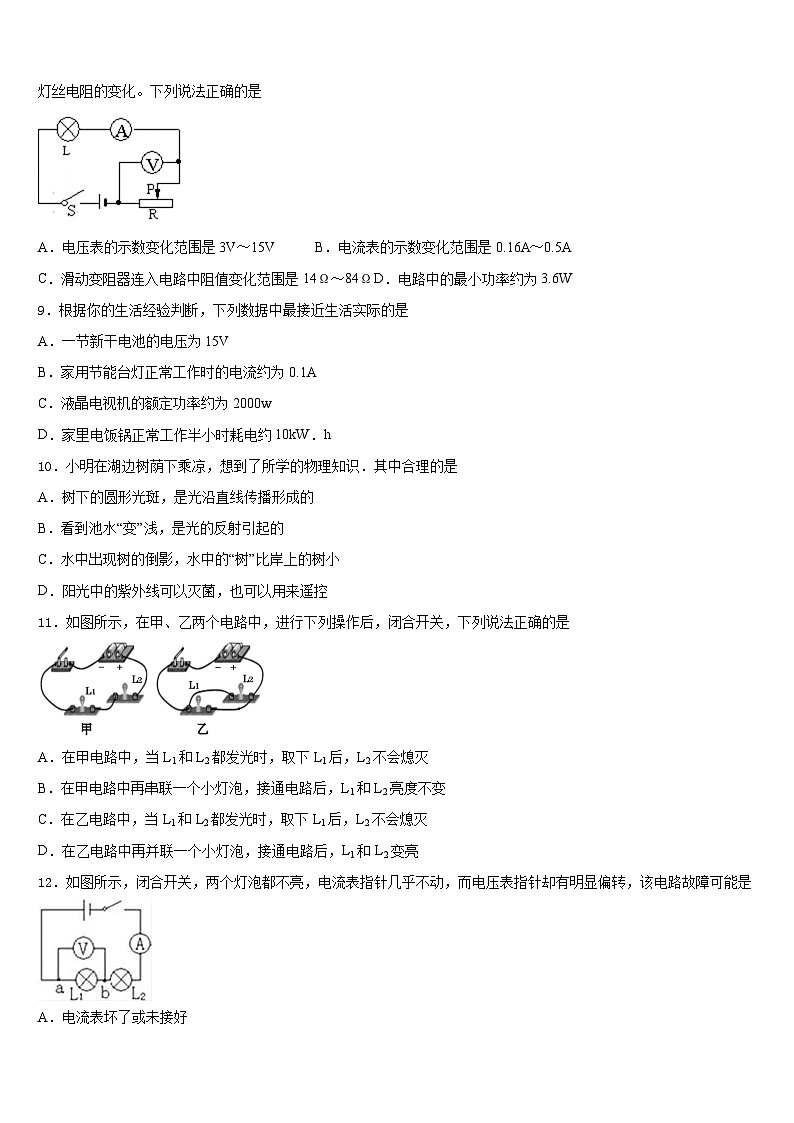

8．如图所示，电源电压恒为20V，电压表量程是“0V～15V”，电流表量程是“0A～0.6A”，滑动变阻器的规格是“100Ω 1A”，灯泡标有“14V 7W”字样。闭合开关S，若两表的示数均不超过量，灯泡两端的电压不超过额定电压，不考虑灯丝电阻的变化。下列说法正确的是
A．电压表的示数变化范围是3V～15VB．电流表的示数变化范围是0.16A～0.5A
C．滑动变阻器连入电路中阻值变化范围是14Ω～84ΩD．电路中的最小功率约为3.6W
9．根据你的生活经验判断，下列数据中最接近生活实际的是
A．一节新干电池的电压为15V
B．家用节能台灯正常工作时的电流约为0.1A
C．液晶电视机的额定功率约为2000w
D．家里电饭锅正常工作半小时耗电约10kW．h
10．小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是
A．树下的圆形光斑，是光沿直线传播形成的
B．看到池水“变”浅，是光的反射引起的
C．水中出现树的倒影，水中的“树”比岸上的树小
D．阳光中的紫外线可以灭菌，也可以用来遥控
11．如图所示，在甲、乙两个电路中，进行下列操作后，闭合开关，下列说法正确的是
A．在甲电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
B．在甲电路中再串联一个小灯泡，接通电路后，L1和L2亮度不变
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中再并联一个小灯泡，接通电路后，L1和L2变亮
12．如图所示，闭合开关，两个灯泡都不亮，电流表指针几乎不动，而电压表指针却有明显偏转，该电路故障可能是
A．电流表坏了或未接好
B．从a经过L1到b的电路有开路
C．L2灯短路了
D．L2灯丝烧断了
二、填空题（每题5分，共4题，20分）
13．我国家庭电路的电压是_____V，三节新干电池串联提供的电压是_____V．
14．端午节，小明和同学到莲花湖游玩，他们闻到了阵阵花香，这是_____现象。午餐剥棕子时，小明发现有些米粒粘在粽叶上，这是因为分子间存在_____；早上的热粽子到中午变凉，是通过_____的方法改变了粽子的内能。
15．如图表示汽油机的_____冲程。汽油属于_____能源（可再生/不可再生），完全燃烧0.1kg的汽油，放出热量为_____J，如果这些热量全部被质量为100kg、初温为20℃的水吸收，能使水的温度升高_____。（q汽油＝4.6×107J/kg，c水＝4.2×103（J/kg•℃））
16．如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____．（填“变大”、“不变”或“变小”）
三、实验题（共12分）
17．（4分）为了探究电流产生的热量跟什么因索有关。小宇设计了如下图所示的甲、乙两套实验装置；
（1）当电流通过电阻丝后，热量使小盒内的空气发生_______现象，方便研究；
（2）此实验是通过对比观察装置中的_______来反映电流产生热量的多少，这是_______法；
（3）为了便于比较两种电阻丝通过电流后产生热量的多少，同套实验装置的两瓶中要装入_______、_______相同的空气；
（4）图甲装置可探究电流产生的热量与_______的关系：用图乙装置进行实验后，可得到的结论是：_______。
18．（4分）小明利用如下电路图探究电流和电阻的关系．实验器材有：学生电源、滑动变阻器、电压表、电流表、开关、不同阻值的定值电阻若干，导线若干．
（1）连接电路时，开关应该_____；滑片P应置于_____端．
（2）闭合开关后无论怎么移动滑动变阻器，电流表无示数，电压表有较大示数．经检查，发现是某根导线出现了断路，出现故障的导线是_____．（填写导线的序号）
（3）实验结束后，小明绘制的图象如图乙所示，阴影部分的面积表示的物理量是_____．在分析交流环节，小明发现邻组在相同坐标系中画出的图象如图丙所示，你认为这两组图象不同的原因是：_____．
19．（4分）为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．如图所示的从左到右a、b、c、d为实验中观察到的四种情况．
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同；
（2）通过比较______两种情况，可以验证猜想A是正确的；
（3）通过比较______两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是______．
四、作图题（共16分）
20．（8分）为了探究电流跟电压的关系，王亮同学设计了如图甲所示的电路。
请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）。
（_____）
21．（8分）请根据下图的实物图，在虚线框中画出对应的电路图。
（________）
五、计算题（共22分）
22．（10分）在某次“家电下乡”活动中，小明家买了一只wSJ﹣60型号电热壶，其牌标志如图所示现将一满壶10℃的0.5kg的水在额定电压下烧开需用时4min，已知外界气压为1标准大气压（c水＝4.2×103J/（kg•℃），求
（1）电热壶正常工作时的电阻
（2）电热壶正常工作烧开一满壶水（初温为10℃）所消耗的电能
（3）这壶水吸收的热量
（4）电热壶的热效率
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、D
5、D
6、A
7、D
8、D
9、B
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、220 4.5
14、扩散 引力 热传递
15、排气 不可再生 4.6×106 11℃
16、变大 变小
三、实验题（共12分）
17、膨胀 U型管中液面高度差 转换 质量 初温 电阻 在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多
18、断开 左 ② 电压 这两个小组所控制的定值电阻两端电压不同
19、磁场强弱 ab bc 电流相同
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）48.4Ω（2）2.4×105J（3）1.89×105J（4）78.75%
23、6伏； 0.5安； 10欧
型号
WSJ﹣60
额定电压
220V
额定功率
1000W
水壶容积
500ml
