2023-2024学年四川省南充市阆中学市九上物理期末检测模拟试题含答案

这是一份2023-2024学年四川省南充市阆中学市九上物理期末检测模拟试题含答案，共10页。试卷主要包含了下列用到电动机的电器是，铜的比热容是铅的的3倍等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）

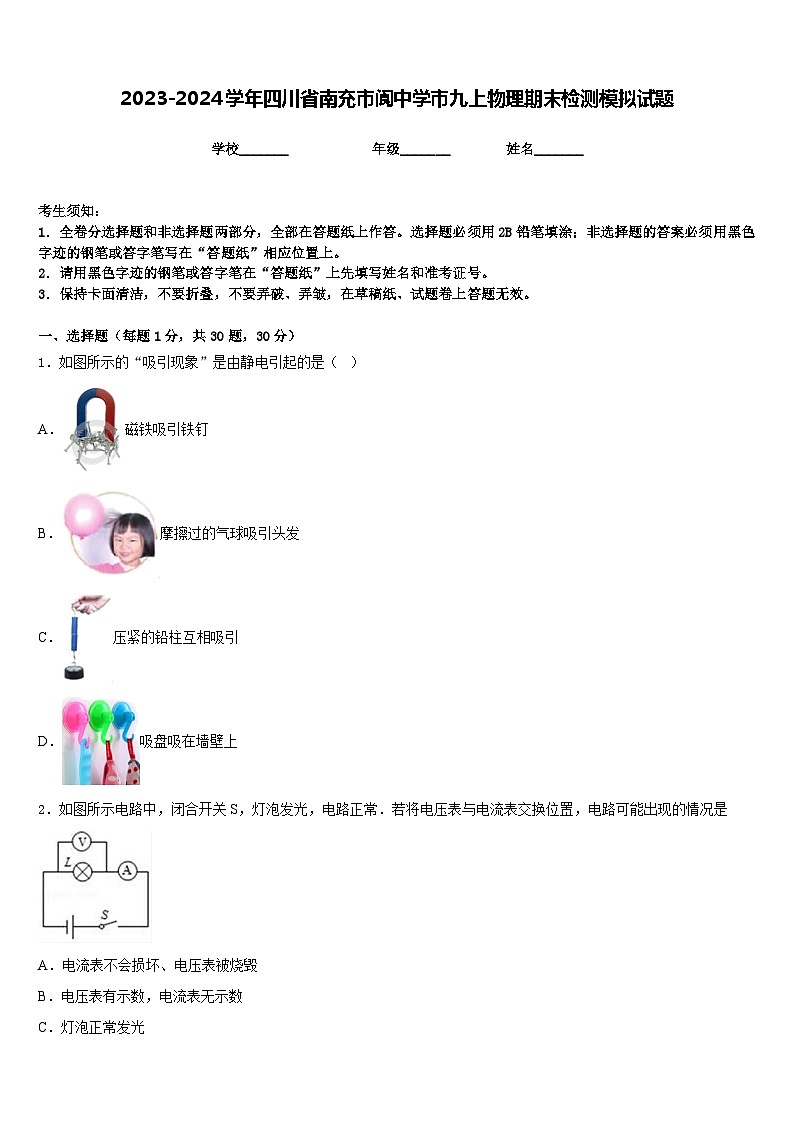

1．如图所示的“吸引现象”是由静电引起的是（ ）
A．磁铁吸引铁钉
B．摩擦过的气球吸引头发
C．压紧的铅柱互相吸引
D．吸盘吸在墙壁上
2．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是
A．电流表不会损坏、电压表被烧毁
B．电压表有示数，电流表无示数
C．灯泡正常发光
D．电流表有示数，电压表无示数
3．下列利用电流热效应工作的用电器是
A．电铃B．洗衣机C．电热毯D．电风扇

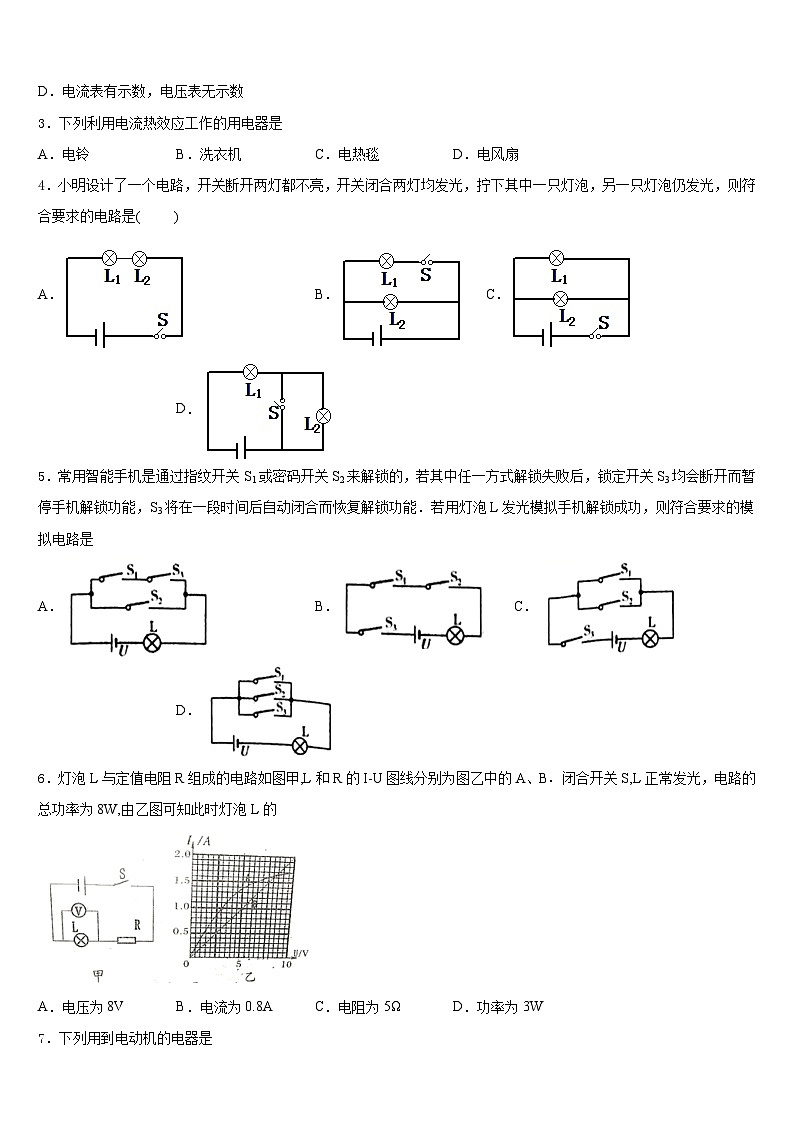

4．小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是( )
A．B．C．D．
5．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A．B．C．D．
6．灯泡L与定值电阻R组成的电路如图甲,L和R的I-U图线分别为图乙中的A、B．闭合开关S,L正常发光，电路的总功率为8W,由乙图可知此时灯泡L的
A．电压为8VB．电流为0.8AC．电阻为5ΩD．功率为3W
7．下列用到电动机的电器是
A．电炉B．电风扇C．日光灯D．电热水器

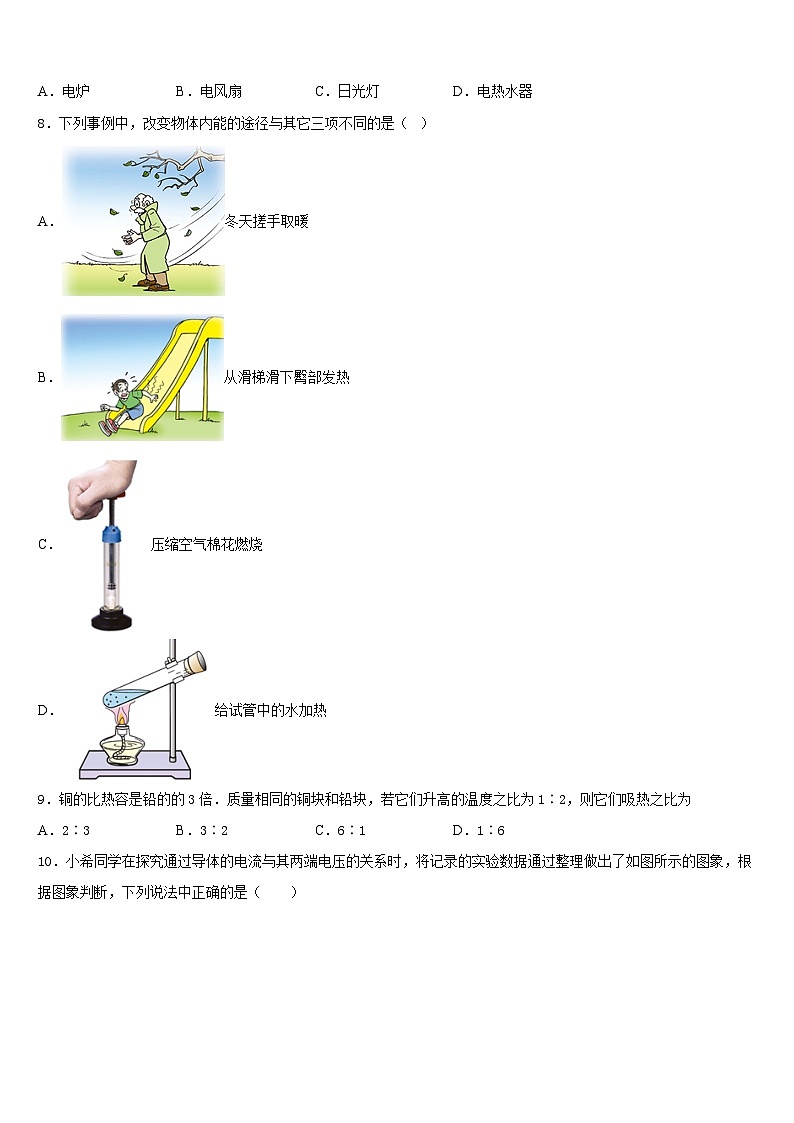

8．下列事例中，改变物体内能的途径与其它三项不同的是（ ）
A．冬天搓手取暖
B．从滑梯滑下臀部发热
C．压缩空气棉花燃烧
D．给试管中的水加热
9．铜的比热容是铅的的3倍．质量相同的铜块和铅块，若它们升高的温度之比为1∶2，则它们吸热之比为
A．2∶3B．3∶2C．6∶1D．1∶6
10．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
11．将“12V，6W”的灯泡接入电路，若通过灯泡的电流为0.3A，则小灯泡的实际功率应
A．等于6WB．大于6WC．小于6WD．无法判断
12．如图所示，闭合开关，两个灯泡都不亮，电流表指针几乎不动，而电压表指针却有明显偏转，该电路故障可能是
A．电流表坏了或未接好
B．从a经过L1到b的电路有开路
C．L2灯短路了
D．L2灯丝烧断了
二、填空题（每题5分，共4题，20分）
13．如图所示，通电螺线管附近的小磁针处于静止状态，此时它的A端是______极（选填“N”或“S”），电源的a端是____极（选填“正”或“负”）．滑动变阻器的滑片向右调节，则通电螺线管的磁性变____（选填“强”或“弱”）．
14． “共享单车”今年进入了高安，为人们的绿色出行带来极大方便，装在单车上的GPS定位系统会及时地把单车的位置信息通过_____波传递给信息处理中心，再发送到我们的手机上，它在真空中的速度是_____km/s
15．如图，电路中“6V 3W”和“8V 8W”两灯泡和滑动变阻器R串联，电源电压恒为12V，、的电阻保持不变，当两端的实际电压为2V时，的实际功率是________W，为保证电路的安全，滑动变阻器R允许接入电路的最小电阻是________。
16．如图是四冲程汽油机工作过程中的_____冲程，汽油机产生2.3×107J的热量需要完全燃烧_____kg的汽油（汽油的热值为4.6×107J/kg）。
三、实验题（共12分）
17．（4分）某同学用如图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻较大。实验时，该同学想把两段金属丝串联接入电路。
(1)请你用笔画线作导线，帮他完成电路。
（______）
(2)这样连接的目的是_________________。
(3)实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明____________。
18．（4分）如图甲是探究“物质熔化规律”的实验装置。
（1）实验中通过水对试管加热，而不是直接加热试管，目的是_____；
（2）加热过程中某时刻温度计示数如图甲所示，该物质此时的温度为_____℃；
（3）实验中每隔一分钟记录一次物质的温度及对应状态，并记录数据，作出温度随时间变化的规律图象，如图乙所示由图象可知：
①该物质属于_____（选填“晶体”或“非晶体”），这样判断的依据是_____；
②由图象可知该物质的熔点是_____℃，该物质从开始熔化到完全熔化持续了_____min。
③物质在第3min具有内能_____（选填“大于”、“小于”或“等于”）在第5min具有的内能；
④该物质在CD段的比热容是AB段比热容的_____倍（被加热物质的质量和吸、放热功率不变）。
19．（4分）如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）。
(1)图甲是小明连接的实物电路，其中一根导线有连接错误，请你在该导线上打“×”并用笔画线代替导线正确连线。
（______）
(2)故障排除后，闭合开关，发现电压表示数为2V，要测定小灯泡的额定功率，应将滑片_____（填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
(3)据测所测数据，画出小灯泡的电流与电压的关系图象（如图丙），发现图线弯曲，主要原因是温度升高，灯丝电阻_____（填“变大”或“变小”）。
(4)若把这样的两只灯泡串联接在4V的电源上，则此时两个小灯泡消耗的实际功率总和是_____W。
(5)小明想知道实验所使用的滑动变阻器的最大阻值，发现此时电流表损坏，于是小明在原有器材基础上增加一个开关，设计如图丁所示电路（电源电压未知），帮他完成测量：
①断开S1、闭合S2，将滑动变阻器滑片移至最_____端，记下此时电压表的示数为6V；
②断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为_____V，灯正常发光；
③_____（填开关的状态），保持滑动变阻器的滑片位置不动，记下此时电压表的示数为1.5V；
④则滑动变阻器的最大阻值为_____。
四、作图题（共16分）
20．（8分）如图所示，请用笔画线代替导线将电路连接起来，要求：开关控制整个电路，L1与L2并联，电流表测L1的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。
（_____）
21．（8分）请根据图所示的实物电路在虚线框画出它的电路图。
（____）
五、计算题（共22分）
22．（10分）如图所示是小明家的电热水壶及其铭牌，小明将该电热水壶接入家庭电路，用它来加热1.5kg的水．求：
（1）该电热水壶正常工作时的电流；
（2）水从20℃加热到100℃吸收的热量；
（3）若小明烧开这壶水用时10min，则这段时间内水壶消耗的电能．
23．（12分）（2016·江西卷）如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观.小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示.求：
（1）此时足浴器的工作电流.（计算结果保留一位小数）
（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量.
（3）上述加热过程耗时16min，该足浴器的热电效率
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、C
4、C
5、C
6、D
7、B
8、D
9、B
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、N 正 强
14、电磁 3×105
15、0.5
16、做功 0.5
三、实验题（共12分）
17、见解析所示 控制电流相等 电流相等时，相同时间内电阻大的产生热量多
18、使物质受热均匀 ﹣2 晶体 吸收热量，温度不变 0 4 小于 2
19、 B 1.4W 变大 2W 最右端 3.5 断开S1、闭合S2 25
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5A； (2)5.04×105J； (3)6.6×105J
23、（2）2.3A；（2）3.2×205J；（3）4.5%
