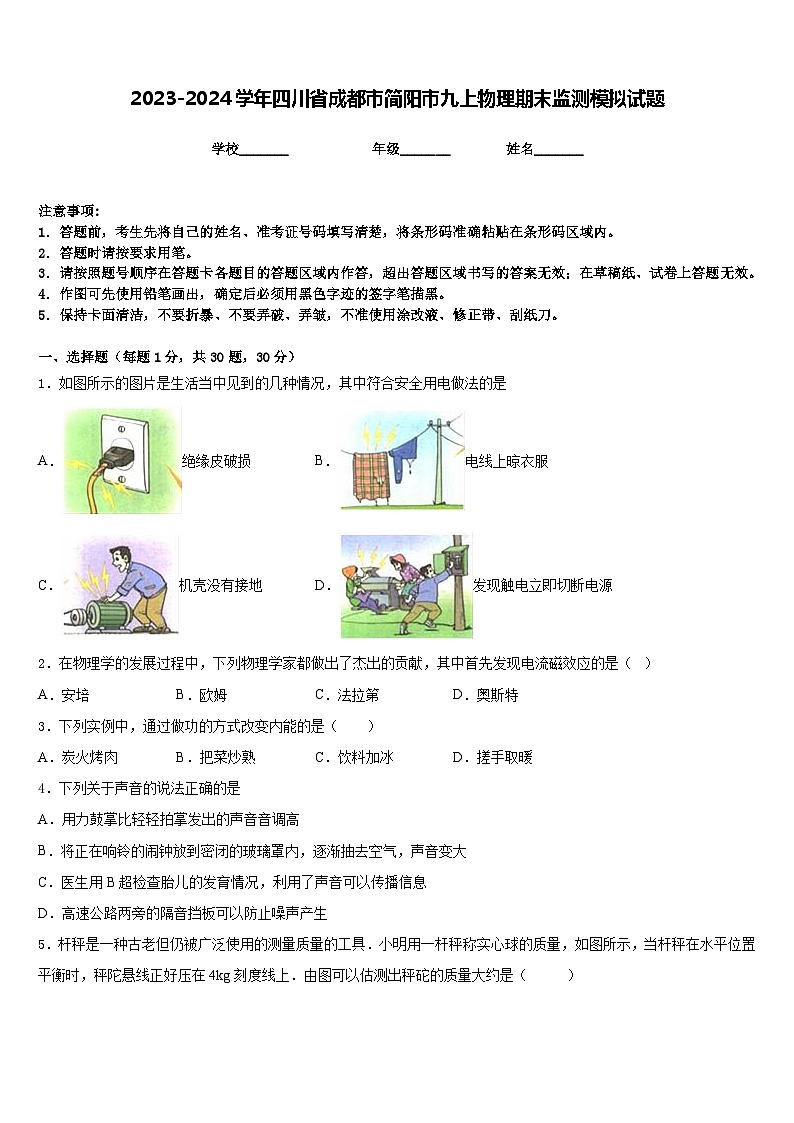

2023-2024学年四川省成都市简阳市九上物理期末监测模拟试题含答案

这是一份2023-2024学年四川省成都市简阳市九上物理期末监测模拟试题含答案，共8页。试卷主要包含了答题时请按要求用笔，下列估值中不正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是
A．绝缘皮破损B．电线上晾衣服
C．机壳没有接地D．发现触电立即切断电源
2．在物理学的发展过程中，下列物理学家都做出了杰出的贡献，其中首先发现电流磁效应的是（ ）
A．安培B．欧姆C．法拉第D．奥斯特
3．下列实例中，通过做功的方式改变内能的是（ ）
A．炭火烤肉B．把菜炒熟C．饮料加冰D．搓手取暖
4．下列关于声音的说法正确的是
A．用力鼓掌比轻轻拍掌发出的声音音调高
B．将正在响铃的闹钟放到密闭的玻璃罩内，逐渐抽去空气，声音变大
C．医生用B超检查胎儿的发育情况，利用了声音可以传播信息
D．高速公路两旁的隔音挡板可以防止噪声产生

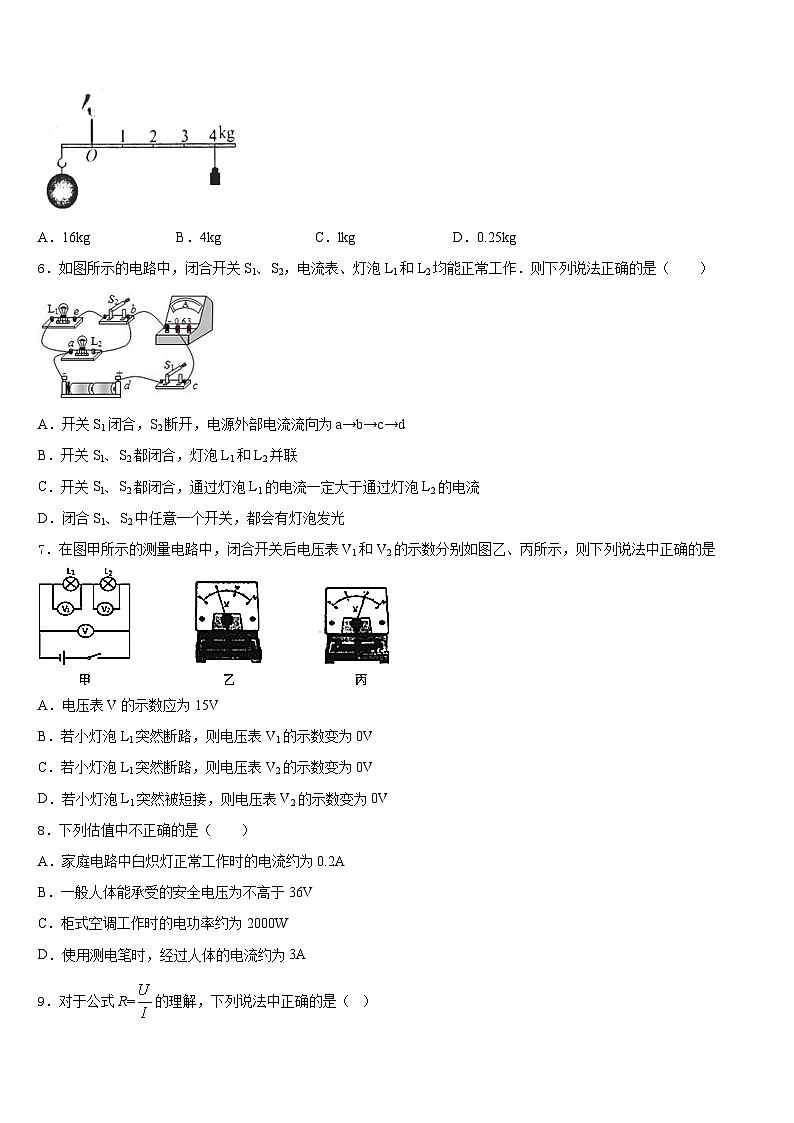

5．杆秤是一种古老但仍被广泛使用的测量质量的工具．小明用一杆秤称实心球的质量，如图所示，当杆秤在水平位置平衡时，秤陀悬线正好压在4kg刻度线上．由图可以估测出秤砣的质量大约是（ ）
A．16kgB．4kgC．lkgD．0.25kg
6．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光
7．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是
A．电压表V的示数应为15V
B．若小灯泡L1突然断路，则电压表V1的示数变为0V
C．若小灯泡L1突然断路，则电压表V2的示数变为0V
D．若小灯泡L1突然被短接，则电压表V2的示数变为0V
8．下列估值中不正确的是（ ）
A．家庭电路中白炽灯正常工作时的电流约为0.2A
B．一般人体能承受的安全电压为不高于36V
C．柜式空调工作时的电功率约为2000W
D．使用测电笔时，经过人体的电流约为3A

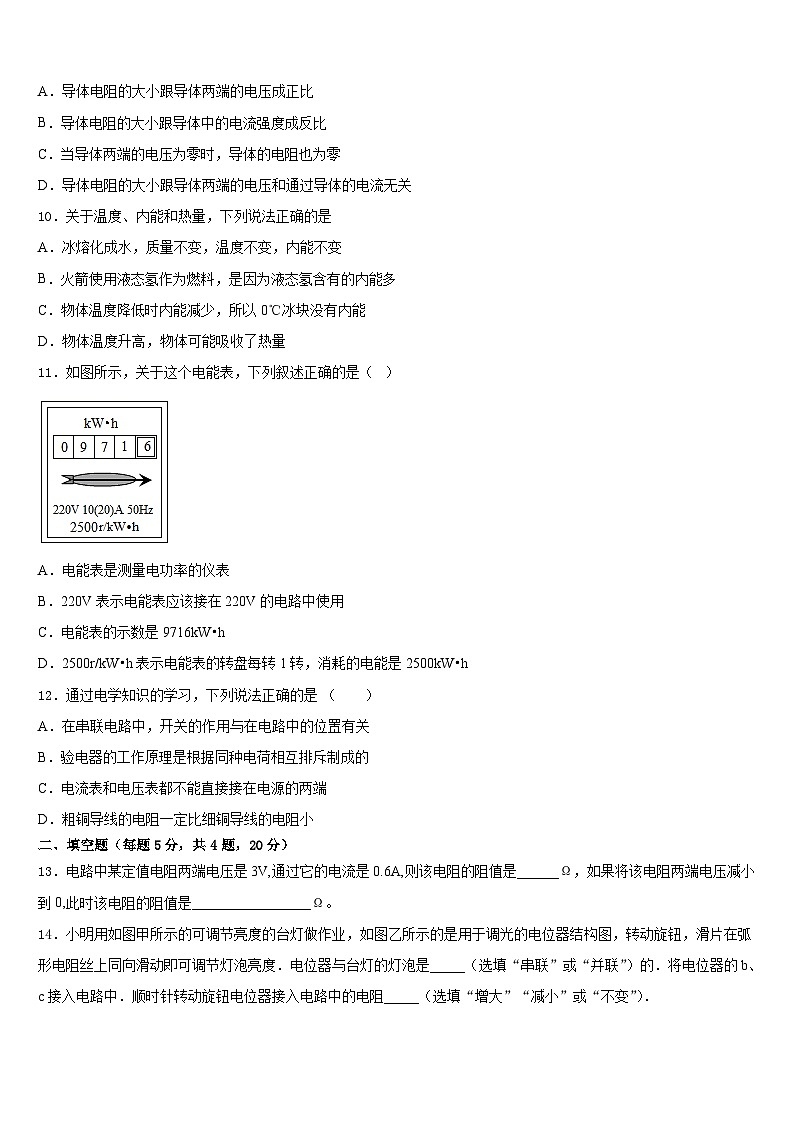

9．对于公式R=的理解，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
10．关于温度、内能和热量，下列说法正确的是
A．冰熔化成水，质量不变，温度不变，内能不变
B．火箭使用液态氢作为燃料，是因为液态氢含有的内能多
C．物体温度降低时内能减少，所以0℃冰块没有内能
D．物体温度升高，物体可能吸收了热量
11．如图所示，关于这个电能表，下列叙述正确的是（ ）
A．电能表是测量电功率的仪表
B．220V表示电能表应该接在220V的电路中使用
C．电能表的示数是9716kW•h
D．2500r/kW•h表示电能表的转盘每转1转，消耗的电能是2500kW•h
12．通过电学知识的学习，下列说法正确的是 （ ）
A．在串联电路中，开关的作用与在电路中的位置有关
B．验电器的工作原理是根据同种电荷相互排斥制成的
C．电流表和电压表都不能直接接在电源的两端
D．粗铜导线的电阻一定比细铜导线的电阻小
二、填空题（每题5分，共4题，20分）
13．电路中某定值电阻两端电压是3V,通过它的电流是0.6A,则该电阻的阻值是______Ω，如果将该电阻两端电压减小到0,此时该电阻的阻值是_________________Ω。
14．小明用如图甲所示的可调节亮度的台灯做作业，如图乙所示的是用于调光的电位器结构图，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．电位器与台灯的灯泡是_____（选填“串联”或“并联”）的．将电位器的b、c接入电路中．顺时针转动旋钮电位器接入电路中的电阻_____（选填“增大”“减小”或“不变”）．
15．家庭电路中，导线相互连接处往往比别处更容易________，加速老化，甚至引起火灾。这是因为导线连接处的________较大。
16．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________ （写出一条原因即可）．
三、实验题（共12分）
17．（4分）在图所示的电路中，闭合开关S，灯L不亮，电压表有示数．已知除灯L和电阻R外，电路中各处均接触良好，其余元件均完好。
⑴请判断该电路中存在的故障可能是_________或_________；
⑵为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。__________________。
⑶若小明同学将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是_________，若电流表无示数，说明故障是_________。
18．（4分）用“伏安法”测未知电阻的阻值。
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求:滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)____________-。
(2)电路接通前，滑动变阻器的滑片P应该移至图中____________处(选填“A”，或“B”)。
(3)实验中，用滑动变阻器调节接人电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电压表的指针如图乙所示，其示数为___________V。小林根据几组实验数据计算出待测电阻R的值，并绘制了R的U-I图象。本实验小林要多次测量取平均值，是为了________________。
(4)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丙所示的U-I图象。小林发现小宇绘制的U-I图象和自已绘制的U-I图象不同，你认为其原因是小宇_____________；小林根据小宇的图象也可计算出待测电阻R=__________Ω。(实验过程中电源电压保持不变)。
19．（4分）在“探究电流与电阻的关系”实验中，电源电压恒为4.5V，四个定电阻R1（5Ω），R2（10Ω），R4（20Ω）滑动变阻器标有“20Ω1A”字样，
（1）设计并正确连接如图甲的电路，把定值电阻R接入图甲中的A、B两点之间将滑动变阻器的滑片移到最_____（选填“左”或“右”）端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V
（2）用R2直接替换R1，闭合开关，电压表示数_____（选填“大于”、“小于”或“等于”）2V，需要将滑动变阻器滑片向_____（选填“左”或“右”）移，才能使电压回到2V．
（3）再分别用定值电阻R3、R4依次替换R2，完成了正确的实验操作，根据所得的四次实验数据绘制出I﹣R图象，如图乙，由图象可得出的结论是_____．
（4）在使用定值电阻R1和R4进行实验过程中，读取电流表示数时，滑动变阻器消耗的电功率之比是_____．
（5）使用R4进行实验时，发现无论怎样移动滑动变阻器的滑片，都不能使R4两的电压为2V．原因是_____，在不更换现有器材的情况下，需要串联_____Ω定值电阻，才能刚好满足实验要求．
四、作图题（共16分）
20．（8分）居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
21．（8分）自动控制楼道灯，只有在夜晚，有人走动发出声音时，电路接通，灯才亮。这是因为在控制开关中装有“声敏”和“光敏”装置，若分别用“”和“”这样的符号代表它们。请在（图）中用笔画线代替导线，将电路正确连接。要求：三孔插座单独接入。
（______）
五、计算题（共22分）
22．（10分）现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V 5.5kW”，电动机线圈的电阻为0.4Ω．
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．
23．（12分）图甲的储水容器底有质量0.5 kg，底面积100 cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4 m处的侧壁有排水双控阀门。控制电路如图乙所示，其电源电压U=12 V，R=10Ω，当电流表示数为0.6 A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如下表所示（弹簧均在弹性限度内）。求：
（1）浮桶的重力是多少牛?
（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安?
（3）当容器内的水深达到多少来时，双控阀门才打开排水?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、C
5、C
6、B
7、C
8、D
9、D
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、5 5
14、串联 减小
15、发热 电阻
16、6.3×104 1.05×107 加热过程中，存在热损失
三、实验题（共12分）
17、R断路 L短路 不能，因为R断路，L短路时电压表均无示数 L短路 R断路
18、 B 2.6 减小误差 电压表并联在了滑动变阻器两端 10
19、右 大于 右 电压不变时，通过导体电流与导体的电阻成反比 4：1 滑动变阻器最大阻值太小 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）通电导体在磁场中受到力的作用；
（2）1.98×107J 9×105J；
（3）线圈卡住无法转动，电能无法转化为机械能．消耗的电能全部转化为内能，因此产生大量的热，使线圈的温度迅速升高
23、（1）5N（2）0.1A（3）0.6m
压力F/N
2
4
…
12
15
电阻R/Ω
110
70
…
16
10
