2023-2024学年四川省德阳市广汉中学九年级物理第一学期期末考试试题含答案

这是一份2023-2024学年四川省德阳市广汉中学九年级物理第一学期期末考试试题含答案，共8页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）

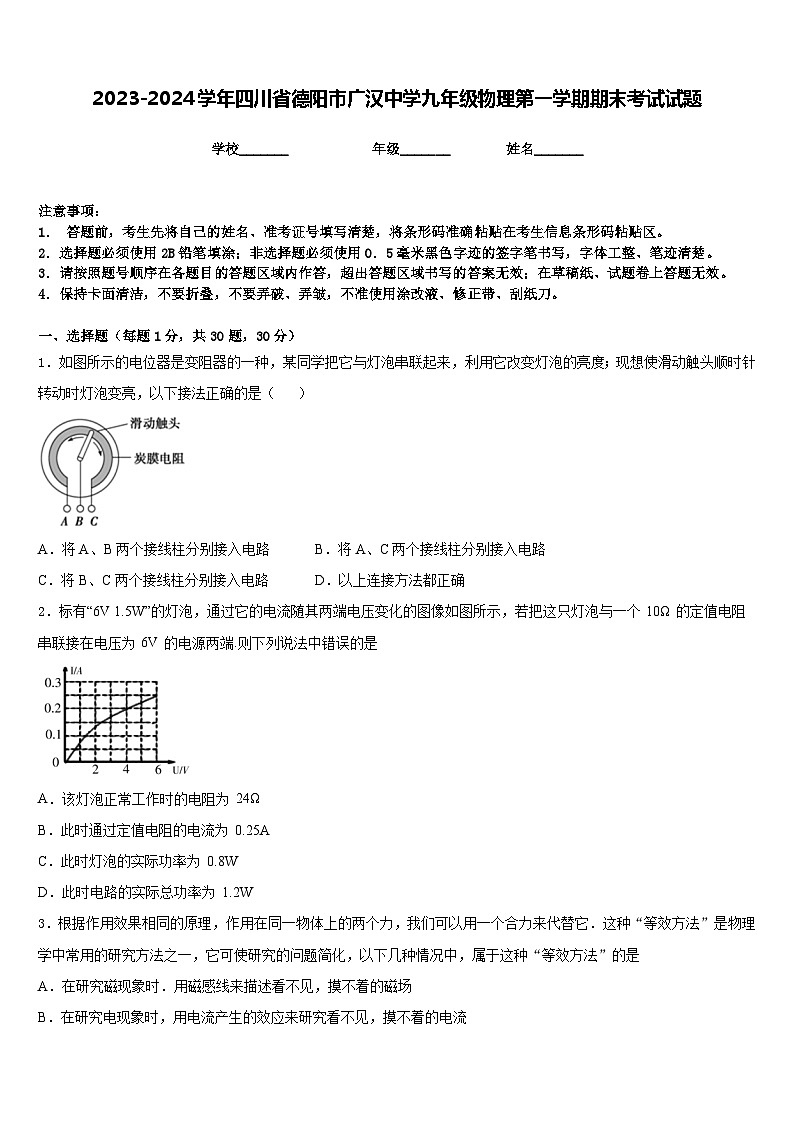

1．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路D．以上连接方法都正确
2．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W

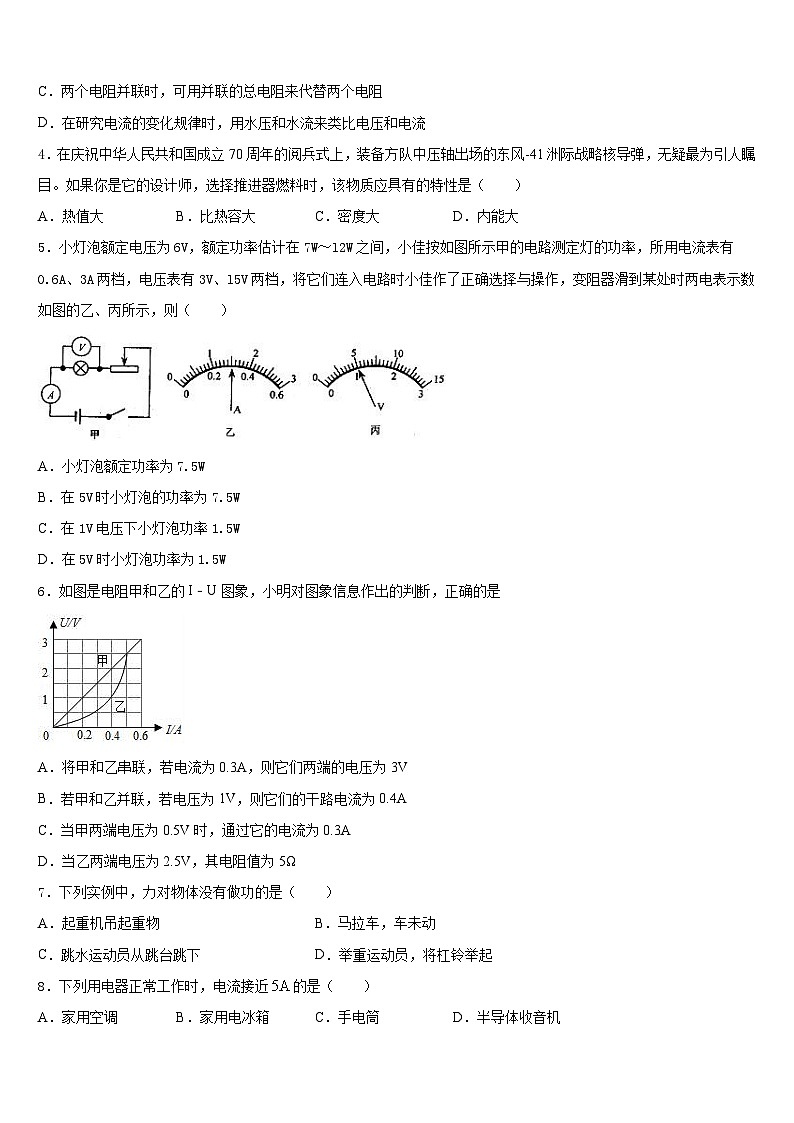

3．根据作用效果相同的原理，作用在同一物体上的两个力，我们可以用一个合力来代替它．这种“等效方法”是物理学中常用的研究方法之一，它可使研究的问题简化，以下几种情况中，属于这种“等效方法”的是
A．在研究磁现象时．用磁感线来描述看不见，摸不着的磁场
B．在研究电现象时，用电流产生的效应来研究看不见，摸不着的电流
C．两个电阻并联时，可用并联的总电阻来代替两个电阻
D．在研究电流的变化规律时，用水压和水流来类比电压和电流
4．在庆祝中华人民共和国成立70周年的阅兵式上，装备方队中压轴出场的东风-41洲际战略核导弹，无疑最为引人瞩目。如果你是它的设计师，选择推进器燃料时，该物质应具有的特性是（ ）
A．热值大B．比热容大C．密度大D．内能大
5．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率1.5W
D．在5V时小灯泡功率为1.5W
6．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为5Ω
7．下列实例中，力对物体没有做功的是（ ）
A．起重机吊起重物B．马拉车，车未动
C．跳水运动员从跳台跳下D．举重运动员，将杠铃举起
8．下列用电器正常工作时，电流接近的是（ ）
A．家用空调B．家用电冰箱C．手电筒D．半导体收音机

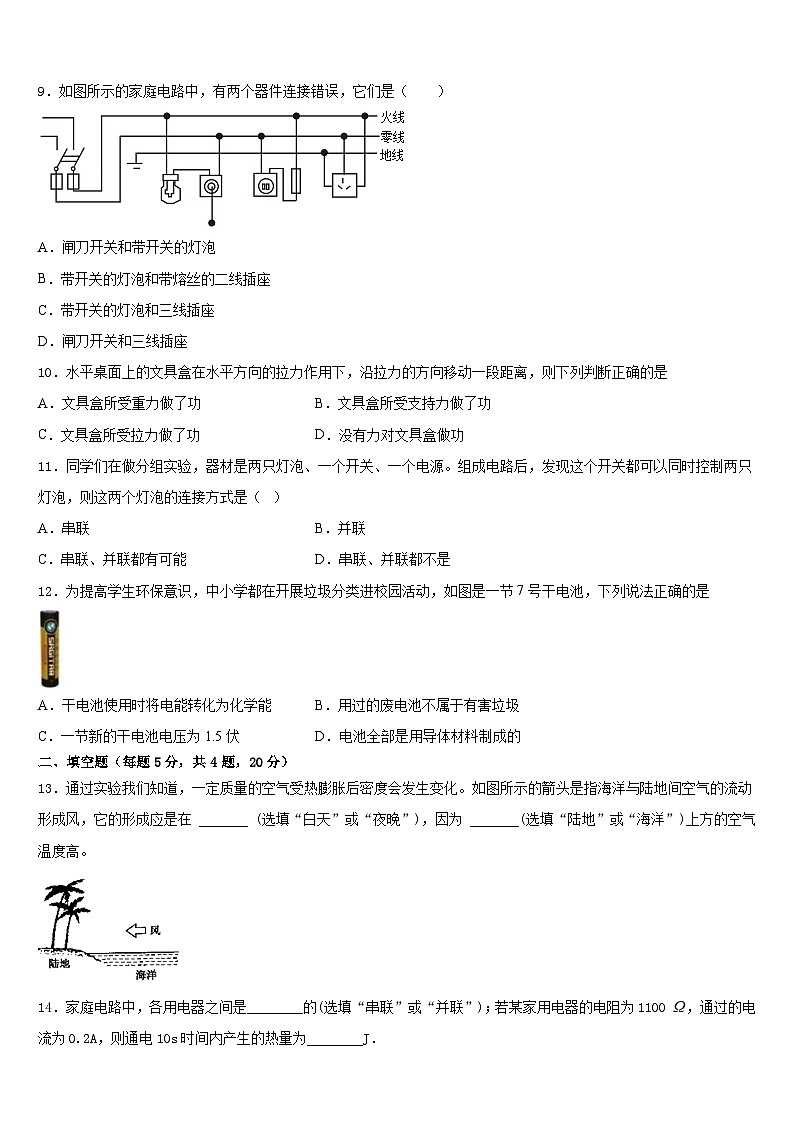

9．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
10．水平桌面上的文具盒在水平方向的拉力作用下，沿拉力的方向移动一段距离，则下列判断正确的是
A．文具盒所受重力做了功B．文具盒所受支持力做了功
C．文具盒所受拉力做了功D．没有力对文具盒做功
11．同学们在做分组实验，器材是两只灯泡、一个开关、一个电源。组成电路后，发现这个开关都可以同时控制两只灯泡，则这两个灯泡的连接方式是（ ）
A．串联B．并联
C．串联、并联都有可能D．串联、并联都不是
12．为提高学生环保意识，中小学都在开展垃圾分类进校园活动，如图是一节7号干电池，下列说法正确的是
A．干电池使用时将电能转化为化学能B．用过的废电池不属于有害垃圾
C．一节新的干电池电压为1.5伏D．电池全部是用导体材料制成的
二、填空题（每题5分，共4题，20分）
13．通过实验我们知道，一定质量的空气受热膨胀后密度会发生变化。如图所示的箭头是指海洋与陆地间空气的流动形成风，它的形成应是在 _______ (选填“白天”或“夜晚”)，因为 _______(选填“陆地”或“海洋”)上方的空气温度高。
14．家庭电路中，各用电器之间是________的(选填“串联”或“并联”)；若某家用电器的电阻为1100 ，通过的电流为0.2A，则通电10s时间内产生的热量为________J．
15． “钻木取火”是通过______来改变木头内能的；冬天，用嘴对手呵气，是通过______来改变手内能的；相互接触的两个物体间存在______，才会发生热传递。
16．如图是小灯泡L和电阻R中的电流随电压变化的图象。由图象可知，电阻R的阻值为_____Ω。现将小灯泡L和电阻R串联在电路中，当电阻R两端电压为3V时，小灯泡L消耗的功率是_______W。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，灯泡上标有“1.5V”字样（正常工作电流大约是0.15A）。现有器材：电源（电压恒为6V）、电流表、电压表、开关、导线若干，另有三种规格的滑动变阻器可供选择：R1（10Ω 1A）、R1（10Ω 0.5A）、R3（50Ω 0.1A）。按图甲的电路进行实验，请回答下列问题：
（1）通过估算，滑动变阻器应选用____（选填R1、R1或R3），连接好电路后，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显，由此判断电路故障可能是_____。
（1）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I-U图像，则小灯泡额定功率是________W，小灯泡正常发光时，滑动变阻器接入电路的阻值是_______Ω。
（3）分析小灯泡的I-U图像，发现小灯泡灯丝的阻值变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是______。
（4）实验中电流表损坏，聪明的小丽设计了如图丙所示的电路，不用知道电源电压，也完成了该实验，请完成下列填空（电源电压不变，R1和R1为滑动变阻器，R1的最大电阻为R0）。
①闭合开关___________，调节R1，使电压表的示数为1.5V；
②闭合开关_____，保证_____滑片位置不变，调节_____，使电压表的示数仍为1.5V；
③这样操作的目的是使R1此时的电阻_________灯泡正常发光时的电阻（选填“大于”“小于”或“等于”）；
④接着将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U1．则小灯泡额定功率的表达式P额= ______（用U额、R0、Ul、U1）
18．（4分）在“探究电流跟电阻的关系”的实验中，实验器材有：电压恒定为6V的电源，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R，滑动变阻器、电流、电压表、开关、导线。
（1）设计的电路如图甲所示，在连接电路的过程中，开关应处于_________（选填“闭合”或“断开”）状态；
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时， ___________；
（3）实验中，将5Ω定值电阻换成10Ω定值电阻后．闭合开关S，为了保持电压表的示数为__________V不变，应将滑动变阻器的滑片P向__________（选填“A”或“B”）端移动，记录此时各表的示数；
（4）为了完成本次实验，滑动变阻器的最大值至少应为__________Ω。
19．（4分）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（1~1．6A）、电压表（1~3V）、电阻箱（1~2．9Ω）、滑动变阻器（41Ω 2A）、开关、导线若干。
表1
表2
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为__________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系；
(2)探究电流与电阻的关系时，应调节__________改变接入电路中的阻值，并调节__________使电压表的示数保持相同，读出电流值，所测得几组数据见表2，分析表中数据可知：电阻箱两端的电压为__________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系；
(3)就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_______Ω至__________Ω（保留一位小数）。
四、作图题（共16分）
20．（8分）（1）如图所示的实物电路，请你在下边的虚框内画出对应的电路图；
（__________）
（2）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
（___________）
21．（8分）如图9所示，重物对水平地面的压力为3牛，请用力的图示法作出这个压力F。
五、计算题（共22分）
22．（10分）甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，枪修员进行了如下操作：在甲地利用电源（电压恒为6v）、定值电阻R（阻值为20Ω）、电压表（量程为0～3V）以及开关等与输电线组成了一个检测电路（如图所示，电压表未画出）：闭合开关后，电压表示数为2V；解答如下问题：
（1）根据题意判定电压表的连接位置，将它接入检测电路；
（2）计算出短路位置离甲地的距离．
23．（12分）某人乘坐出租车在平直公路上匀速行驶，出租车的牵引力为3×103N，图为他乘车到达目的地时的车费发票。求：
（1）出租车行驶的时间和速度；
（2）出租车在这段时间内所做的功；
（3）假如出租车从平直公路开入一段斜坡公路时，司机必须减档减速匀速行驶，才能把车开上斜坡。请用公式进行简单的分析。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、A
5、B
6、D
7、B
8、A
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、白天 陆地
14、并联440
15、做功 热传递 温度差
16、20 0.15
三、实验题（共12分）
17、R1 小灯泡短路 0.5 17.5 灯泡电阻随温度增大而增大 S、S1 S、S1 R1 R1 等于
18、断开 导体中的电流跟导体的电阻成反比 2.5 A 35
19、5 正比 电阻箱 滑动变阻器 2 反比 3.3 21
四、作图题（共16分）
20、
21、压力的大小、方向和作用点均正确. 3分说明：作用点在水平地面上。
五、计算题（共22分）
22、甲地；25
23、（1）20m/s；（2）1.8×107J；（3）见解析
序号
电压U/V
电流I/A
1
1.1
1.21
2
1.5
1.31
3
2
1.41
序号
电阻R/Ω
电流I/A
1
5
1.41
2
11
1.21
3
21
1.11
