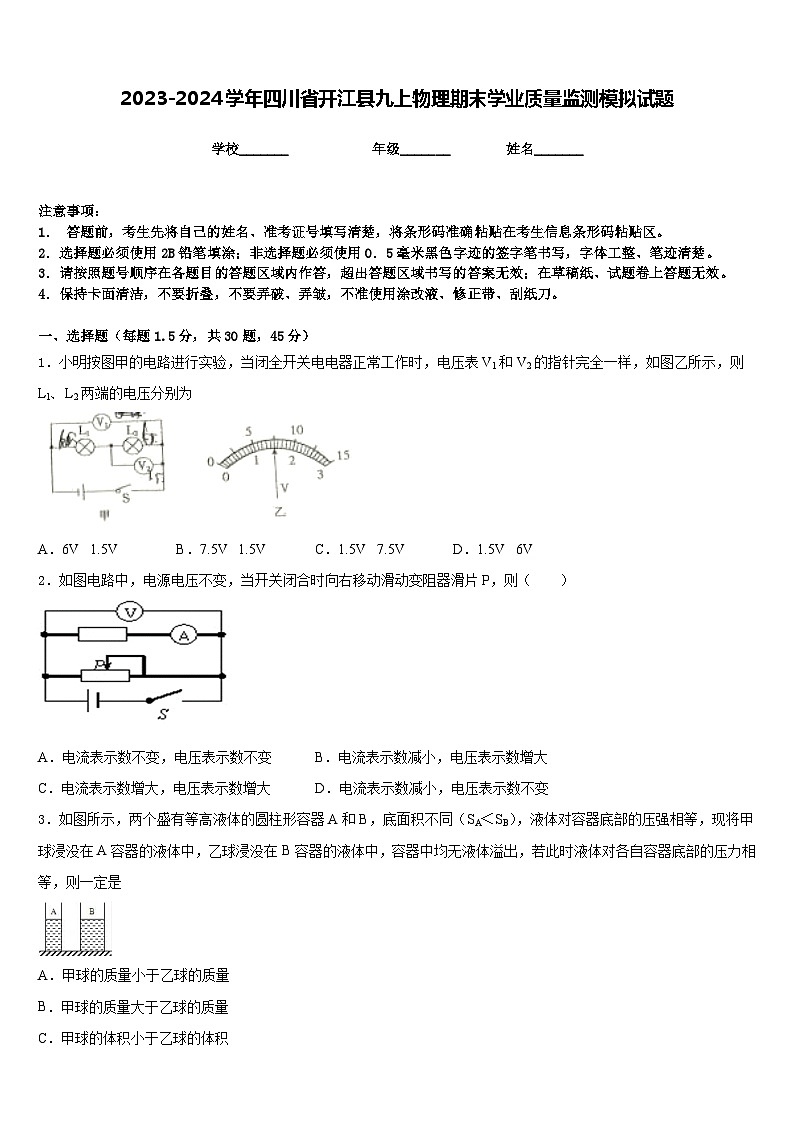

2023-2024学年四川省开江县九上物理期末学业质量监测模拟试题含答案

这是一份2023-2024学年四川省开江县九上物理期末学业质量监测模拟试题含答案，共13页。试卷主要包含了如图电路中，电源电压保持不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V
2．如图电路中，电源电压不变，当开关闭合时向右移动滑动变阻器滑片P，则（ ）
A．电流表示数不变，电压表示数不变B．电流表示数减小，电压表示数增大
C．电流表示数增大，电压表示数增大D．电流表示数减小，电压表示数不变
3．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（SA＜SB），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是
A．甲球的质量小于乙球的质量
B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积
D．甲球的体积大于乙球的体积

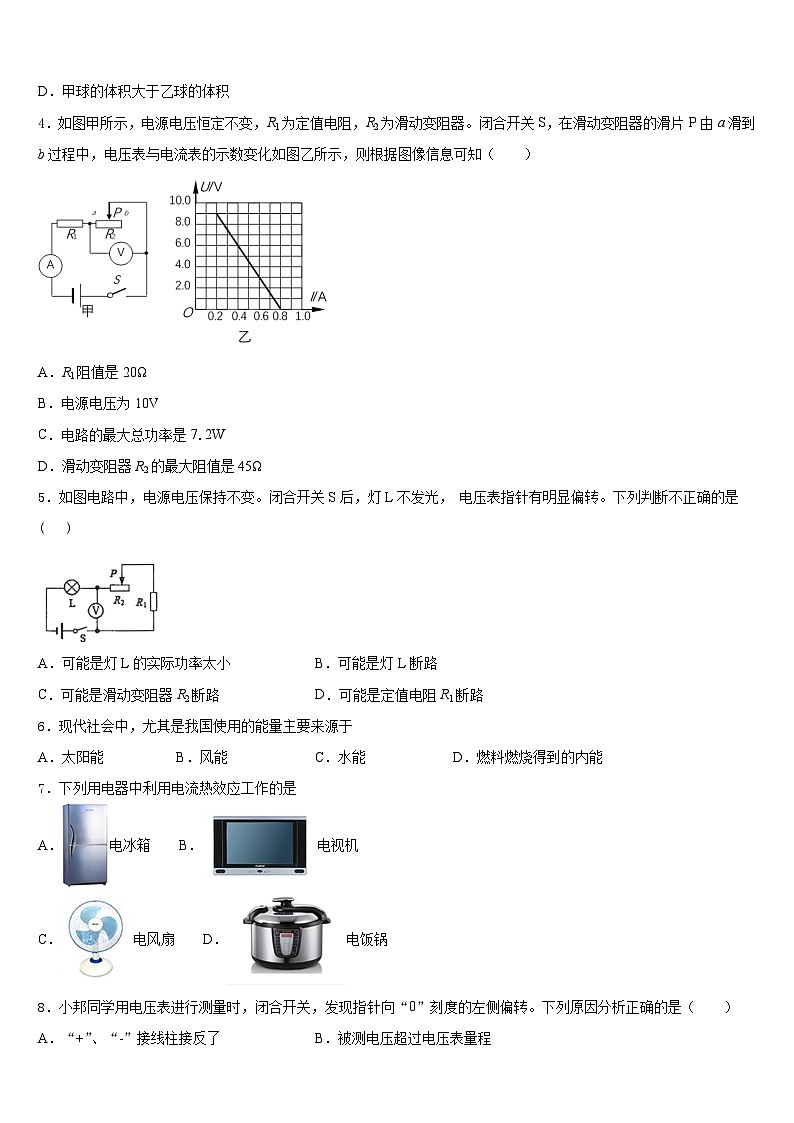

4．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，在滑动变阻器的滑片P由a滑到b过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息可知（ ）
A．R1阻值是20Ω
B．电源电压为10V
C．电路的最大总功率是7.2W
D．滑动变阻器R2的最大阻值是45Ω
5．如图电路中，电源电压保持不变。闭合开关S后，灯L不发光， 电压表指针有明显偏转。下列判断不正确的是( )
A．可能是灯L的实际功率太小B．可能是灯L断路
C．可能是滑动变阻器R2断路D．可能是定值电阻R1断路
6．现代社会中，尤其是我国使用的能量主要来源于
A．太阳能B．风能C．水能D．燃料燃烧得到的内能
7．下列用电器中利用电流热效应工作的是
A．电冰箱 B．电视机
C．电风扇 D．电饭锅
8．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（ ）
A．“+”、“-”接线柱接反了B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线D．没有估测待测电压的大小

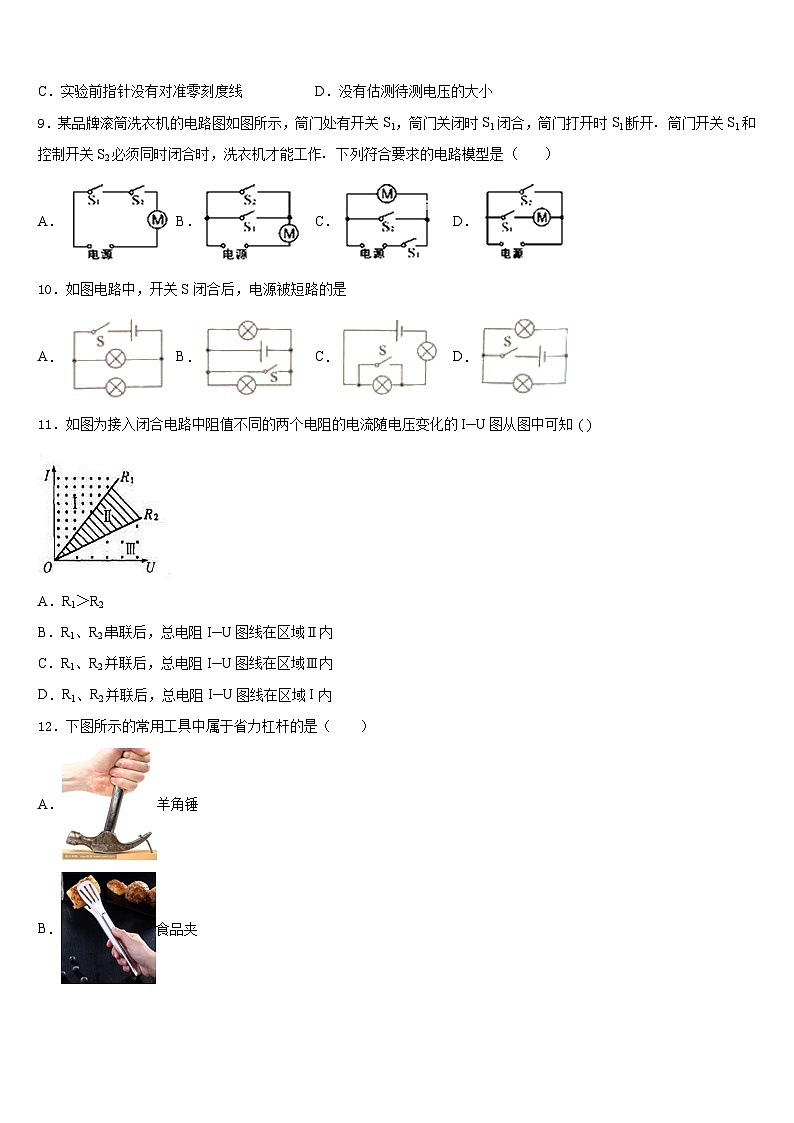

9．某品牌滚筒洗衣机的电路图如图所示，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是（ ）
A．B．C．D．
10．如图电路中，开关S闭合后，电源被短路的是
A．B．C．D．
11．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
12．下图所示的常用工具中属于省力杠杆的是（ ）
A．羊角锤
B．食品夹
C．扫帚
D．船桨
13．如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（ ）
A．煤油吸收的热量较多B．水吸收的热量较多
C．煤油温度的变化量较大D．水温度的变化量较大
14．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
15．如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（ ）
A．1：5B．5：1C．1：4D．4：1
16．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）
A．B．
C．D．
17．下列实验中，都采用了多次测量，其目的相同的是
①探究串联电路的电流特点时，需在不同的电路状态下多次测量
②伏安法测定值电阻的阻值，需在不同的电压下进行多次测量
③探究杠杆平衡条件时，需改变力或力臂进行多次测量
④探究使用定滑轮的特点时，需改变拉力方向进行多次测量
A．①③④B．②④C．②③D．①②
18．如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A．电源电压为B．图线甲是电阻的U-I关系图象
C．电路的最大电功率为D．滑动变阻器的最大阻值为
19．下列物质在一般情况下，都属于导体的是
A．石墨、塑料B．铜、大地C．橡胶、玻璃D．陶瓷、铜
20．如图是一种水位报警器的原理图．当水位达到金属块A时（一般的水能导电）电路中
A．两灯同时亮
B．两灯都不亮
C．红灯亮
D．绿灯亮
21．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表记录的是家用电器消耗的总功率
B．人站在绝缘椅子上，两只手同时分别接触了火线和零线，会发生触电事故
C．当家用电器起火时，用水浇灭火苗
D．若空气开关“跳闸”，一定是使用了大功率用电器
22．下列各种事例中，属于增大压强的是 （ ）
A．铺设铁路时钢轨铺在枕木上B．房屋的墙基砌得比墙宽
C．坦克上装有两条履带D．刀刃磨得很锋利
23．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
24．在进行如图所示的实验或有关装置工作时，能量转化情况相同的是
A．丙和丁B．甲和丙C．甲和乙D．乙和丁
25．在下图所示的四位科学家中，以其名字命名电阻单位的是（ ）
A．安培B．欧姆C．焦耳D．法拉第
26．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（ ）
A．工人的拉力为500N B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400WD．工人做功的机械效率小于90%
27．下列对电磁实验现象相应的解释正确的是（ ）
A．闭合开关小磁针N极向左旋转B．线圈匝数越多的电磁铁，磁性强
C．该装置用来研究电磁感应现象D．导体竖直向上运动，电流表指针一定会偏转
28．如图所示,电源电压不变,开关S1闭合后,灯泡L发光,电压表有示数;再闭合开关S2后,出现的情况是( )
A．灯泡L的亮度不变B．电压表的示数变小
C．电路的总电阻不变D．电路的总功率变大
29．关于电阻，下列说法正确的是
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度相同的同种材料的导线，横截面积较小的电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同，横截面积也相同的导线，电阻一样大
30．如图为四冲程内燃机工作的全过程，其中实现内能转化为机械能的是（ ）
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，在试管内装入小半管沙子，将温度计插在沙子中，用力摇晃试管十几下，会发现温度计示数_____，此现象说明_____。
32．滑动变阻器的原理是通过改变连入电路中的________来改变________的．为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置上．
33．某品牌纯电动汽车采用了容量大、续航里程长的磷酸铁锂电池组，单个电池铭牌如图所示，则该电池在充电时，相当于_______（选填“电源”“用电器”），此时它利用了电流的_________效应工作。该电池一次充满电后，储存电能______度，若电动车以持续电流工作，则这些电能能支持该车行驶______ h。
34．如图的电流表，若选0~0.6A的量程，读数为______A；若选0~3A的量程，读数为_____A。
35．一个滑动变阻器上标有“20Ω 1.5A"的字样，它表示这个变阻器的________是20Ω，允许加在该滑动变阻器两端的最大电压是________V．
36．2019年10月1日，中华人民共和国成立70周年，从阅兵式上我们可以目睹，我们的祖国，正在实现从大国到强国的中国梦。在我国，家庭电路的电压是________V，家中电视机、电冰箱、电灯等电器之间的连接方式是________联。
37．已知天然气的热值q = 0.7×107J/m3，某居民家完全燃烧0.01m3天然气，放出的热量为_____J，使用天然气时会闻到一股味道，这是_____现象。
38．2018年，中国的青年博士曹原实现石墨烯在室温下超导的重大突破，如果用这种常温下的超导材料制成输电线，由于没有电流的________效应而产生的能量损失能极大提高输电效率。家用电饭煲的额定功率越大，其电阻值越______________。
39．在烹饪肉片时，直接爆炒，会将肉片炒焦，失去鲜味，在肉片外附着上淀粉糊，炒出的肉片既鲜嫩又美味，在炒肉的过程中，肉片内能增加主要是通过_____方式实现的，附近能闻到肉香是_____现象。
40．2017年6月2日中央电视台报道，我国在南海海底实现“可燃冰”连续稳定产气22天。完全燃烧热值为5.6×109J/m3的“可燃冰”3m3，放出的热量是_____J，可以使______吨水的温度升高50℃。
三、实验题（每空1分，共2题，15分）
41．某小组同学在“测量小灯泡的电功率”的实验中，所测小灯泡的额定电压为2.5V。
（1）如图甲所示是该组同学连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线（导线不能交叉）。
（__________）
（2）电路连接正确后，该组同学改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图乙所示的图像。由图像可知：
①当小灯泡两端的电压增大时，灯丝的电阻_______，小灯泡的实际功率_________（以上两空选填“增大”、“不变”或“减小”）；
②小灯泡的额定功率为________W；
③该实验中滑动变阻器除了保护电路外，还有_________的作用。
（3）为了比较发光二极管和小灯泡哪个更节能，接下来他们用一个发光二极管替换电路中的小灯泡，进一步测量发光二极管的电功率。闭合开关后，无论怎样调节滑动变阻器的滑片，发现此二极管都不发光，且电流表无示数，电压表有示数。经检查整个电路连接及元件均完好，则故障原因是：________。故障排除后，经测量和分析可知发光二极管比小灯泡更加节能。
42．图为茜茜根据实验数据，描绘的某种物质均匀吸热发生熔化过程的图像。
由图像回答下列问题：
（1）根据图像可以判断该物质是________；（选填“晶体”或“非晶体”）
（2）该物质的熔点是__________℃；
（3）当该物质的温度为42℃时，它处于__________态。（选填“固”或“液”）
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电源电压恒为24V，灯泡标有“0.5A W”字样（灯丝电阻不变）．闭合开关S1、S2，滑动变阻器的滑片P滑至B端时，灯泡正常发光；闭合开关S1、断开开关S2，滑片P滑到变阻器点M处时（AM=4MB），电压表示数为8V。问：
（1）灯泡的电阻值？
（2）灯泡的额定功率？
（3）滑动变阻器的最大阻值？
（4）若电压表量程为0~15V，闭合开关S1、断开开关S2，在保障电路元件安全的前提下，滑动变阻器接入电路的电阻范围？
44．为了减轻对环境的污染，我县自去年开始煤改气工程，家户取暖做饭都使用天然气，某物理兴趣小组的同学，用天然气做燃料给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.2m3的天然气，水的比热容为，天然气的热值约为4.2×107J/m3，求：
(1) 0.2m3天然气完全燃烧产生的热量；
(2)经过6min时间加热，水所吸收的热量；
(3) 天然气烧水时的热效率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、A
3、D
4、D
5、B
6、D
7、D
8、A
9、A
10、B
11、D
12、A
13、C
14、D
15、D
16、B
17、A
18、D
19、B
20、C
21、B
22、D
23、C
24、D
25、B
26、D
27、B
28、D
29、B
30、C
二、填空题（每空1分，共10题，20分）
31、升高 做功可以改变物体内能
32、电阻丝长度 电阻 串 阻值最大
33、用电器 化学 1.2 1
34、0.22 1.1
35、最大阻值30
36、220 并
37、7×104 扩散
38、热 小
39、热传递 扩散
40、 80
三、实验题（每空1分，共2题，15分）
41、 增大 增大 0.625 改变灯两端电压 发光二极管接反了
42、晶体 48℃ 固
四、计算题（每题10分，共2题，20分）
43、答：(1) 48Ω；(2) 12W；(3) 120Ω；(4) 0-80Ω。
44、 (1)8.4×106J ；(2) 2.52×106J；(3) 30%
动力磷酸铁锂电池
标称电压
12V
标称容量
100Ah
持续电流
100A
重量
5.3kg
