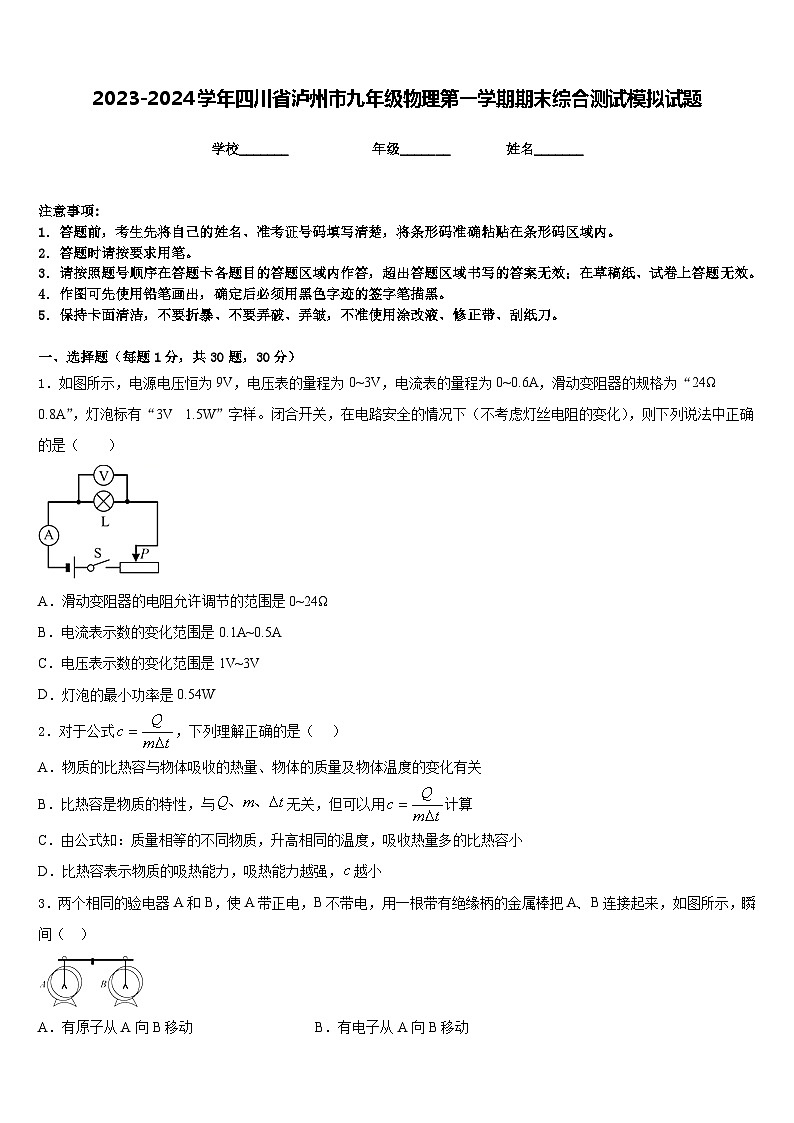

2023-2024学年四川省泸州市九年级物理第一学期期末综合测试模拟试题含答案
展开
这是一份2023-2024学年四川省泸州市九年级物理第一学期期末综合测试模拟试题含答案,共9页。试卷主要包含了答题时请按要求用笔等内容,欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
2.答题时请按要求用笔。
3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1分,共30题,30分)
1.如图所示,电源电压恒为9V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“24Ω 0.8A”,灯泡标有“3V 1.5W”字样。闭合开关,在电路安全的情况下(不考虑灯丝电阻的变化),则下列说法中正确的是( )
A.滑动变阻器的电阻允许调节的范围是0~24Ω
B.电流表示数的变化范围是0.1A~0.5A
C.电压表示数的变化范围是1V~3V
D.灯泡的最小功率是0.54W
2.对于公式,下列理解正确的是( )
A.物质的比热容与物体吸收的热量、物体的质量及物体温度的变化有关
B.比热容是物质的特性,与无关,但可以用计算
C.由公式知:质量相等的不同物质,升高相同的温度,吸收热量多的比热容小
D.比热容表示物质的吸热能力,吸热能力越强,越小
3.两个相同的验电器A和B,使A带正电,B不带电,用一根带有绝缘柄的金属棒把A、B连接起来,如图所示,瞬间( )
A.有原子从A向B移动B.有电子从A向B移动
C.有原子核从B向A移动D.有电子从B向A移动

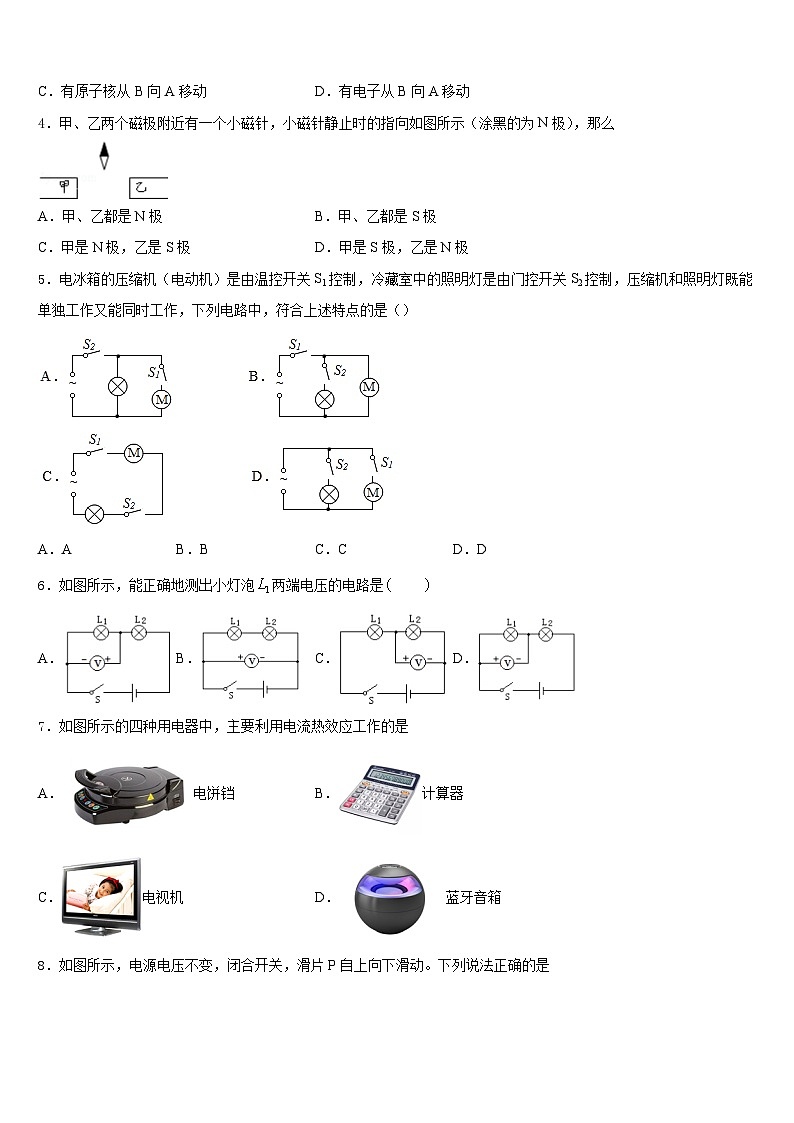

4.甲、乙两个磁极附近有一个小磁针,小磁针静止时的指向如图所示(涂黑的为N极),那么
A.甲、乙都是N极B.甲、乙都是S极
C.甲是N极,乙是S极D.甲是S极,乙是N极
5.电冰箱的压缩机(电动机)是由温控开关S1控制,冷藏室中的照明灯是由门控开关S2控制,压缩机和照明灯既能单独工作又能同时工作,下列电路中,符合上述特点的是()
A.AB.BC.CD.D
6.如图所示,能正确地测出小灯泡两端电压的电路是
A.B.C.D.
7.如图所示的四种用电器中,主要利用电流热效应工作的是
A.电饼铛B.计算器
C.电视机D. 蓝牙音箱

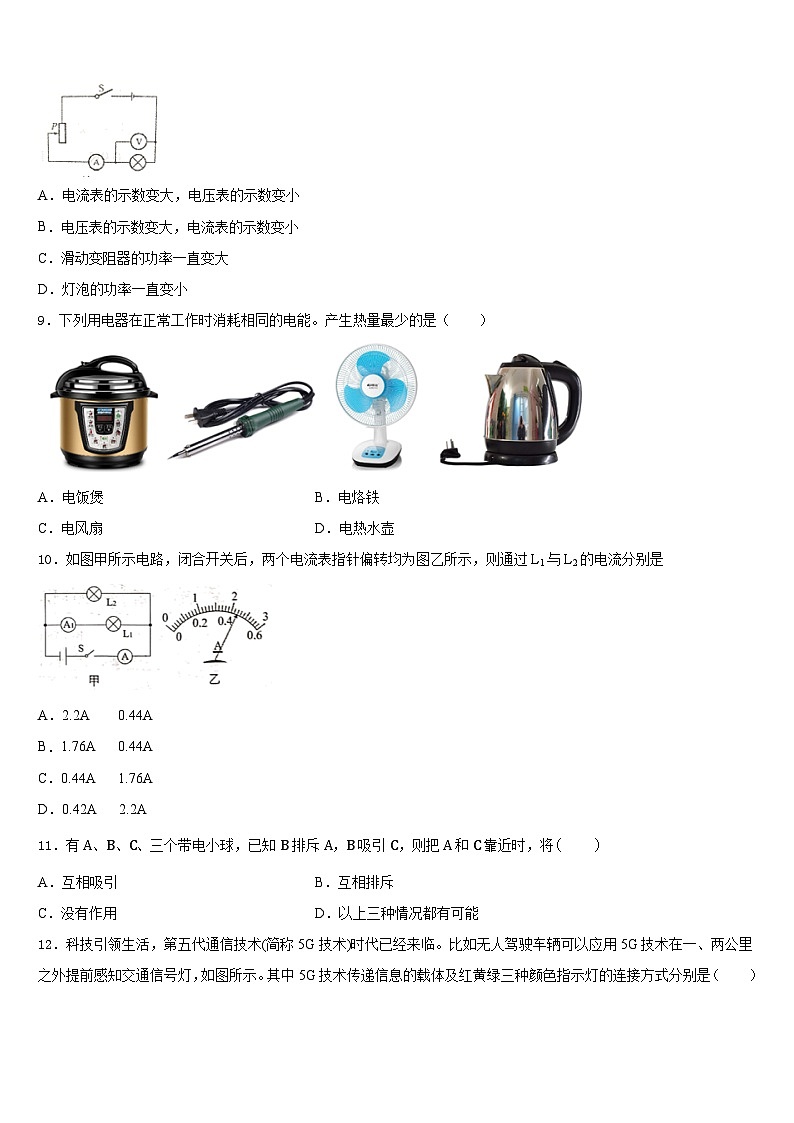

8.如图所示,电源电压不变,闭合开关,滑片P自上向下滑动。下列说法正确的是
A.电流表的示数变大,电压表的示数变小
B.电压表的示数变大,电流表的示数变小
C.滑动变阻器的功率一直变大
D.灯泡的功率一直变小
9.下列用电器在正常工作时消耗相同的电能。产生热量最少的是( )
A.电饭煲B.电烙铁
C.电风扇D.电热水壶
10.如图甲所示电路,闭合开关后,两个电流表指针偏转均为图乙所示,则通过L1与L2的电流分别是
A.2.2A 0.44A
B.1.76A 0.44A
C.0.44A 1.76A
D.0.42A 2.2A
11.有A、B、C、三个带电小球,已知B排斥A,B吸引C,则把A和C靠近时,将
A.互相吸引B.互相排斥
C.没有作用D.以上三种情况都有可能
12.科技引领生活,第五代通信技术(简称5G技术)时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯,如图所示。其中5G技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是( )
A.超声波 串联B.电磁波 串联
C.超声波 并联D.电磁波 并联
二、填空题(每题5分,共4题,20分)
13.如图所示,电阻箱的示数为________Ω。
14.在汽油机的一个工作循环中,内能转化为机械能的是_____冲程,其它三个冲程都是靠飞轮的_____来完成的。
15.如图,电路中“6V 3W”和“8V 8W”两灯泡和滑动变阻器R串联,电源电压恒为12V,、的电阻保持不变,当两端的实际电压为2V时,的实际功率是________W,为保证电路的安全,滑动变阻器R允许接入电路的最小电阻是________。
16.如图所示,电源电压为6V,闭合开关后电流表示数为0.2A,电压表的示数为3.5V,通过灯L1的电流为_____A,灯L1两端的电压为_____V。
三、实验题(共12分)
17.(4分)小明和小丽想探究导体中的电流跟电阻的关系,他们所选的电源电压为6V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω,滑动变阻器规格为“60Ω 1A"。实验中,多次改变电阻后得到如图所示的图像。
(1)上述实验中,小明用5Ω的电阻做完实验后,接下来的操作是______________,将滑动变阻器调到最大阻值,然后将10 Ω的电阻接入电路,闭合开关,移动滑片,使电压表示数为________V时,读出电流表的示数。
(2)实验时,当电压表示数不变时,设接入15 Ω电阻与滑动变阻器的阻值之比为A,接入10 Ω电阻与对应滑动变阻器之比为B,则A_______B(选题“大于”“小于”“等于”)
(3)本实验要保持电阻两端电压相同,他们在学习了欧姆定律之后,才知道本实验中电压表控制不变的电压值应该在_______范围之内选择。
18.(4分)小敏用电压表和电流表测额定电压为2.5V的小灯泡电阻.
Ⅰ.在电路图的〇中填入小灯泡,电压表和电流表的元件符号.
(_______)
Ⅱ.闭合开关前,滑动变阻器的滑片移至阻值最大位置,是为了_____.
Ⅲ.闭合开关,移动滑片,读出电压表和电流表示数,记入表中,重复实验三次,计算电阻,发现小灯泡的电阻是变化的,原因是_____.
Ⅳ.实验室能提供的实验器材有:
A.待测小灯光L(其正常工作时的电阻值约为10Ω);
B.二节新的干电池串联(每节干电池的电压为1.5V);
C.电压表一个(量程为0~3V,0~15V,电阻为5KΩ);
D.电流表一个(量程为0~0.6A,0~3A,电阻为5Ω);
E.滑动变阻器R0(阻值为0~50Ω,额定电流为1A);
F.开关S一个,导线若干.则:
(1)如果使用上述器材来测量小灯泡的电阻,那么,当小灯泡正常工作时,该电路中的电流约为_____A,因此,电流表的量程应选0~_____A.
(2)在实验中,某同学设计的实验报告及实验记录数据如下表所示.
①将实验步骤中的空格填写完整.
②从实验记录中可以看出,存在明显错误的记录数字是_____.
19.(4分)用如图所示的实验装置探究“产生感应电流的条件”。
(1)实验中,通过观察______________来判断电路中是否有感应电流。
(2)闭合开关,若导体ab不动,左右移动磁体,电路中________(选填“有”或“无”)感应电流。
(3)在仪器和电路连接都完好的情况下,某小组的实验现象不太明显,请提出一条改进措施:_________。
(4)该实验的结论是:闭合电路的一部分导体在磁场中做________磁感线运动时,导体中就会产生感应电流。
(5)本次实验主要用到了________和________两种实验探究方法。
四、作图题(共16分)
20.(8分)如图所示,根据入射光线画出反射光线,并标出反射角的度数.
(______)
21.(8分)将图中的电路连接完整。要求:开关S闭合后,移动滑动变阻器滑片,灯L1的亮度不变,灯L2的亮度改变。
(______)
五、计算题(共22分)
22.(10分)如图甲所示的电路,小灯泡L标有“”不变,闭合开关S后,滑片P从b端移到a端的过程中,电压表示数U与电流表示数I的关系如图乙所示。不计温度对电阻的影响求:
小灯泡正常发光时的电阻;
当滑片P滑到中点时,小灯泡L的实际功率。
23.(12分)太阳能热水器内盛有30kg的水,在阳光照射下,水的温度从20℃升高到40℃.求:
(1)水吸收了多少热量?
(2)热水器内的水吸收的热量相当于完全燃烧多少质量的焦炭放出的热量?(已知焦炭的热值为3.0×107J/kg,水的比热容为4.2×103J/(kg•℃)。
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、B
3、D
4、A
5、D
6、D
7、A
8、D
9、C
10、C
11、A
12、D
二、填空题(每题5分,共4题,20分)
13、6819
14、做功 惯性
15、0.5
16、0.2 2.5
三、实验题(共12分)
17、断开开关 3 等于 2V~5V
18、 (1) 断开;0.6; R2;(2)如图所示(3) 左;(4)2;右(5)0.5
19、灵敏电流表指针是否偏转 有 将导体ab换成多匝线圈(或换用强磁体) 切割 控制变量法 转化
四、作图题(共16分)
20、见解析所示
21、
五、计算题(共22分)
22、;。
23、(1)2.52×106J;(2)84g。
实验次数
1
2
3
电压/V
2.0
2.5
3.0
电流/A
0.26
0.30
0.34
电阻/Ω
7.69
8.33
8.82
实验名称
用“伏安法”测量小灯泡的电阻
实验目的
练习使用电流表和电压表测量小灯泡的电阻
实验步骤
a、按照电路图连接电路,调节滑动变阻器的滑片P,使电路中的_____最小.
b、闭合开关,调节滑片P,使小灯泡两端的电压达到_____V,然后,测量从额定电压开始逐次_____(选填“降低”或“升高”),获得几组数据.
c、根据测出的电压值和电流值,求出小灯泡的电阻.
实验记录
电压U/V
电流I/A
电阻R/Ω
2.5
0.26
9.6
2.0
0.24
8.3
1.5
0.2
7.5
1.0
0.15
6.7
