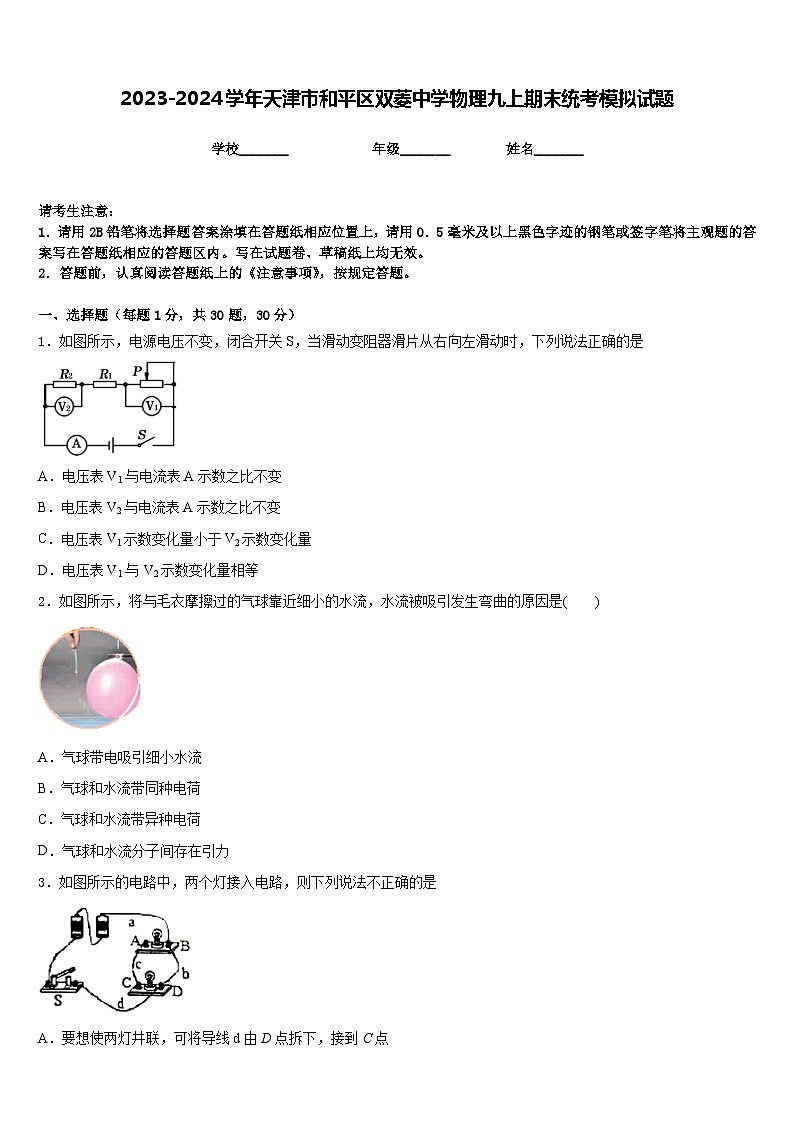

2023-2024学年天津市和平区双菱中学物理九上期末统考模拟试题含答案

这是一份2023-2024学年天津市和平区双菱中学物理九上期末统考模拟试题含答案，共9页。试卷主要包含了下列数据中，最接近实际的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从右向左滑动时，下列说法正确的是
A．电压表V1与电流表A示数之比不变
B．电压表V2与电流表A示数之比不变
C．电压表V1示数变化量小于V2示数变化量
D．电压表V1与 V2示数变化量相等
2．如图所示，将与毛衣摩擦过的气球靠近细小的水流，水流被吸引发生弯曲的原因是( )
A．气球带电吸引细小水流
B．气球和水流带同种电荷
C．气球和水流带异种电荷
D．气球和水流分子间存在引力

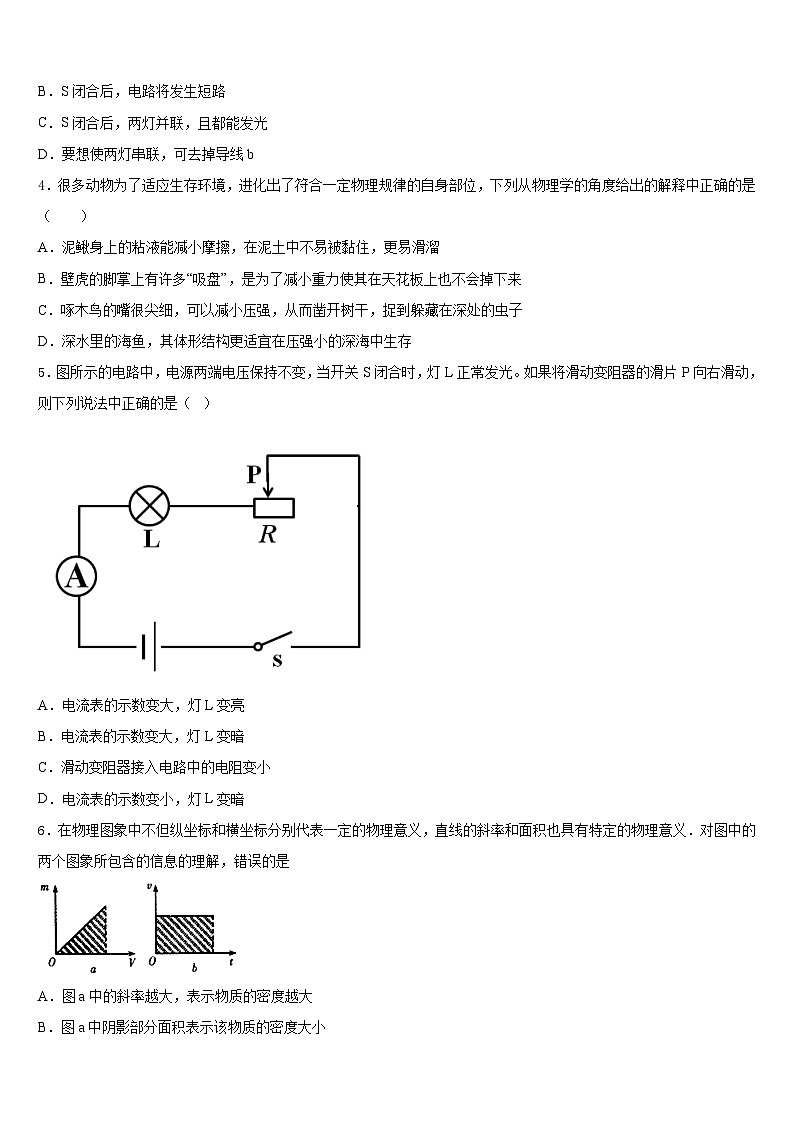

3．如图所示的电路中，两个灯接入电路，则下列说法不正确的是
A．要想使两灯井联，可将导线d由D点拆下，接到C点
B．S闭合后，电路将发生短路
C．S闭合后，两灯并联，且都能发光
D．要想使两灯串联，可去掉导线b
4．很多动物为了适应生存环境，进化出了符合一定物理规律的自身部位，下列从物理学的角度给出的解释中正确的是（ ）
A．泥鳅身上的粘液能减小摩擦，在泥土中不易被黏住，更易滑溜
B．壁虎的脚掌上有许多“吸盘”，是为了减小重力使其在天花板上也不会掉下来
C．啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
D．深水里的海鱼，其体形结构更适宜在压强小的深海中生存
5．图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．滑动变阻器接入电路中的电阻变小
D．电流表的示数变小，灯L变暗

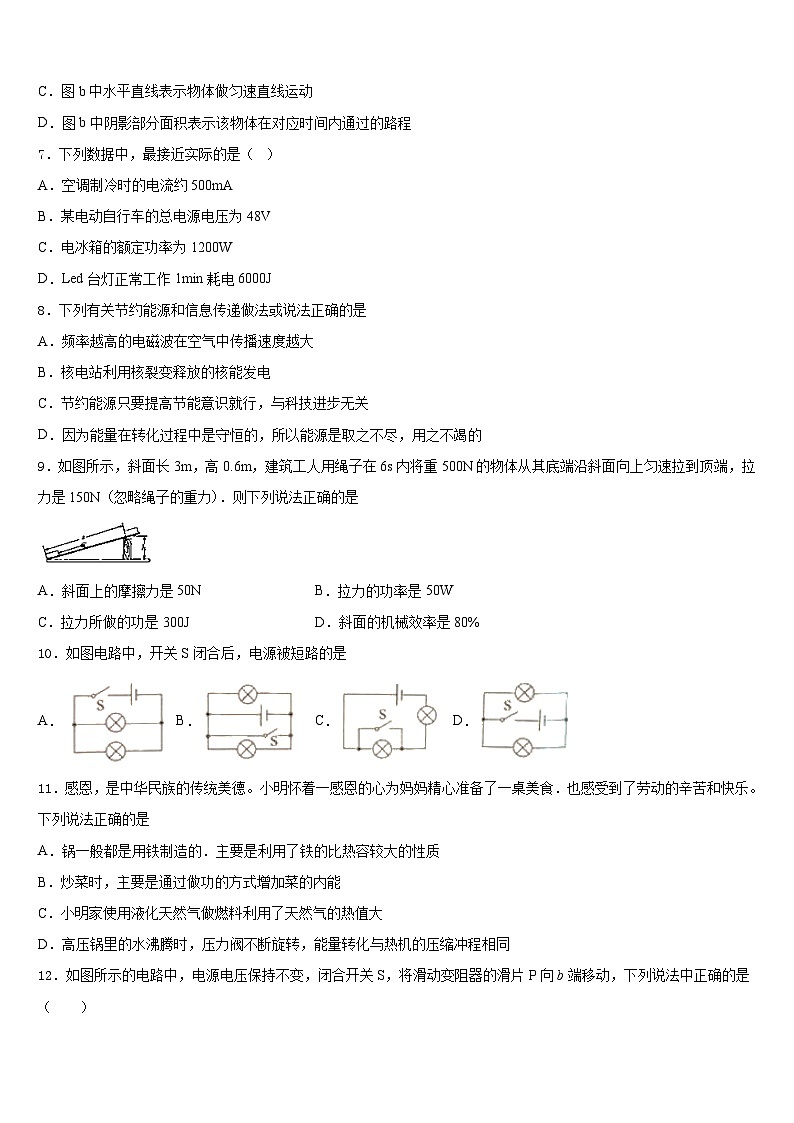

6．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程
7．下列数据中，最接近实际的是（ ）
A．空调制冷时的电流约500mA
B．某电动自行车的总电源电压为48V
C．电冰箱的额定功率为1200W
D．Led台灯正常工作1min耗电6000J
8．下列有关节约能源和信息传递做法或说法正确的是
A．频率越高的电磁波在空气中传播速度越大
B．核电站利用核裂变释放的核能发电
C．节约能源只要提高节能意识就行，与科技进步无关
D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的
9．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
10．如图电路中，开关S闭合后，电源被短路的是
A．B．C．D．
11．感恩，是中华民族的传统美德。小明怀着一感恩的心为妈妈精心准备了一桌美食．也感受到了劳动的辛苦和快乐。下列说法正确的是
A．锅一般都是用铁制造的．主要是利用了铁的比热容较大的性质
B．炒菜时，主要是通过做功的方式增加菜的内能
C．小明家使用液化天然气做燃料利用了天然气的热值大
D．高压锅里的水沸腾时，压力阀不断旋转，能量转化与热机的压缩冲程相同
12．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大D．电压表的示数不变，电流表A1的示数变小
二、填空题（每题5分，共4题，20分）
13．美国加州理工学院物理学家安德森发现了正电子，它其有质子的电性和电子的质量：当正电子定向移动形成电流时，其运动方向与金属导体中电流的方向_____。（选填“相同”或“相反”）。
14．如图是内燃机的能量流向图,根据图中给出的信息,该内燃机的效率为________。已知汽油的热值是4.6 ×107J/kg ,完全燃烧0.5kg的汽油,按该内燃机的工作效率计算,该汽车获得的机械能是_____________J.
15．用丝绸摩擦过的玻璃棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带_____电，该小球之所以带这种性质的电荷，是因为它_____了电子（填“得到”或“失去”）
16．阅读下列材料，在文中空白处填写正确内容。
武当山“雷火炼殿”的三大千古之谜！
在武当之巅天柱峰顶，巍然屹立着一座铜铸鎏金宫殿式的建筑——金殿。金殿始建于明永乐十四年（1416 年），正殿面积为 13.7 平方米，高为 5.54 米，重达数百吨，是中国现存最大的铜铸鎏金大殿，被列为国家一级重点保护文物。当大雷雨来临时，金殿四周便出现一个个盆大的火球在其旁来回滚动，耀眼夺目，遇物碰撞即发生天崩地裂的巨响。有时雷电划破长空，如利剑直劈金殿，刹那间，武当山金顶金光万道，直射九霄，数十里外可见武当峰巅之上，红光冲天，其景如同火山喷发， 惊心动魄，神奇壮观。更令人称奇的是，任凭电闪雷鸣、震天裂地，但金殿却丝毫未损。雨过天晴， 金殿经过雷震雨洗，倍加辉煌。
于是，“雷火炼殿”就成了武当山金顶的最大奇观。为什么会产生如此奇观，原因是武当山气 候多变，云层常带大量电荷。金殿屹立峰巅，是一个庞大的______（选填“金属”或“非金属”） 导体。当带电的积雨云移来时，云层与金殿底部之间形成巨大的______（选填“电流”或“电压”）， 就会使空气电离，产生电弧，也就是闪电。强大的电弧使周围空气剧烈膨胀而爆炸，看似火球并伴 有雷鸣；而且金殿与天柱峰合为一体，本身就是一个良好的放电通道，又巧妙地利用曲率不大的殿脊与脊饰物（龙、凤、马、鱼、狮），保证了出现炼殿奇观而又不被雷击。
三、实验题（共12分）
17．（4分）小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．
（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）____________．
（2）开关闭合前，滑动变阻器的滑片P应置于____________端（选填“A”或“B”）．
（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应____________．（选填“变大”、“变小”或“不变”）
（4）某次实验时电流表的示数如图乙所示，则电流表示数为_______A，此时R的阻值为_________Ω．
18．（4分）如图甲、乙是“探究电流产生的热量与哪些因素有关”的实验装置，其中，两个透明容器中都有一段电阻丝，密封着等量的空气。

（1）实验装置甲是探究电流产生的热量与_____大小的关系，实验装置乙是探究电流产生的热量与_____大小的关系。
（2）实验前，应使两个U形管中的液面高度_____，该实验方案是通过U形管中液面的_____来反映电流产生热量的多少。
（3）实验中，甲装置通电一会后，刘欣同学观察发现右边U形管中的液面上升较快，这一实验现象表明，在电流_____，通电时间相同时，电阻越大，电阻产生的热量_____。
19．（4分）如图甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样．当滑动变阻器的滑片P从最右端移到a点时，小灯泡正常发光；再移动滑片到某点b时，电压表的读数如图乙所示(电源电压和小灯泡的电阻保持不变)．
请回答：
（1）当滑片P移到b点时，电压表的读数为_______V．小灯泡的电阻为________Ω．b点在a点的_______边(选填“左”或“右”)．
(2)滑片在b处时，求滑动变阻器接人电路的阻值是_________?
(3)滑片在b处时，求滑动变阻器消耗的功率是____________?
四、作图题（共16分）
20．（8分）如图所示，根据入射光线画出反射光线，并标出反射角的度数．
（______）
21．（8分）在图中作出物体AB在平面镜MN中所成的像A′B′。
（__________）
五、计算题（共22分）
22．（10分）如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等（插座本身消耗电能由内部电池提供）。小明将装有质量为2.4kg、初温为10℃水的电水壶插在该插座上，这时插座屏幕上显示如图乙所示，当水烧开至100℃时，屏幕显示如图丙所示。[已知电费单价： 0.57元/(kW•h)；c水=4.2×103J/（kg·℃）]
（1）这段时间内水吸收的热量为多少焦？
（2）电水壶的实际功率为多少瓦？
（3）电水壶烧水的效率为多少？
23．（12分）某微电脑电热水壶具有温度可控、自动抽水等优点，下表是该电热水壶的铭牌。
(1)为了泡绿茶要将水从25℃加热到85℃，则1.2L的水需吸收热量是多少？
(2)若加热题(1)中的水需用时315s，电热水壶加热效率为96%，则它的实际工作电压是多少？（1L=1×10-3m3 c水=4.2×103J/（kg•℃），设电热水壶的电阻不变）。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、A
5、D
6、B
7、B
8、B
9、A
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、相同
14、40% 9.2× 106
15、正 失去
16、金属 电压
三、实验题（共12分）
17、 A 变大 0.2 12
18、电阻 电流 相同 高度差 相同 越多
19、2 10 右 5 0.2
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1) 9.072×105J； (2)1500W；(3)84%。
23、 (1) (2)200V
