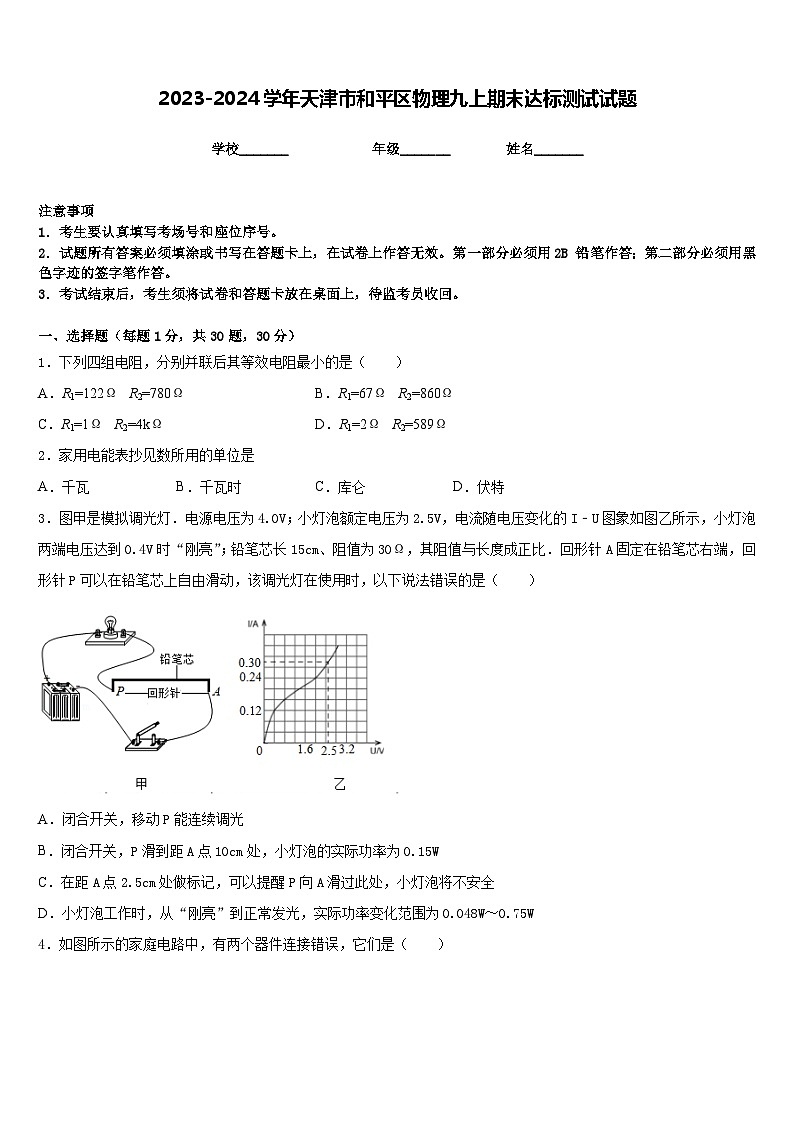

2023-2024学年天津市和平区物理九上期末达标测试试题含答案

这是一份2023-2024学年天津市和平区物理九上期末达标测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．下列四组电阻，分别并联后其等效电阻最小的是（ ）
A．R1=122Ω R2=780ΩB．R1=67Ω R2=860Ω
C．R1=1Ω R2=4kΩD．R1=2Ω R2=589Ω
2．家用电能表抄见数所用的单位是
A．千瓦B．千瓦时C．库仑D．伏特
3．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）
A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W

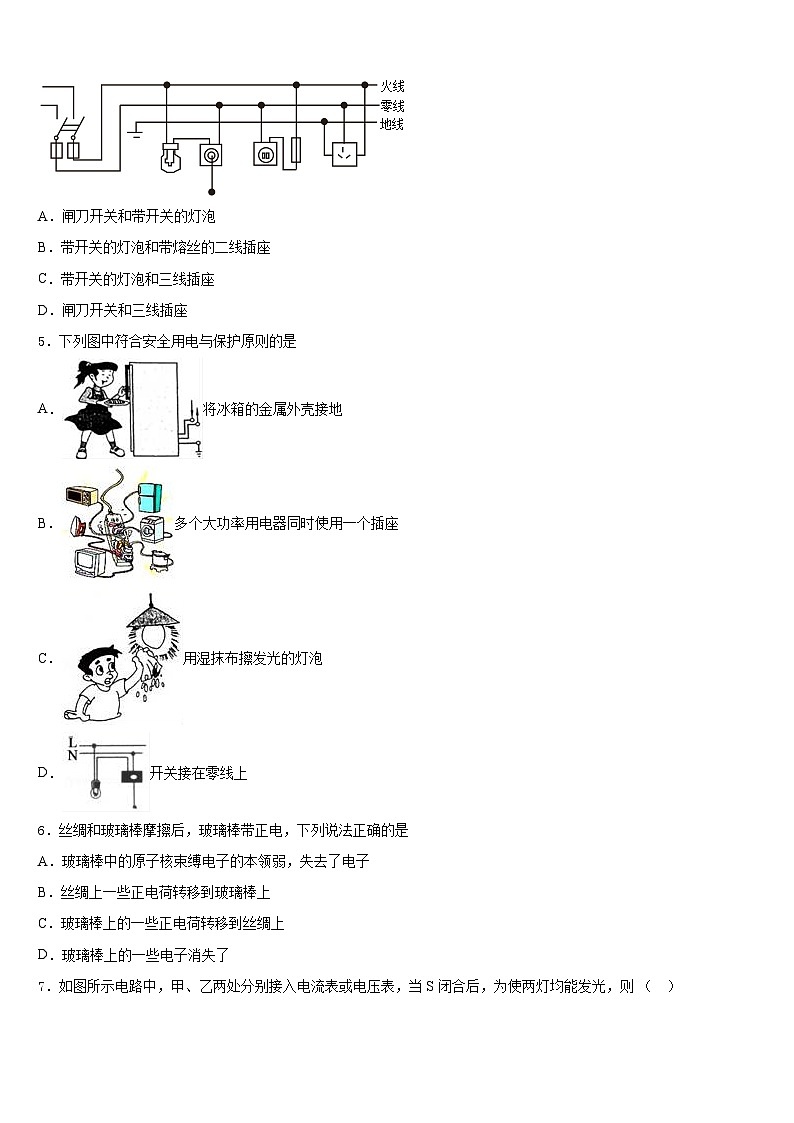

4．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
5．下列图中符合安全用电与保护原则的是
A．将冰箱的金属外壳接地
B．多个大功率用电器同时使用一个插座
C．用湿抹布擦发光的灯泡
D．开关接在零线上
6．丝绸和玻璃棒摩擦后，玻璃棒带正电，下列说法正确的是
A．玻璃棒中的原子核束缚电子的本领弱，失去了电子
B．丝绸上一些正电荷转移到玻璃棒上
C．玻璃棒上的一些正电荷转移到丝绸上
D．玻璃棒上的一些电子消失了

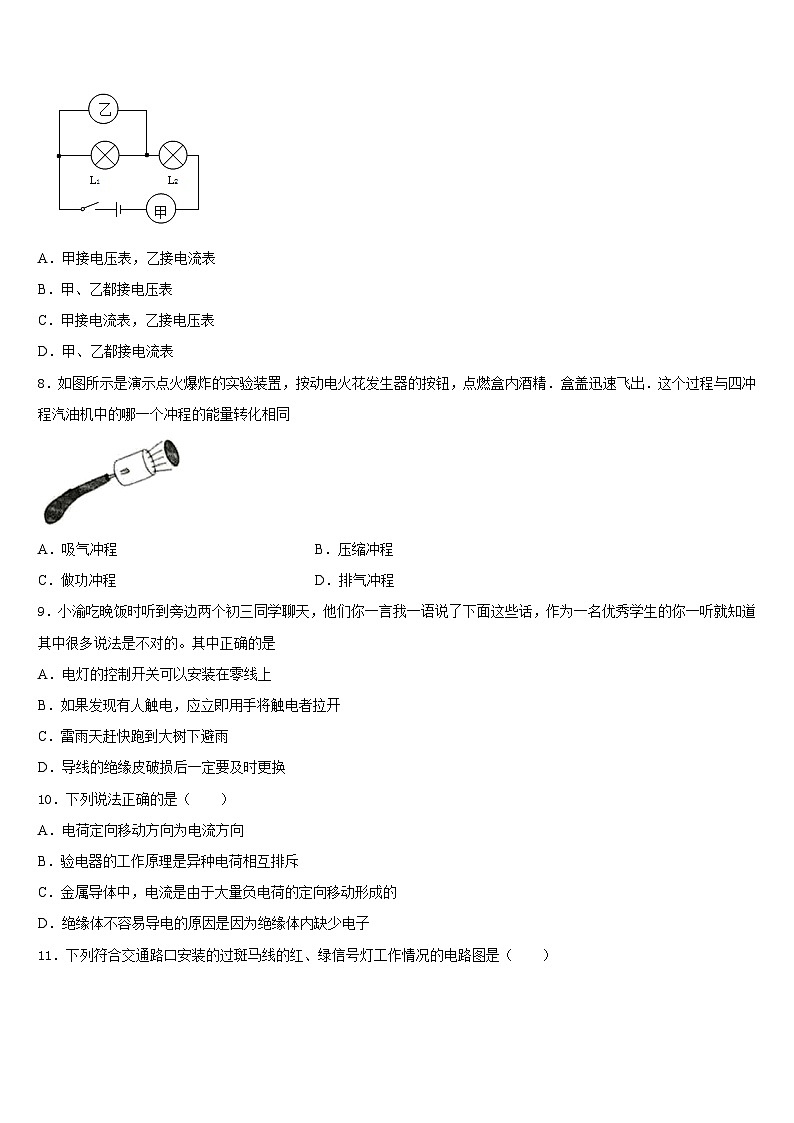

7．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则 （ ）

A．甲接电压表，乙接电流表
B．甲、乙都接电压表
C．甲接电流表，乙接电压表
D．甲、乙都接电流表
8．如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精．盒盖迅速飞出．这个过程与四冲程汽油机中的哪一个冲程的能量转化相同
A．吸气冲程B．压缩冲程
C．做功冲程D．排气冲程
9．小渝吃晚饭时听到旁边两个初三同学聊天，他们你一言我一语说了下面这些话，作为一名优秀学生的你一听就知道其中很多说法是不对的。其中正确的是
A．电灯的控制开关可以安装在零线上
B．如果发现有人触电，应立即用手将触电者拉开
C．雷雨天赶快跑到大树下避雨
D．导线的绝缘皮破损后一定要及时更换
10．下列说法正确的是（ ）
A．电荷定向移动方向为电流方向
B．验电器的工作原理是异种电荷相互排斥
C．金属导体中，电流是由于大量负电荷的定向移动形成的
D．绝缘体不容易导电的原因是因为绝缘体内缺少电子
11．下列符合交通路口安装的过斑马线的红、绿信号灯工作情况的电路图是（ ）
A．B．
C．D．
12．关于电流与电压，下列说法中正确的是
A．规定正电荷移动的方向为电流方向
B．电路中有电流，一定有电压
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
二、填空题（每题5分，共4题，20分）
13．如图所示是游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为______；如果静电球带的是负电，则触碰过程中电流方向为______(填“从球向人”或“从人向球”)；为了安全，整个过程中游客需要踩在______（填“大地”“橡胶垫”或“金属垫”）上。
14．两个电阻A和B，通过它们的电流与其两端电压的关系如图所示．若把它们并联在3V的电路中，干路电流是__________A；若把它们串联在总电压为3V的电路中，则通过电阻B的电流是__________A．
15．如图甲中体温计的示数是____℃．水银液柱较细难以读数，因此体温计做成外有凸起的弧形玻璃面，横截面如图乙所示，看清体温计中液柱的位置应沿B方向观察，这是利用凸透镜成_____放大的____像的原理．
16．用8N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是______J，重力做的功是______J。
三、实验题（共12分）
17．（4分）在“测量小灯泡正常工作时的电阻”的实验中，如图是小王同学连接的实物电路图。己知小灯泡正常工作时的电压为3.8V，估计小灯泡的电阻约为10Ω左右，请回答下列问题：
(1)观察实物电路图的连接，是否有错误及不恰当之处，请具体指出两点：_____ __________

(2)改正电路连接后，闭合开关，无论怎样移动滑动变阻器的滑片P，小灯泡都不亮，电流表有示数，电压表的示数为零，这可能是由于___________造成的。(已知电压表是完好的)
(3)排除故障以后，再次闭合开关，移动滑动变阻器的滑片P让小灯泡正常发光，这时电流表的示数如图乙所示，这小灯泡正常发光时的电阻为________Ω。
18．（4分）某同学要测量一个额定电压为2.5 V的小灯泡的额定功率，电路图如图甲所示，使用的电源电压约为6 V，滑动变阻器的规格是“5 Ω 2 A”．
(1)闭合开关前，滑动变阻器的滑片P应移至________(填“a”或“b”)端．
(2)该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．为了保证小灯泡不被损坏，接下来应该进行的操作是__________________．
(3)为了能测出这个小灯泡的额定功率，请你写出一条改进措施：____________________________．
19．（4分）在探究“物体动能的大小与哪些因素有关”的实验中，让a、b的两个小球分别从同一斜面上由静止滚下，小球撞击放在水平木板上的同一木块，使木块滑动，虚线位置为木块滑动一段距离后停止的位置．
（1）小球进入水平面时的动能是由_________转化来的．实验时通过_________来比较动能大小．
（2）根据甲图和乙图所示实验，可得到的结论是_________．
（3）木块最终会停下来的主要原因是_______，在此过程中木块通过_________方式把动能转化为内能．
（4）根据乙图和丙图所示实验，_________（选填“能”或“不能”）比较出a、b两个小球哪个质量更大，你判断的理由是_________．
四、作图题（共16分）
20．（8分）如图所示，请按照电源的正负极在图中标注出磁感线的方向、小磁针的N、S极。
21．（8分）如图所示，小磁针静止，请在图中标出通电螺线管的N极和电源的正极。
五、计算题（共22分）
22．（10分）天气转凉，妈妈买来电热毯，其简化电路图和铭牌如图所示．其中电热毯的额定电压为220V，高温档位88W，低温档的电功率为44W，R1和R2为发热电阻丝．求电热毯在额定电压下工作时；
（1）高温状态下，电路中的电流是多少？加热10min，电路消耗的电能是多少？
（2）R1和R2的阻值各是多少？
23．（12分）一铝壶中装有3kg的水，放在煤气灶上加热，将水从20℃加热至沸腾（在1个标准大气压下），煤气灶共燃烧48g煤气，已知水的比热容是4.2×103J/(kg⋅℃)，煤气的热值是4.2×107J/kg，在此过程中：
(1)铝壶中的水吸收了多少热量？
(2)完全燃烧48g 煤气可以放出多少热量？
(3)该煤气灶的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、C
5、A
6、A
7、C
8、C
9、D
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、同种电荷互相排斥（或“头发带了同种电荷”） 从人向球 橡胶垫
14、0.8 0.15
15、38.2 正立 虚
16、80 0
三、实验题（共12分）
17、详见解析 详见解析 灯泡短路 9.5
18、b 2.9 断开开关 更换最大阻值更大的滑动变阻器
19、重力势能 木块滑动的距离 当质量相同时，物体速度越大，动能越大 受到摩擦力 做功 能 b到达水平面时，速度小动能却大，说明b球质量较大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4A；5.28×104J；（2）550Ω； 550Ω
23、 (1)1.008×106；(2)2.016×106；(3)50%
