2023-2024学年太原市九上物理期末达标测试试题含答案
展开
这是一份2023-2024学年太原市九上物理期末达标测试试题含答案，共9页。试卷主要包含了答题时请按要求用笔，如图所示，电源两端电压保持不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列事例中，不是利用水的比热容大这一特性的是（ ）
A．北方楼房内的“暖气”用水作为介质
B．在较大的河流上建水电站，用水发电
C．汽车发动机用循环水冷却
D．冬季，晚上向稻田里放水，以防冻坏秧苗
2．下列图中与电有关的操作中正确的是
A．B．C．D．
3．下列现象同该现象所属的物态变化连接正确的是
A．水壶中的水沸腾﹣﹣液化
B．用久了的灯泡钨丝变细﹣﹣升华
C．冰箱冷冻室内壁上出现冰霜﹣﹣凝固
D．饮料杯中的冰块体积逐渐变小﹣﹣液化
4．下列有关于功率及机械效率的说法中，正确的是（ ）
A．做功快的机械，功率一定大
B．做功多的机械，效率一定高
C．功率大的机械，做功一定多
D．效率高的机械，功率一定大
5．四个悬挂着的通草小球，相互作用情况如图所示，如果球带正电，那么球（ ）
A．一定带正电B．可能带正电C．一定带负电D．可能带负电
6．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是
A．L1短路B．L2短路C．L1断路D．L2断路
7．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
8．发现有人触电后，应采取的正确措施是
A．赶快把触电人拉离电源B．赶快去叫医护人员来处理
C．赶快切断电源或用干燥的木棒将电线挑开D．赶快用剪刀剪断电源线
9．如图所示，电源两端电压保持不变。闭合开关后，灯L1不亮，L2很亮电流表的示数较大。产生这一现象的原因可能是（ ）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路

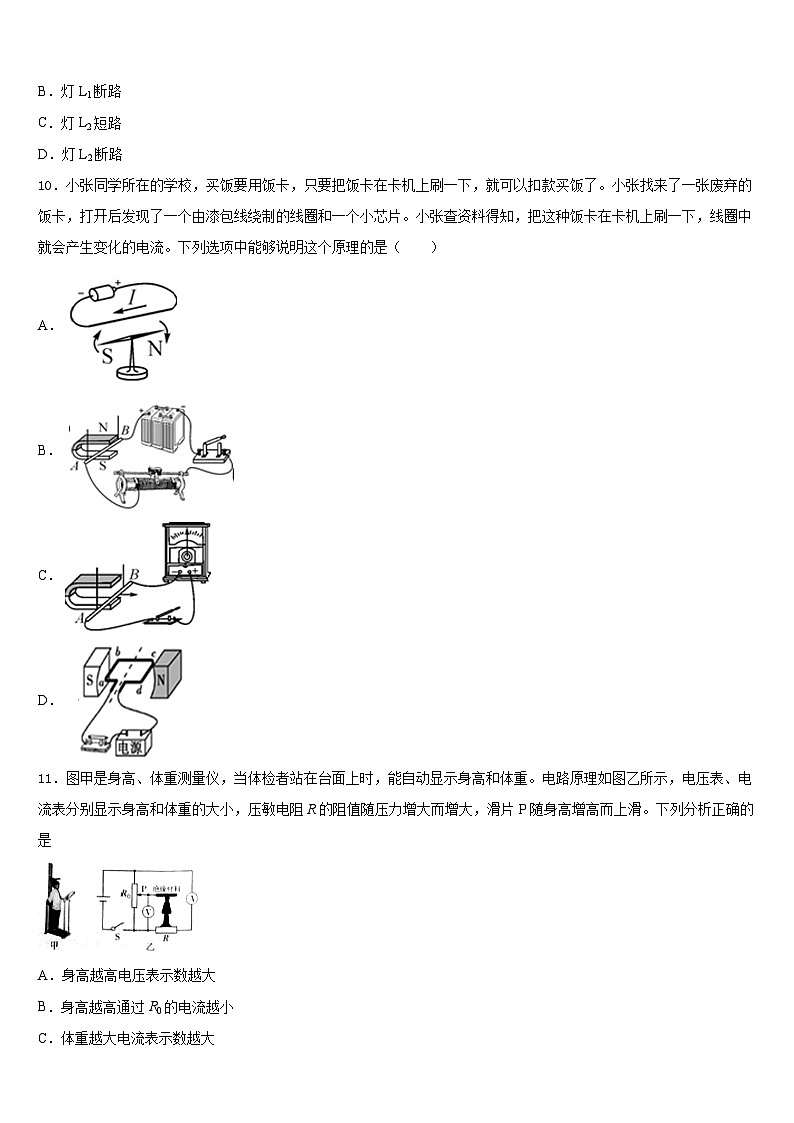

10．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭了。小张找来了一张废弃的饭卡，打开后发现了一个由漆包线绕制的线圈和一个小芯片。小张查资料得知，把这种饭卡在卡机上刷一下，线圈中就会产生变化的电流。下列选项中能够说明这个原理的是（ ）
A．
B．
C．
D．
11．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是
A．身高越高电压表示数越大
B．身高越高通过R0的电流越小
C．体重越大电流表示数越大
D．体重越大电路消耗总功率越大
12．在下列四个实例中，与“水的比热容较大”这一特性无关的是
A．用循环水冷却汽车的发动机
B．夏天在马路上洒水可以降温
C．沿海地区比沙漠昼夜温差小
D．暖气管道中用热水散热供暖
二、填空题（每题5分，共4题，20分）
13．小林在实验室将质量为0.1kg的水从27℃加热到沸腾时测得水温为97℃，这个过程中水吸收的热量为_____J．若同样多的热量用来加热等质量的煤油，则煤油升高的温度比水_____（选填“高”或“低”）．[不计热量损失，c水＝4.2×103J/（kg•℃），c煤油＝2.1×103J/（kg•℃）]．
14．甲、乙两只标有“220V，500W”和“220V，1000W”字样的电炉，若将把它们串联在电路中，相同时间内产生热量较多的是_______；若将它们并联在电路中，相同时间内产生热量较多的是_______ （均选填“甲”或“乙”）．
15．小川想测量一下家里新买的电取暖器的实际功率，他让电取暖器单独工作3min，观察家中电能表的脉冲指示灯闪了132次，如图所示，则这段时间内电取暖器消耗的电能为____kW·h，它的实际电功率为___W。
16．测电笔常常用来辨别零线和火线，在使用的过程中，能使氖管发光的是____________线。智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过____________(选填“增大”或“减小”)总功率实现的。
三、实验题（共12分）
17．（4分）在小明“测量小灯泡的电功率”的实验中，有如下器材：电源为两节新的干电池，小灯泡额定电压为2.5V，阻值约为10Ω，滑动变阻器上标有“20Ω 1A”字样：
(1)请你在图甲中用笔画线代替导线帮助小明完成电路连接（要求导线不得交叉）；
（______）
(2)连接电路时，小明应让开关处于___状态，滑动变阻器的滑片置于___端（填“A”或“B”）；
(3)电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡处_____（选填“短路”或“断路”）；
(4)排除故障后，闭合开关，调节滑动变阻器，使小灯泡正常发光，电流表示数如图乙所示，此时通过小灯泡的电流是_____A，则小灯泡的额定功率是_____W；
18．（4分）图甲是小明同学设计的测小灯泡电功率的实验电路（灯泡额定电压U额=2.5V）。
（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“ × "，并用笔画线代替导线画出正确的接法。
（_______________）
（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_________。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（3）正确操作后，小灯泡发光， 这时电压表的示数为2V，则应向________移动滑动变阻器的滑片，直到______时为止，此时电流表的示数（如图乙所示）为 ______A，则小灯泡的额定功率为______W。
（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路。请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用U额表示、定值电阻R0的阻值用R0表示） 和测量写出小灯泡额定功率的表达式。
实验步骤：
①将开关S1闭合，S2断开，读出电压表示数U，即电源电压。
②将开关S1闭合，S2接________，调节滑动变阻器滑片直到电压表示数为________。
③将开关S1闭合， S2接b，读出此时的电压表示数U ' 。小灯泡的额定功率P额=________________。
19．（4分）宁宁和同学们在“探究电流与电压的关系”的实验中，电源电压恒为3 V，电阻R的阻值为5Ω:
（1）宁宁和同学们经过讨论，依次完成了两次实验电路设计，如图所示。由图甲改进为图乙是因为滑动变阻器既能保护电路，又能_________________________。
（2）按照电路图乙连接好电路，且把滑动变阻器的滑片调到阻值最大处，接下来的操作是:_____调节滑动变阻器的滑片P，记录电压表与电流表数值，如下表所示:
①获得第2组数据后，要想得到第3组数据，应将滑片P向______ (填 “左”或“右”)端调节。
②下列实验中进行多次实验的目的与本实验相同的是________。
A．探究并联电路中干路电流与各支路电流的关系
B．伏安法测电阻
③分析表中数据可得出结论：________通过导体的电流与导体两端的电压成正比。
四、作图题（共16分）
20．（8分）在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压保持不变，灯泡L1的电阻为10Ω，只闭合开关S1时，电流表的示数为0.4A．闭合开关S1、S2.时，电流表的示数变化了0.5A(假设灯泡电阻不随温度变化) 求：
（1）通过L2的电流.
（2）电源电压.
（3）灯泡L2的电阻.
23．（12分）如图所示电路，电源电压为 5 V 不变，定值电阻 R0 阻值为 5 Ω，滑动变阻器 R上标有“20Ω 1A”字样，灯 L 标有“3 V 1.2 W”，电压表量程为 0～3 V．（不考虑灯丝电阻的变化，且保证各元件均安全）求
（1）当 S1 闭合、S2 接 b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（2）保持滑动变阻器滑片位置不动，当 S1 闭合、S2 接 a 时，R0 的电功率是多少？
（3）当 S1 闭合、S2 接 a 时，R0 的最小电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、A
5、D
6、B
7、C
8、C
9、A
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、2.94×104 高
14、甲 乙
15、1．11 2211
16、火 减小
三、实验题（共12分）
17、见解析所示 )断开 B 断路 0.28 0.7
18、 C 右 电压表的示数为2.5V 0.3 0.75 a U额 U额×
19、调节电阻两端电压 闭合开关 左 A 在电阻一定时
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.1A;(2)4V;(3);
23、（1）5（2）1.25W（3）．
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.3
0.4
0.5
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列事例中，不是利用水的比热容大这一特性的是（ ）
A．北方楼房内的“暖气”用水作为介质
B．在较大的河流上建水电站，用水发电
C．汽车发动机用循环水冷却
D．冬季，晚上向稻田里放水，以防冻坏秧苗
2．下列图中与电有关的操作中正确的是
A．B．C．D．
3．下列现象同该现象所属的物态变化连接正确的是
A．水壶中的水沸腾﹣﹣液化
B．用久了的灯泡钨丝变细﹣﹣升华
C．冰箱冷冻室内壁上出现冰霜﹣﹣凝固
D．饮料杯中的冰块体积逐渐变小﹣﹣液化
4．下列有关于功率及机械效率的说法中，正确的是（ ）
A．做功快的机械，功率一定大
B．做功多的机械，效率一定高
C．功率大的机械，做功一定多
D．效率高的机械，功率一定大
5．四个悬挂着的通草小球，相互作用情况如图所示，如果球带正电，那么球（ ）
A．一定带正电B．可能带正电C．一定带负电D．可能带负电
6．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是
A．L1短路B．L2短路C．L1断路D．L2断路
7．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
8．发现有人触电后，应采取的正确措施是
A．赶快把触电人拉离电源B．赶快去叫医护人员来处理
C．赶快切断电源或用干燥的木棒将电线挑开D．赶快用剪刀剪断电源线
9．如图所示，电源两端电压保持不变。闭合开关后，灯L1不亮，L2很亮电流表的示数较大。产生这一现象的原因可能是（ ）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
10．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭了。小张找来了一张废弃的饭卡，打开后发现了一个由漆包线绕制的线圈和一个小芯片。小张查资料得知，把这种饭卡在卡机上刷一下，线圈中就会产生变化的电流。下列选项中能够说明这个原理的是（ ）
A．
B．
C．
D．
11．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是
A．身高越高电压表示数越大
B．身高越高通过R0的电流越小
C．体重越大电流表示数越大
D．体重越大电路消耗总功率越大
12．在下列四个实例中，与“水的比热容较大”这一特性无关的是
A．用循环水冷却汽车的发动机
B．夏天在马路上洒水可以降温
C．沿海地区比沙漠昼夜温差小
D．暖气管道中用热水散热供暖
二、填空题（每题5分，共4题，20分）
13．小林在实验室将质量为0.1kg的水从27℃加热到沸腾时测得水温为97℃，这个过程中水吸收的热量为_____J．若同样多的热量用来加热等质量的煤油，则煤油升高的温度比水_____（选填“高”或“低”）．[不计热量损失，c水＝4.2×103J/（kg•℃），c煤油＝2.1×103J/（kg•℃）]．
14．甲、乙两只标有“220V，500W”和“220V，1000W”字样的电炉，若将把它们串联在电路中，相同时间内产生热量较多的是_______；若将它们并联在电路中，相同时间内产生热量较多的是_______ （均选填“甲”或“乙”）．
15．小川想测量一下家里新买的电取暖器的实际功率，他让电取暖器单独工作3min，观察家中电能表的脉冲指示灯闪了132次，如图所示，则这段时间内电取暖器消耗的电能为____kW·h，它的实际电功率为___W。
16．测电笔常常用来辨别零线和火线，在使用的过程中，能使氖管发光的是____________线。智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过____________(选填“增大”或“减小”)总功率实现的。
三、实验题（共12分）
17．（4分）在小明“测量小灯泡的电功率”的实验中，有如下器材：电源为两节新的干电池，小灯泡额定电压为2.5V，阻值约为10Ω，滑动变阻器上标有“20Ω 1A”字样：
(1)请你在图甲中用笔画线代替导线帮助小明完成电路连接（要求导线不得交叉）；
（______）
(2)连接电路时，小明应让开关处于___状态，滑动变阻器的滑片置于___端（填“A”或“B”）；
(3)电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡处_____（选填“短路”或“断路”）；
(4)排除故障后，闭合开关，调节滑动变阻器，使小灯泡正常发光，电流表示数如图乙所示，此时通过小灯泡的电流是_____A，则小灯泡的额定功率是_____W；
18．（4分）图甲是小明同学设计的测小灯泡电功率的实验电路（灯泡额定电压U额=2.5V）。
（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“ × "，并用笔画线代替导线画出正确的接法。
（_______________）
（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_________。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（3）正确操作后，小灯泡发光， 这时电压表的示数为2V，则应向________移动滑动变阻器的滑片，直到______时为止，此时电流表的示数（如图乙所示）为 ______A，则小灯泡的额定功率为______W。
（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路。请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用U额表示、定值电阻R0的阻值用R0表示） 和测量写出小灯泡额定功率的表达式。
实验步骤：
①将开关S1闭合，S2断开，读出电压表示数U，即电源电压。
②将开关S1闭合，S2接________，调节滑动变阻器滑片直到电压表示数为________。
③将开关S1闭合， S2接b，读出此时的电压表示数U ' 。小灯泡的额定功率P额=________________。
19．（4分）宁宁和同学们在“探究电流与电压的关系”的实验中，电源电压恒为3 V，电阻R的阻值为5Ω:
（1）宁宁和同学们经过讨论，依次完成了两次实验电路设计，如图所示。由图甲改进为图乙是因为滑动变阻器既能保护电路，又能_________________________。
（2）按照电路图乙连接好电路，且把滑动变阻器的滑片调到阻值最大处，接下来的操作是:_____调节滑动变阻器的滑片P，记录电压表与电流表数值，如下表所示:
①获得第2组数据后，要想得到第3组数据，应将滑片P向______ (填 “左”或“右”)端调节。
②下列实验中进行多次实验的目的与本实验相同的是________。
A．探究并联电路中干路电流与各支路电流的关系
B．伏安法测电阻
③分析表中数据可得出结论：________通过导体的电流与导体两端的电压成正比。
四、作图题（共16分）
20．（8分）在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压保持不变，灯泡L1的电阻为10Ω，只闭合开关S1时，电流表的示数为0.4A．闭合开关S1、S2.时，电流表的示数变化了0.5A(假设灯泡电阻不随温度变化) 求：
（1）通过L2的电流.
（2）电源电压.
（3）灯泡L2的电阻.
23．（12分）如图所示电路，电源电压为 5 V 不变，定值电阻 R0 阻值为 5 Ω，滑动变阻器 R上标有“20Ω 1A”字样，灯 L 标有“3 V 1.2 W”，电压表量程为 0～3 V．（不考虑灯丝电阻的变化，且保证各元件均安全）求
（1）当 S1 闭合、S2 接 b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（2）保持滑动变阻器滑片位置不动，当 S1 闭合、S2 接 a 时，R0 的电功率是多少？
（3）当 S1 闭合、S2 接 a 时，R0 的最小电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、A
5、D
6、B
7、C
8、C
9、A
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、2.94×104 高
14、甲 乙
15、1．11 2211
16、火 减小
三、实验题（共12分）
17、见解析所示 )断开 B 断路 0.28 0.7
18、 C 右 电压表的示数为2.5V 0.3 0.75 a U额 U额×
19、调节电阻两端电压 闭合开关 左 A 在电阻一定时
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.1A;(2)4V;(3);
23、（1）5（2）1.25W（3）．
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.3
0.4
0.5
