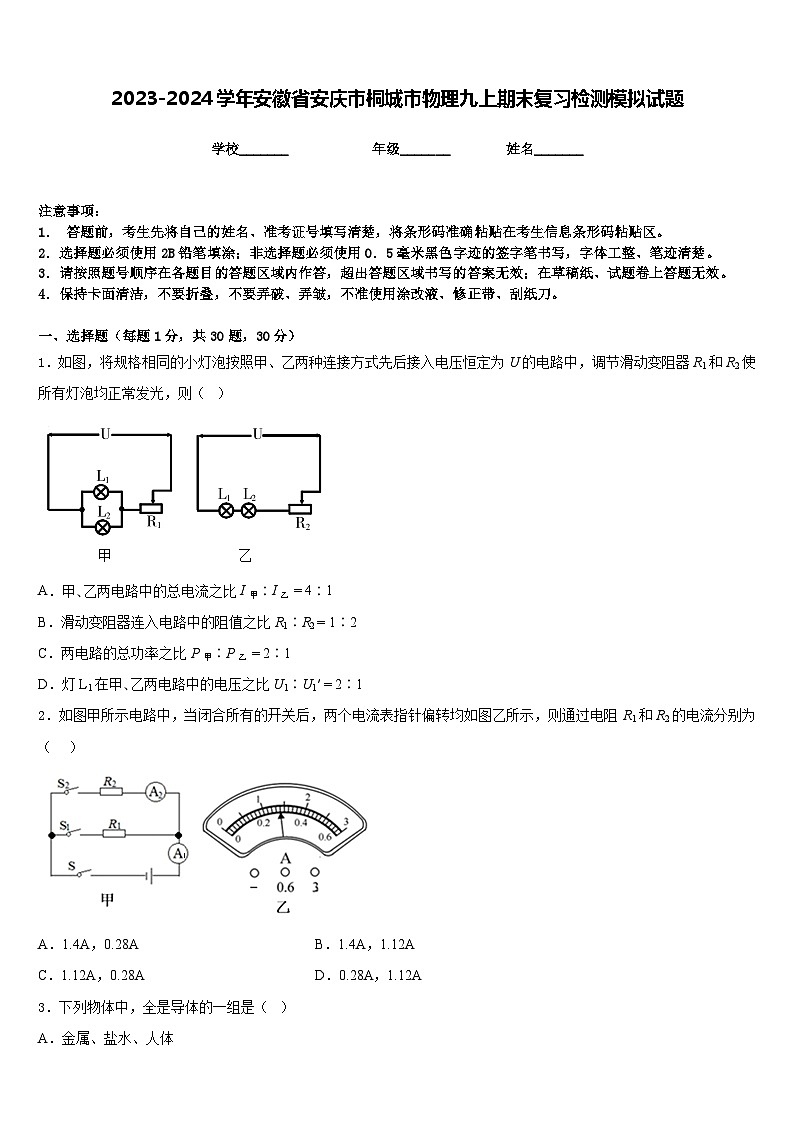

2023-2024学年安徽省安庆市桐城市物理九上期末复习检测模拟试题含答案

这是一份2023-2024学年安徽省安庆市桐城市物理九上期末复习检测模拟试题含答案，共9页。试卷主要包含了关于导体电阻，下列说法正确的是，关于家庭电路下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图，将规格相同的小灯泡按照甲、乙两种连接方式先后接入电压恒定为U的电路中，调节滑动变阻器R1和R2使所有灯泡均正常发光，则（ ）
A．甲､乙两电路中的总电流之比I甲∶I乙 = 4∶1
B．滑动变阻器连入电路中的阻值之比R1∶R2 = 1∶2
C．两电路的总功率之比P甲∶P乙 = 2∶1
D．灯L1在甲､乙两电路中的电压之比U1∶U1′ = 2∶1
2．如图甲所示电路中，当闭合所有的开关后，两个电流表指针偏转均如图乙所示，则通过电阻 R1和R2的电流分别为（ ）
A．1.4A，0.28AB．1.4A，1.12A
C．1.12A，0.28AD．0.28A，1.12A

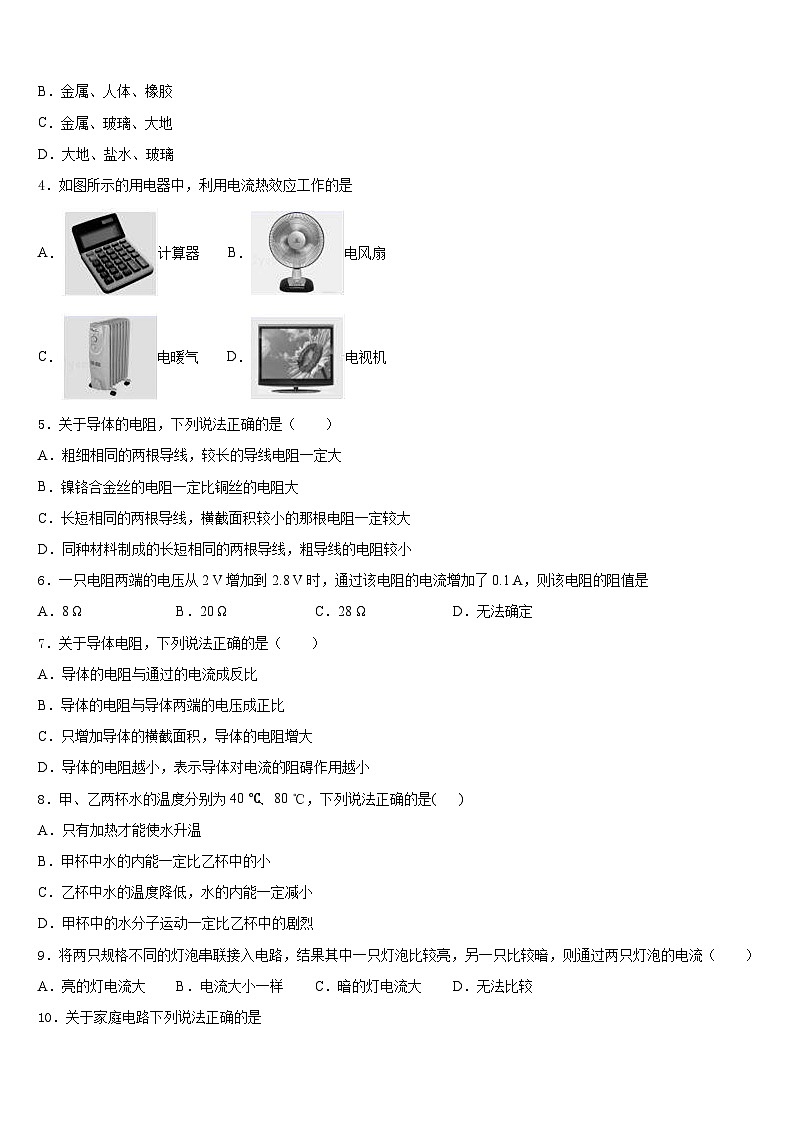

3．下列物体中，全是导体的一组是（ ）
A．金属、盐水、人体
B．金属、人体、橡胶
C．金属、玻璃、大地
D．大地、盐水、玻璃
4．如图所示的用电器中，利用电流热效应工作的是
A．计算器 B．电风扇
C．电暖气 D．电视机
5．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
6．一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 ΩB．20 ΩC．28 ΩD．无法确定
7．关于导体电阻，下列说法正确的是（ ）
A．导体的电阻与通过的电流成反比
B．导体的电阻与导体两端的电压成正比
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
8．甲、乙两杯水的温度分别为40 ℃、80 ℃，下列说法正确的是( )
A．只有加热才能使水升温
B．甲杯中水的内能一定比乙杯中的小
C．乙杯中水的温度降低，水的内能一定减小
D．甲杯中的水分子运动一定比乙杯中的剧烈
9．将两只规格不同的灯泡串联接入电路，结果其中一只灯泡比较亮，另一只比较暗，则通过两只灯泡的电流（ ）
A．亮的灯电流大B．电流大小一样C．暗的灯电流大D．无法比较
10．关于家庭电路下列说法正确的是

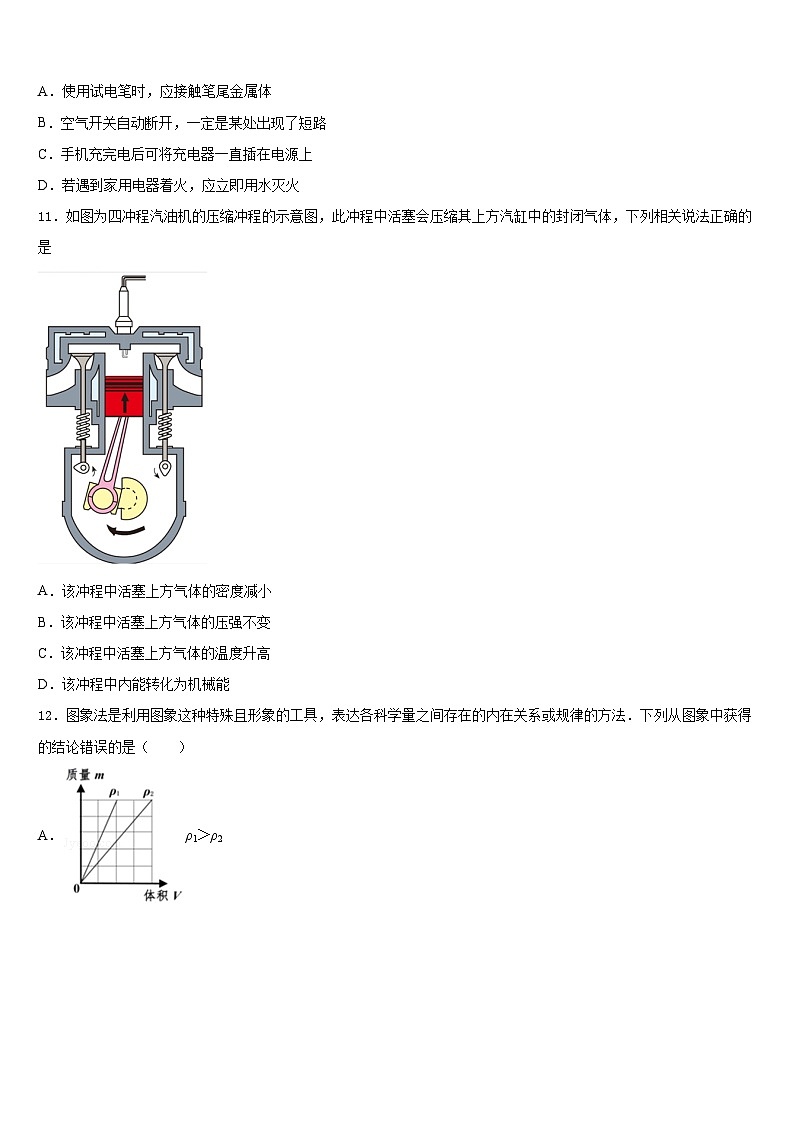

A．使用试电笔时，应接触笔尾金属体
B．空气开关自动断开，一定是某处出现了短路
C．手机充完电后可将充电器一直插在电源上
D．若遇到家用电器着火，应立即用水灭火
11．如图为四冲程汽油机的压缩冲程的示意图，此冲程中活塞会压缩其上方汽缸中的封闭气体，下列相关说法正确的是
A．该冲程中活塞上方气体的密度减小
B．该冲程中活塞上方气体的压强不变
C．该冲程中活塞上方气体的温度升高
D．该冲程中内能转化为机械能
12．图象法是利用图象这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图象中获得的结论错误的是（ ）
A．ρ1＞ρ2
B．R1＞R2
C．υ1＞υ2
D．p1＞p2
二、填空题（每题5分，共4题，20分）
13．某品牌太阳能热水器的光热转换效率为50%，该太阳能热水器内装有100kg、温度为20℃的水，阳光照射一天后，水温升高到70℃，则热水器内的水吸收了_____J的热量，热水器接收_____J太阳能．这些太阳能相当于完全燃烧了_____m1的天然气．（已知水的比热容为4.2×101J/（kg•℃），天然气的热值约为8.4×107J/m1．）
14．入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势．在家庭电路中除了_____和过载（用电器总功率过大）会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处_____变大，造成局部过热，从而加速导线老化，引起火灾．
15．教室里的日光灯用久了，灯管两端会变黑，原因是钨丝先发生________，然后在灯管壁发生________的缘故。(两空均填物态变化)
16．如图所示，是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时开关S接在________________（填“ab”“bc”“cd”“de”），在高温挡工作1min产生的热量是________J。
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”的实验中，电源电压为 3 V，小灯泡额定电压为 2.5 V，小灯泡电阻约为 10 Ω。
(1)请你用笔画线代替导线，将图甲中的实验电路连接完善(要求滑片向左移动时灯泡变暗)。
（_____）
(2)小泉同学连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数不变，出 现上述故障的原因可能是:______（写出一种可能性即可）
(3)故障排除后，小泉同学闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为______V。若他想测量小灯泡的额定功率，应将图甲中的滑片向______(选填“左”或“右”)端移动，使电压表示数为2.5V。
(4)他又移动滑片，记下了几组对应的电压表和电流表的示数，并绘制成图丙所示的 I-U 图像，根据图像信息可以计算出小灯泡的额定功率是______W。
(5)小灯泡正常工作时的电阻为______Ω(结果保留一位小数)；小泉同学发现小灯泡的电阻值是变化的，产生这一现象的原因是___________。
(6)在该实验后把小灯泡换成一个定值电阻，还可探究______(选填“A”或“B”)的关系。
A．电流与电阻 B．电流与电压
18．（4分）图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线，将图甲中实物电路连接完整_____________
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I=______A，则未知电阻R= _________ Ω。
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
19．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1）在图甲中，用笔画线代替导线将电路连接完整。
（______）
（2）连接电路时，开关必须______，滑动变阻器的滑片应移到最______（左/右）端。
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为______A，此时，灯泡的功率为______W，为使灯泡正常发光，应将滑片向______（左/右）移动。
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大。为了用该灯泡继续完成实验，你的做法是______。
（5）解决了（4）中问题后，测出电压略大于2.5V时的灯泡功率。为比较灯泡在不同电压下的功率关系，______（需要／不需要）重新测量前两次实验数据。
（6）实验结束后小明想用此电路图来探究电流与电压的关系，能否完成该探究，并说出理由______。
四、作图题（共16分）
20．（8分）如图所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“×”，再画出改接的导线．
（______）
21．（8分）标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
（_____）
五、计算题（共22分）
22．（10分）寒寒在学习了滑动变阻器的原理后，用镍铬合金线制作了一盏实验台灯。如图所示是该台灯的原理图，AB是镍铬合金线，P是滑片，寒寒选择的小灯泡L上标有“6V 3W”的字样。闭合开关S后，把滑片P移到A端时，小灯泡正常发光；把滑片P移到B端时，电压表的示数为4V．（小灯泡的阻值不随温度变化）求：
（1）小灯泡的正常发光的电流是多少？
（2）合金线的最大阻值是多少？
（3）当滑片P滑到B端时，小灯泡的实际功率是多少？
23．（12分）如图为电路元件A和B的I-U图像，根据图像提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将它们串联，接在某电源上，电路中的电流是0.15A，电路的总功率多大？

参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、C
5、D
6、A
7、D
8、C
9、B
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、2.1×107 4.2×107 0.5
14、短路 电阻
15、升华凝华
16、bc 3.96×105
三、实验题（共12分）
17、 滑动变阻器同时接下面两个接线柱 2V 向右 0.75 8.3 灯泡电阻受温度影响 B
18、导线的一端接在变阻器上，另一端接在电阻R上 0.3 8 闭合S、S1
19、见解析所示 断开 左 0.24 0.48 右 增大电源电压（增加一节电池） 不需要 不能， 因为灯泡的电阻随温度的改变而改变（或没有保持电阻不变）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）24Ω；（3 W
23、 (1) 20Ω；(2)0.35A；(3)1.05W
